8.7.3

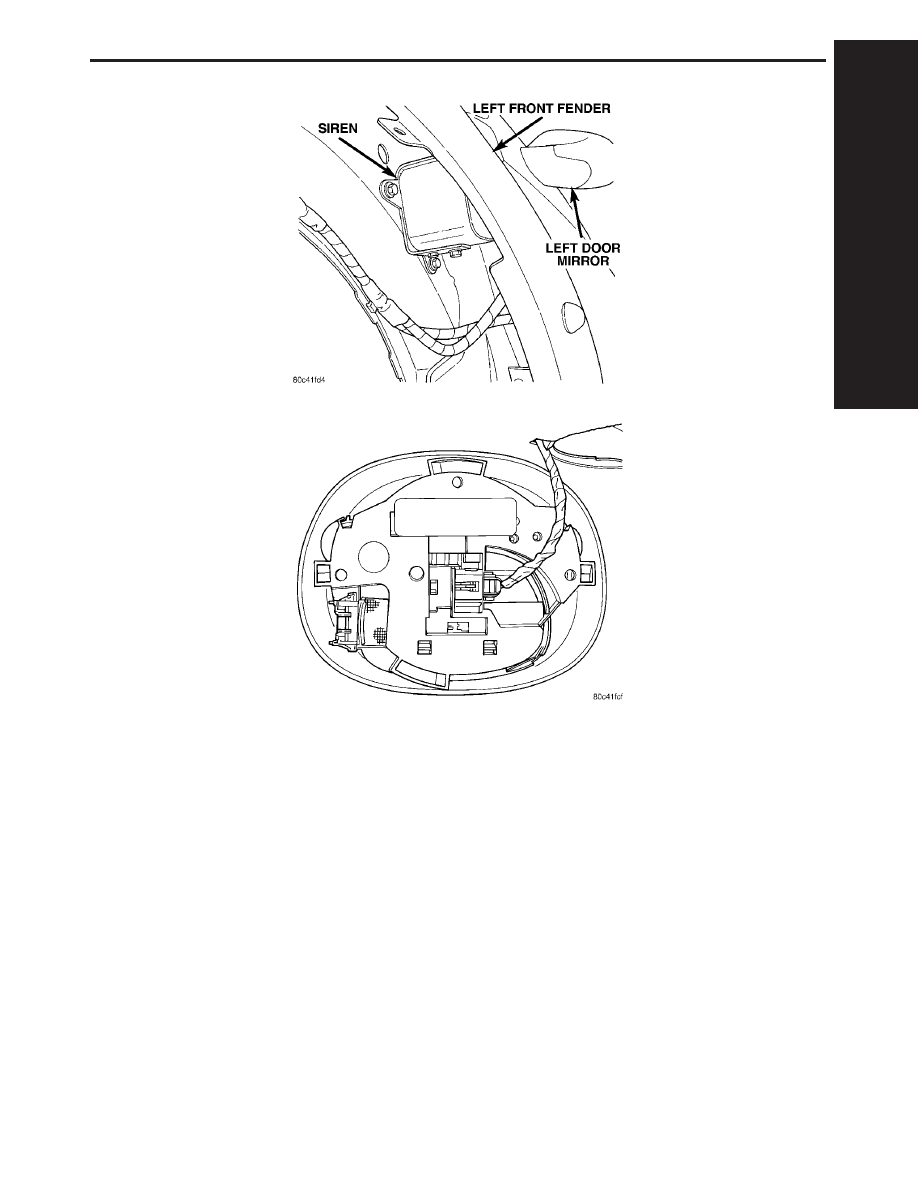

SIREN (EXPORT ONLY)

8.7.4

INTRUSION SENSOR (EXPORT ONLY)

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

383

COMPONENT LOCATIONS

NOTES

384

9.0

CONNECTOR PINOUTS

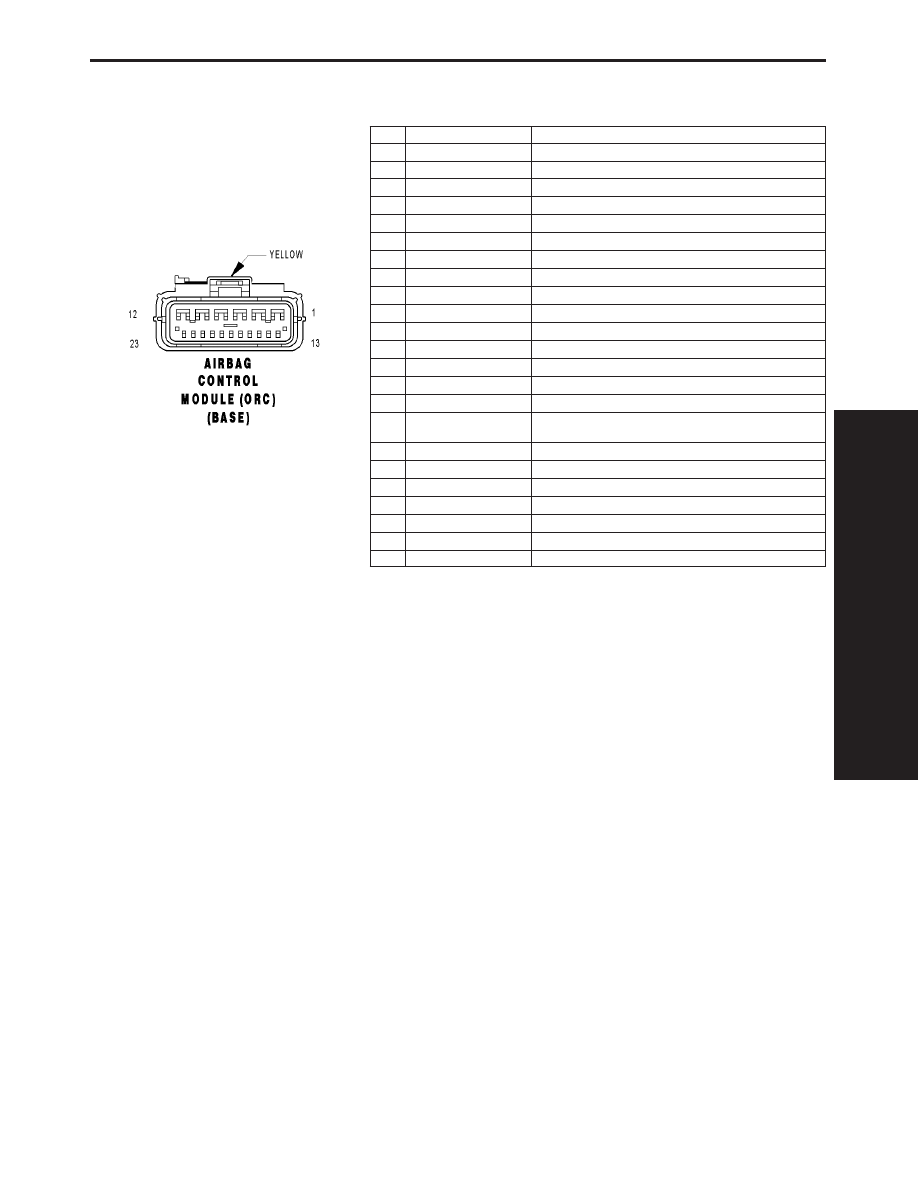

AIRBAG CONTROL MODULE (ORC) (BASE) - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

6

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

7

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

8

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

9

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

10

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

11

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

12

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

13

-

-

14

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

16

Z100 20BK/OR (HANDS
FREE)

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 20VT/YL

PCI BUS

22

-

-

23

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

385

CONNECTOR PINOUTS

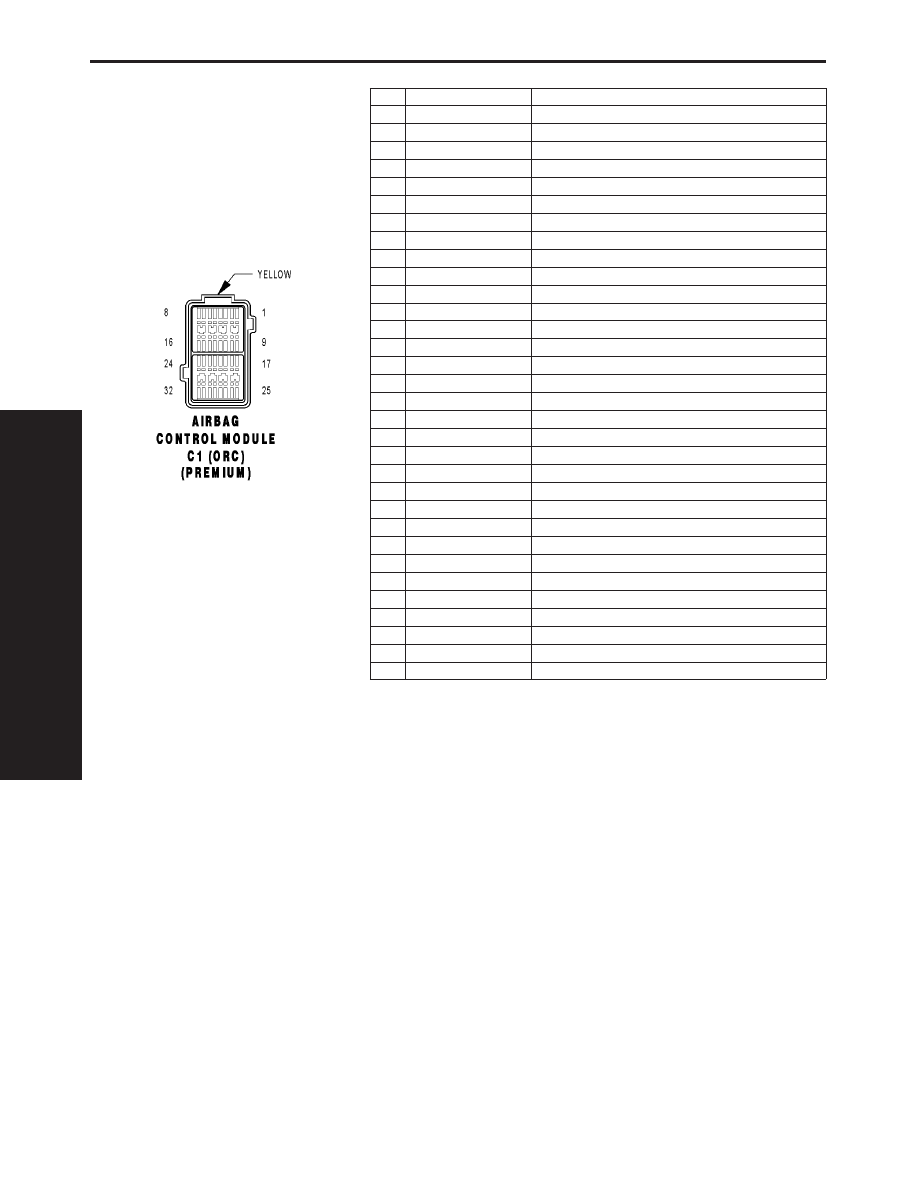

AIRBAG CONTROL MODULE C1 (ORC) (PREMIUM) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

R131 20LG/YL

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R134 20LB/BR

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R133 20LB/DG

LEFT SIDE IMPACT SENSOR 1 GROUND

20

-

-

21

-

-

22

-

-

23

-

-

24

R132 20LG/VT

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R33 20LG/WT

LEFT SEAT SQUIB 1 LINE 2

26

R31 20LG/OR

LEFT SEAT SQUIB 1 LINE 1

27

R32 20LB/OR

RIGHT SEAT SQUIB 1 LINE 1

28

R34 20LB/WT

RIGHT SEAT SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

386

CONNECTOR PINOUTS
