NOTE: The air inlet housing must be removed from
HVAC housing for service of the recirculation-air door.

(1) Remove the HVAC housing assembly (Refer to

24 - HEATING & AIR CONDITIONING/DISTRIBU-
TION - FRONT/HVAC HOUSING - REMOVAL).

(2) Remove the recirculation door actuator (Fig.

14) (Refer to 24 - HEATING & AIR CONDITION-
ING/CONTROLS - FRONT/RECIRCULATION DOOR
ACTUATOR - REMOVAL).

(3) Remove the recirculation door actuator wire

lead from the routing clip located on the lower air
inlet housing and position the wire lead aside.

(4) Disconnect the blower motor wire lead connec-

tor from the blower motor resistor or power module,
depending on application.

(5) Remove the one screw (from the top) that

secures the lower air inlet housing to the upper air
inlet housing.

(6) Remove the four screws (from the bottom) that

secure the lower air inlet housing to the upper air
inlet housing and remove the lower HVAC housing.

(7) Push the rubber blower motor wire lead grom-

met through the opening in the lower air inlet hous-
ing (Fig. 15).

(8) Feed the blower motor wire lead through the

opening in the lower air inlet housing and remove
the lower air inlet housing from the vehicle.

(9) Carefully cut the foam seal along the parting

line of the upper air inlet housing (Fig. 16). If the
seal is deformed or damaged, it must be replaced.

(10) Remove the three screws that secure the

upper air inlet housing to HVAC housing.

(11) Remove the upper air inlet housing and recir-

culation-air door from the HVAC housing.

(12) If required, remove the screw that secures the

recirculation-air door to the upper air inlet housing
and remove the air door.

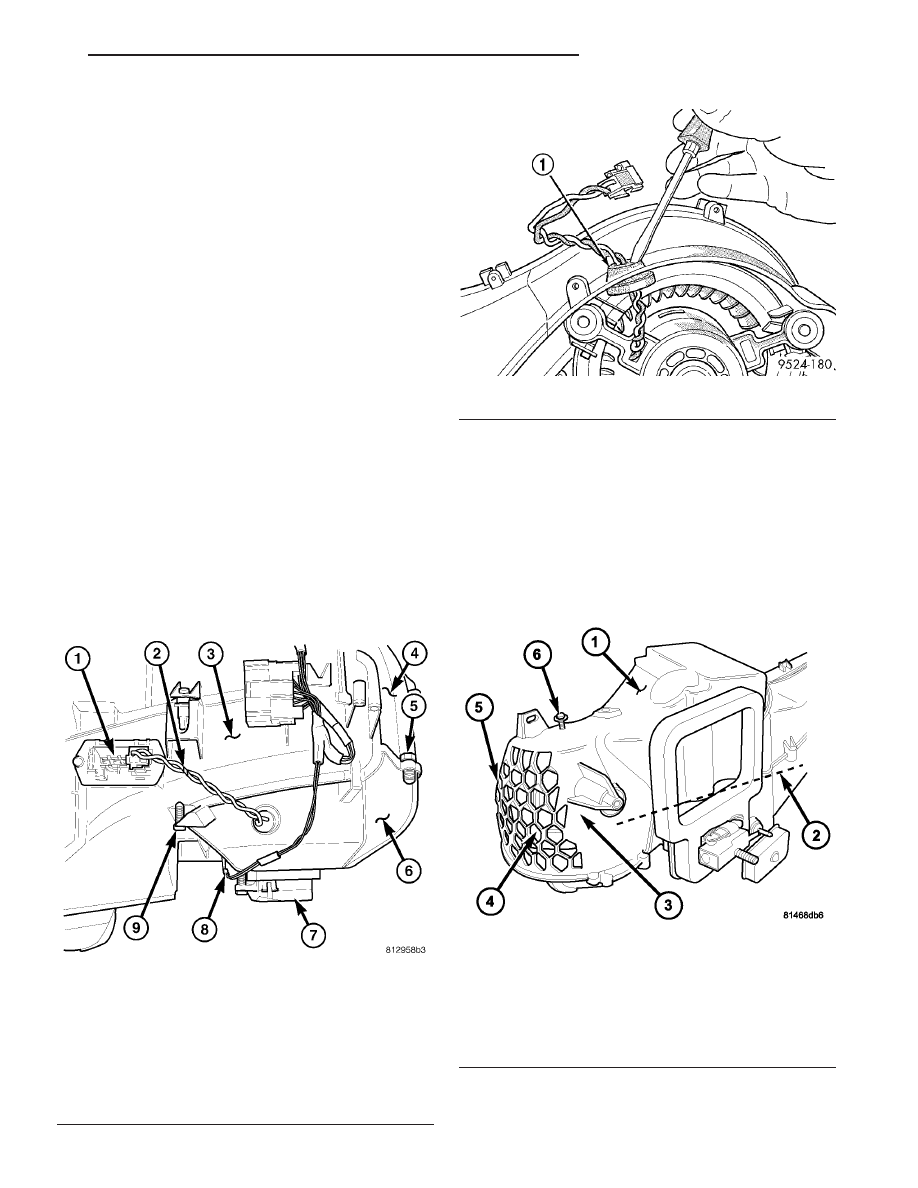

Fig. 14 Lower Air Inlet Housing

1 - BLOWER MOTOR RESISTOR/POWER MODULE
2 - BLOWER MOTOR WIRE LEAD
3 - LOWER HVAC HOUSING
4 - UPPER AIR INLET HOUSING
5 - UPPER SCREW (1)
6 - LOWER AIR INLET HOUSING
7 - RECIRCULATION DOOR ACTUATOR
8 - ACTUATOR WIRE LEAD
9 - LOWER SCREW (4)

Fig. 15 Blower Motor Wire Lead Grommet

1 - BLOWER MOTOR WIRE LEAD GROMMET

Fig. 16 Upper Air Inlet Housing

1 - HVAC HOUSING
2 - PARTING LINE
3 - UPPER AIR INLET HOUSING
4 - RECIRCULATION-AIR DOOR
5 - SCREW (3)
6 - SCREW

CS

DISTRIBUTION - FRONT

24 - 45

HVAC HOUSING (Continued)

HVAC HOUSING

WARNING: On vehicles equipped with airbags, disable
the airbag system before attempting any steering
wheel, steering column, or instrument panel component
diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the
airbag system capacitor to discharge before performing
further diagnosis or service. This is the only sure way
to disable the airbag system. Failure to take the proper
precautions could result in accidental airbag deploy-
ment and possible personal injury or death.

WARNING: Refer to the applicable warnings and cau-
tions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS).
Failure to follow the warnings and cautions could
result in possible personal injury or death.

NOTE: The HVAC housing must be removed from the
vehicle and disassembled for service of the air inlet
housing, air distribution housing and the A/C evaporator.

NOTE: Take the proper precautions to protect the
front face of the instrument panel from cosmetic
damage while performing this procedure.

(1) Recover the refrigerant from the refrigerant

system (Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

(2) Drain the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - COOLING
SYSTEM DRAIN).

(3) Disconnect and isolate the negative battery cable.
(4) Disconnect the liquid and suction lines from

the A/C expansion valve (Refer to 24 - HEATING &
AIR CONDITIONING/PLUMBING/LIQUID LINE -
REMOVAL).

(5) Disconnect the heater hoses from the heater

core (Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING/HEATER

INLET

HOSE

-

REMOVAL) and (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING/HEATER

RETURN

HOSE - REMOVAL).

(6) Remove the three nuts that secure the HVAC

housing to the engine compartment side of the dash
panel (Fig. 17).

(7) Remove the instrument panel from the passen-

ger compartment (Refer to 23 - BODY/INSTRU-
MENT PANEL/INSTRUMENT PANEL ASSEMBLY -
REMOVAL).

(8) Remove the nut and bolt that secure the HVAC

housing to the passenger compartment side of the
dash panel (Fig. 18).

(9) Pull the HVAC housing rearward to clear the

dash panel and remove the HVAC housing from the
passenger compartment.

(10) If required, disassemble the HVAC housing

(Refer to 24 - HEATING & AIR CONDITIONING/
DISTRIBUTION -FRONT/HVAC HOUSING - DISAS-
SEMBLY).

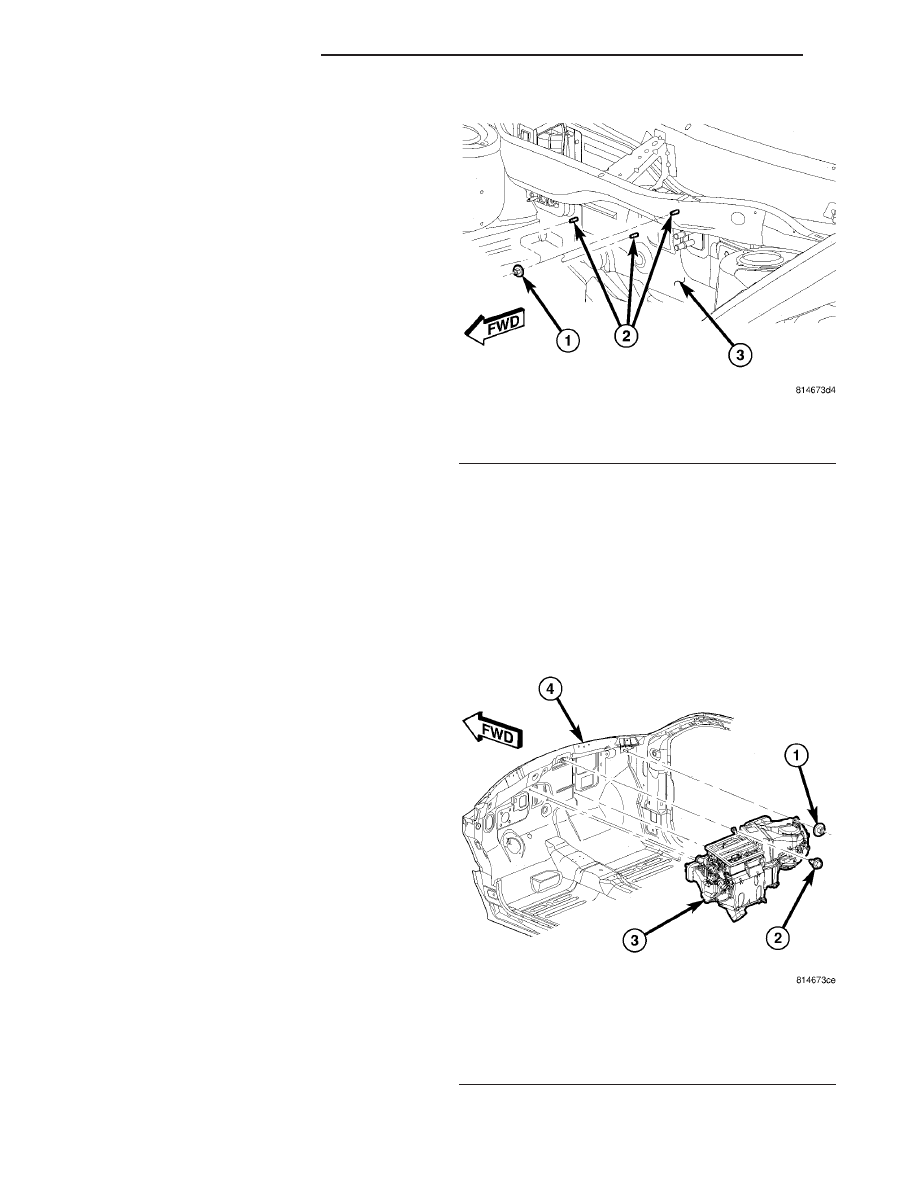

Fig. 17 HVAC Housing-Engine Compartment

1 - NUT (3)
2 - HVAC HOUSING MOUNTING STUDS
3 - DASH PANEL

Fig. 18 HVAC Housing-Passenger Compartment

1 - NUT
2 - BOLT
3 - HVAC HOUSING ASSEMBLY
4 - DASH PANEL

24 - 46

DISTRIBUTION - FRONT

CS

HVAC HOUSING (Continued)

DISASSEMBLY

AIR DISTRIBUTION HOUSING

NOTE:

The

air

distribution

housing

must

be

removed from the HVAC housing and disassembled
for service of the mode-air and blend-air doors.

(1) Remove the air distribution housing from the

HVAC housing and place it on a workbench (Refer to
24 - HEATING & AIR CONDITIONING/DISTRIBU-
TION - FRONT/HVAC HOUSING - AIR DISTRIBU-
TION HOUSING - REMOVAL).

(2) Remove the two screws that secure the heater

core to the driver side of the air distribution housing
and carefully remove the heater core (Fig. 19).

(3) Remove the screws that secure the mode door

actuator and the two blend door actuators to the
driver side of the air distribution housing and
remove the actuators.

(4) Remove the defrost door linkage arm, instru-

ment panel door linkage arm, mode door cam, floor
door gear, driver side blend door gear and the pas-
senger side blend door stop from the driver side of
the air distribution housing (Fig. 20).

(5) Remove the six screws that secure the floor dis-

tribution ducts to the air distribution housing and
remove the ducts (Fig. 21).

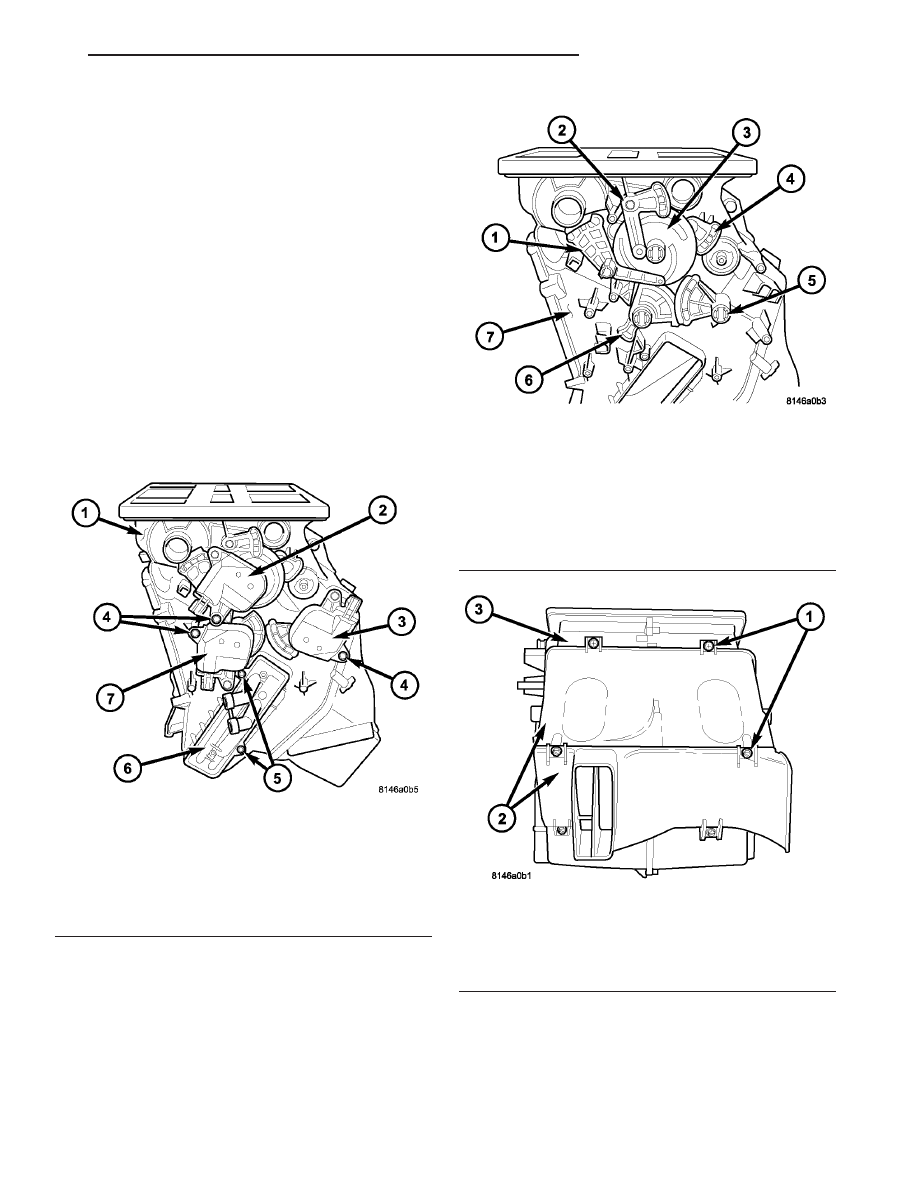

Fig. 19 Actuators and Heater Core

1 - AIR DISTRIBUTION HOUSING
2 - MODE DOOR ACTUATOR
3 - BLEND DOOR ACTUATOR (DRIVER)
4 - SCREW (2)
5 - SCREWS
6 - HEATER CORE
7 - BLEND DOOR ACTUATOR (PASSENGER)

Fig. 20 Air Door Linkage

1 - DEFROST DOOR LINKAGE ARM
2 - INSTRUMENT PANEL DOOR LINKAGE ARM
3 - MODE DOOR CAM
4 - FLOOR DOOR GEAR
5 - DRIVER SIDE BLEND DOOR GEAR
6 - PASSENGER SIDE BLEND DOOR STOP
7 - AIR DISTRIBUTION HOUSING

Fig. 21 Front Floor Distribution Duct

1 - SCREWS (6)
2 - FLOOR DISTRIBUTION DUCTS
3 - HVAC HOUSING

CS

DISTRIBUTION - FRONT

24 - 47

HVAC HOUSING (Continued)

(6) Remove the screw from the center of the driver

side of the air distribution housing (Fig. 22).

(7) Carefully cut the foam seal along the parting

line of the two halves of the air distribution housing.
If the seal is deformed or damaged, it must be
replaced.

(8) Remove the seven screws that secure the two

halves of the air distribution housing together and
carefully separate the housing.

(9) Push down on the retaining tab of the blend

door gear and carefully pull the gear out of the blend
door pivot shaft (Fig. 23).

NOTE: If the seal on the air door is deformed or
damaged, the air door must be replaced.

(10) Remove the blend-air door from the driver

side of the air distribution housing.

(11) Remove the screw that secures the driver side

air vane to the passenger side of the air distribution
housing and remove the vane (Fig. 24).

NOTE: If the seal on any air door is deformed or
damaged, the air door must be replaced.

(12) Remove the air doors and the partition from

the air distribution housing.

Fig. 22 Air Distribution Housing Screws

1 - SCREW
2 - AIR DISTRIBUTION HOUSING
3 - FOAM SEAL
4 - PARTING LINE
5 - SCREWS (7)

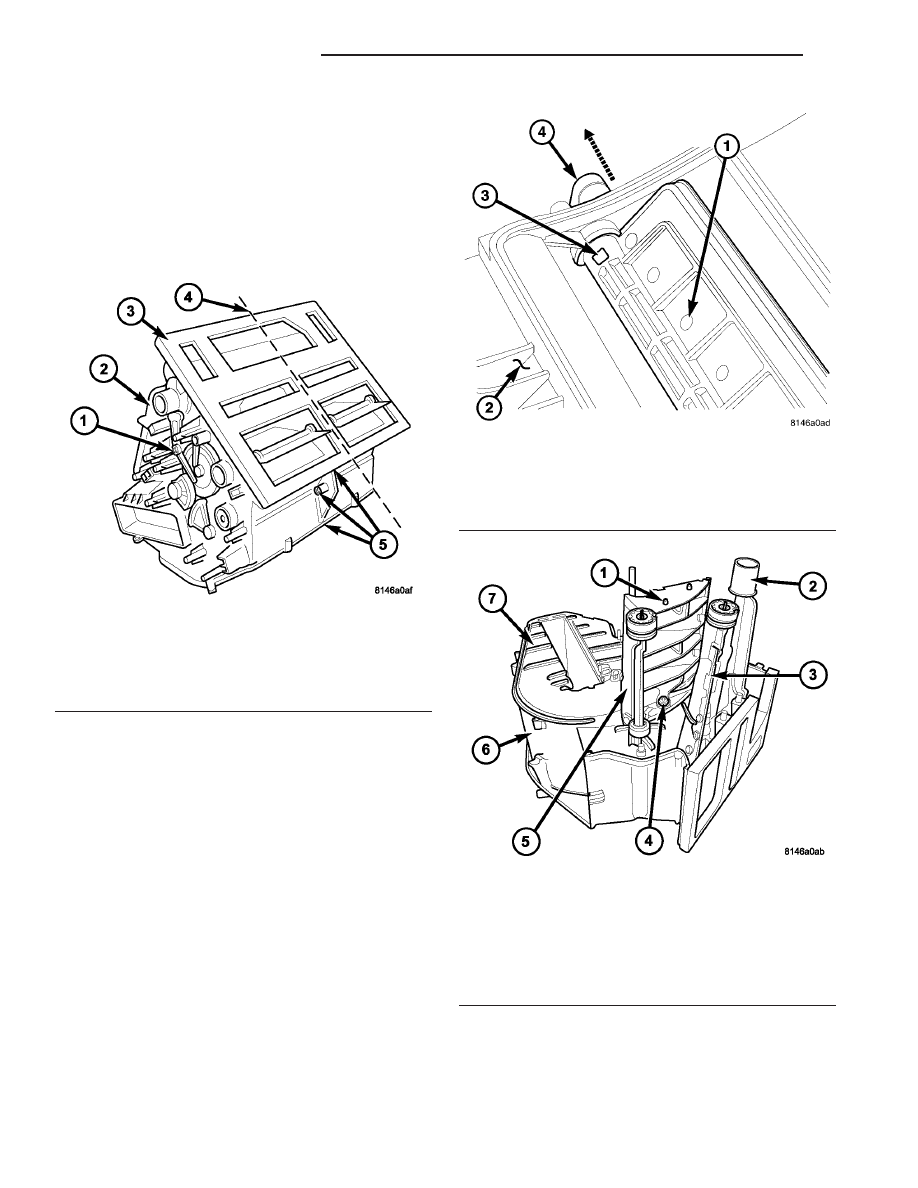

Fig. 23 Dual Zone Driver Side Blend-Air Door

1 - BLEND-AIR DOOR (DRIVER SIDE)
2 - AIR DISTRIBUTION HOUSING
3 - GEAR RETAINING TAB
4 - BLEND DOOR GEAR

Fig. 24 Air Doors and Partition - Driver Side

1 - AIR VANE (DRIVER SIDE)
2 - DEFROST-AIR DOORS
3 - PANEL-AIR DOOR (DRIVER SIDE)
4 - SCREW
5 - FLOOR-AIR DOOR (DRIVER SIDE)
6 - AIR DISTRIBUTION HOUSING (PASSENGER SIDE)
7 - PARTITION

24 - 48

DISTRIBUTION - FRONT

CS

HVAC HOUSING (Continued)
