INSTALLATION

(1) Place front seat into vehicle.
(2) Connect wire connectors under seat (Fig. 2).
(3) Place front seat studs into mounting holes.
(4) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

(5) Install four nuts attaching seat to floor pan

(Fig. 1).

(6) Tighten nuts to 88 N·m (65 ft. lbs.) torque.
(7) For right side front seat, install muffler to body

heat shield. (Refer to 11 - EXHAUST SYSTEM/HEAT
SHIELDS - DESCRIPTION).

(8) For left side front seat, install vapor canister.

(Refer to 25 - EMISSIONS CONTROL/EVAPORA-
TIVE EMISSIONS/VAPOR CANISTER - INSTALLA-
TION).

(9) Remove vehicle supports and lower vehicle.
(10) Install front seat headrest. (Refer to 23 -

BODY/SEATS/HEADREST - INSTALLATION).

(11) Connect battery negative cable.

FRONT SEAT BACK

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL).

(3) Remove the armrest. (Refer to 23 - BODY/

SEATS/SEAT ARMREST - REMOVAL).

(4) Remove front seat shields. (Refer to 23 -

BODY/SEATS/FRONT SHIELDS - REMOVAL).

(5) Remove front seat inner panel. (Refer to 23 -

BODY/SEATS/SEAT INNER - REMOVAL).

(6) Disengage front seat back cover J-straps, to

partial detrim seat cover to access inboard and out-
board recliner bolts.

(7) Remove inboard and outboard recliner attach-

ing bolts to seat back frame (Fig. 3).

(8) Pull seat back upward from seat assembly to

remove seat back (Fig. 4).

INSTALLATION

(1) Position seat back to seat assembly.
(2) Install seat back by slide it downward onto the

seat assembly (Fig. 4).

(3) Install

seat

back

recliner

attaching

bolts.

Tighten to 48 N·m (35 ft. lbs.) torque. (Fig. 3).

(4) Position seat back cover and engage J-straps.
(5) Install front seat inner panel. (Refer to 23 -

BODY/SEATS/FRONT

SEAT

INNER

PANEL

-

INSTALLATION)

(6) Install front seat shields. (Refer to 23 - BODY/

SEATS/FRONT SHIELDS - INSTALLATION).

(7) Install armrest. (Refer to 23 - BODY/SEATS/

SEAT ARMREST - INSTALLATION).

(8) Install front seat into vehicle. (Refer to 23 -

BODY/SEATS/FRONT SEAT - INSTALLATION).

(9) Connect battery negative cable.

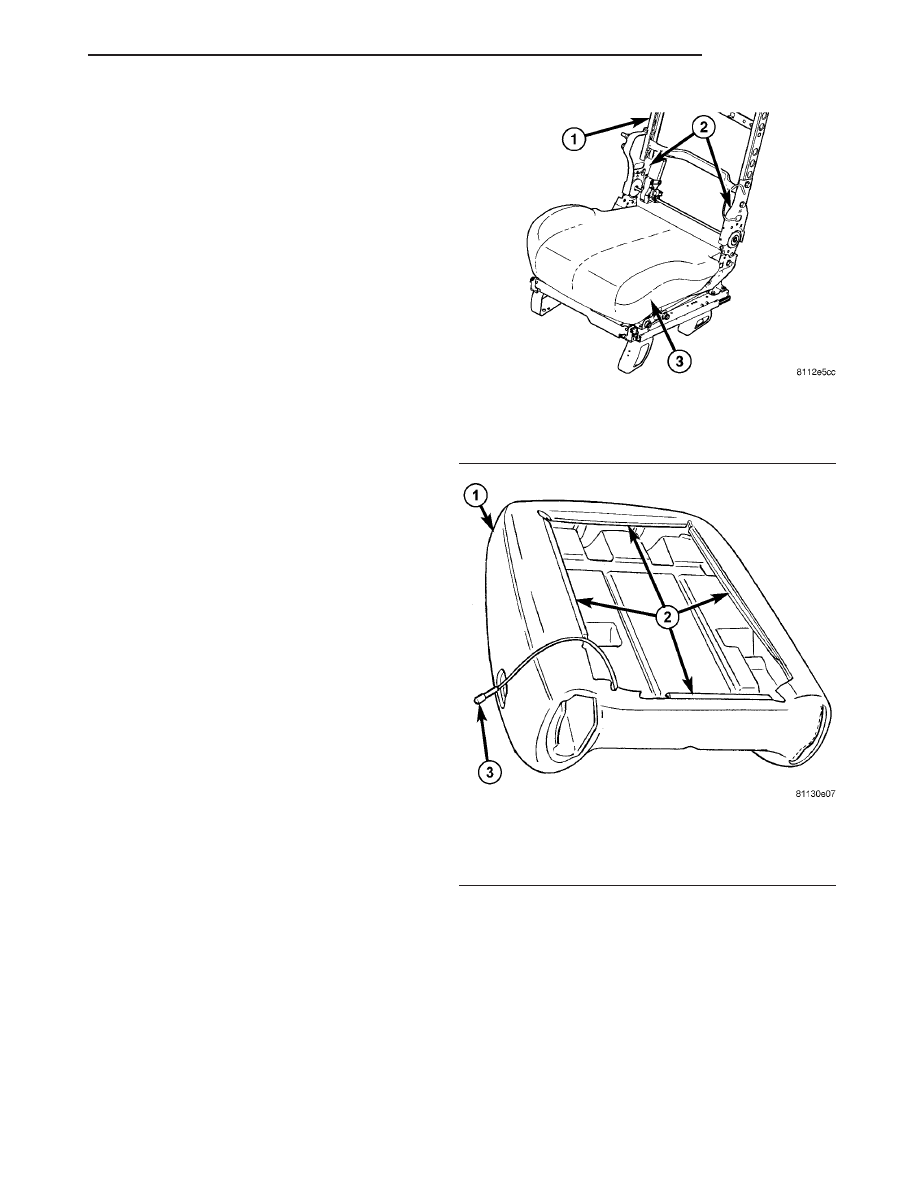

Fig. 3 SEAT BACK MOUNTING SCREWS

1 - SEAT BACK FRAME
2 - RECLINER ASSEMBLY
3 - SEAT CUSHION

Fig. 4 FRONT SEAT BACK SIDE COVER

1 - FRONT SEAT BACK
2 - J-STRAPS
3 - HEATING ELEMENT WIRE HARNESS

CS

SEATS

23 - 119

FRONT SEAT (Continued)

FRONT SEAT BACK CUSHION
FOAM/COVER

REMOVAL

(1) Remove front seat headrest and sleeves. (Refer

to 23 - BODY/SEATS/HEADREST - REMOVAL).

(2) Remove front seat. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL).

(3) Remove front seat back from seat assembly.

(Refer to 23 - BODY/SEATS/FRONT SEAT BACK -
REMOVAL).

(4) Remove front seat outer trim ring panel, if

equipped (Fig. 5).

(5) Disengage seat back cover J-straps attaching to

front seat back frame (Fig. 6).

(6) Remove front seat back foam/cover from front

seat back frame

(7) Separate front seat back cushion foam from

seat cover. (Fig. 7).

INSTALLATION

(1) Position front seat back cushion foam and seat

back cover together (Fig. 7).

(2) Place front seat back foam/cover onto front seat

back frame.

(3) Engage J-straps attaching front seat back cover

to seat back frame (Fig. 6).

(4) Install front seat back side cushion cover, if

equipped (Fig. 5).

(5) Install front seat back to front seat assembly.

(Refer to 23 - BODY/SEATS/FRONT SEAT BACK -
INSTALLATION).

(6) Install front seat. (Refer to 23 - BODY/SEATS/

FRONT SEAT - INSTALLATION).

(7) Install front seat headrest sleeves and head-

rest. (Refer to 23 - BODY/SEATS/HEADREST -
INSTALLATION).

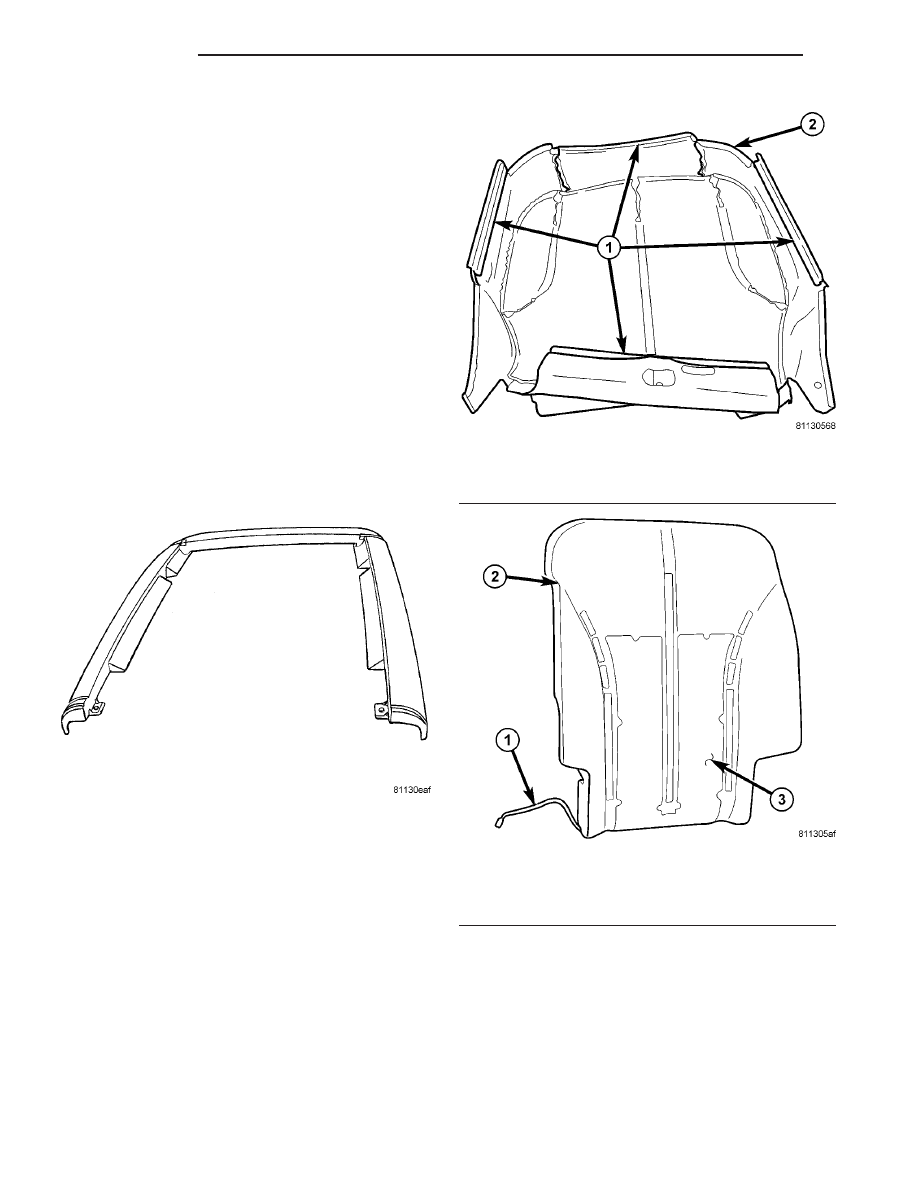

Fig. 5 FRONT SEAT OUTER TRIM RING PANEL

Fig. 6 SEAT BACK COVER

1 - J-STRAPS
2 - FRONT SEAT BACK PANEL

Fig. 7 FRONT SEAT BACK CUSHION

1 - HEATED SEAT BACK WIRE HARNESS
2 - SEAT BACK CUSHION
3 - HEATED ELEMENT

23 - 120

SEATS

CS

FRONT SEAT CUSHION FOAM /
COVER

REMOVAL

A non-calibrated Occupant Classification Module

(OCM) is the only component of the Occupant Clas-
sification System (OCS) that is available for separate
service replacement, as outlined in the procedures
that follow. The OCS components of the passenger
side front seat cushion including the cushion frame,
springs, pad, occupant detection bladder, pressure
sensor, seat cushion foam and the OCM are a factory-
calibrated and assembled unit. Once this unit is con-
nected

to

a

vehicle

electrically,

the

calibration

settings are uploaded from the OCM and stored in
the memory of the Airbag Control Module (ACM). If
only the OCM is subsequently replaced, the new,
non-calibrated OCM learns the proper calibration
settings from the ACM after it is connected to the
vehicle electrically.

If any of the remaining OCS components of the

passenger side front seat cushion require replace-
ment, they are serviced only as a factory-calibrated,
assembled, and tamper-evident service replacement
package. This package includes the assembled frame,
springs, pad, bladder, sensor, foam, wiring and a cal-
ibrated OCM. When installing this package, always
replace all of the existing components with the new
components as a unit. Do not attempt to separate or
disconnect any of the new OCS components con-
tained in the service replacement package from each
other, and do not attempt to reuse any of the
replaced components in this or any other vehicle.

Once any of the original factory-installed compo-

nents except the OCM have been replaced with the
service replacement package components, the OCM
can only be serviced by replacing the entire passen-
ger side front seat cushion unit with another com-
plete service replacement package.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.

DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove front seat. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL).

(3) Remove front seat back from seat assembly.

(Refer to 23 - BODY/SEATS/FRONT SEAT BACK -
REMOVAL).

(4) Disengage seat back cover J-straps and push

pins attaching to seat cushion foam/cover to seat pan
(Fig. 8).

(5) Remove seat cushion foam/cover from seat pan.
(6) Separate seat cushion foam from seat cover

(Fig. 9).

CS

SEATS

23 - 121

INSTALLATION

A non-calibrated Occupant Classification Module

(OCM) is the only component of the Occupant Clas-
sification System (OCS) that is available for separate
service replacement, as outlined in the procedures
that follow. The OCS components of the passenger
side front seat cushion including the cushion frame,
springs, pad, occupant detection bladder, pressure

sensor, seat cushion foam and the OCM are a factory-
calibrated and assembled unit. Once this unit is con-
nected

to

a

vehicle

electrically,

the

calibration

settings are uploaded from the OCM and stored in
the memory of the Airbag Control Module (ACM). If
only the OCM is subsequently replaced, the new,
non-calibrated OCM learns the proper calibration
settings from the ACM after it is connected to the
vehicle electrically.

If any of the remaining OCS components of the

passenger side front seat cushion require replace-
ment, they are serviced only as a factory-calibrated,
assembled, and tamper-evident service replacement
package. This package includes the assembled frame,
springs, pad, bladder, sensor, foam, wiring and a cal-
ibrated OCM. When installing this package, always
replace all of the existing components with the new
components as a unit. Do not attempt to separate or
disconnect any of the new OCS components con-
tained in the service replacement package from each
other, and do not attempt to reuse any of the
replaced components in this or any other vehicle.

Once any of the original factory-installed compo-

nents except the OCM have been replaced with the
service replacement package components, the OCM
can only be serviced by replacing the entire passen-
ger side front seat cushion unit with another com-
plete service replacement package.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

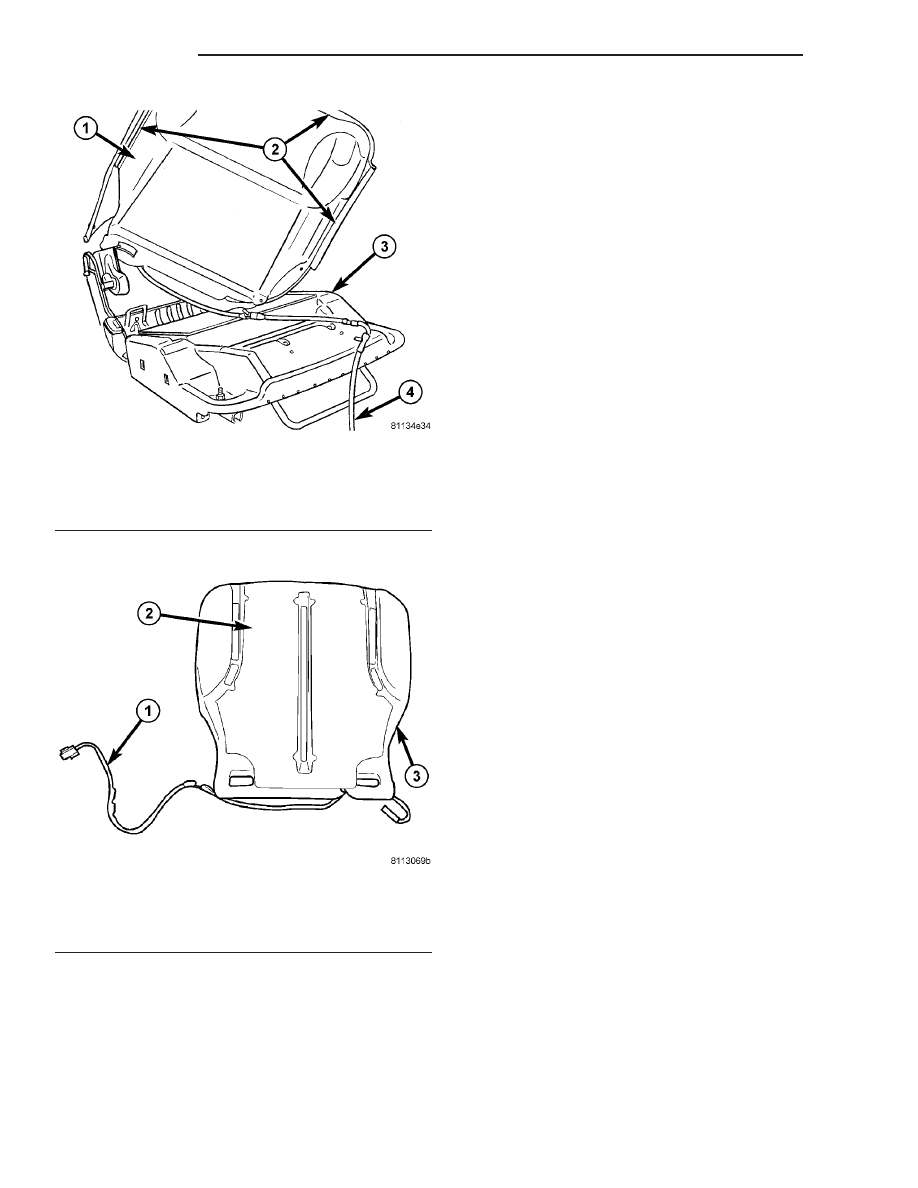

Fig. 8 SEAT CUSHION AND COVER

1 - SEAT CUSHION FOAM AND COVER
2 - J-STRAPS
3 - SEAT PAN
4 - HEATING ELEMENT WIRE HARNESS

Fig. 9 FRONT SEAT CUSHION FOAM

1 - SEAT HEATING ELEMENT WIRE HARNESS
2 - SEAT HEATING ELEMENT
3 - SEAT CUSHION FOAM

23 - 122

SEATS

CS

FRONT SEAT CUSHION FOAM / COVER (Continued)
