NOTE: To ensure proper sealing of the threads, new
screws should be used.

(2) Install new attaching screws into the RIV nuts and

tighten screws to 6 N·m (55 in. lbs.) torque (Fig. 24).

RADIATOR CROSSMEMBER

REMOVAL

(1) Open hood.
(2) Remove upper radiator closure panel. (Refer to 23 -

BODY/EXTERIOR/CLOSURE PANEL - REMOVAL).

(3) Remove push pin fasteners attaching the cool-

ing upper seal to radiator crossmember.

(4) Remove screws attaching hood latch to radiator

crossmember (Fig. 25).

(5) Disconnect the remote hood latch release cable

clip.

(6) Remove radiator two top attaching bolts to

radiator crossmember (Fig. 26).

(7) Remove two bolts on each side of radiator

crossmember.

(8) Remove radiator crossmember from vehicle.

INSTALLATION

(1) Open hood.
(2) Place radiator crossmember into position.
(3) Install two bolts on each side of radiator cross-

member. Tighten bolts to 17 N·m (150 in. lbs.)
torque.

(4) Install radiator two top attaching bolts to radi-

ator crossmember (Fig. 26).

(5) Connect the remote hood latch release cable

clip.

(6) Install screws attaching hood latch to radiator

crossmember (Fig. 25).

(7) Install push pin fasteners attaching the cooling

upper seal to radiator crossmember.

(8) Install upper radiator closure panel. (Refer to

23 - BODY/EXTERIOR/CLOSURE PANEL - INSTAL-
LATION).

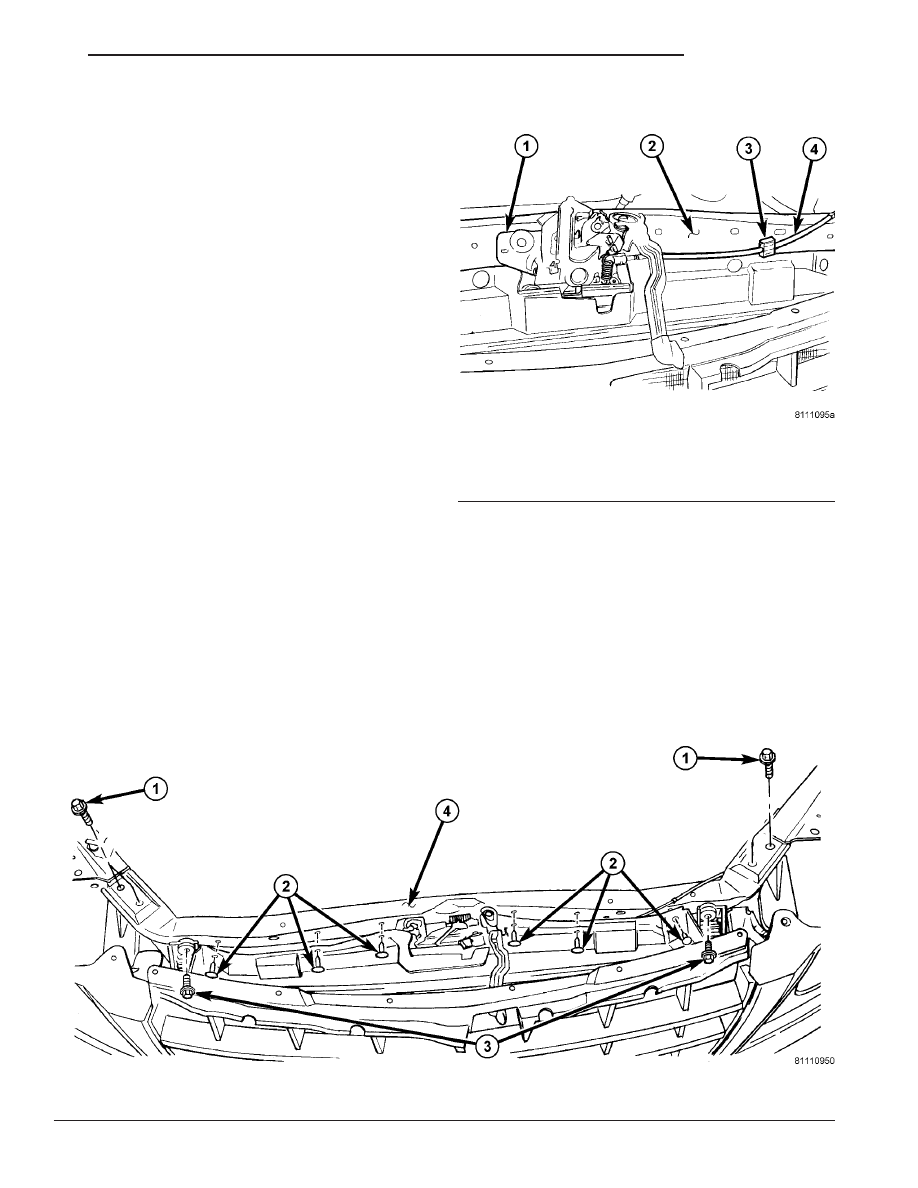

Fig. 25 HOOD LATCH

1 - HOOD LATCH
2 - RADIATOR CROSSMEMBER
3 - REMOTE HOOD LATCH RELEASE CABLE CLIP
4 - REMOTE HOOD LATCH RELEASE CABLE

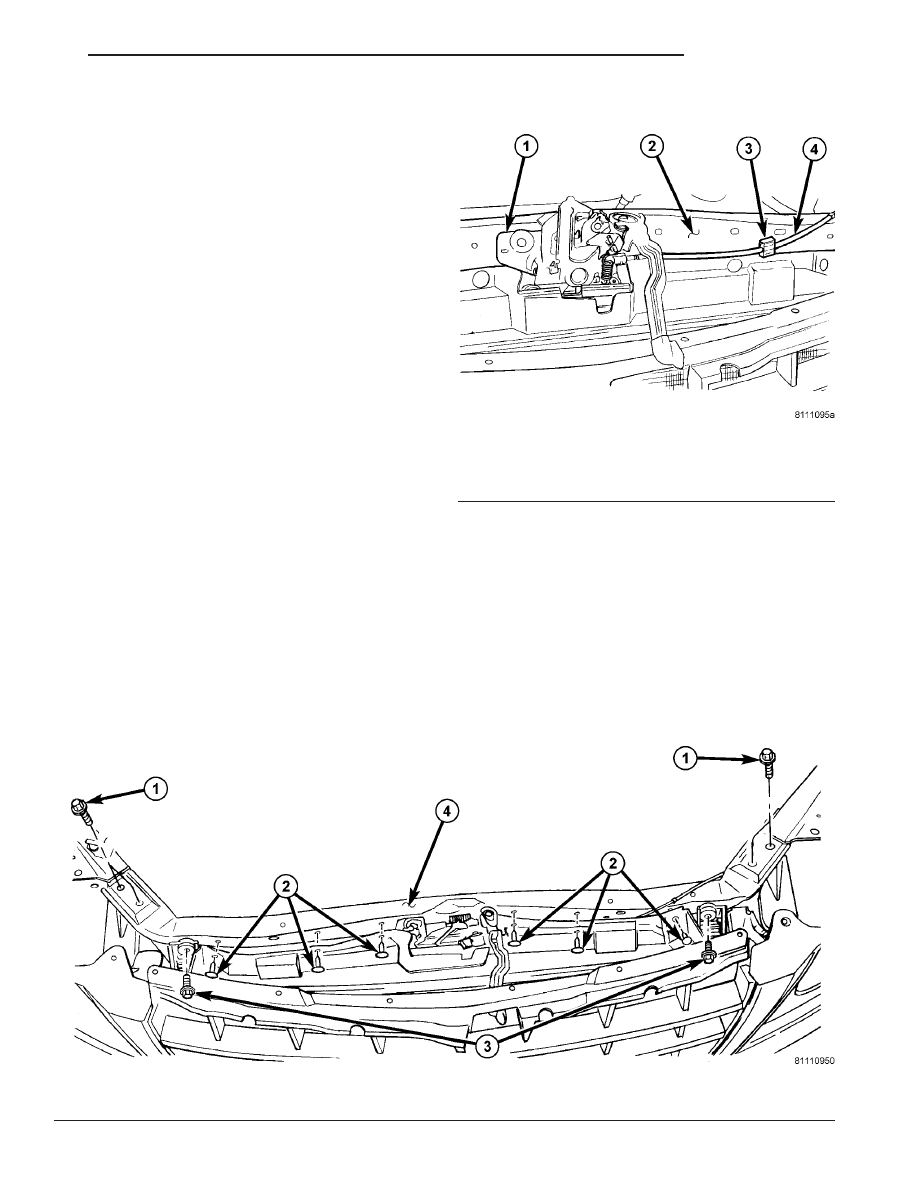

Fig. 26 RADIATOR CROSSMEMBER

1 - ATTACHING BOLTS
2 - PUSH PINS

3 - RADIATOR UPPER BOLTS
4 - RADIATOR CROSSMEMBER

CS

EXTERIOR

23 - 63

SIDE RAIL (Continued)

RADIATOR CLOSURE PANEL

REMOVAL

(1) Open hood.
(2) Remove four push pins attaching radiator clo-

sure panel to radiator crossmember.

(3) Remove one bolt on each side attaching to radi-

ator crossmember (Fig. 27).

(4) Remove six screws attaching radiator closure to

the upper grille.

(5) Remove radiator closure panel from vehicle.

INSTALLATION

(1) Place radiator closure panel into position.
(2) Install one bolt on each side attaching to radi-

ator crossmember (Fig. 27).

(3) Install four push pins attaching radiator clo-

sure panel to radiator crossmember.

(4) Install six screws attaching radiator closure to

the upper grille.

(5) Close hood.

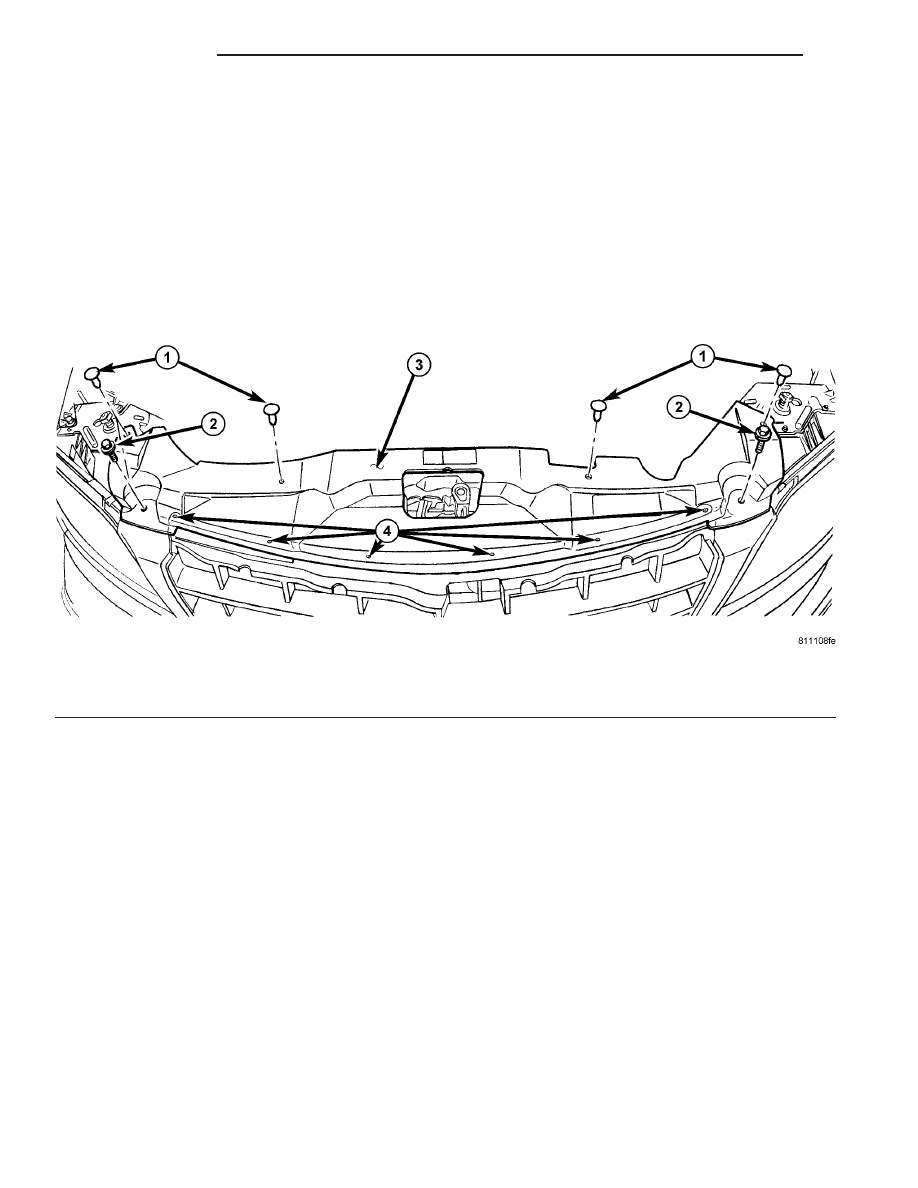

Fig. 27 RADIATOR CLOSURE PANEL

1 - PUSH PINS
2 - ATTACHING BOLTS INTO CROSSMEMBER

3 - RADIATOR CLOSURE PANEL
4 - ATTACHING SCREWS INTO UPPER GRILLE

23 - 64

EXTERIOR

CS

REAR WHEELHOUSE SPLASH
SHIELD

REMOVAL

(1) Hoist and support vehicle on safety stands, as

necessary.

(2) Remove rear wheel.
(3) Remove

screw

attaching

rear

wheelhouse

splash shield to cladding (Fig. 28).

(4) Remove four push pin fasteners attaching

splash shield to inner wheelhouse.

(5) Remove two push pin fasteners attaching rear

splash shield to rear fascia aperture bracket. (Refer
to 13 - FRAME & BUMPERS/BUMPERS/REAR FAS-
CIA APERTURE BRACKET - REMOVAL).

(6) Remove splash shield from vehicle.

INSTALLATION

(1) Place splash shield into position.
(2) Install four new push pin fasteners attaching

splash shield to inner wheelhouse (Fig. 28).

(3) Install two new push pin fasteners attaching

rear splash shield to rear fascia aperture bracket.
(Refer to 13 - FRAME & BUMPERS/BUMPERS/
REAR FASCIA APERTURE BRACKET - INSTALLA-
TION).

(4) Install screw attaching rear wheelhouse splash

shield to cladding.

(5) Install rear wheel.
(6) Remove safety stands and lower vehicle.

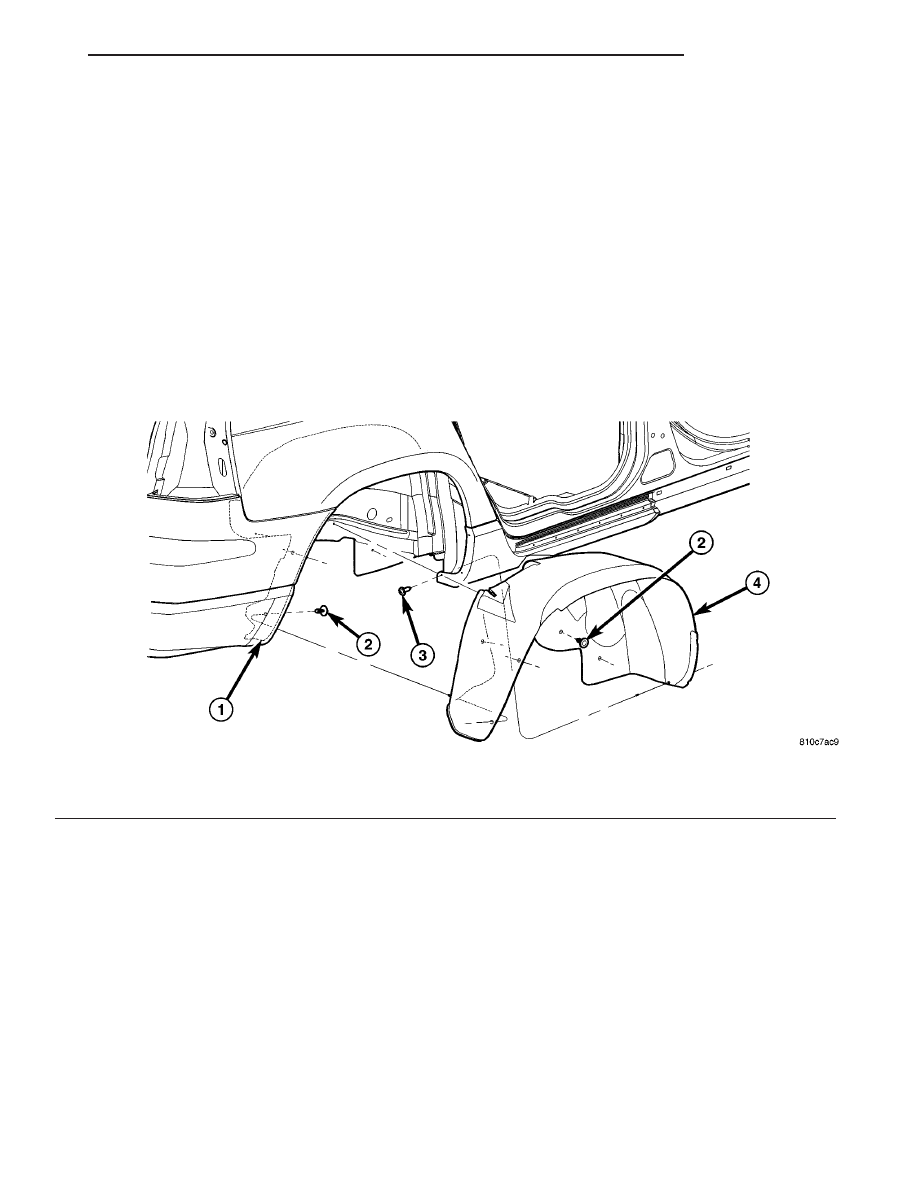

Fig. 28 REAR WHEELHOUSE SPLASH SHIELD

1 - REAR FASCIA ATTACHING BRACKET
2 - PUSH PIN(S)

3 - CLADDING TO REAR SPLASH SHIELD SCREW(S)
4 - REAR WHEELHOUSE SPLASH SHIELD

CS

EXTERIOR

23 - 65

SIDE VIEW MIRROR

REMOVAL

(1) Using a trim stick C-4755 or equivalent, move

the front door frame molding. (Refer to 23 - BODY/
DOOR - FRONT/MOLDING - REMOVAL).

(2) Remove door trim panel and water dam. (Refer

to 23 - BODY/DOOR - FRONT/TRIM PANEL -
REMOVAL).

(3) Disconnect the electrical connector, if equipped

(Fig. 29).

(4) Using a trim stick or equivalent, remove the

mirror flag stuffier. (Fig. 30).

(5) Remove the nuts attaching mirror (Fig. 31).
(6) Remove the mirror from the door.

INSTALLATION

(1) Place outside mirror in position.
(2) Install nuts attaching mirror to door (Fig. 31).
(3) Install mirror flag stuffier into position (Fig.

30).

(4) Connect the electrical connector, if equipped

(Fig. 29).

(5) Verify proper mirror operation.
(6) Install front door trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - INSTALLA-
TION).

(7) Install front door frame molding. (Refer to 23 -

BODY/DOOR - FRONT/MOLDING - INSTALLA-
TION).

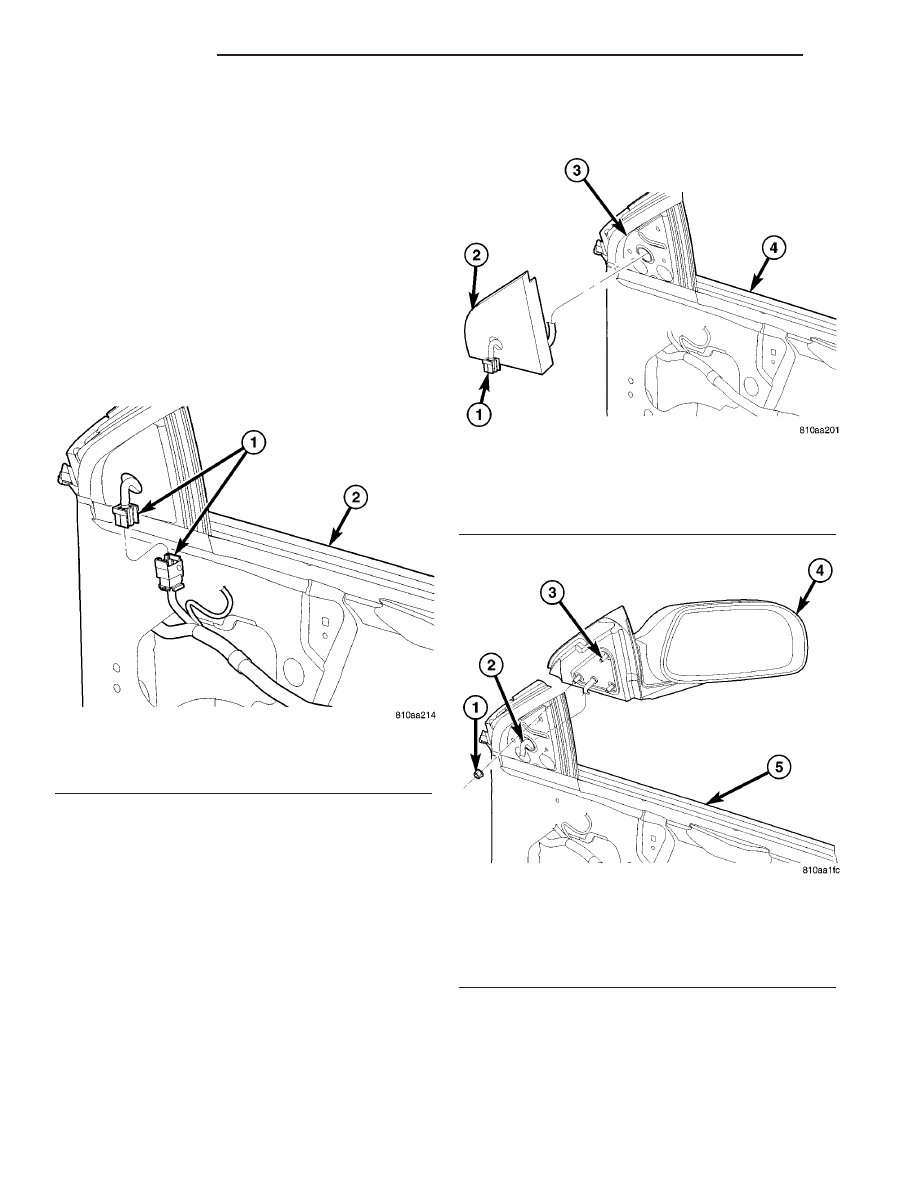

Fig. 29 MIRROR WIRE CONNECTOR

1 - OUTSIDE MIRROR WIRE CONNECTORS
2 - DOOR ASSEMBLY

Fig. 30 FOAM STUFFIER

1 - MIRROR WIRE CONNECTOR
2 - FOAM STUFFIER
3 - DOOR MIRROR FLAG REINFORCEMENT
4 - DOOR ASSEMBLY

Fig. 31 SIDE VIEW MIRROR

1 - ATTACHING NUT(S)
2 - ACCESS HOLE FOR WIRE CONNECTOR
3 - MIRROR STUDS
4 - OUTSIDE MIRROR ASSEMBLY
5 - DOOR ASSEMBLY

23 - 66

EXTERIOR

CS
