INSTALLATION

(1) Place door glass run into position (Fig. 8).
(2) Insert A-pillar section of door glass run into

door through belt line and lower to bottom of door
using molded corner as guide.

(3) Locate top corner portion of the B-pillar door

glass run section into the glass run channel and slide
it up until the part bottoms out on the header por-
tion of the glass run channel.

NOTE: Do not JAM the corner into place.

(4) Install entire B-pillar door glass run into glass

run channel.

(5) Starting at the B-pillar corner, install 8 to 10

inches of the header glass run into the glass run
channel.

NOTE: Care must be taken so not to push or pull
the header section and the molded corner off loca-
tion.

(6) Install A-pillar door glass run section by index-

ing the molded corner detail into he glass run chan-
nel. Slide the glass run up the A-pillar until the
rubber molded joint just touches the frame.

(7) Install fully the entire A-pillar door glass run

into the glass run channel.

(8) Working from A-pillar rearward install header

portion of the door glass run into the glass run chan-
nel.

(9) Verify the door glass run is fully seated the

header, A-pillar and B-pillar.

(10) Install inner belt weatherstrip. (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/FRONT

DOOR

INNER BELT WEATHERSTRIP - INSTALLATION).

(11) Install door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

DOOR HEADER BLACK OUT
TAPE

REMOVAL

(1) Warm the door header blackout tape and door

metal to approximately 27° C (80° F) using a suitable
heat lamp or heat gun (Fig. 9).

(2) Pull stick on blackout tape from painted sur-

face.

(3) Remove adhesive tape residue from painted

surface of door.

(4) Use a 3M Scotch-Brite™ Molding Adhesive and

Stripe Removal Disc, or equivalent, to clean adhesive
residue from painted surfaces. These products are
available from automotive paint suppliers. Refer to
instructions supplied with the specific product for
proper usage.

INSTALLATION

(1) Door header blackout tape cannot be reused;

(a) Remove tape residue from door.
(b) Clean back of door header blackout tape with

Mopar

t Super Kleen, or equivalent.

(c) Wipe door header blackout tape dry with lint

free cloth.

(d) Apply a single coat of Mopar

t TPO Molding

Prep to tape side of door header blackout tape and
allow to dry thoroughly.

(e) Apply new body side molding (two sided

adhesive) tape to back of door header blackout tape
(Fig. 9).
(2) Clean body surface with Mopar

t Super Kleen,

or equivalent. Wipe surface dry with lint free cloth.

(3) Apply door header blackout tape from rear to

front of door.

(4) Using a felt pad or clean shop towel apply

enough force to assure adhesion. Do not apply exces-
sive force, or damage to door header blackout tape
may result.

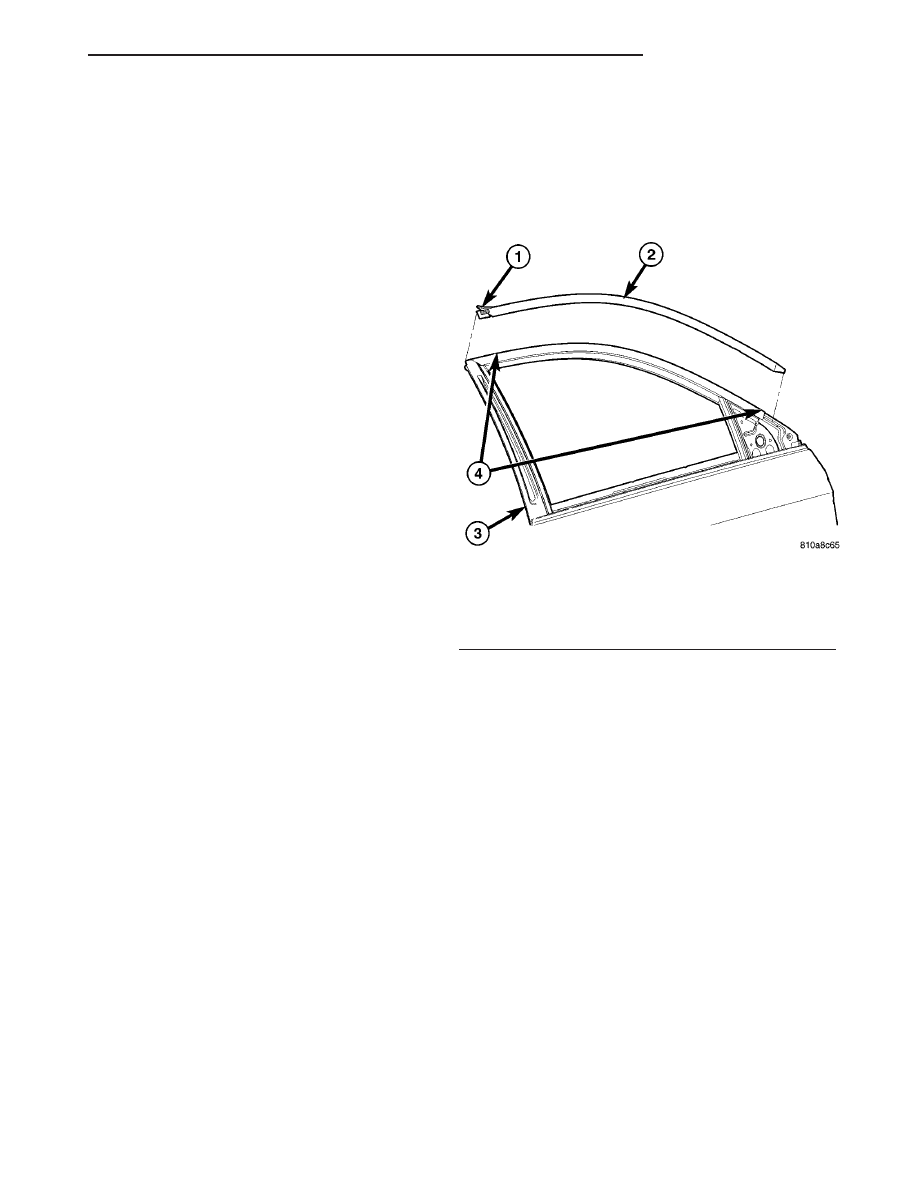

Fig. 9 DOOR HEADER BLACKOUT TAPE

1 - BODY SIDE MOLDING (DOUBLE SIDED) TAPE
2 - DOOR HEADER BLACKOUT TAPE
3 - B-PILLAR
4 - ENSURE PAINTED SURFACE IS CLEAN

CS

DOOR - FRONT

23 - 19

DOOR GLASS RUN CHANNEL (Continued)

EXTERIOR HANDLE

REMOVAL

(1) Roll door glass up.
(2) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

(3) Remove the watershield as necessary to gain

access to the outside door handle. (Refer to 23 -
BODY/DOOR

-

FRONT/WATERSHIELD

-

REMOVAL).

(4) Disengage clip attaching door latch linkage to

outer door handle (Fig. 10).

(5) Disengage clip attaching door lock linkage to

outside door handle.

(6) Loosen the screw attaching outside door handle

cover to outside handle bracket (Fig. 11), through
access hole in door inner panel.

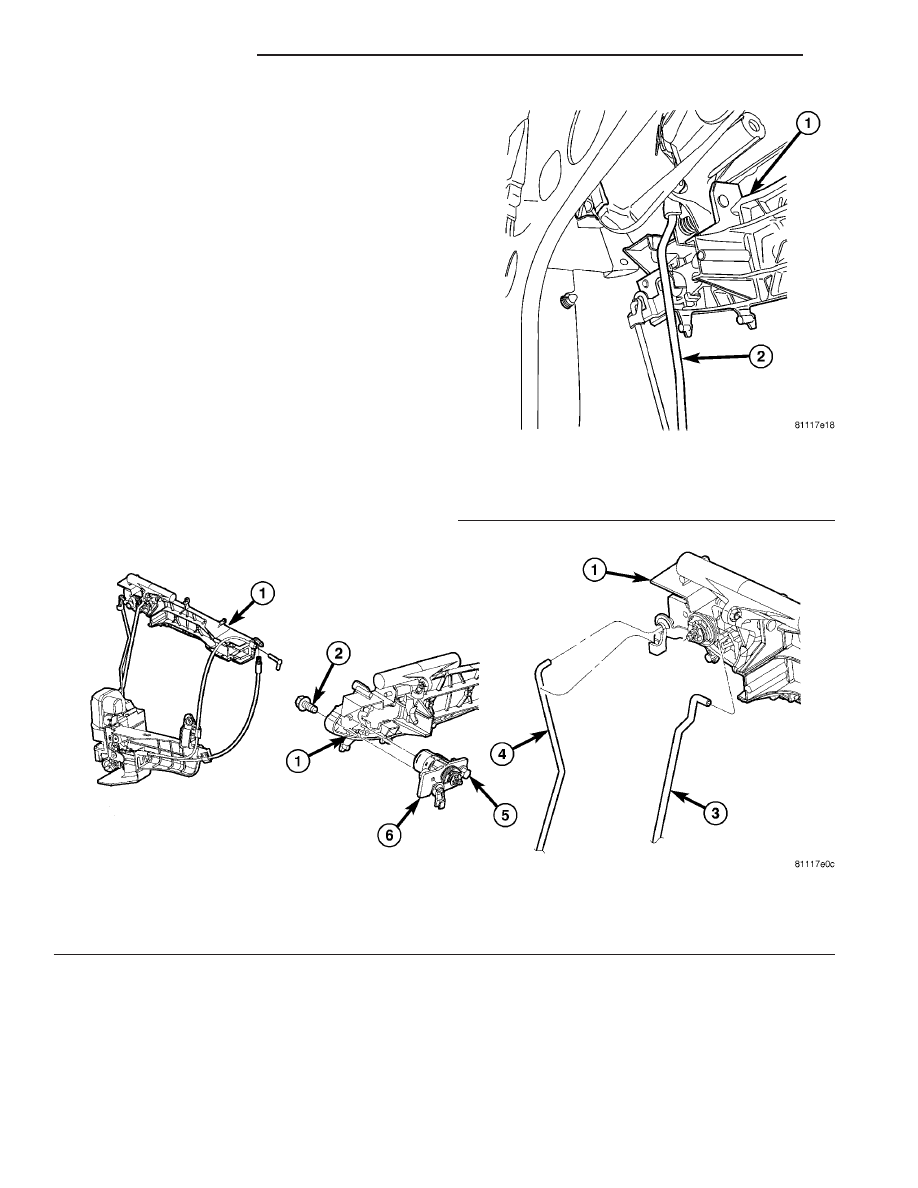

Fig. 10 OUTSIDE DOOR HANDLE BRACKET

ASSEMBLY

1 - OUTSIDE DOOR HANDLE BRACKET ASSEMBLY
2 - DOOR HANDLE LINKAGE

Fig. 11 OUTSIDE HANDLE AND LATCH ASSEMBLY

1 - FRONT DOOR OUTSIDE HANDLE BRACKET ASSEMBLY
2 - REAR STUD SCREW
3 - LATCH TO OUTSIDE HANDLE LINKAGE

4 - LATCH TO OUTSIDE HANDLE KEY CYLINDER LINKAGE
5 - DOOR HANDLE COVER ATTACHING SCREW
6 - DOOR KEY CYLINDER

23 - 20

DOOR - FRONT

CS

(7) Remove outside door handle assembly and

cover at the same time, by pulling handle towards
the rear of vehicle (Fig. 12).

(8) Loosen screws attaching outside handle bracket

to outer door panel.

(9) Remove outside handle bracket assembly from

outer door panel (Fig. 13).

INSTALLATION

(1) Place outside handle bracket assembly onto

outer door panel.

(2) Tighten

screws

attaching

outside

handle

assembly and outside handle bracket to outer door
panel. Tighten to 4 N·m (37 in. lbs.) torque.

(3) Install outside door handle and cover assembly

into the outer door panel by inserting the pivot leg of
the handle into the front access hole (Fig. 12) and
(Fig. 13). While inserting the handle pivot leg, move
rear of handle towards the outer panel until it makes
contact. Push forward on handle until it snaps into
position.

(4) Install screw attaching outside door handle

cover to outside handle bracket (Fig. 11).

(5) Engage clip attaching door lock linkage to out-

side door handle.

(6) Engage clip attaching door latch linkage to

outer door handle (Fig. 10).

(7) Check outside handle for proper operation.
(8) Install the watershield. (Refer to 23 - BODY/

DOOR - FRONT/WATERSHIELD - REMOVAL).

(9) Install door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

(10) Verify door handle assembly operation. For

adjustment (Refer to 23 - BODY/DOOR - FRONT/
LATCH - ADJUSTMENTS).

(11) Make door handle adjustment.

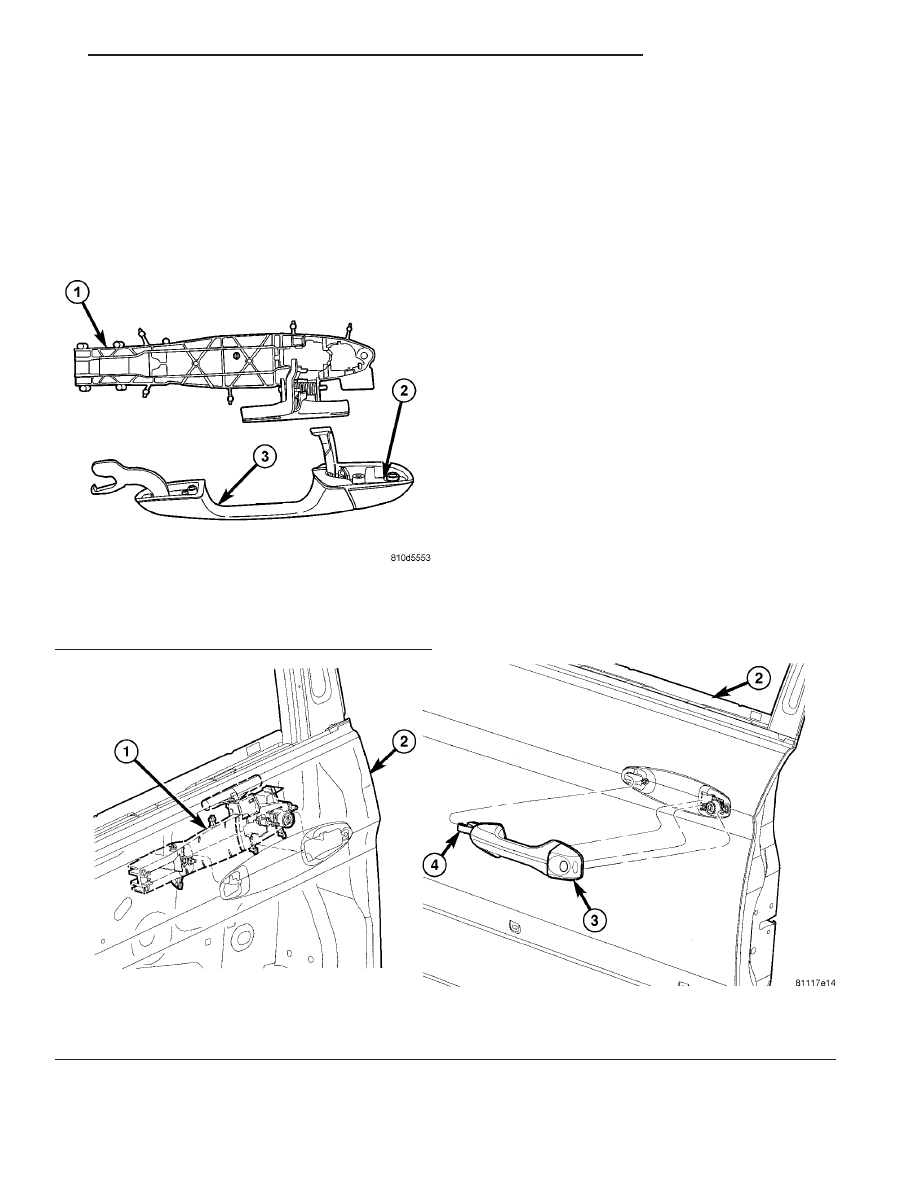

Fig. 12 DOOR OUTSIDE HANDLE

1 - DOOR OUTSIDE HANDLE BRACKET ASSEMBLY
2 - DOOR OUTSIDE HANDLE COVER
3 - DOOR OUTSIDE HANDLE ASSEMBLY

Fig. 13 DOOR OUTSIDE HANDLE ASSEMBLY

1 - FRONT DOOR OUTSIDE HANDLE BRACKET ASSEMBLY
2 - FRONT DOOR OUTER PANEL

3 - DOOR OUTSIDE HANDLE
4 - PIVOT LEG

CS

DOOR - FRONT

23 - 21

EXTERIOR HANDLE (Continued)

FRAME CLOSEOUT MOLDING

REMOVAL

(1) Open door.
(2) Lower door window glass.
(3) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/FRONT DOOR TRIM PANEL -
REMOVAL).

(4) Remove door inner belt molding. (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/FRONT

DOOR

INNER BELT WEATHERSTRIP - REMOVAL).

(5) Using a trim stick C-4755 or equivalent and

hand pull down on front door frame closeout molding
to disengage from window frame channel (Fig. 14).

(6) Remove closeout molding from vehicle.

INSTALLATION

(1) Lower door window glass.
(2) Place door frame close out molding into posi-

tion (Fig. 14).

(3) Starting at B-pillar to corner and work along

header to A-pillar belt line. Snapping molding into
place, using hand pressure.

(4) Finish inserting molding along B-pillar side of

door.

(5) Raise door window glass.
(6) Install door inner belt molding weatherstrip.

(Refer

to

23

-

BODY/WEATHERSTRIP/SEALS/

FRONT DOOR INNER BELT WEATHERSTRIP -
INSTALLATION).

(7) Install front door trim panel. (Refer to 23 -

BODY/DOOR

-

FRONT/DOOR

TRIM

PANEL

-

INSTALLATION).

HINGE

REMOVAL

NOTE: It is not necessary to remove the door to
replace the hinges if they are replace one at a time.

(1) Release front door latch and open door.
(2) Remove check strap from A-pillar. (Refer to 23 -

BODY/DOOR

-

FRONT/CHECK

STRAP

-

REMOVAL).

(3) Mark hinge foot print on both door and pillar

to aid when installing door (Fig. 15).

(4) Support door on suitable lifting device.
(5) Remove bolts attaching hinge to A-pillar.
(6) Remove bolts attaching front door to door

hinge.

(7) Remove door hinge from vehicle.

INSTALLATION

NOTE: It is not necessary to remove the door to
replace the hinges if they are replace one at a time.

(1) Hinge pins can be serviced. remove spring nut

and remove pin. Install new pin and install spring
nut (Fig. 16).

CAUTION: When installing a new hinge, make sure
that the head of each hinge pin is fully seated into
the door hinge. Also, remove the plastic shipping
clip and replace it with the correct metal retaining
clip once the hinge pin is seated.

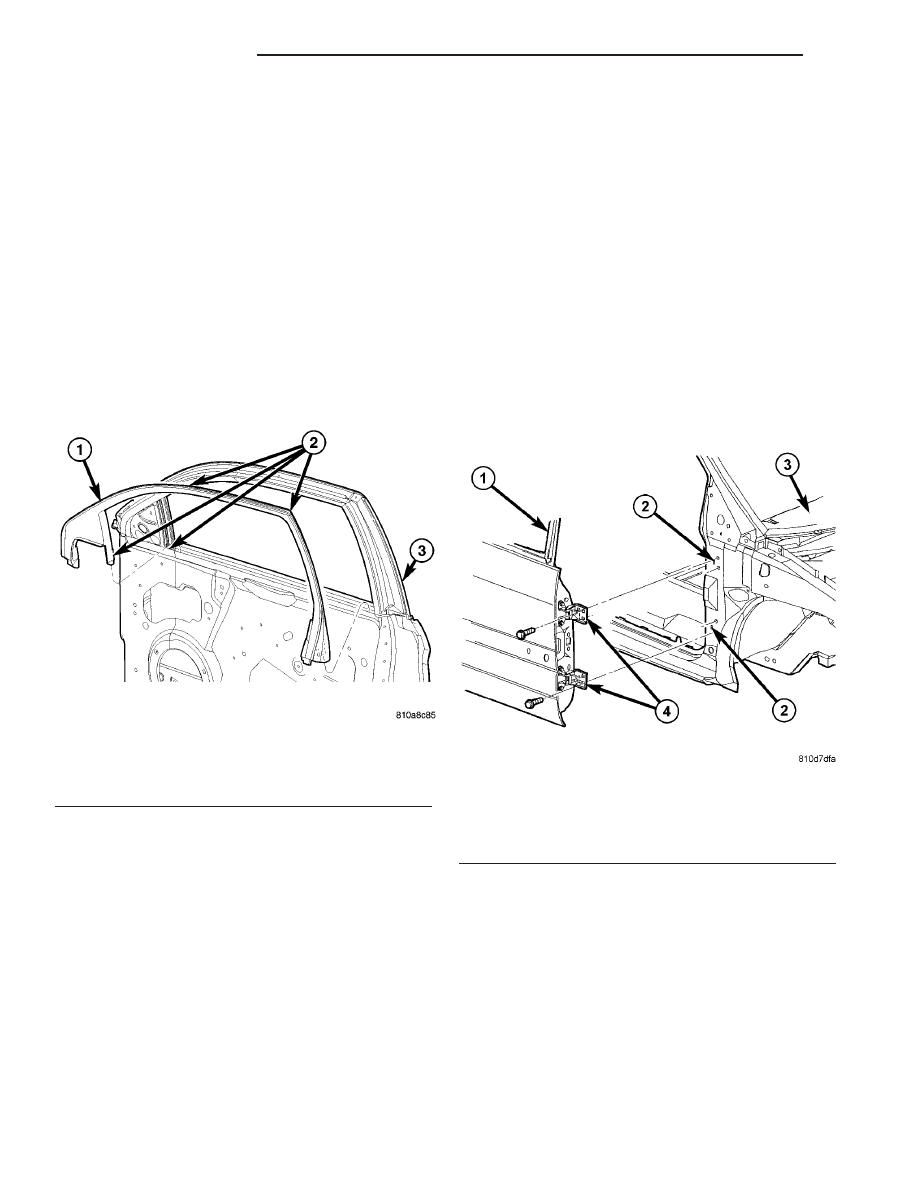

Fig. 14 FRAME CLOSE OUT MOLDING

1 - FRAME CLOSE OUT MOLDING
2 - OUT BOARD LIP OF MOLDING
3 - DOOR ASSEMBLY

Fig. 15 DOOR HINGE

1 - FRONT DOOR
2 - SLOT(S)
3 - BODY ASSEMBLY
4 - DOOR HINGES

23 - 22

DOOR - FRONT
