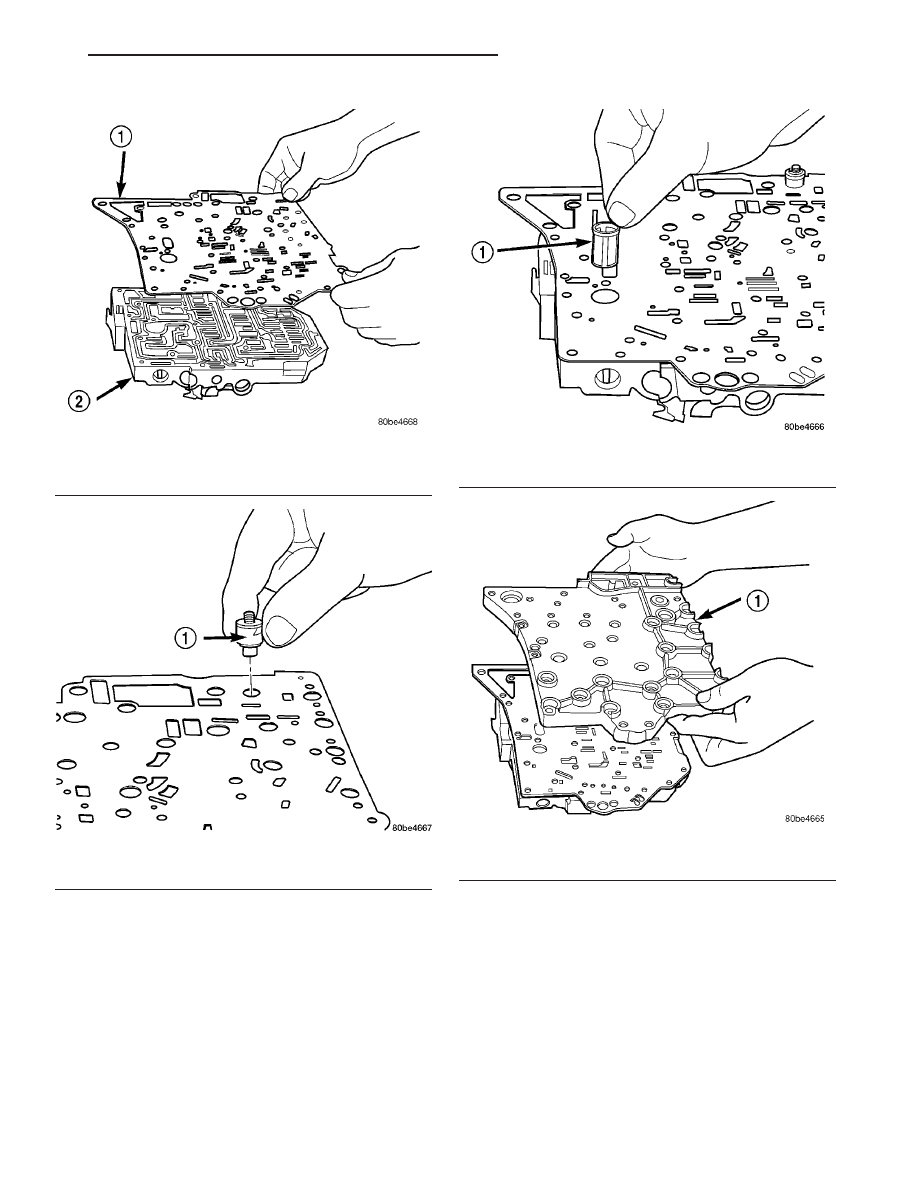

Fig. 423 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 424 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 425 Install Oil Screen

1 - OIL SCREEN

Fig. 426 Install Transfer Plate

1 - TRANSFER PLATE

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 175

VALVE BODY (Continued)

(11) Install twenty-four transfer plate to valve

body screws (Fig. 427) and torque to 5 N·m (45 in.
lbs.).

(12) Install 2/4 Accumulator components as shown

in (Fig. 428).

(13) Torque 2/4 Accumulator retainer to 5 N·m (45

in. lbs.) (Fig. 429).

(14) Install

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 430).

(15) Make sure Manual Valve control pin is con-

tained within the rooster comb slot (Fig. 431). Install
Transmission Range Sensor retaining screw (Fig.
431) and torque to 5 N·m (45 in. lbs.).

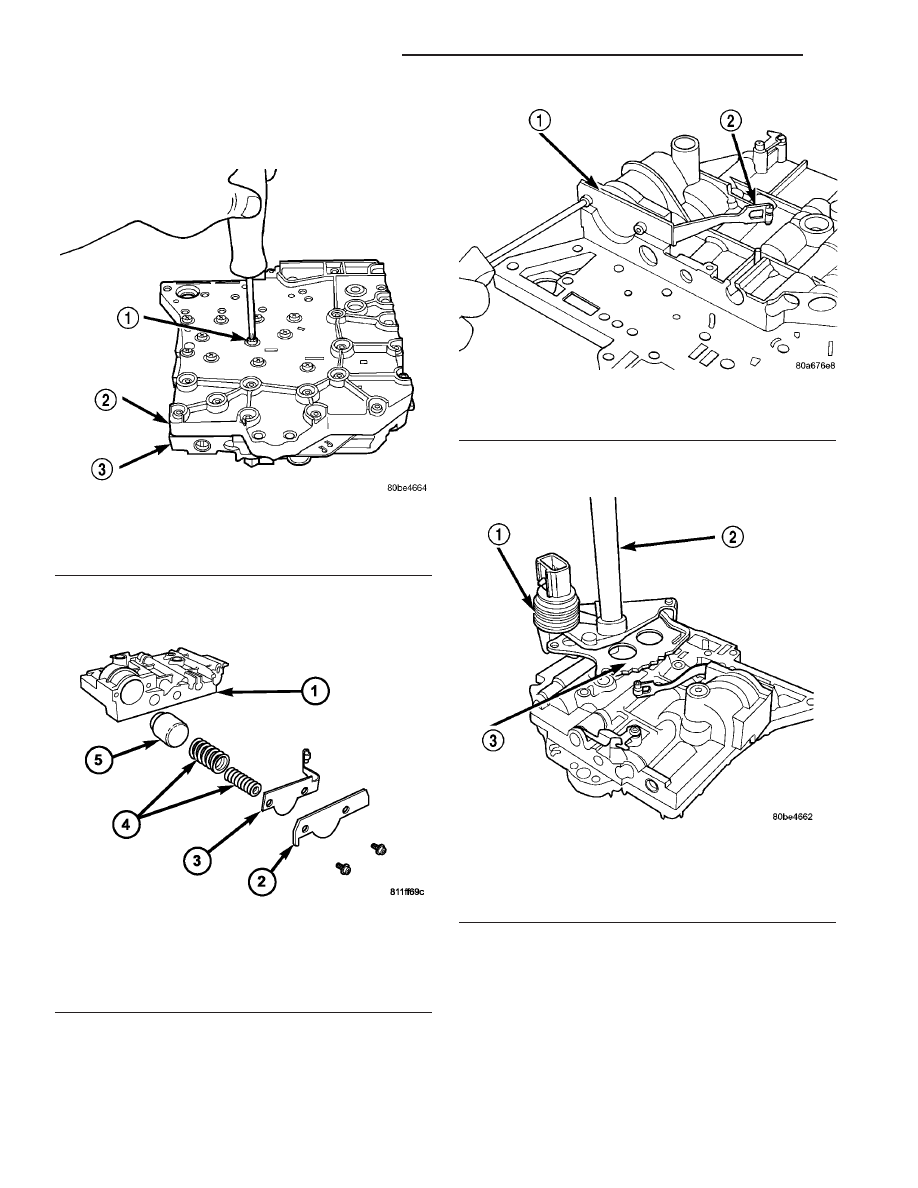

Fig. 427 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 428 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 429 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

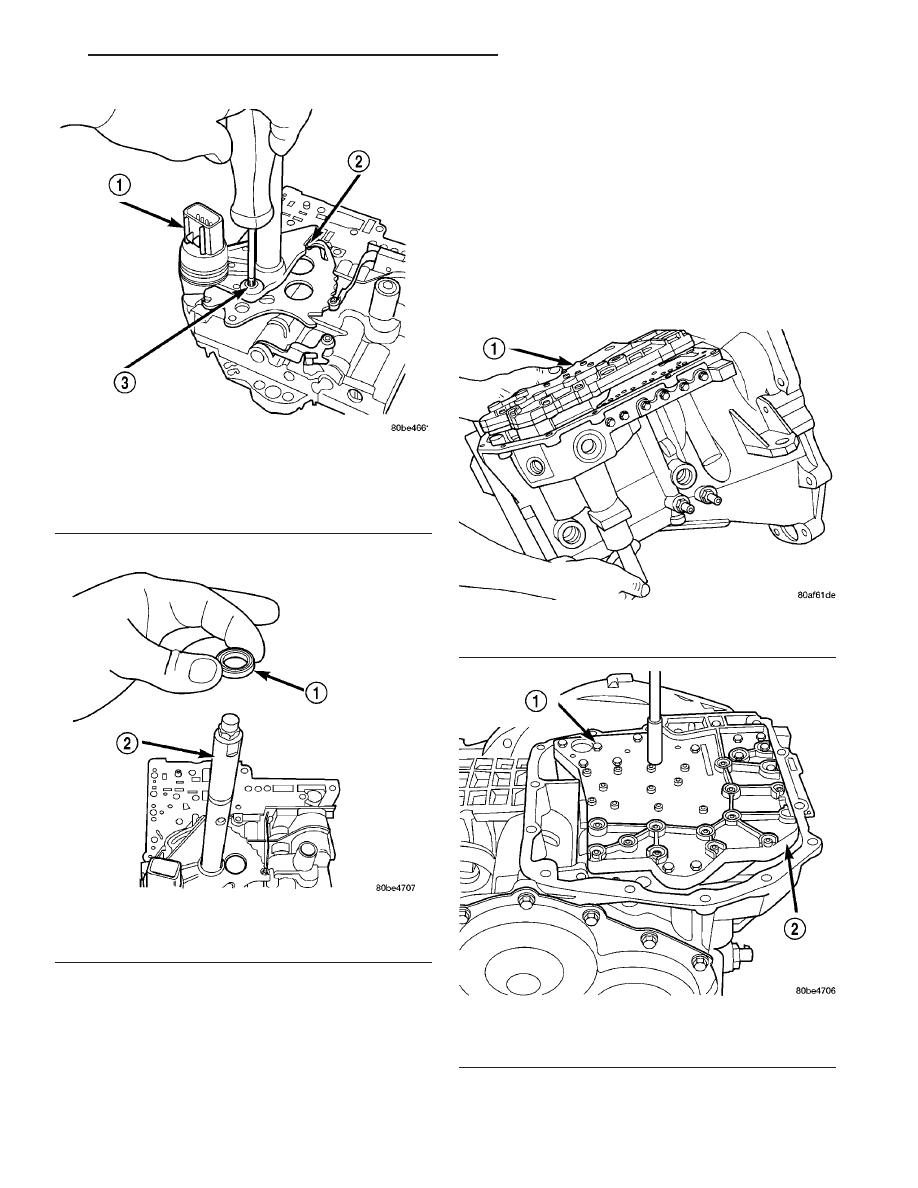

Fig. 430 Install Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

21 - 176

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)

(16) Install manual shaft seal (Fig. 432).

INSTALLATION

NOTE: If valve body assembly is being replaced or
reconditioned, it is necessary to perform the PCM
Quick Learn Procedure. (Refer to 8 - ELECTRICAL/
ELECTRONIC CONTROL MODULES/TRANSMISSION
CONTROL MODULE - STANDARD PROCEDURE)

(1) Install accumulators and springs as previously

removed. Install valve body assembly to transaxle
(Fig. 433). Install and torque valve body-to-transaxle
case bolts (Fig. 434) to 12 N·m (105 in. lbs.).

Fig. 431 Install Transmission Range Sensor

Retaining Screw

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

Fig. 432 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

Fig. 433 Valve Body Removal/Installation

1 - VALVE BODY

Fig. 434 Valve Body Attaching Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 177

VALVE BODY (Continued)

(2) Install transaxle oil filter (Fig. 435). Inspect

the o-ring and replace if necessary.

(3) Ensure the transaxle oil pan and transaxle

case sealing surfaces are clean and dry. Install an
1/8” bead of Mopar

t Silicone Rubber Adhesive Seal-

ant to the oil pan and install (Fig. 436). Torque oil
pan-to-transaxle case bolts (Fig. 437) to 19 N·m (165
in. lbs.).

(4) Raise engine cradle crossmember into position.
(5) Aligning index/scribe mark placed upon disas-

sembly, Install four (4) cradle-to-body bolts and
torque to 162 N·m (120 ft. lbs.).

(6) Lower vehicle.
(7) Remove engine support fixture 8534B.
(8) Raise vehicle.
(9) Install and torque engine front and rear

mount-to-cradle nuts to 54 N·m (40 ft. lbs.).

(10) Lower vehicle.
(11) Connect transmission range sensor connector.
(12) Install manual valve lever to manual shaft.
(13) Install gearshift cable to manual valve lever.
(14) Install battery and tray.
(15) Connect battery negative cable.

(16) Fill transaxle with Mopar

t ATF +4 Transmis-

sion fluid. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 41TE/FLUID - STANDARD
PROCEDURE)

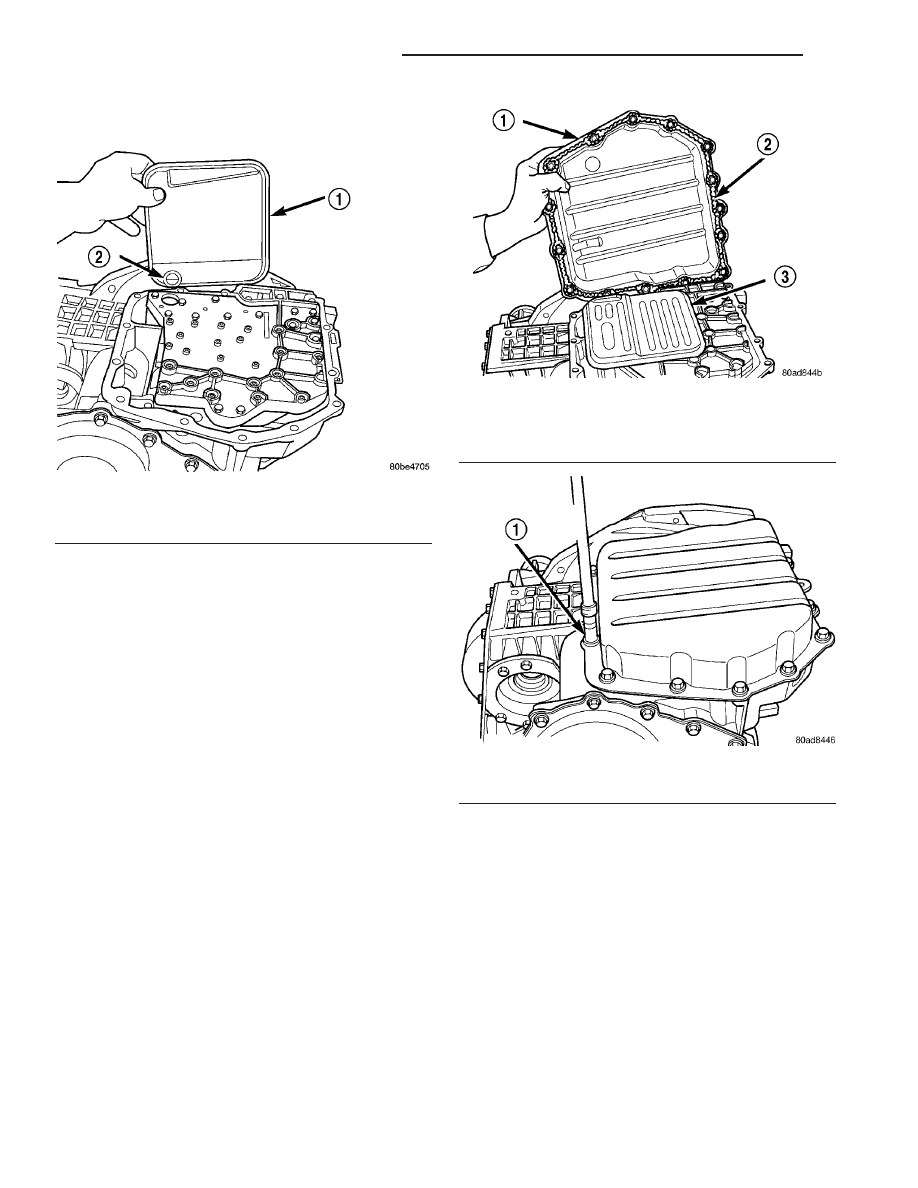

Fig. 435 Oil Filter

1 - OIL FILTER
2 - O-RING

Fig. 436 Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF RTV SEALANT
3 - OIL FILTER

Fig. 437 Oil Pan Bolts

1 - OIL PAN BOLTS (USE RTV UNDER BOLT HEADS)
