(10) Install the UD clutch pack. Leave out upper

disc, until snap ring is installed (Fig. 288).

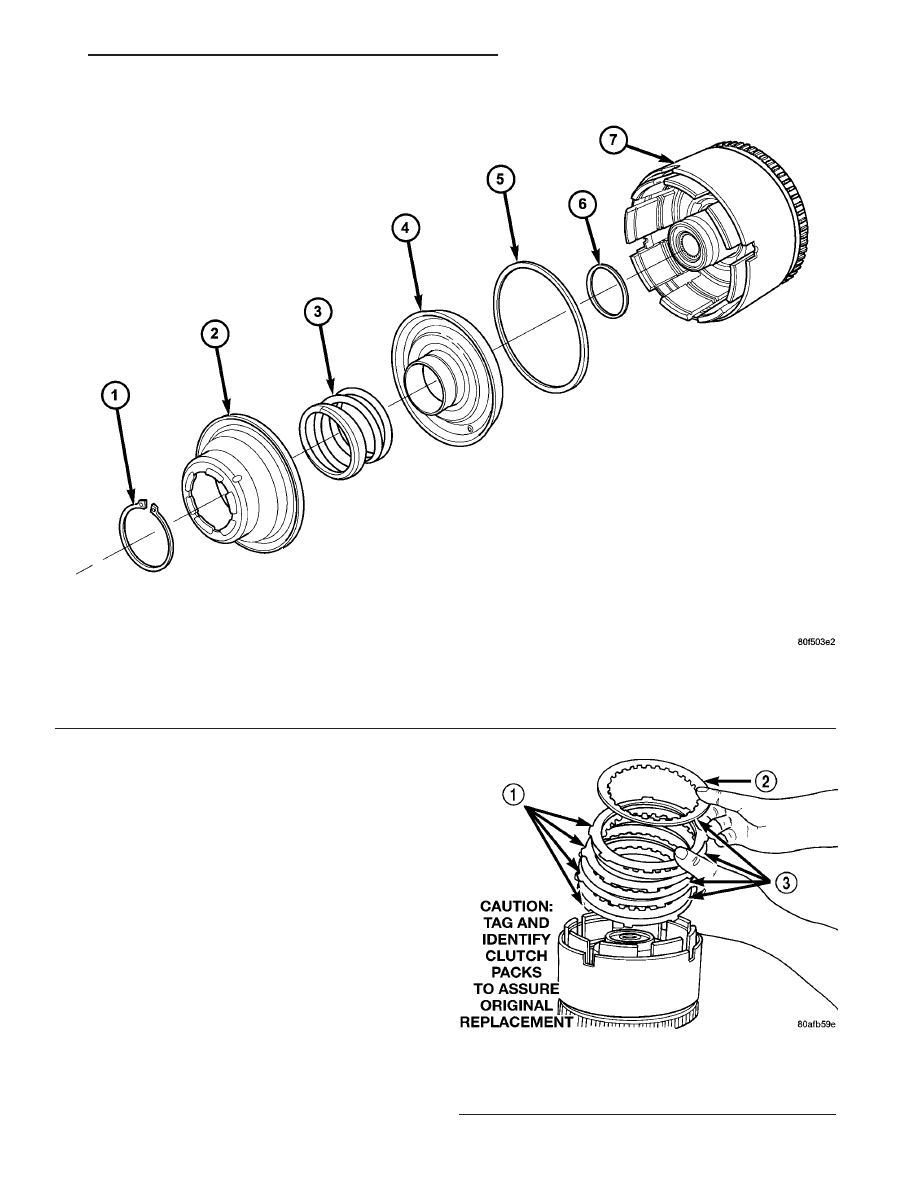

Fig. 287 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 288 Underdrive Clutch Pack

1 - CLUTCH PLATE
2 - ONE UD CLUTCH DISC
3 - CLUTCH DISC

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 123

INPUT CLUTCH ASSEMBLY (Continued)

(11) Install the UD clutch flat snap ring (Fig. 289).

(12) Install the last UD clutch disc (Fig. 290).

(13) Install the OD/UD clutch reaction plate and

snap ring (Fig. 291) (Fig. 292). The OD/UD clutches
reaction plate has a step on both sides. Install the
OD/UD clutches reaction plate tapered step side up.

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

(14) Seat tapered snap ring to ensure proper

installation (Fig. 293) (Fig. 294).

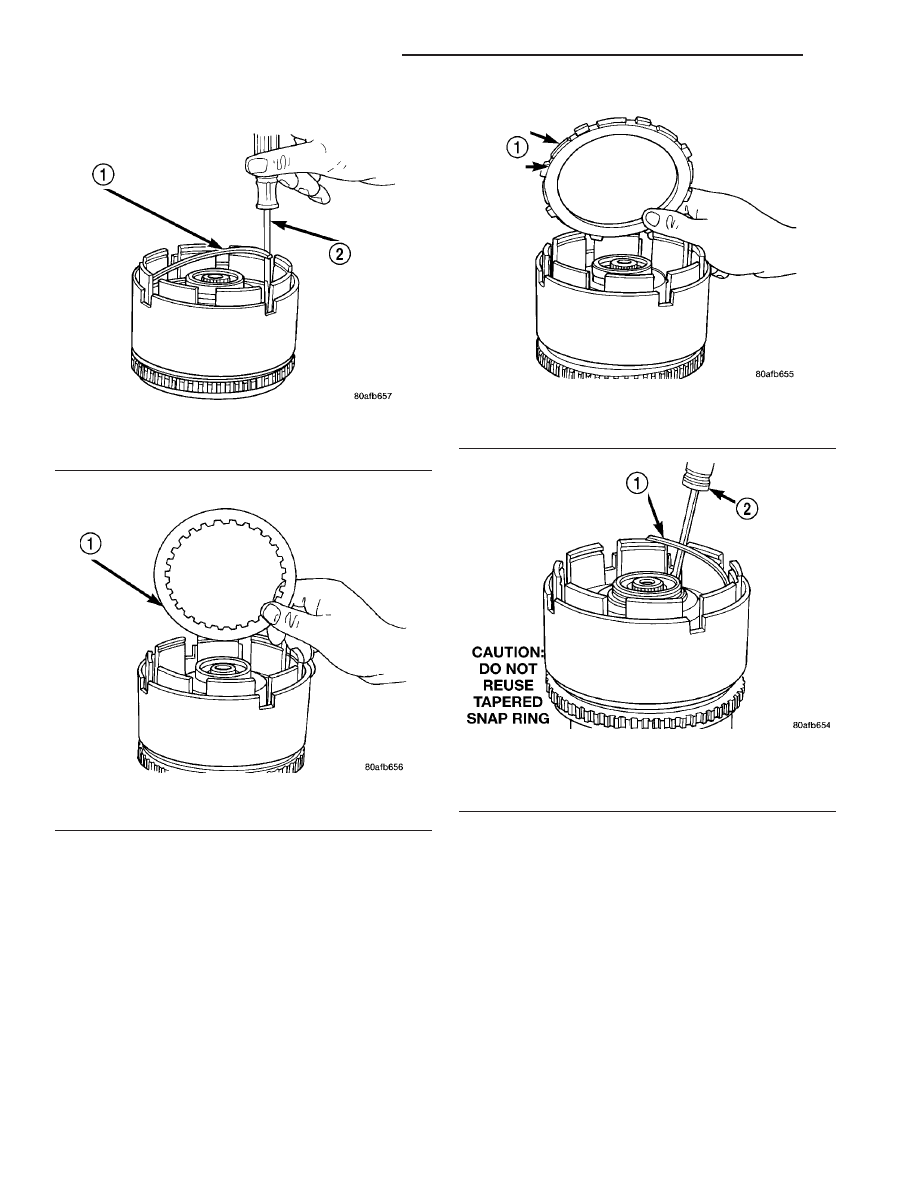

Fig. 289 UD Clutch Flat Snap Ring

1 - UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 - SCREWDRIVER

Fig. 290 Install Last UD Clutch Disc

1 - ONE UNDERDRIVE CLUTCH DISC

Fig. 291 OD/UD Reaction Plate

1 - OD/UD CLUTCH REACTION PLATE (TAPERED STEP SIDE
UP)

Fig. 292 Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER (DO NOT SCRATCH REACTION PLATE)

21 - 124

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)

(15) Install input clutch assembly to the Input

Clutch Pressure Fixture–Tool 8391 (Fig. 295).

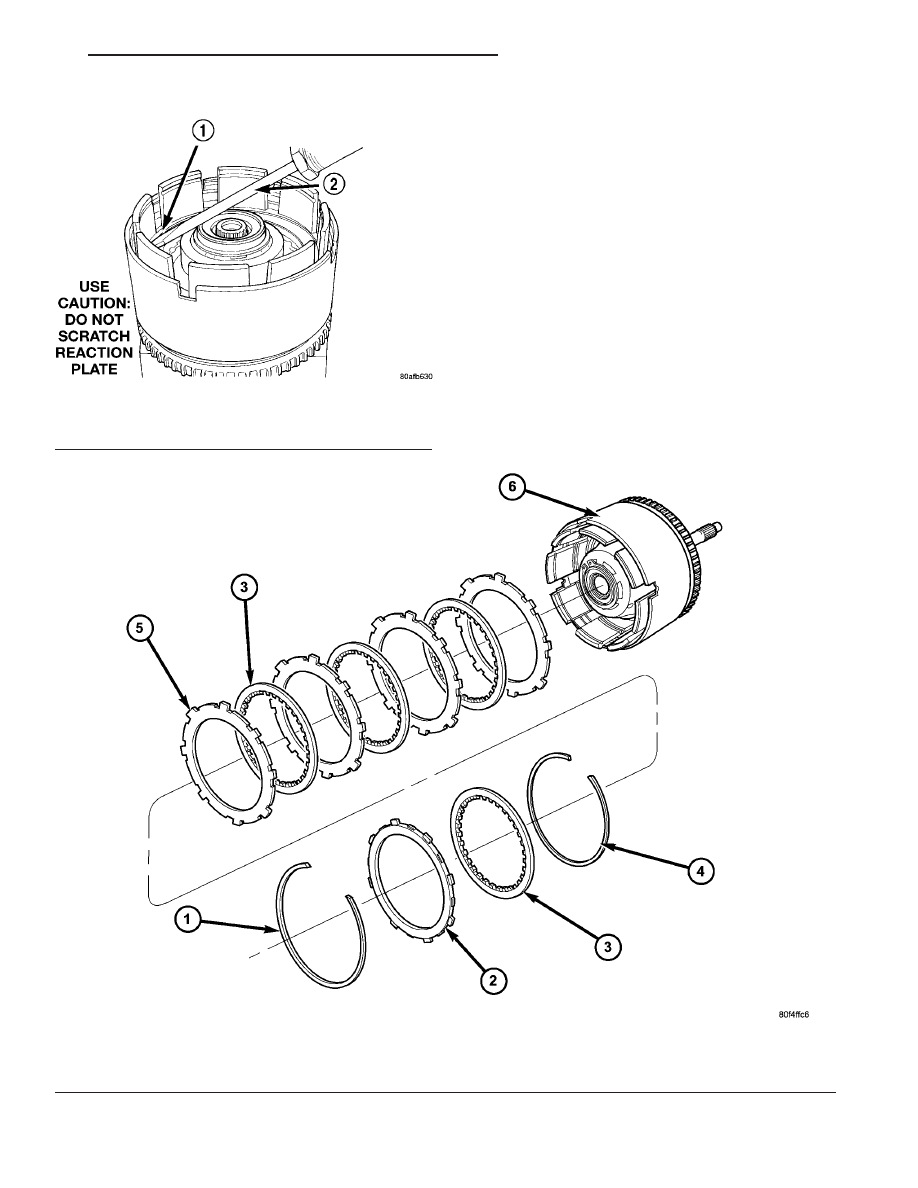

Fig. 293 Seating Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER

Fig. 294 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE
6 - INPUT CLUTCH ASSEMBLY

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 125

INPUT CLUTCH ASSEMBLY (Continued)

(16) Set up dial indicator on the UD clutch pack as

shown in (Fig. 296).

(17) Using moderate pressure, press down and

hold (near indicator) the UD clutch pack with screw-
driver or suitable tool and zero dial indicator (Fig.
297). When releasing pressure on clutch pack, indica-
tor reading should advance 0.005–0.010.

CAUTION: Do not apply more than 30 psi (206 kPa)
to the underdrive clutch pack.

(18) Apply 30 psi (206 kPa) to the underdrive hose

on Tool 8391 and measure UD clutch clearance. Mea-
sure and record UD clutch pack measurement in four
(4) places, 90° apart.

(19) Take average of four measurements and com-

pare with UD clutch pack clearance specification.
Underdrive clutch pack clearance must be 0.94-
1.50 mm (0.037-0.059 in.).

(20) If necessary, select the proper reaction plate

to achieve specifications:

UNDERDRIVE REACTION PLATE THICKNESS

4659939AB

5.837-5.937 mm (0.230-0.234 in.)

4659940AB

6.147-6.248 mm (0.242-0.246 in.)

4659941AB

6.457-6.557 mm (0.254-0.258 in.)

(21) Install the OD clutch pack (four frictions/three

steels) (Fig. 298).

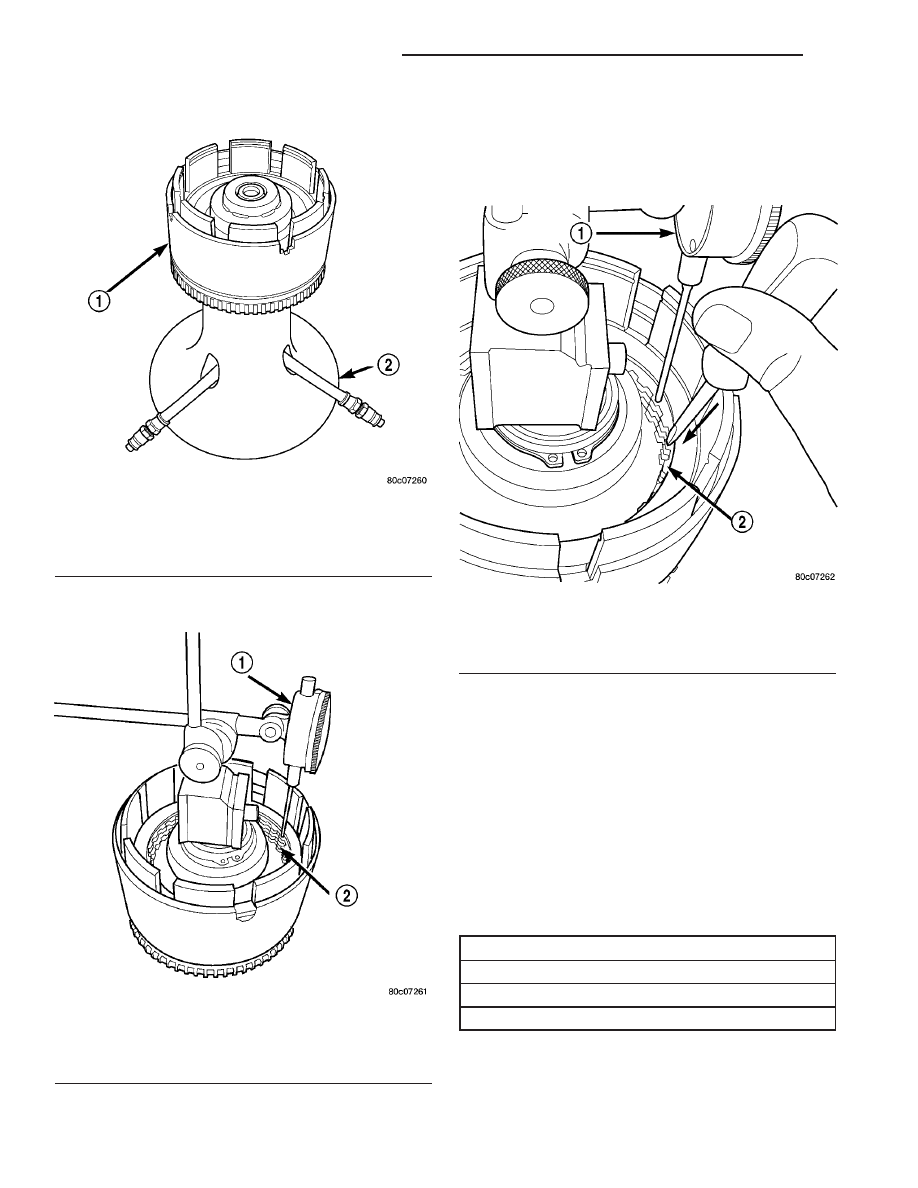

Fig. 295 Input Clutch Assembly on Pressure Fixture

Tool 8391

1 - INPUT CLUTCH ASSEMBLY
2 - INPUT CLUTCH PRESSURE FIXTURE 8391

Fig. 296 Set Up Dial Indicator to Measure UD Clutch

Clearance

1 - DIAL INDICATOR
2 - UNDERDRIVE CLUTCH

Fig. 297 Press Down on UD Clutch Pack and Zero

Dial Indicator

1 - DIAL INDICATOR
2 - UNDERDRIVE CLUTCH

21 - 126

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)
