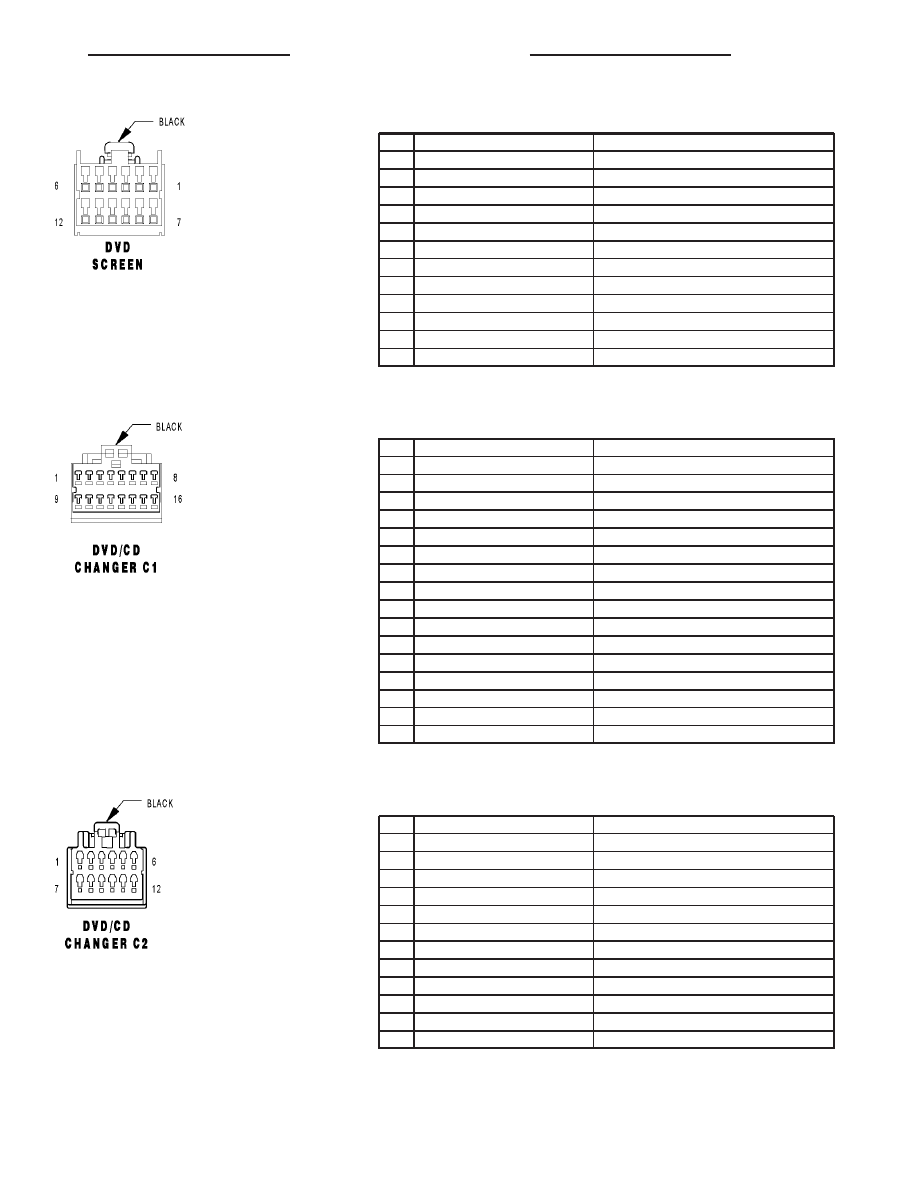

DVD SCREEN - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/TN

FUSED B(+)

2

X211 20YL/GY

IGNITION RUN/ACC SIGNAL

3

X963 22GY/LG

HEADPHONE I/R XMTR ENABLE

4

X961 22GY/LB

HEADPHONE AUDIO SIGNAL LEFT

5

X915 22GY/LB

VIDEO CONTROL

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

VIDEO RETURN

8

-

-

9

X555 22VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/OR

HEADPHONE AUDIO SIGNAL RIGHT

11

X962 22GY/TN

HEADPHONE RETURN

12

X955 22

SHIELD

DVD/CD CHANGER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

-

-

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

-

-

8

X40 22GY/WT

AUDIO OUT RIGHT

9

Z530 20GY/BK

GROUND

10

-

-

11

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

X140 22GY/OR

COMMON AUDIO

16

X41 22DG/WT

AUDIO OUT LEFT

DVD/CD CHANGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X515 22GY/OR

VIDEO SIGNAL

2

X915 22GY/LB

VIDEO CONTROL

3

X961 22GY/OR

HEADPHONE AUDIO SIGNAL LEFT

4

X963 22WT

HEADPHONE I/R XMTR ENABLE

5

X211 20YL/GY

IGNITION RUN/ACC SIGNAL

6

X114 20GY/TN

FUSED B(+)

7

X955 22

SHIELD

8

X962 22DG/WT

HEADPHONE RETURN

9

X960 22GY/WT

HEADPHONE AUDIO SIGNAL RETURN

10

X555 22VT/OR

VIDEO PLAY SIGNAL

11

-

-

12

X530 20GY/DB

VIDEO RETURN

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

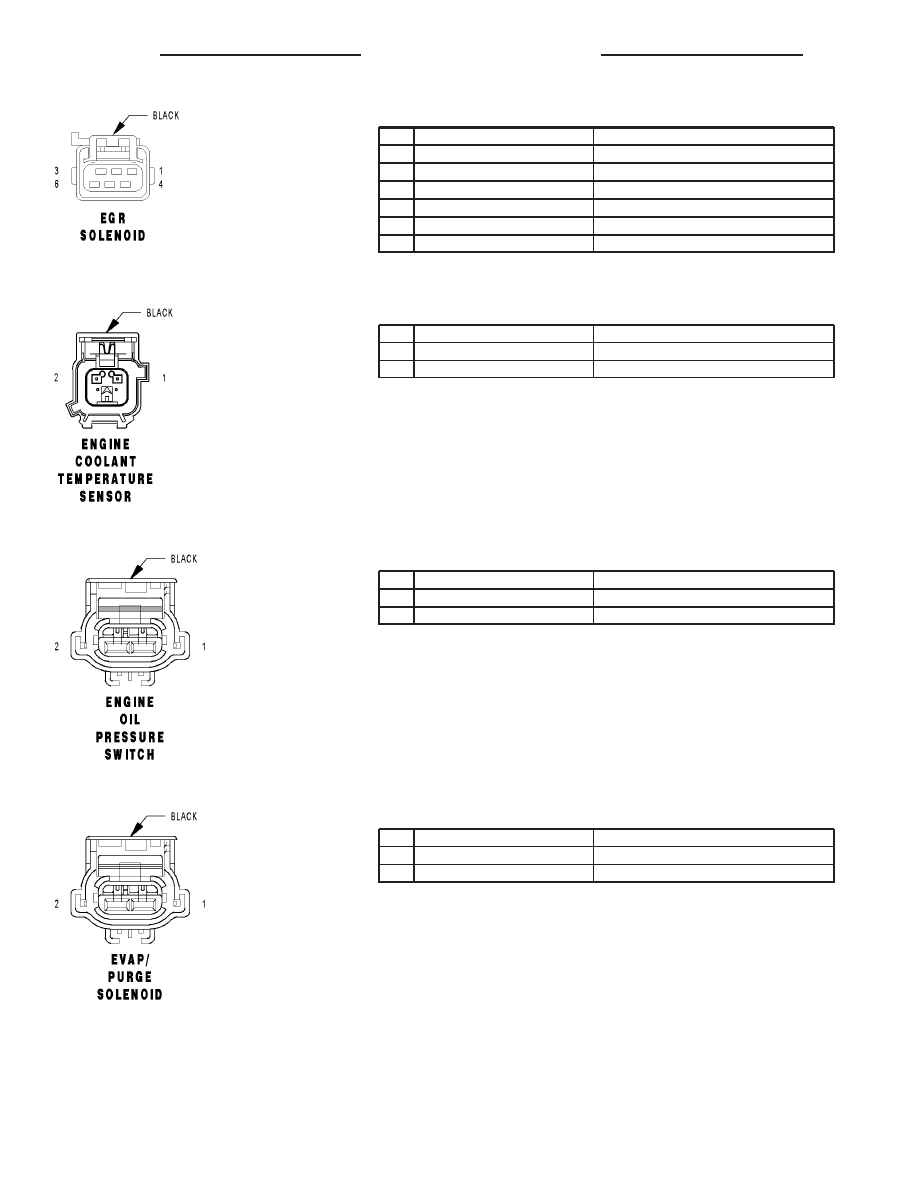

EGR SOLENOID - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20DB/LG

EGR SIGNAL

2

F855 20PK/YL

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z335 18BK/WT

GROUND

5

-

-

6

K35 18DB/VT

EGR SOL CONTROL

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K2 18VT/OR

ECT SIGNAL

ENGINE OIL PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 20DB/WT

EVAP PURGE CONTROL

2

K70 20DB/BR

EVAP PURGE RETURN

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

CS

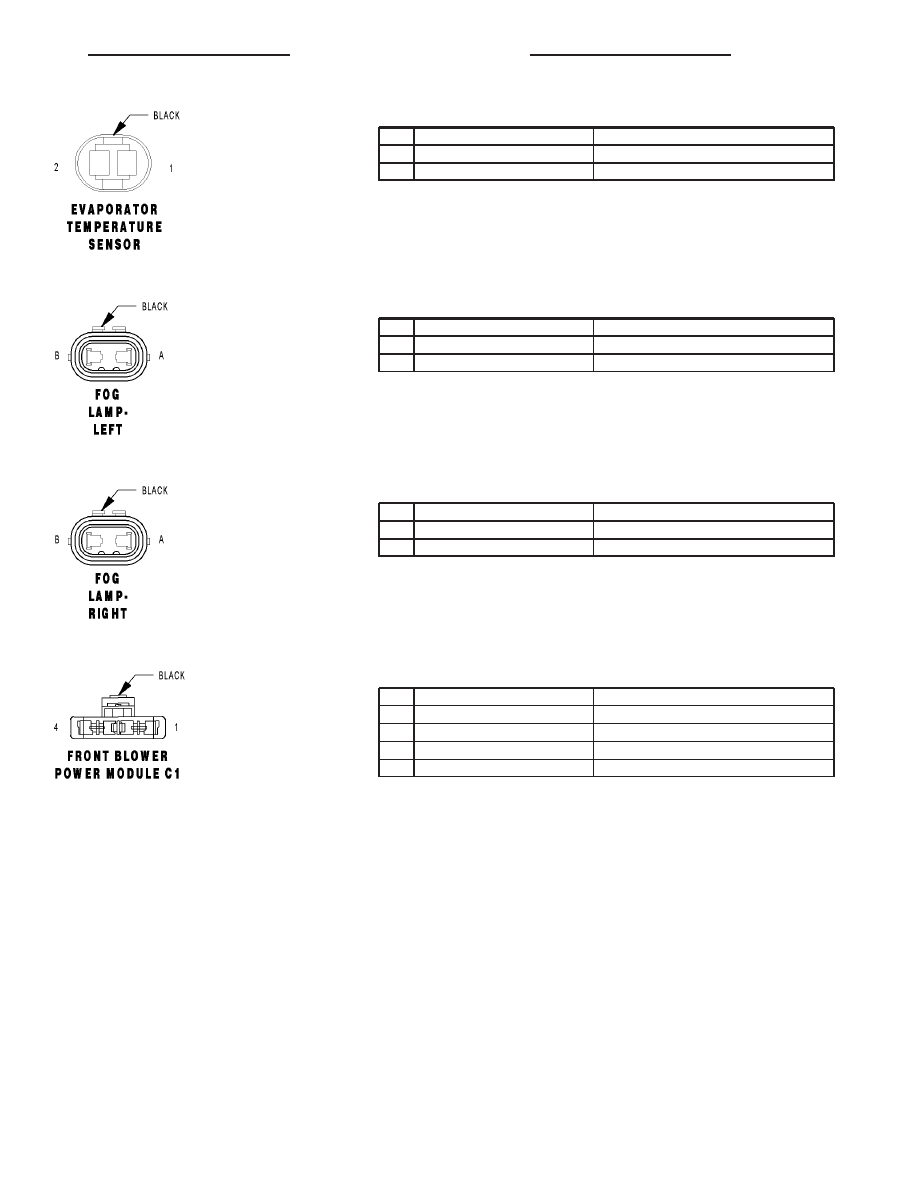

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

FOG LAMP-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/YL

LEFT FRONT FOG LAMP DRIVER

B

Z349 18BK/YL

GROUND

FOG LAMP-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L90 18WT/OR

RIGHT FRONT FOG LAMP DRIVER

B

Z348 18BK/OR

GROUND

FRONT BLOWER POWER MODULE C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z134 12BK/OR

GROUND

3

C56 20DB/LB

FRONT BLOWER MOTOR CONTROL

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

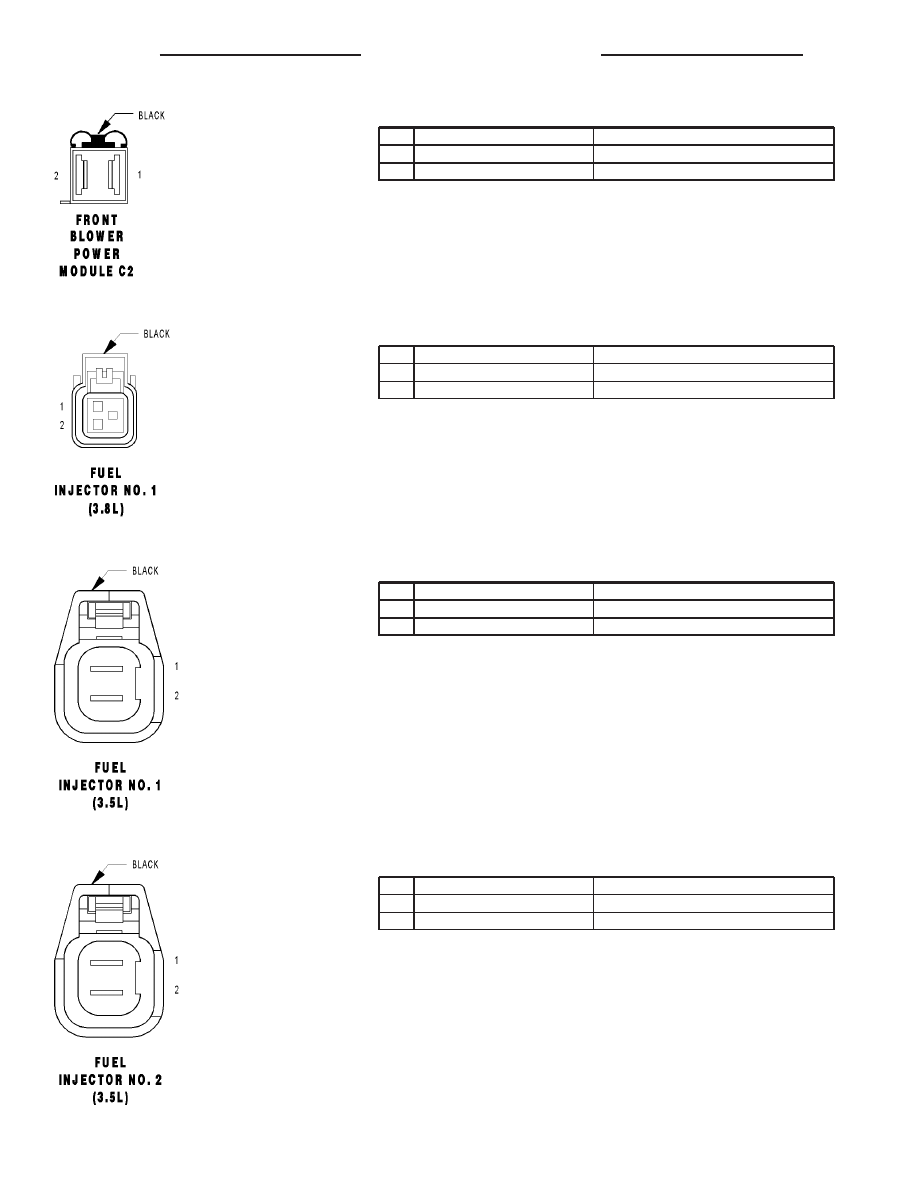

FRONT BLOWER POWER MODULE C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C112 12DG

BLOWER MOTOR SUPPLY

2

C113 12BK

BLOWER MOTOR GROUND

FUEL INJECTOR NO. 1 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

CS
