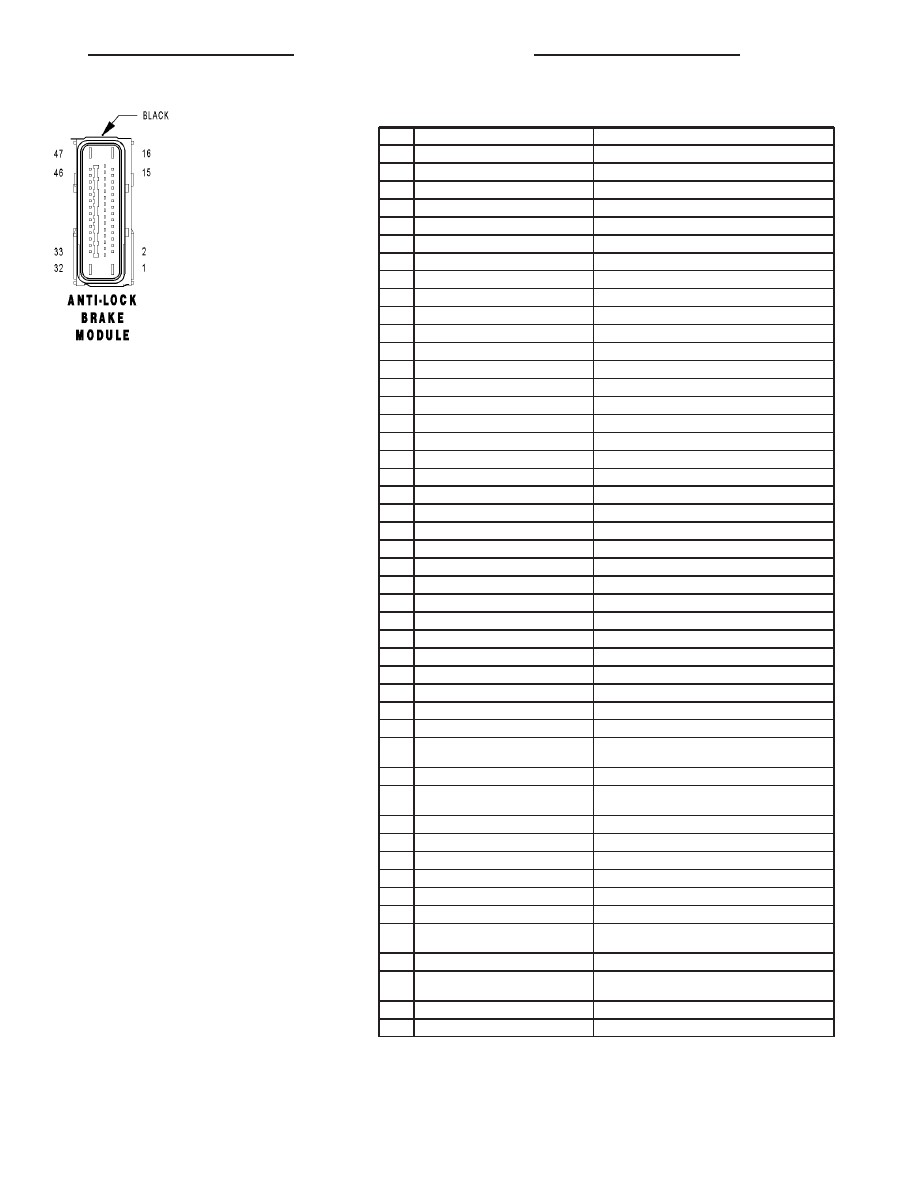

ANTI-LOCK BRAKE MODULE - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F500 18DG/PK

FUSED RUN RELAY OUTPUT

9

-

-

10

D24 20WT/YL

FLASH ABS

11

D25 20WT/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A111 12DG/RD

FUSED B(+) (VALVE)

33

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/LB

GROUND

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

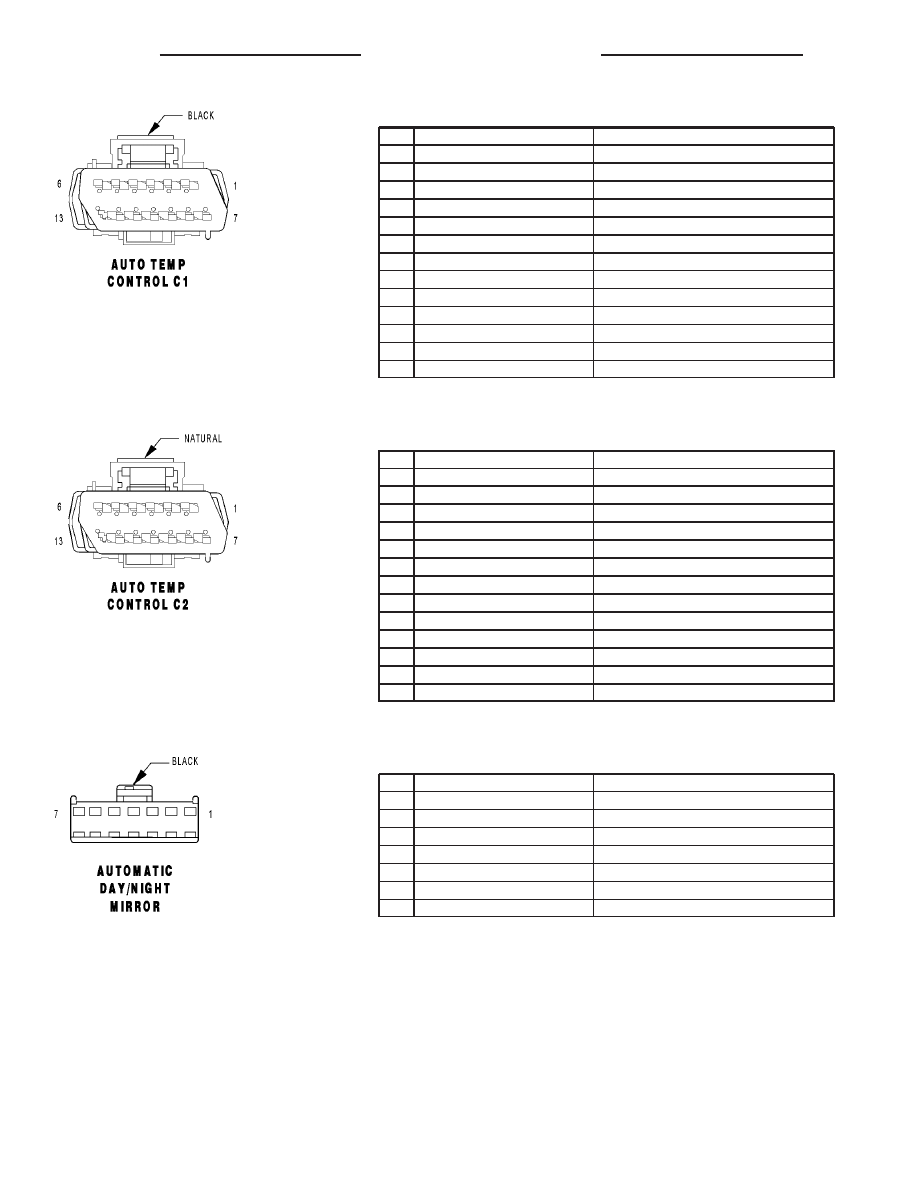

AUTO TEMP CONTROL C1 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20LG/DB

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

3

E12 18OR/GY

PANEL LAMPS DRIVER

4

A118 20RD/OR

FUSED B(+)

5

F504 20GY/PK

FUSED RUN RELAY OUTPUT

6

D25 20WT/VT

PCI BUS

7

C56 20LB/DB

FRONT BLOWER MOTOR CONTROL

8

C57 22DB/LB

REAR BOOSTER FAN CONTROL

9

C31 22LB/YL

REAR FAN SENSE

10

C11 22LB/OR

REAR FAN SENSE SUPPLY

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

AUTO TEMP CONTROL C2 - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 20TN/DB

RECIRCULATION DOOR DRIVER (A)

7

C135 20DB/GY

FRONT MODE DOOR DRIVER (B)

8

C35 22LB/OR

FRONT MODE DOOR DRIVER (A)

9

C153 22DB/BR

REAR MODE DOOR DRIVER (A)

10

C53 22LB

REAR MODE DOOR DRIVER (B)

11

G21 22VT/WT

REAR FAN ON INDICATOR DRIVER

12

C931 22DB/TN

REAR FAN SENSE RETURN

13

-

-

AUTOMATIC DAY/NIGHT MIRROR - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F316 20BK/PK

FUSED ACCESSORY RELAY OUTPUT

2

Z113 18BK/DB

GROUND

3

L11 20BK/WT

BACK-UP LAMP SIGNAL

4

P112 20BK/OR

AUTO DAY/NIGHT MIRROR (+)

5

P114 20BK/LB

AUTO DAY/NIGHT MIRROR (-)

6

-

-

7

L24 20BK/GY

AUTOMATIC HEADLAMP SIGNAL

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

CS

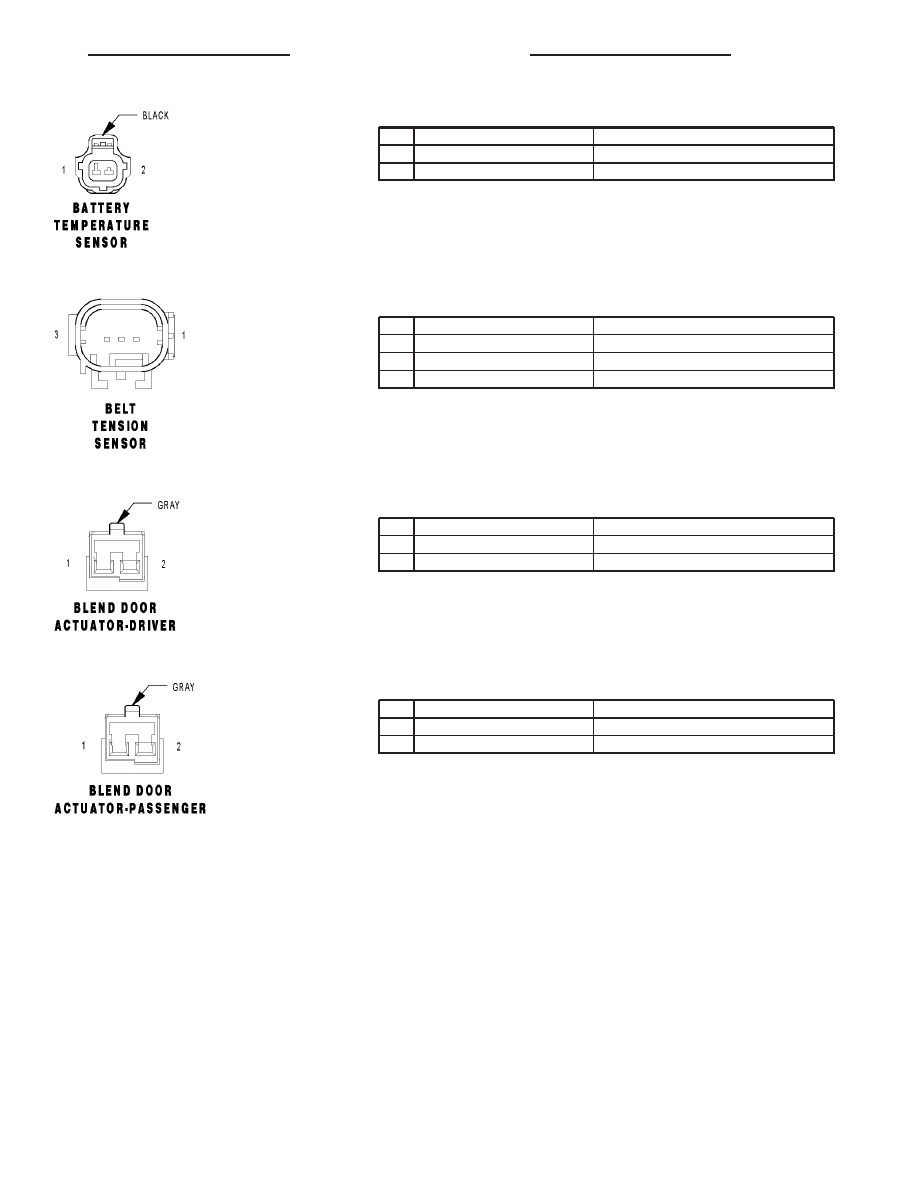

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K91 20DB/YL

BATTERY TEMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BELT TENSION SENSOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

R86 20LG/LB

BELT TENSION SENSOR FEED

2

R986 20LG/BR

BELT TENSION SENSOR GROUND

3

D105 20WT/OR

BELT TENSION SENSOR SIGNAL

BLEND DOOR ACTUATOR-DRIVER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG

DRIVER BLEND DOOR DRIVER (A)

2

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

BLEND DOOR ACTUATOR-PASSENGER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER (A)

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

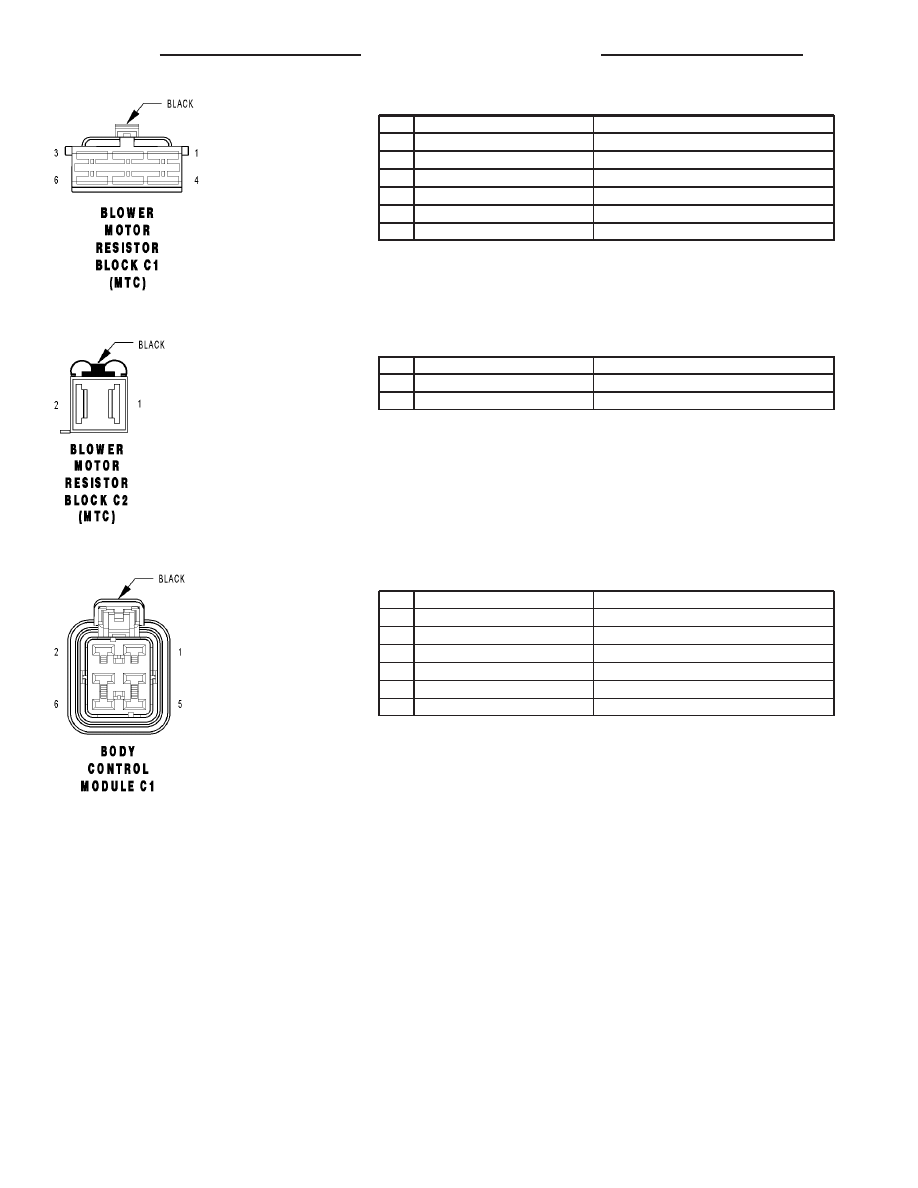

BLOWER MOTOR RESISTOR BLOCK C1 (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

BLOWER MOTOR RESISTOR BLOCK C2 (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C112 12DG

BLOWER SUPPLY

2

C113 12BK

BLOWER DRIVER

BODY CONTROL MODULE C1 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+)

2

A101 12VT/RD

FUSED B(+)

3

Z100 16BK/VT

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-
