8W-13 INTEGRATED POWER MODULE
Component
Page
A/C Compressor Clutch Relay . . . . . . . . . . . . . . . . 8W-13-25
A/C-Heater Control . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Accessory Relay . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13, 18
Anti-Lock Brake Module . . . . . . . . . . . . 8W-13-11, 17, 31, 33
Auto Shut Down Relay . . . . . . . . . . . . . . . . . . . . 8W-13-21
Auto Temp Control . . . . . . . . . . . . . . . . . . . . 8W-13-11, 13
Automatic Day/Night Mirror
. . . . . . . . . . . . . . . . 8W-13-18
Battery . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10, 11, 21
Blower Motor Resistor Block . . . . . . . . . . . . . . . . 8W-13-20
Body Control Module . . . . . . . . . . . . . . 8W-13-12, 14, 19, 27
Brake Fluid Level Switch . . . . . . . . . . . . . . . . . . 8W-13-32
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8W-13-19, 33
Center High Mounted Stop Lamp . . . . . . . . . . . . . 8W-13-33
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Circuit Breaker-Power Seat . . . . . . . . . . . . . . . . . 8W-13-16
Clockspring . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-28
Coil On Plug No. 1
. . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Coil On Plug No. 2
. . . . . . . . . . . . . . . . . . . . . . 8W-13-22
Coil On Plug No. 3
. . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Coil On Plug No. 4
. . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Coil On Plug No. 5
. . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Coil On Plug No. 6
. . . . . . . . . . . . . . . . . . . . . . 8W-13-23
DVD/CD Changer . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-13-17, 31
Door Module-Driver . . . . . . . . . . . . . . . . . . . . 8W-13-12, 26
Door Module-Passenger . . . . . . . . . . . . . . . . . 8W-13-12, 26
Door Node Relay . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-26
Fog Lamp-Left . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-28
Fog Lamp-Right . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-28
Front Blower Motor Relay . . . . . . . . . . . . . . . . . . 8W-13-20
Front Blower Power Module . . . . . . . . . . . . . . . . . 8W-13-20
Front Wiper High/Low Relay . . . . . . . . . . . . . . . . 8W-13-14
Front Wiper On/Off Relay . . . . . . . . . . . . . . . . . . 8W-13-14
Fuel Injector No. 1 . . . . . . . . . . . . . . . . . . . . 8W-13-22, 24
Fuel Injector No. 2 . . . . . . . . . . . . . . . . . . . . 8W-13-23, 24
Fuel Injector No. 3 . . . . . . . . . . . . . . . . . . . . 8W-13-23, 24
Fuel Injector No. 4 . . . . . . . . . . . . . . . . . . . . 8W-13-23, 24
Fuel Injector No. 5 . . . . . . . . . . . . . . . . . . . . 8W-13-22, 24
Fuel Injector No. 6 . . . . . . . . . . . . . . . . . . . . 8W-13-22, 24
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . . . 8W-13-25
Fuel Pump Relay
. . . . . . . . . . . . . . . . . . . . . . . 8W-13-25

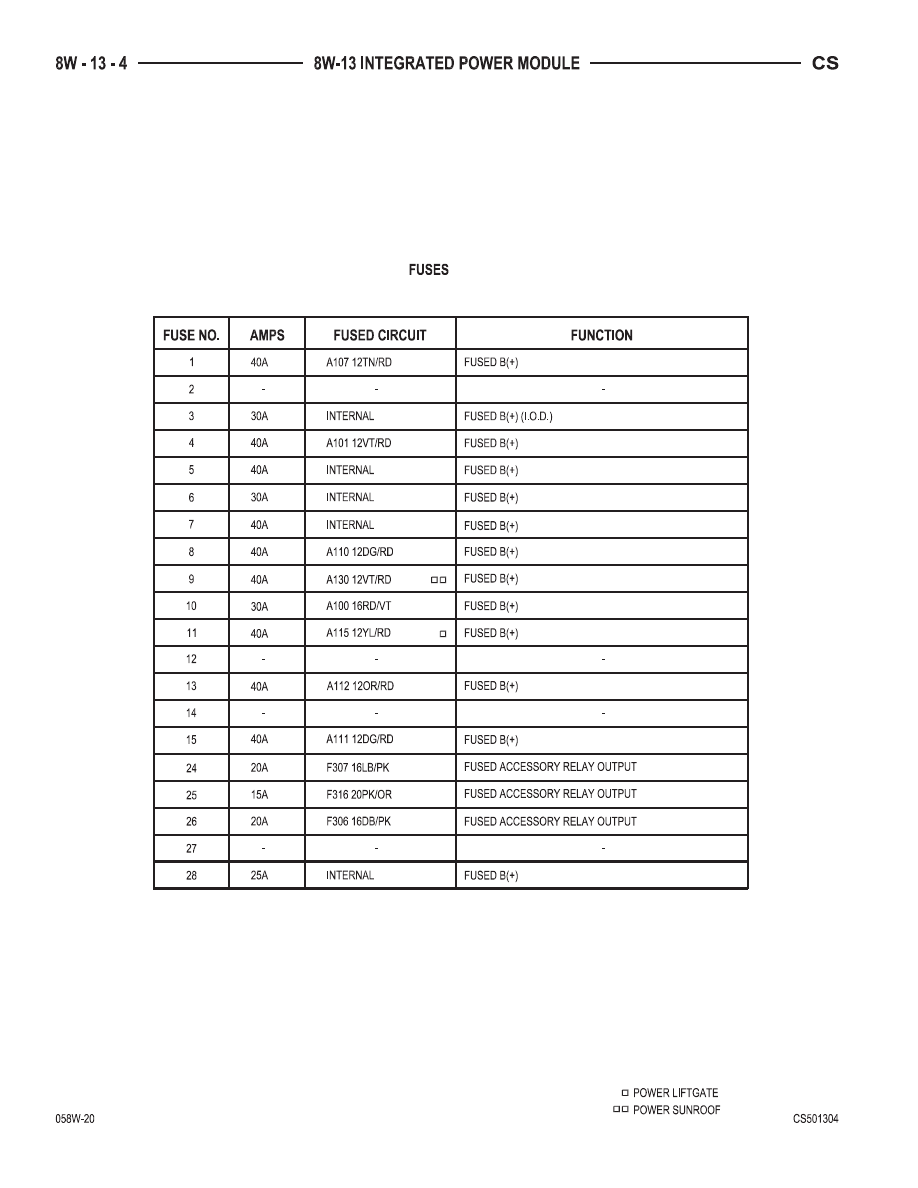

Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-16
Fuse 11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Fuse 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Fuse 25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Fuse 26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Fuse 28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Fuse 29 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19, 27
Fuse 31 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Fuse 34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Fuse 36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-21
Fuse 37 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-21
Fuse 38 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-25
Fuse 39 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-25
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Fuse 40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-26
Fuse 41 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-26
Fuse 42 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-20
Fuse 44
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Fuse 45
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11
Fuse 46 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Component
Page
Fuse 47 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 48 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 49 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Fuse 50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-12
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-14
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-16
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-16
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10, 21
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10, 28
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-28
G306 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-30
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10
Hands Free Module . . . . . . . . . . . . . . . . . . . . 8W-13-12, 18
Headlamp-Left . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-29
Headlamp-Right . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-29
Heated Seat Switch-Left Middle Row . . . . . . . . . . . 8W-13-11
Heated Seat Switch-Right Middle Row . . . . . . . . . . 8W-13-11
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Horn-High Note . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Horn-Low Note . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Ignition Coil
. . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-24
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . 8W-13-19, 27
Instrument Cluster . . . . . . . . . . . . . . . . . . . . . . 8W-13-19
Instrument Panel Switch Pod
. . . . . . . . . . . . . 8W-13-13, 27

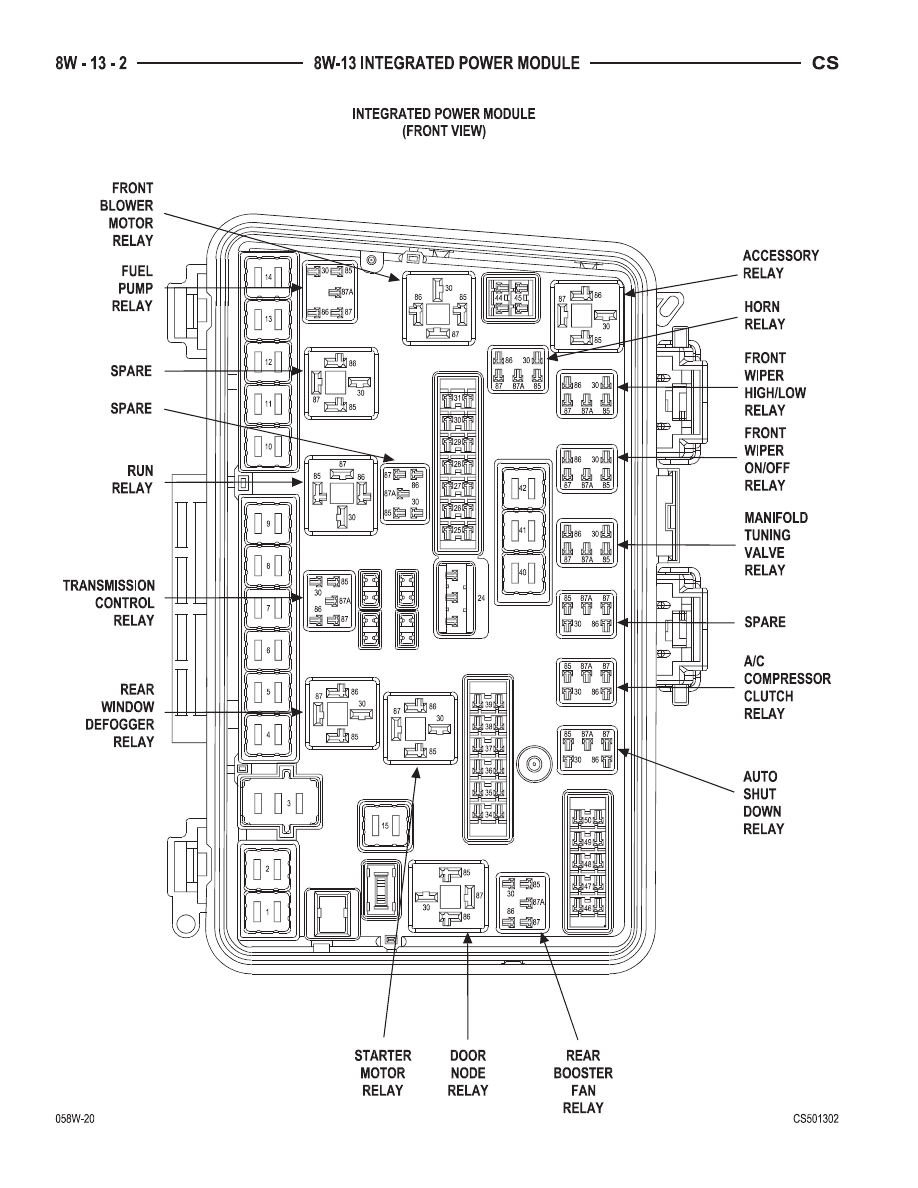

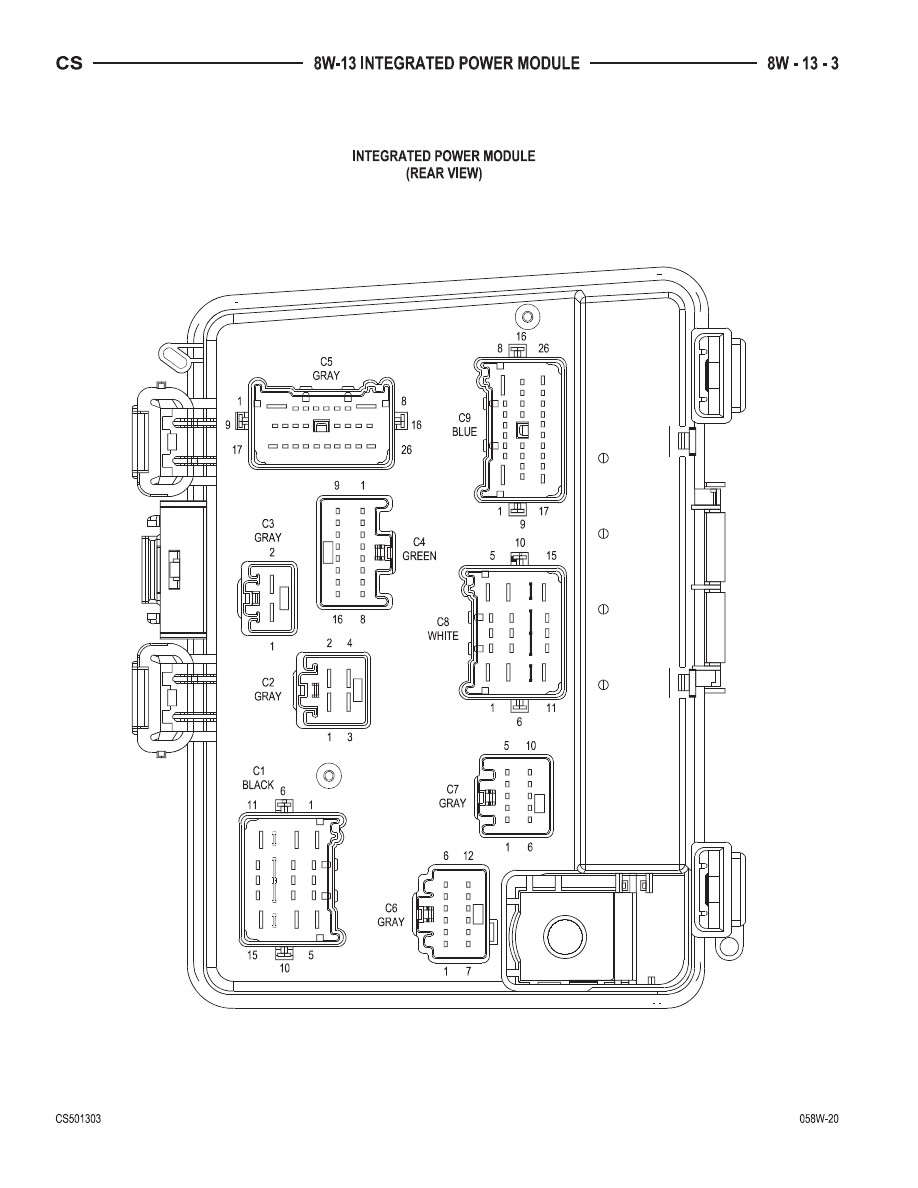

Integrated Power Module . 8W-13-2, 3, 10, 11, 12, 13, 14, 15, 16,
17, 18, 19, 20, 21, 25, 26, 27, 28, 29, 30, 31, 32, 33
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-28
Manifold Tuning Valve Relay . . . . . . . . . . . . . . . . 8W-13-25
Manifold Tuning Valve Solenoid . . . . . . . . . . . . . . 8W-13-25
Memory/Heated Seat Adjustable Pedals Module . . . . . 8W-13-16
Navigation Module . . . . . . . . . . . . . . . . . . . . 8W-13-12, 18
Noise Suppressor
. . . . . . . . . . . . . . . . . . . . . . . 8W-13-23
Occupant Classification Module . . . . . . . . . . . . . . . 8W-13-31
Occupant Restraint Controller . . . . . . . . . . . . . . . 8W-13-31
Overhead Console . . . . . . . . . . . . . . . . . . . . . 8W-13-12, 18
PTC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Park Assist Module . . . . . . . . . . . . . . . . . . . . . . 8W-13-27
Power Liftgate Module . . . . . . . . . . . . . . . . . . . . 8W-13-17
Power Outlet-Instrument Panel . . . . . . . . . . . . . . . 8W-13-17
Power Outlet-Rear . . . . . . . . . . . . . . . . . . . . . . . 8W-13-18
Power Sunroof Module . . . . . . . . . . . . . . . . . . 8W-13-16, 18
Powertrain Control Module . . . . . . 8W-13-10, 15, 21, 25, 31, 32
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . . . 8W-13-17
Radio
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-13, 18
Rear Booster Fan Power Module . . . . . . . . . . . . . . 8W-13-20
Rear Booster Fan Relay . . . . . . . . . . . . . . . . . . . 8W-13-20
Rear Window Defogger . . . . . . . . . . . . . . . . . . . . 8W-13-14
Rear Window Defogger Relay . . . . . . . . . . . . . . . . 8W-13-14
Run Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-13-11, 12
Seat Heater Interface Module . . . . . . . . . . . . . . . . 8W-13-11
Shift Lever Assembly . . . . . . . . . . . . . . . . . . . . . 8W-13-28
Short Runner Valve Solenoid . . . . . . . . . . . . . . . . 8W-13-22
Skreem Module . . . . . . . . . . . . . . . . . . . . . . 8W-13-13, 27
Starter Motor . . . . . . . . . . . . . . . . . . . . . . . 8W-13-10, 15
Starter Motor Relay . . . . . . . . . . . . . . . . . . . . . . 8W-13-15
Tail Lamp-Left . . . . . . . . . . . . . . . . . . . . . . . 8W-13-30, 33
Tail Lamp-Right . . . . . . . . . . . . . . . . . . . . . . 8W-13-30, 33
Trailer Tow Connector . . . . . . . . . . . . . . . . . . . . 8W-13-16
Transmission Control Relay . . . . . . . . . . . . . . . . . 8W-13-21
Transmission Solenoid/Pressure Switch Assembly
. . . 8W-13-21
Washer Fluid Level Switch . . . . . . . . . . . . . . . . . 8W-13-30
Washer Pump Motor-Front
. . . . . . . . . . . . . . . . . 8W-13-30
Wiper Module-Front . . . . . . . . . . . . . . . . . . . 8W-13-14, 30
CS
8W-13 INTEGRATED POWER MODULE
8W - 13 - 1
