(4) Install clip attaching cable to servo (Fig. 5).

(5) Install two nuts attaching mounting bracket

and speed control cable to servo (Fig. 6).

(6) Tighten nuts to 6.8 N·m (60 in. lbs.).
(7) Connect electrical connectors and vacuum hose.
(8) Install speed control cable to throttle cam by

sliding clasp into hole (Fig. 1).

(9) Install the servo bracket bolt.
(10) Tighten bolt to 5.6 N·m (50 in. lbs.).
(11) Connect negative battery cable.

SERVO

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the servo bracket bolt.
(3) Remove speed control cable from throttle cam

by sliding clasp out hole used for throttle cable (Fig.
7).

(4) Disconnect electrical connectors and vacuum

hose.

(5) Remove two nuts attaching mounting bracket

and speed control cable to servo (Fig. 8).

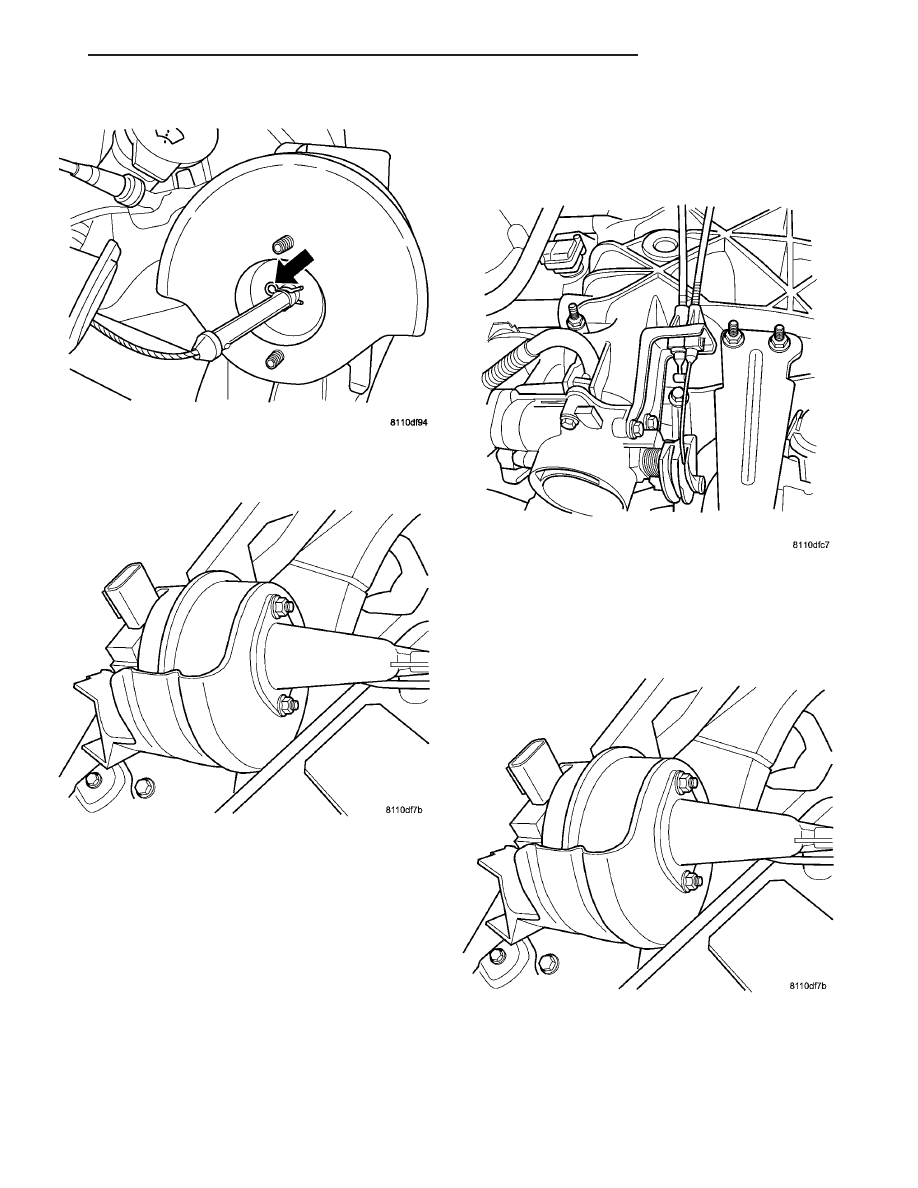

Fig. 5 CABLE CLIP

Fig. 6 CABLE TO SERVO MOUNTING

Fig. 7 CABLE ROUTING

Fig. 8 CABLE TO SERVO MOUNTING

CS

SPEED CONTROL

8P - 3

CABLE (Continued)

(6) Pull cable away from servo to expose retaining

clip and remove clip attaching cable to servo (Fig. 9).

(7) Remove the servo.

INSTALLATION

(1) Install clip attaching cable to servo (Fig. 10).

(2) Install two nuts attaching mounting bracket

and speed control cable to servo (Fig. 11).

(3) Tighten nuts to 6.8 N·m (60 in. lbs.).

(4) Connect electrical connectors and vacuum hose

(Fig. 12).

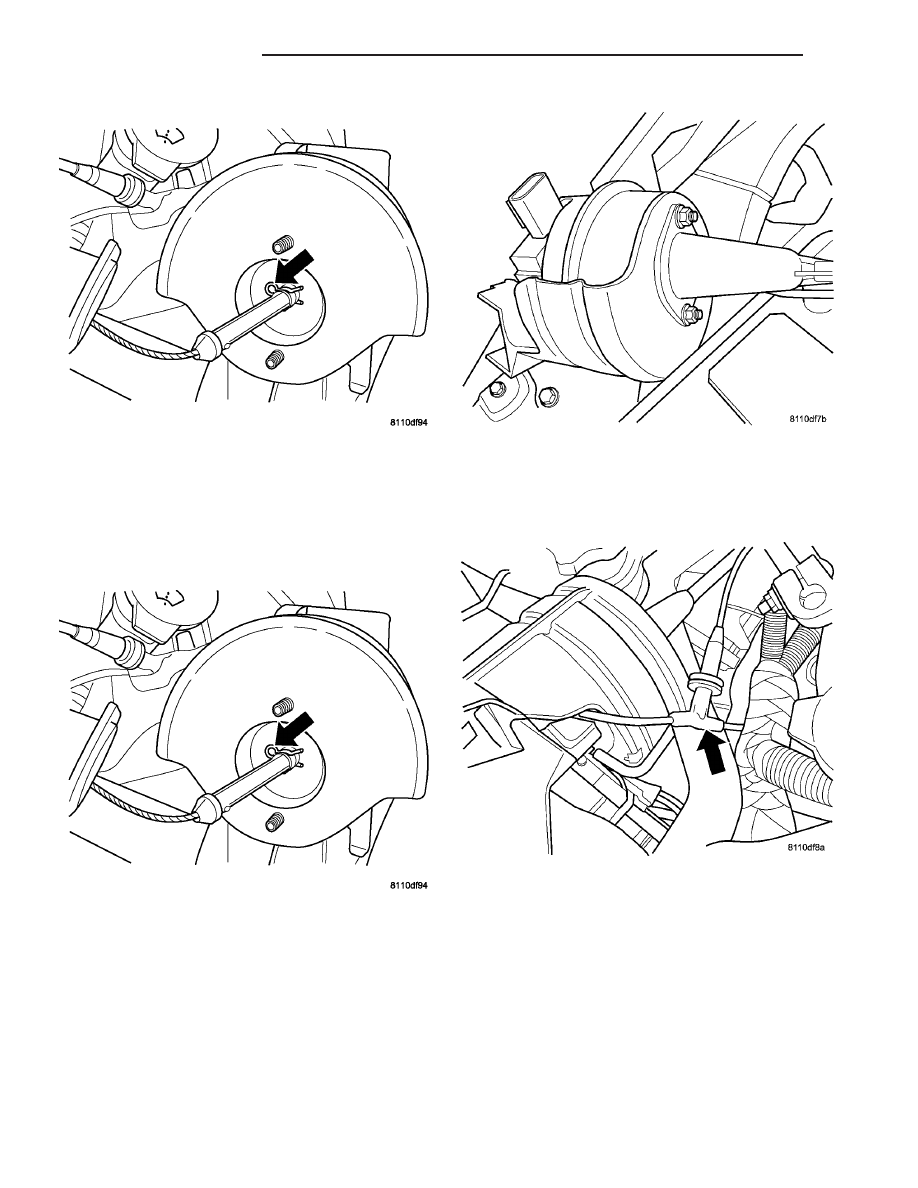

Fig. 9 CABLE CLIP

Fig. 10 CABLE CLIP

Fig. 11 CABLE TO SERVO MOUNTING

Fig. 12 VACUUM HOSE

8P - 4

SPEED CONTROL

CS

SERVO (Continued)

(5) Install the servo bracket bolt (Fig. 13)
(6) Tighten bolt to 5.6 N·m (50 in. lbs.).
(7) Connect the negative battery cable.

SWITCH

REMOVAL

(1) Disconnect the negative battery cable.

(2) Remove the Driver side Airbag (Fig. 14), (Refer

to 8 - ELECTRICAL/RESTRAINTS/DRIVER AIRBAG
- REMOVAL).

(3) Remove the speed control switch mounting

screw (Fig. 15).

(4) Disconnect the electrical connector from switch.
(5) Remove switch.

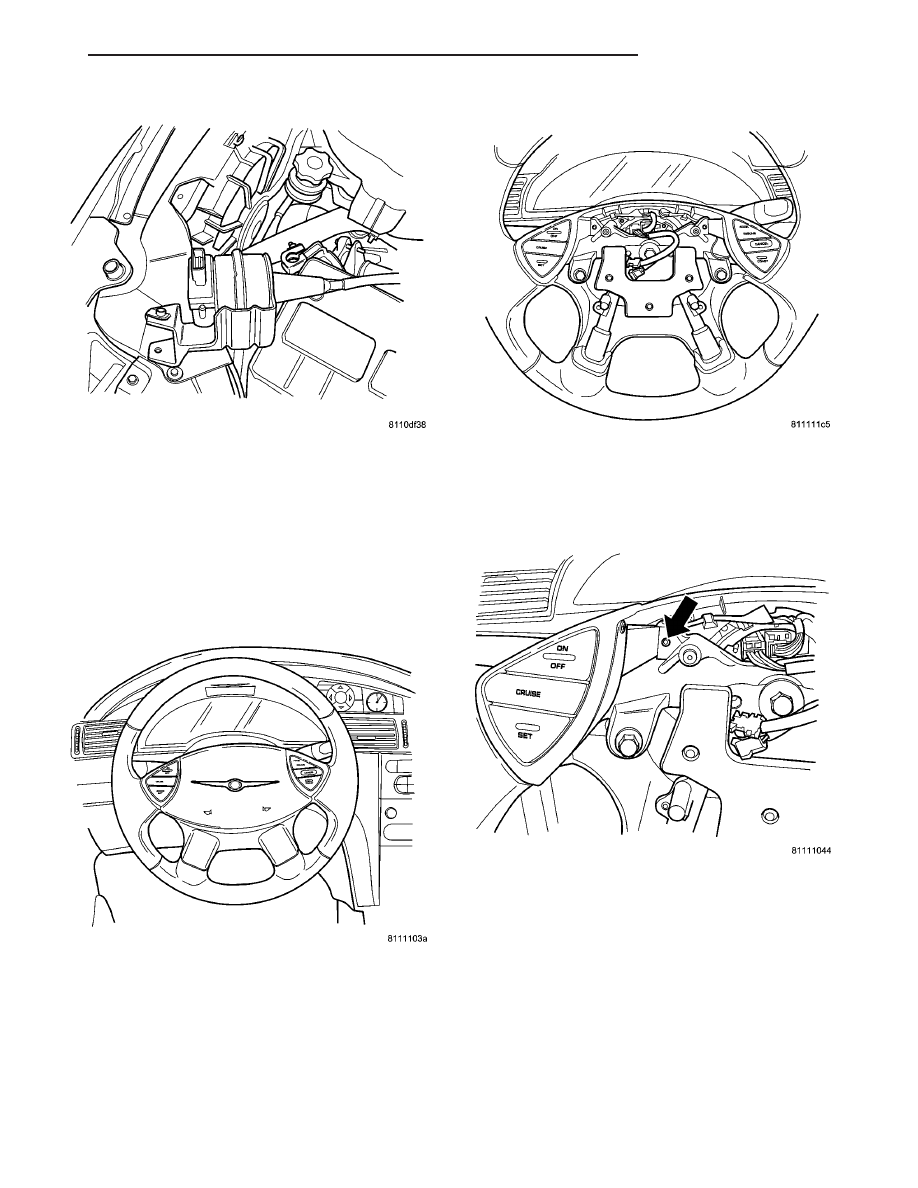

Fig. 13 SERVO & BRACKET

STEERING WHEEL & SWITCHES

Fig. 14 AIRBAG REMOVED

Fig. 15 SWITCH MOUNTING SCREW

CS

SPEED CONTROL

8P - 5

SERVO (Continued)

INSTALLATION

(1) Connect the electrical connector to switch.
(2) Install switch.
(3) Install the speed control switch mounting

screw (Fig. 16).

(4) Tighten Screw.

(5) Install the Driver side Airbag (Fig. 17), (Refer

to 8 - ELECTRICAL/RESTRAINTS/DRIVER AIRBAG
- INSTALLATION).

(6) Connect the negative battery cable (Fig. 18).

VACUUM RESERVOIR

REMOVAL

(1) Disconnect the negative and then the positive

battery cable.

(2) Remove battery.
(3) Disconnect the wiring harness from battery

tray (Fig. 19).

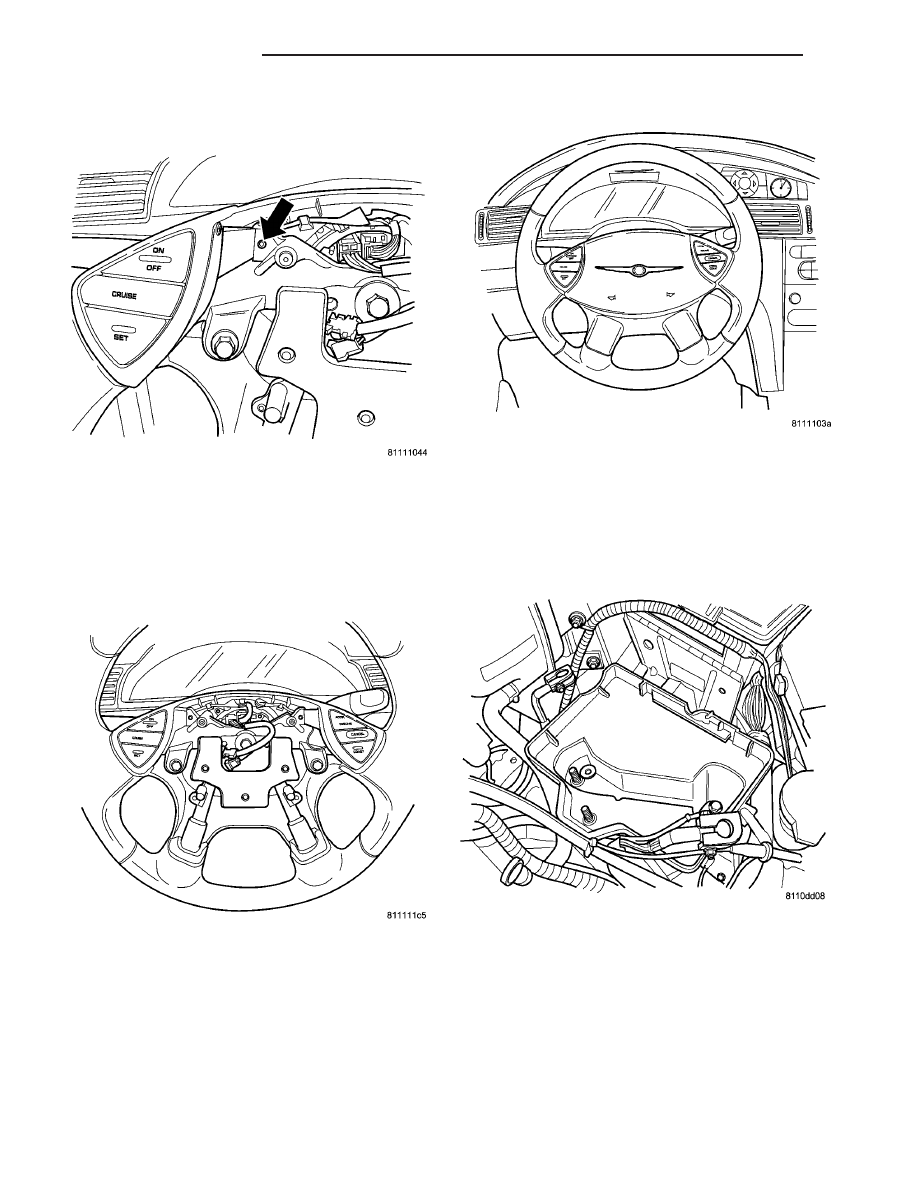

Fig. 16 SWITCH MOUNTING SCREW

Fig. 17 AIRBAG REMOVED

Fig. 18 STEERING WHEEL & SWITCHES

Fig. 19 BATTERY TRAY/ VACUUM RESERVOIR

8P - 6

SPEED CONTROL

CS

SWITCH (Continued)
