INSTALLATION

(1) Place lamp over retaining clips in liftgate lamp

unit retaining clips and firmly snap into place (Fig.
8).

(2) Place the liftgate lamp lens over the retaining

pins making sure that they are lined up and them
firmly snap into place (Fig. 7).

(3) Close liftgate.
(4) Connect the battery negative cable.
(5) Close hood.
(6) Verify vehicle and system operation.

LIFTGATE LAMP UNIT

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the liftgate trim panel (Refer to 23 -

BODY/INTERIOR/INTERIOR

TRIM

PANELS

-

REMOVAL) and (Fig. 9).

(3) With the trim panel on the bench, push in on

the side retaining clips of the liftgate lamp unit and
push through trim panel to remove (Fig. 10).

INSTALLATION

(1) Align the liftgate lamp unit in the liftgate door

trim panel opening and firmly snap into place (Fig.
10).

(2) Install the liftgate trim panel (Refer to 23 -

BODY/INTERIOR/INTERIOR

TRIM

PANELS

-

INSTALLATION) and (Fig. 9).

(3) Connect the battery negative cable.
(4) Verify vehicle and system operation.

READING LAMPS

REMOVAL

FRONT READING LAMP

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Open door.
(3) Using a trim stick (special tool #4755) or equiv-

alent, gently pry out from the bottom of the lamp
lens to remove (Fig. 11).

(4) Gently pry up on the edge of the lamp and pull

out of the overhead console to remove.

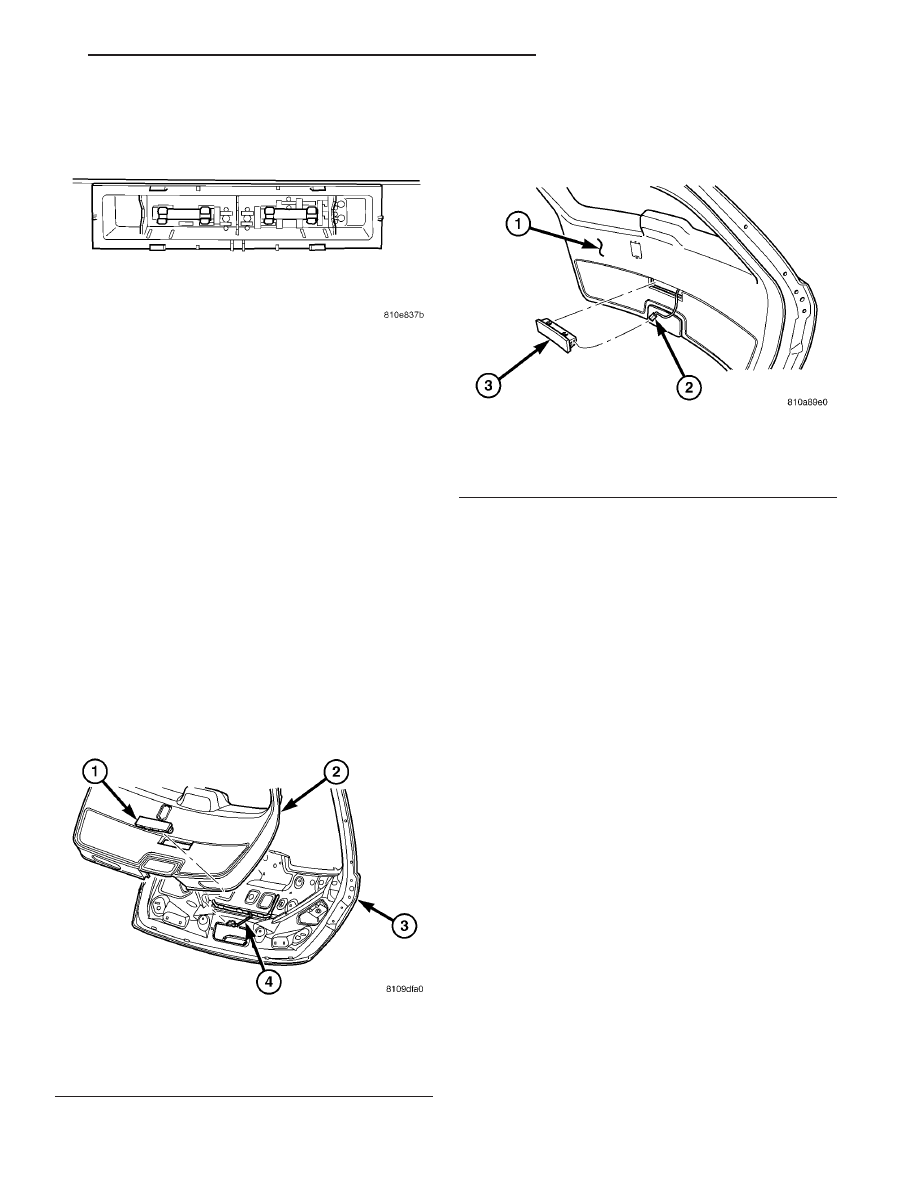

Fig. 8 LIFTGATE LAMP - REMOVAL

Fig. 9 LIFTGATE TRIM PANEL - REMOVE/INSTALL

1 - LIFTGATE LAMP UNIT
2 - LIFTGATE TRIM PANEL
3 - LIFTGATE PANEL
4 - LIFTGATE LAMP UNIT CONNECTOR

Fig. 10 LIFTGATE LAMP UNIT - REMOVE/INSTALL

1 - LIFTGATE TRIM PANEL
2 - LIFTGATE LAMP UNIT CONNECTOR
3 - LIFTGATE LAMP UNIT

CS

LAMPS/LIGHTING - INTERIOR

8L - 31

LIFTGATE LAMP (Continued)

REAR READING LAMPS - 2ND AND 3RD ROWS

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Open door.
(3) Using a trim stick (special tool #4755) or equiv-

alent, gently pry out from the side or bottom of the
lamp lens to remove (Fig. 12).

(4) Gently pry up on the edge of the lamp and pull

out of the overhead console to remove (Fig. 13).

INSTALLATION

FRONT READING LAMP

(1) Place lamp over retaining clips in overhead

console retaining clips and firmly snap into place.

(2) Place the front reading lamp lens over the

retaining pins making sure that they are lined up
and them firmly snap into place (Fig. 11).

(3) Connect the battery negative cable.
(4) Close hood.
(5) Verify vehicle and system operation.
(6) Close front door.

REAR READING LAMP - 2ND AND 3RD ROWS

(1) Place lamp over retaining clips in rear reading

lamp unit retaining clips and firmly snap into place
(Fig. 13).

(2) Place the rear reading lamp lens over the

retaining pins making sure that they are lined up
and them firmly snap into place (Fig. 12).

(3) Connect the battery negative cable.
(4) Close hood.
(5) Verify vehicle and system operation.
(6) Close front door.

VANITY LAMP

REMOVAL

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Open door.
(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on vanity lamp lens and
remove from the vanity (Fig. 14).

(4) Gently pry up on the edge of the lamp and pull

out of the vanity unit to remove (Fig. 15).

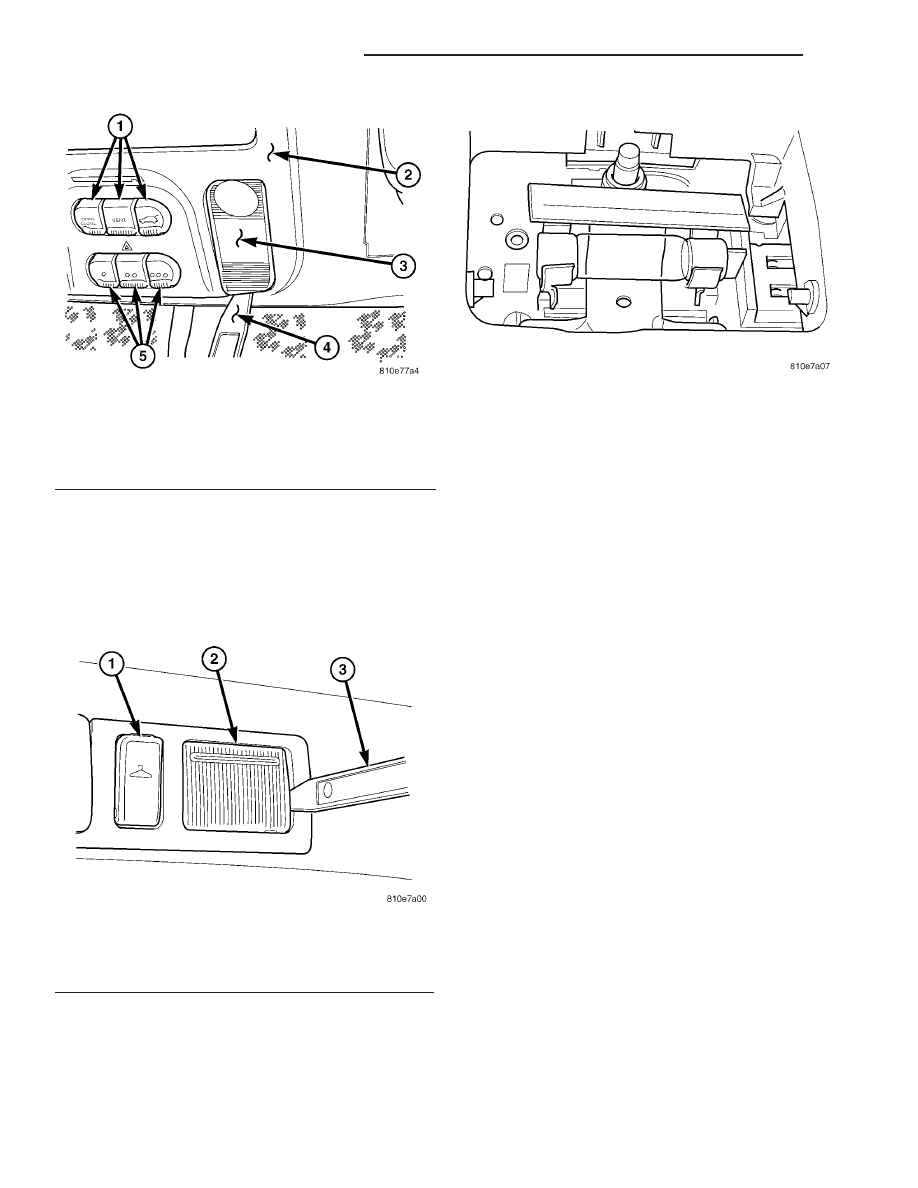

Fig. 11 FRONT READING LAMP LENS - REMOVAL

1 - POWER LIFTGATE, SUN ROOF CONTROLS (IF EQUIPPED)
2 - OVERHEAD CONSOLE
3 - FRONT READING LAMP LENS
4 - TRIM STICK (SPECIAL TOOL #C-4755)
5 - UNIVERSAL TRANSMITTER

Fig. 12 REAR READING LAMP LENS - REMOVAL

1 - COAT HOOK
2 - REAR READING LAMP LENS
3 - TRIM STICK (SPECIAL TOOL #C-4755)

Fig. 13 REAR READING LAMP - REMOVAL

8L - 32

LAMPS/LIGHTING - INTERIOR

CS

READING LAMPS (Continued)

INSTALLATION

(1) Place lamp over retaining clips in vanity unit

retaining clips and firmly snap into place (Fig. 15).

(2) Place the vanity lamp lens over the retaining

slots making sure that they are lined up and them
firmly snap into place (Fig. 14).

(3) Connect the battery negative cable.
(4) Close hood.
(5) Verify vehicle and system operation.
(6) Close door.

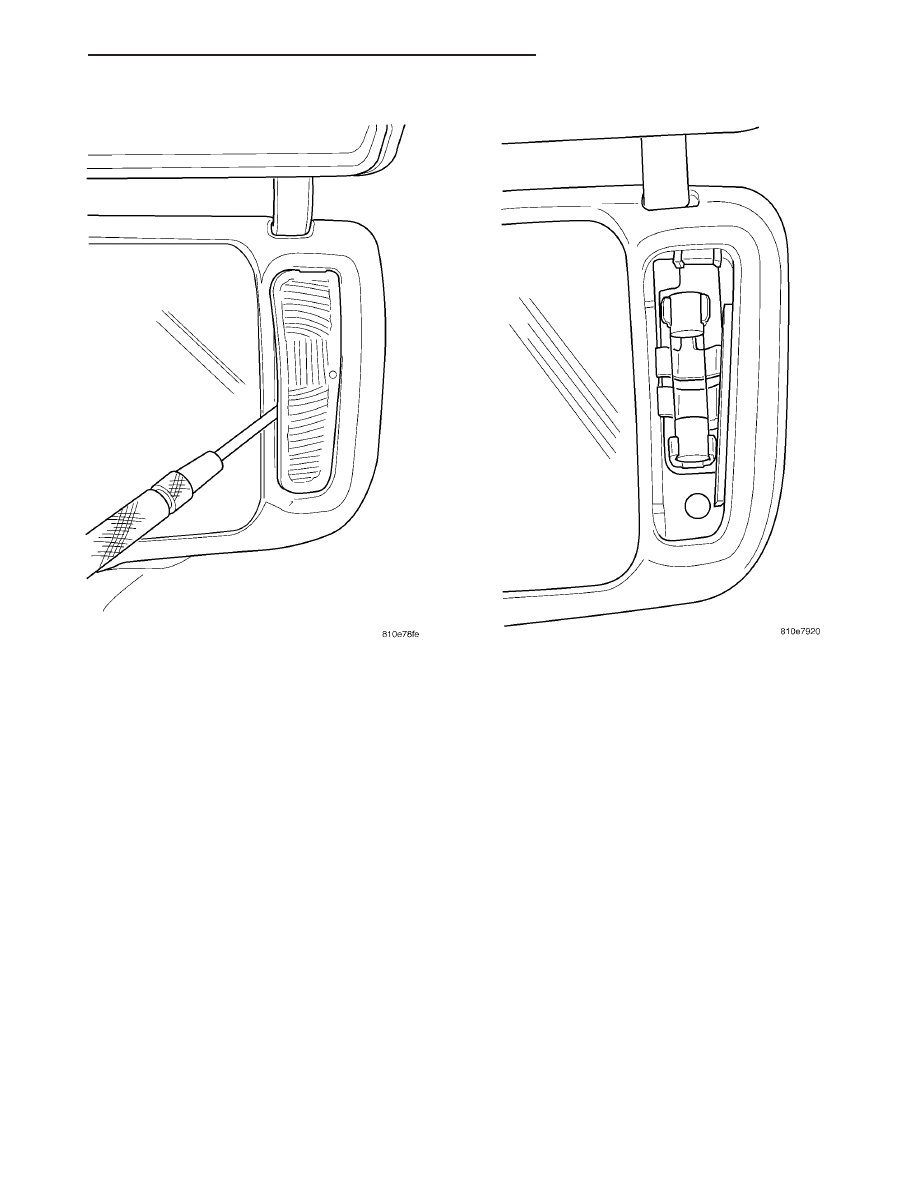

Fig. 14 VANITY LAMP LENS - REMOVAL

Fig. 15 VANITY LAMP - REMOVAL

CS

LAMPS/LIGHTING - INTERIOR

8L - 33

VANITY LAMP (Continued)
