Chrysler Pacifica. Manual - part 407

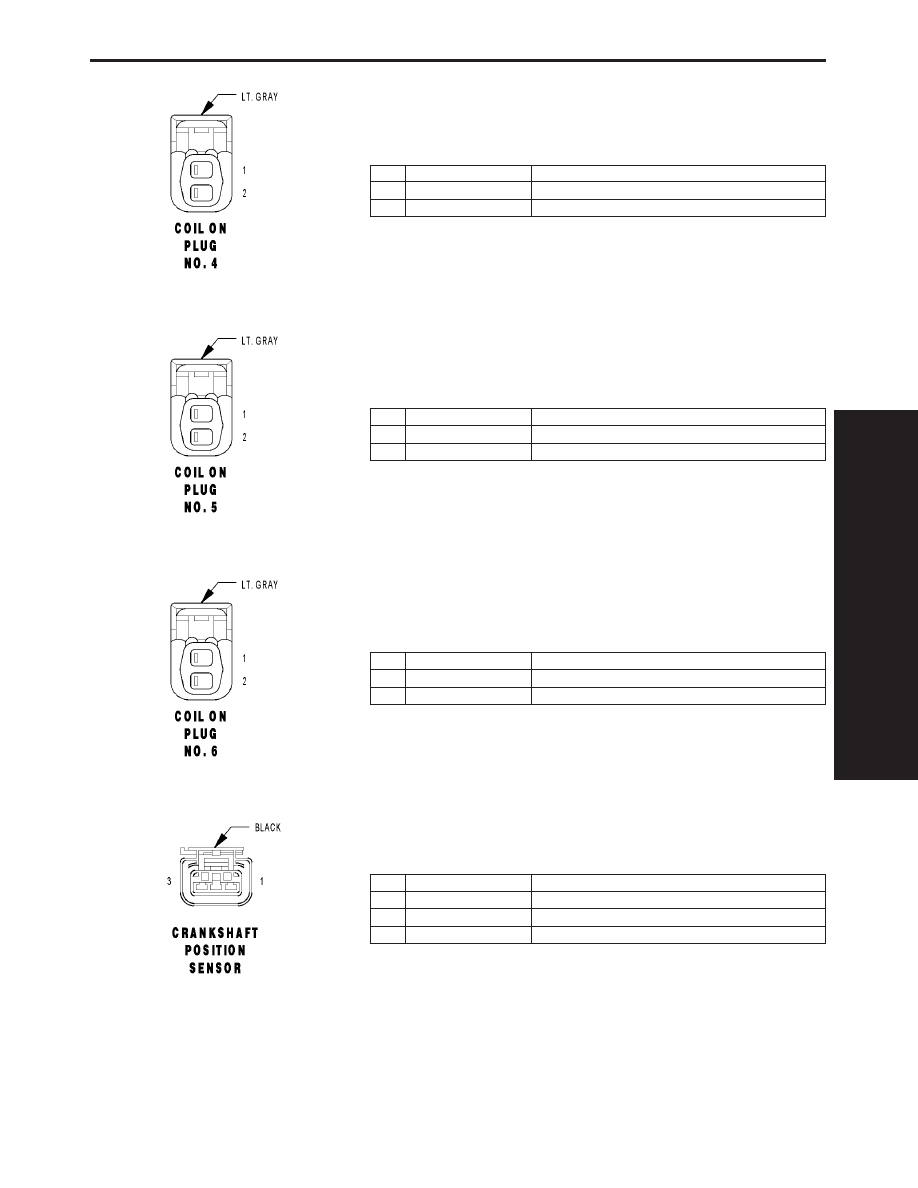

COIL ON PLUG NO. 4 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K15 16DB

COIL CONTROL NO. 4

COIL ON PLUG NO. 5 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K16 16DB/YL

COIL CONTROL NO. 5

COIL ON PLUG NO. 6 - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K10 16DB/OR

COIL CONTROL NO. 6

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 20BR/LB

CKP SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

349

CONNECTOR PINOUTS

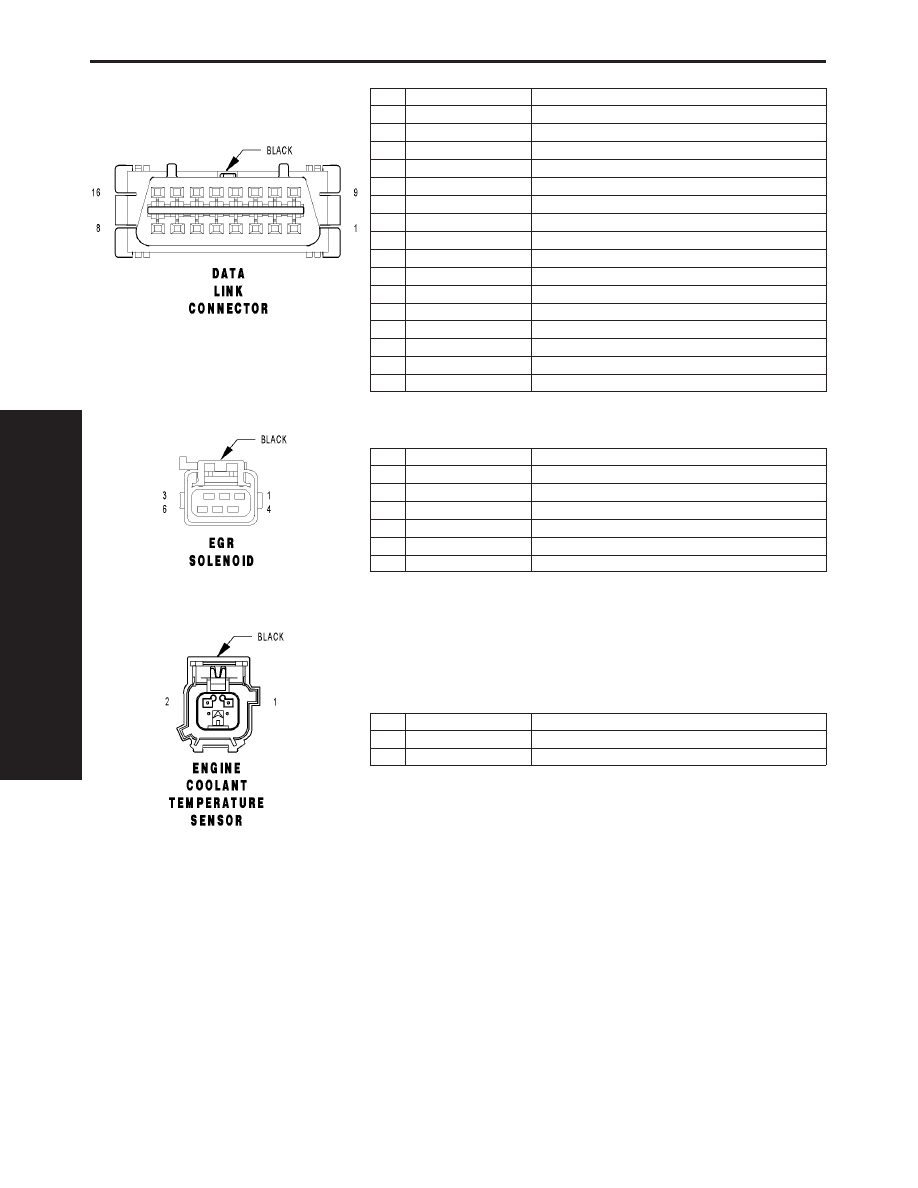

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/GY

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

D24 20WT/YL

FLASH ABS

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

EGR SOLENOID - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20DB/LG

EGR SIGNAL

2

F855 20PK/YL

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z335 18BK/WT

GROUND

5

-

-

6

K35 18DB/VT

EGR SOL CONTROL

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K2 18VT/OR

ECT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

350

CONNECTOR PINOUTS

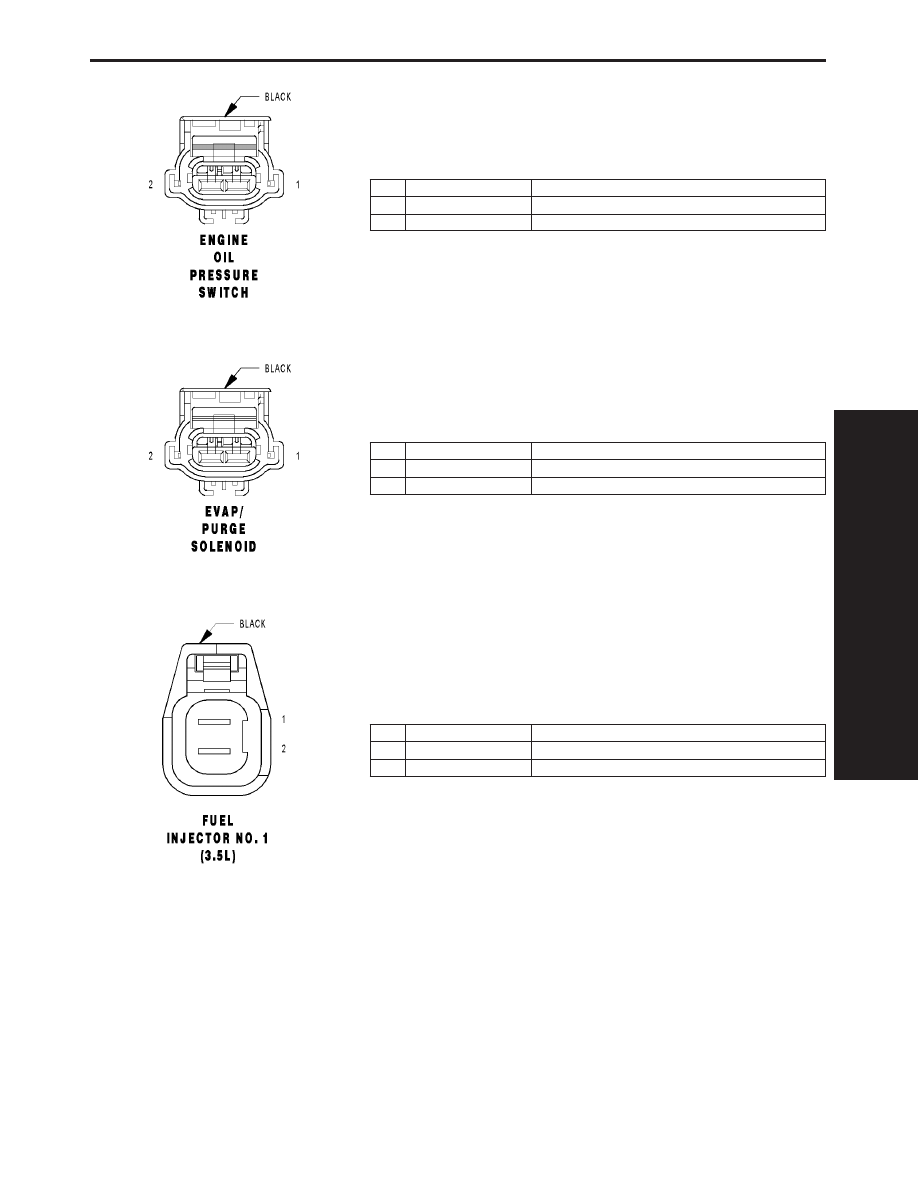

ENGINE OIL PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 20DB/WT

EVAP PURGE CONTROL

2

K70 20DB/BR

EVAP PURGE RETURN

FUEL INJECTOR NO. 1 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

351

CONNECTOR PINOUTS

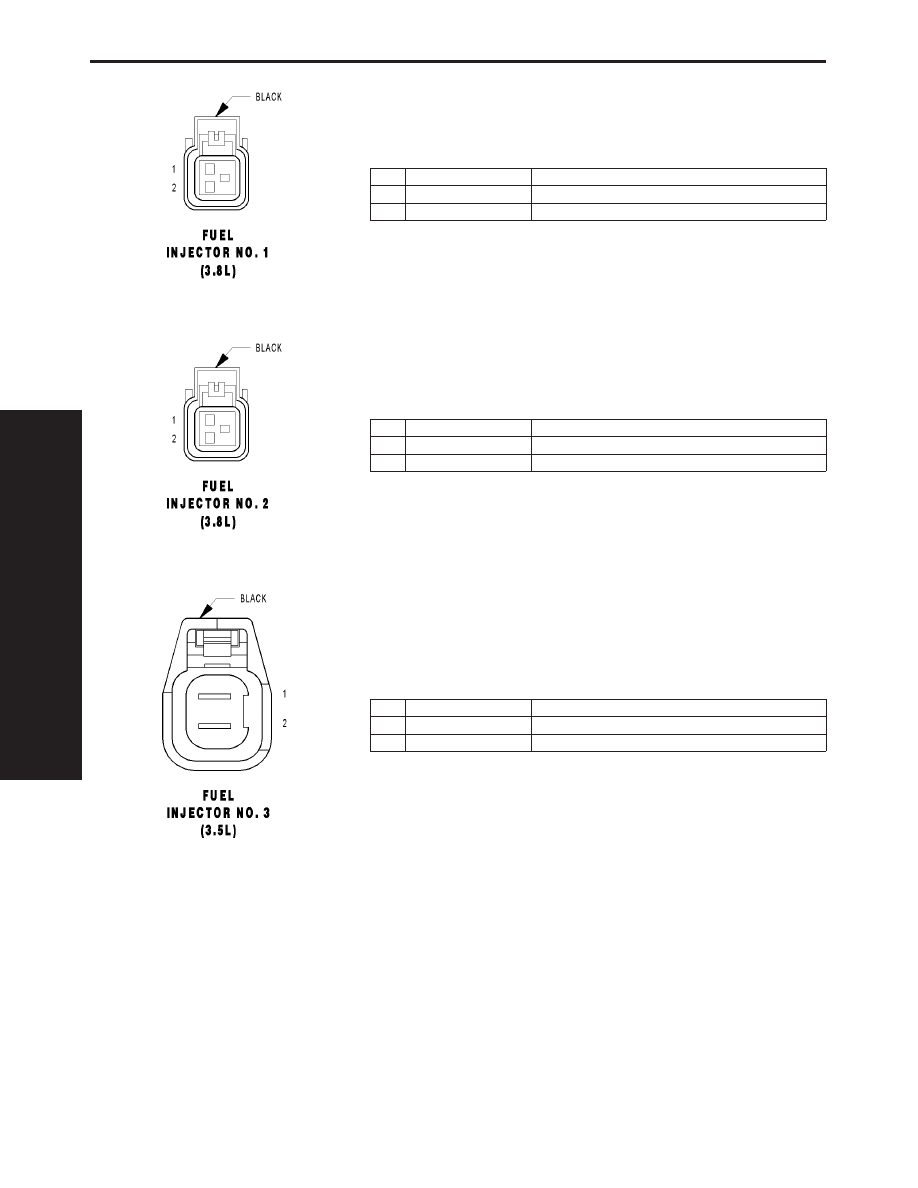

FUEL INJECTOR NO. 1 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 3 (3.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

352

CONNECTOR PINOUTS
