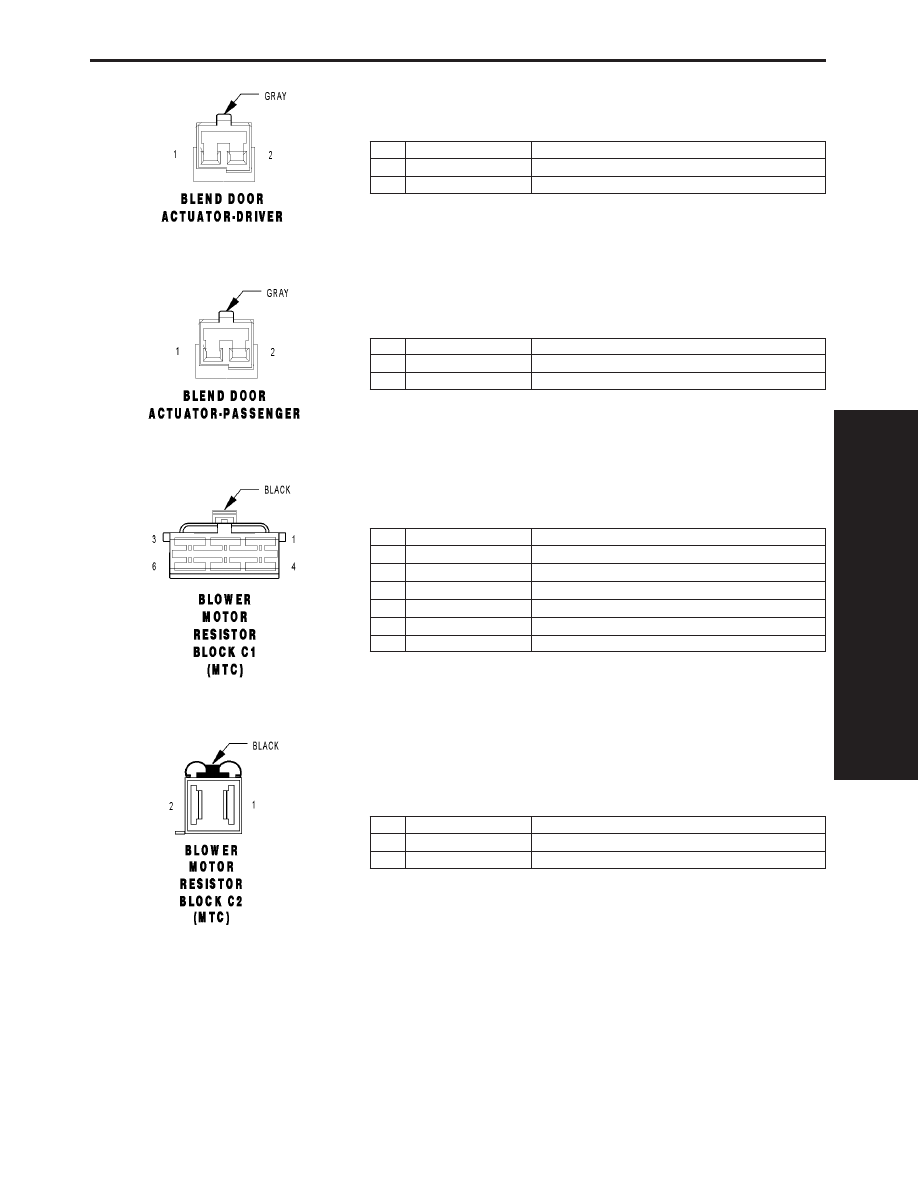

BLEND DOOR ACTUATOR-DRIVER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG

DRIVER BLEND DOOR DRIVER (A)

2

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

BLEND DOOR ACTUATOR-PASSENGER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER (A)

BLOWER MOTOR RESISTOR BLOCK C1 (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

BLOWER MOTOR RESISTOR BLOCK C2 (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C112 12DG

BLOWER SUPPLY

2

C113 12BK

BLOWER DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1129

CONNECTOR PINOUTS

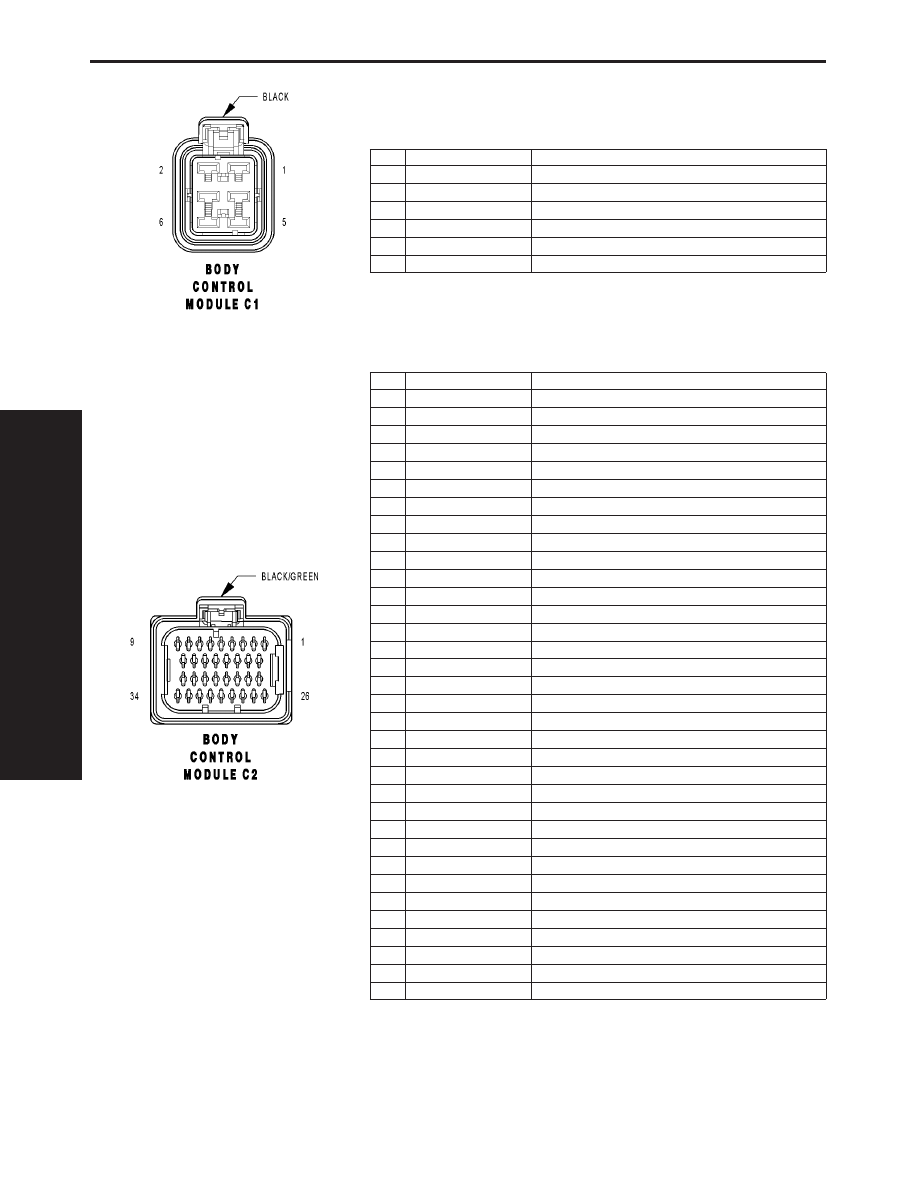

BODY CONTROL MODULE C1 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+)

2

A101 12VT/RD

FUSED B(+)

3

Z100 16BK/VT

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-

BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG/WT

LEFT FRONT TURN SIGNAL LAMP DRIVER

2

L63 18DG/WT

LEFT REAR TURN SIGNAL LAMP DRIVER

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL LAMP DRIVER

4

L62 18WT/DB

RIGHT REAR TURN SIGNAL LAMP DRIVER

5

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

-

-

8

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

9

-

-

10

W13 18BR/WT

REAR WIPER MOTOR CONTROL

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

A114 20GY/RD

FUSED B(+)

19

Z10 18BK/TN

GROUND

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

M22 18YL/OR

COURTESY LAMPS DRIVER

27

-

-

28

-

-

29

-

-

30

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

31

-

-

32

L1 18WT/LG

BACK-UP LAMP DRIVER

33

-

-

34

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1130

CONNECTOR PINOUTS

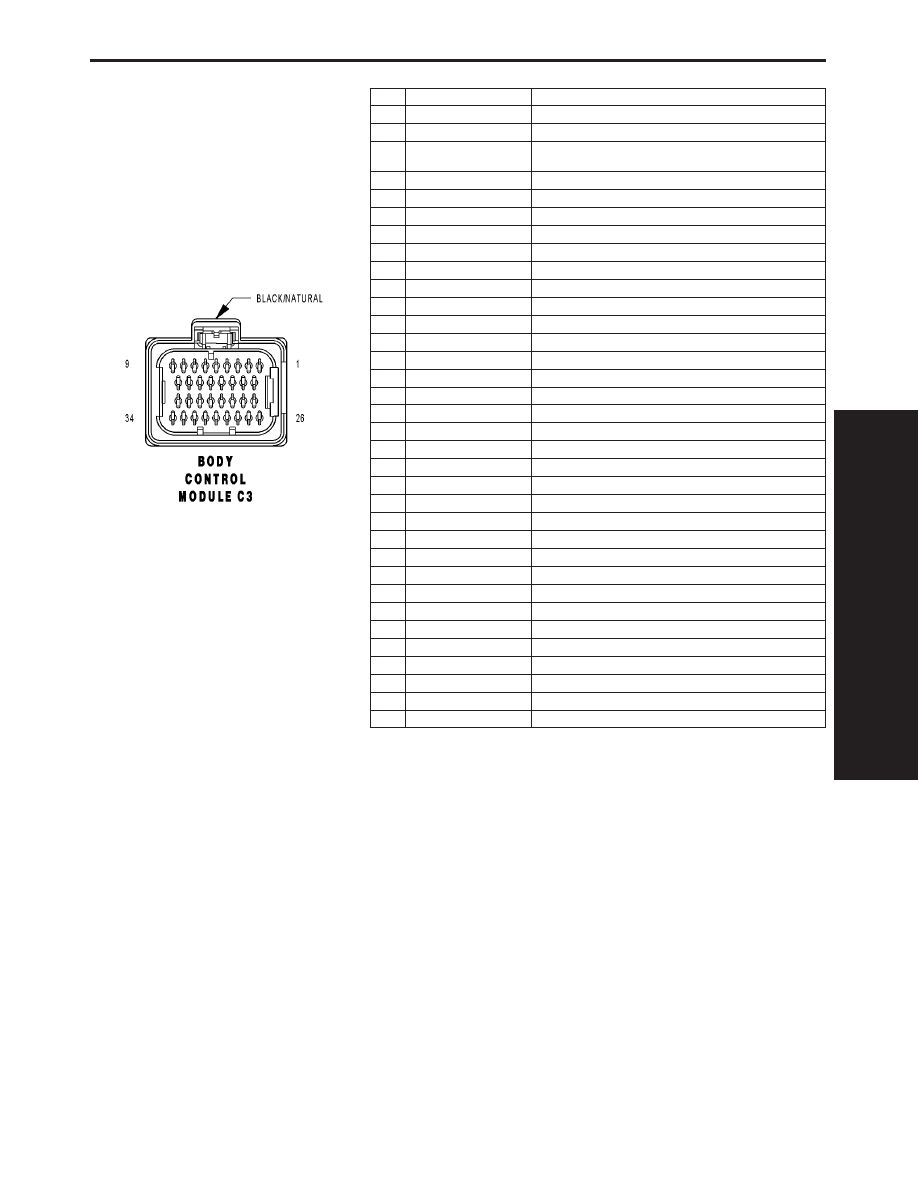

BODY CONTROL MODULE C3 - BLACK/NATURAL 34 WAY

CAV

CIRCUIT

FUNCTION

1

N5 20DB/WT

FUEL LEVEL SENSOR SIGNAL NO. 2

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G153 20VT/GY (POWER
LIFTGATE)

LIFTGATE MODULE WAKE UP SIGNAL

4

-

-

5

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

6

-

-

7

G25 20VT/TN

LIFTGATE SWITCH MUX

8

M24 18YL/WT

FRONT READING/COURTESY LAMPS DRIVER

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

N4 20DB/YL

FUEL LEVEL SENSOR SIGNAL NO. 1

24

D25 20WT/VT

PCI BUS

25

M11 18YL/VT

LIFTGATE COURTESY LAMP DRIVER

26

-

-

27

W17 20BR/LG

REAR WIPER PARK SWITCH SENSE

28

P31 18TN/YL (BASE)

LIFTGATE RELEASE DRIVER

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G10 20VT/LG

DRIVER SEAT BELT SWITCH SENSE

31

-

-

32

-

-

33

-

-

34

M27 18YL/LB

RAIL LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1131

CONNECTOR PINOUTS

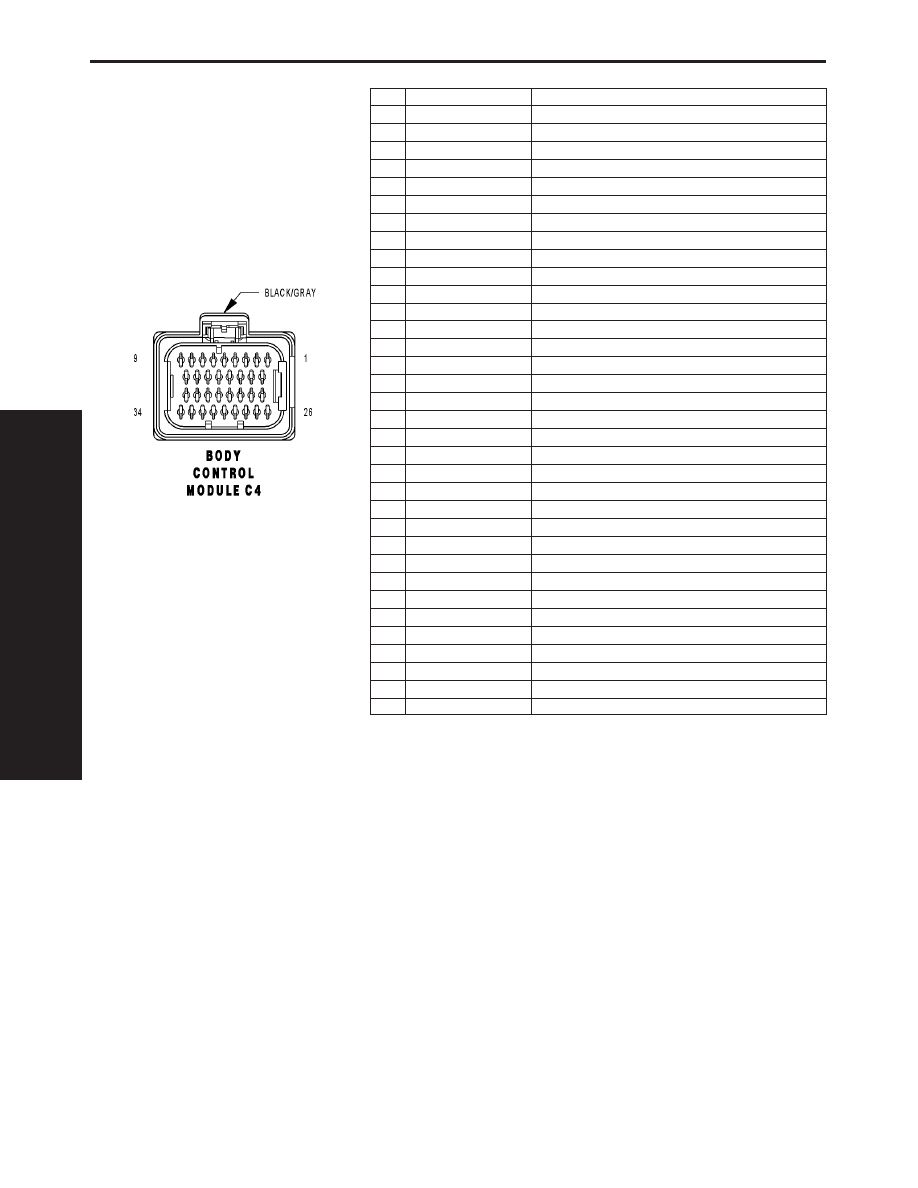

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

6

G69 22VT/WT

VTSS INDICATOR DRIVER

7

-

-

8

-

-

9

L161 20WT/LG

LEFT TURN SIGNAL

10

-

-

11

-

-

12

-

-

13

X920 22GY/OR

RADIO CONTROL MUX RETURN

14

G900 22OR/VT

IGNITION SWITCH SENSE RETURN

15

-

-

16

-

-

17

L160 22WT/TN

RIGHT TURN SIGNAL

18

-

-

19

-

-

20

-

-

21

-

-

22

G902 20VT/OR

MULTI-FUNCTION SWITCH MUX RETURN

23

-

-

24

-

-

25

-

-

26

M28 18YL/TN

GLOVE BOX LAMP DRIVER

27

-

-

28

-

-

29

-

-

30

-

-

31

W35 22BR/LG

FRONT WIPER HIGH/LOW SWITCH SENSE

32

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

33

L306 20LB/WT

RIGHT TURN SWITCH SENSE

34

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1132

CONNECTOR PINOUTS
