DISASSEMBLY AND ASSEMBLY

UNIT HOUSING RECONDITION

Heater-A/C housing must be removed from vehicle

before performing this operation. Refer to Heater-A/C
Unit Housing—Removal and Installation.

The heater a/c unit need not be disassembled to

replace the heater core. Refer to Heater Core replace-
ment in this section.

DISASSEMBLE

(1) Place Heater-A/C unit assembly on workbench

(Fig. 74) and (Fig. 75).

(2) Remove A/C mode motor (Fig. 76).
(3) Remove upper recirculation air inlet housing

(Fig. 77) and (Fig. 78).

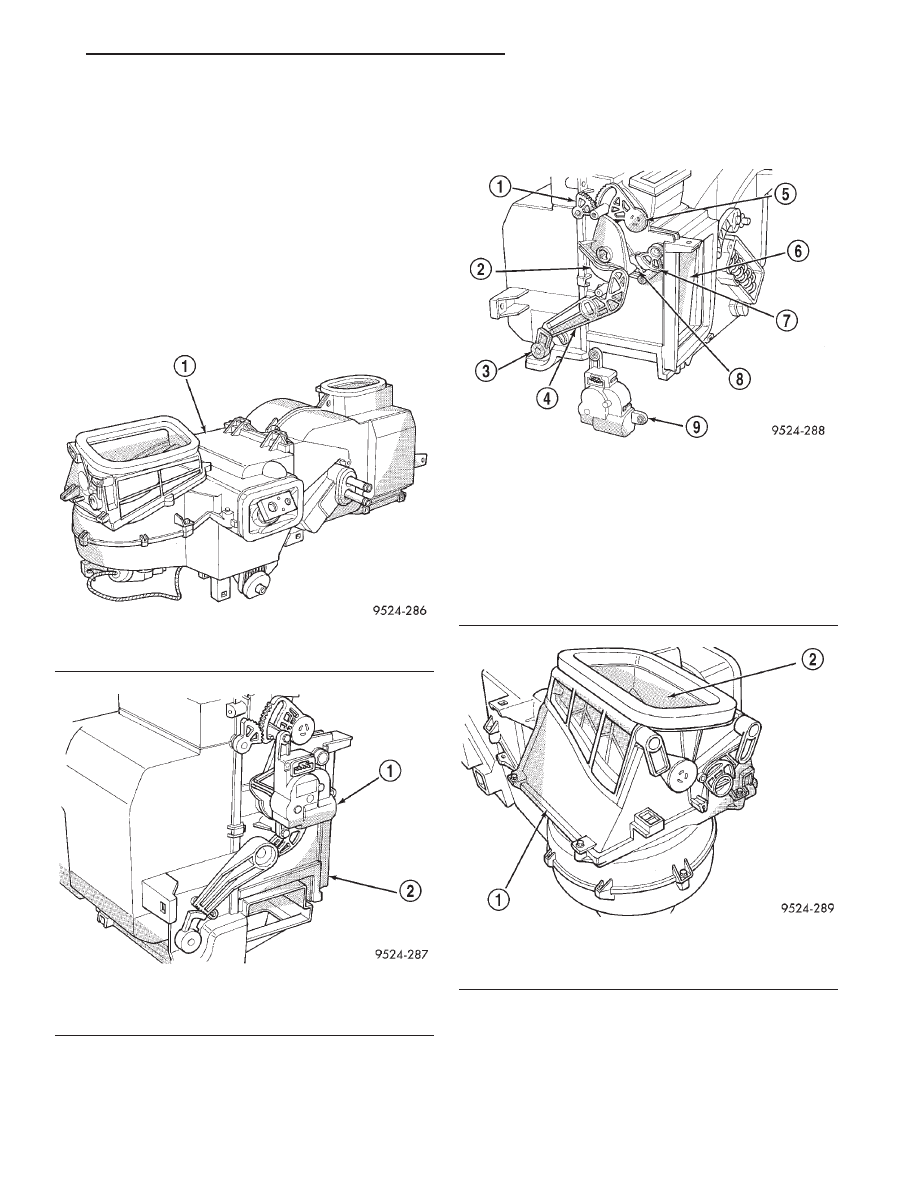

Fig. 74 Heater-A/C Unit

1 – HVAC UNIT

Fig. 75 Mode Motor Linkage

1 – MODE MOTOR
2 – HVAC UNIT

Fig. 76 Mode Motor

1 – DEFROST DOOR LEVER
2 – MODE CAM
3 – FLOOR DOOR LEVER
4 – FLOOR DOOR LEVER LINK
5 – DEFROST DOOR LINK LEVER
6 – PANEL DOOR
7 – PANEL DOOR LEVER
8 – PANEL DOOR LEVER LINK
9 – MODE MOTOR

Fig. 77 Recirculation Air Inlet

1 – RECIRCULATION HOUSING
2 – AIR INLET

JX

HEATING AND AIR CONDITIONING

24 - 33

(4) From inside of air inlet, depress release tang

on rear inlet door (Fig. 79).

(5) Remove rear Y-cam actuator lever (Fig. 80).
(6) Turn front toggle lever until it lines up with

slots on housing.

(7) Pull straight up on toggle lever and slide toggle

lever from underneath front actuator lever (Fig. 80).

(8) Remove front toggle lever (Fig. 80).
(9) Remove Y-cam rear lever (Fig. 80).
(10) Unsnap

and

remove

rear

air

inlet

door

(Fig. 81).

(11) Front air inlet door and lever is serviced with

recirculation housing.

(12) Remove

blower

motor

wiring

at

resistor

(Fig. 82).

(13) Remove blower motor (Fig. 83).
(14) Using a flat blade pry tool, Pull up on tab at

evaporator probe cover (Fig. 84). Turn evaporator
probe cover clockwise 90°.

(15) Remove evaporator probe cover. Pull evapora-

tor needle from evaporator (Fig. 85).

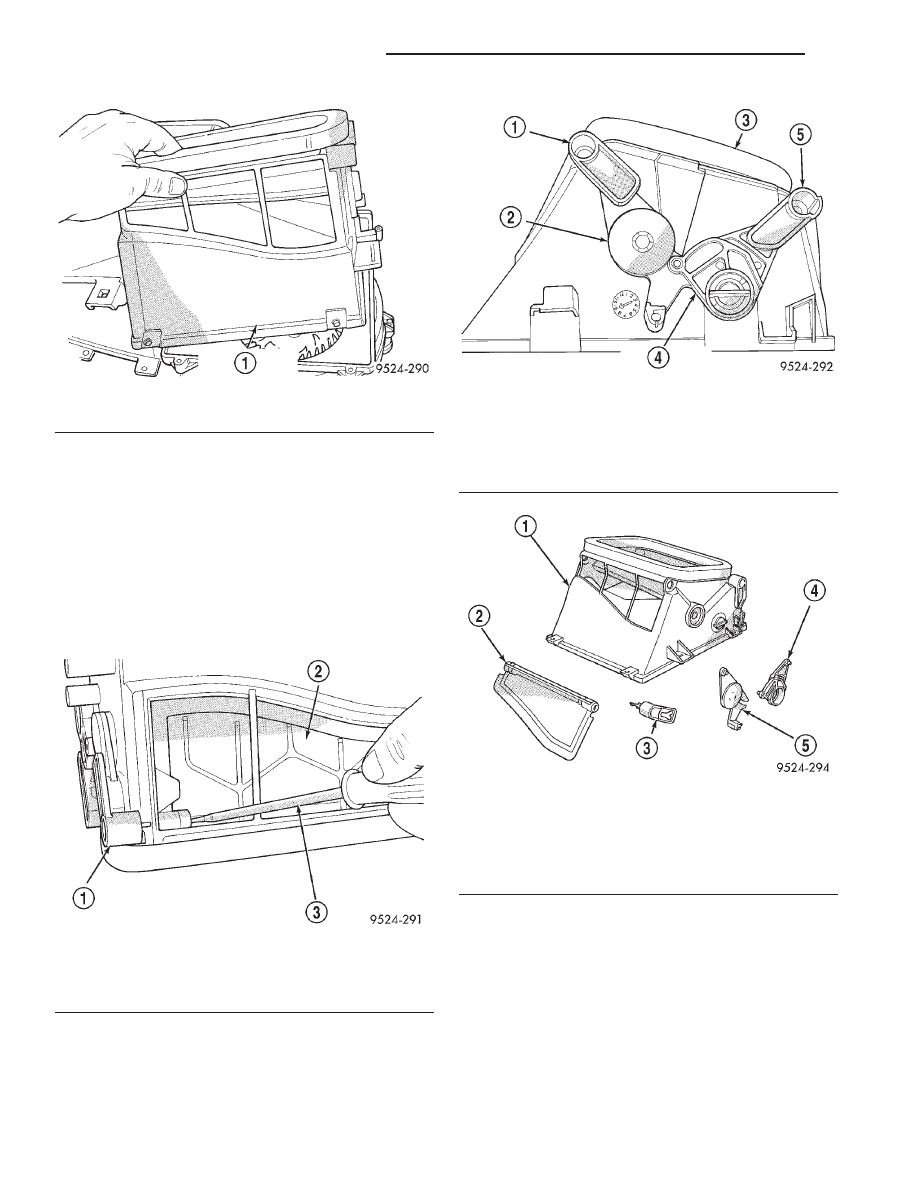

Fig. 78 Recirculation Housing Removal

1 – RECIRCULATION HOUSING

Fig. 79 Rear Y-Cam Release

1 – Y-CAM ACTUATOR LEVER
2 – REAR DOOR
3 – FLAT BLADE PRY TOOL

Fig. 80 Rear Y-Cam Actuator

1 – REAR Y-CAM ACTUATOR LEVER
2 – REAR LEVER
3 – AIR INLET
4 – FRONT TOGGLE LEVER
5 – FRONT ACTUATOR LEVER

Fig. 81 Rear Air Inlet Door

1 – RECIRC HOUSING
2 – REAR DOOR
3 – REAR Y-CAM ACTUATOR LEVER
4 – FRONT TOGGLE LEVER
5 – REAR LEVER

24 - 34

HEATING AND AIR CONDITIONING

JX

DISASSEMBLY AND ASSEMBLY (Continued)

(16) Remove blower motor resistor (Fig. 86).
(17) Remove clips retaining evaporator housing to

heater/distribution housing (Fig. 87).

(18) Separate evaporator housing from heater/dis-

tribution housing (Fig. 88).

(19) Remove seal around evaporator tube inlet

(Fig. 89).

(20) Remove

evaporator

housing

upper

cover

(Fig. 90).

(21) Lift evaporator out of lower housing (Fig. 91).

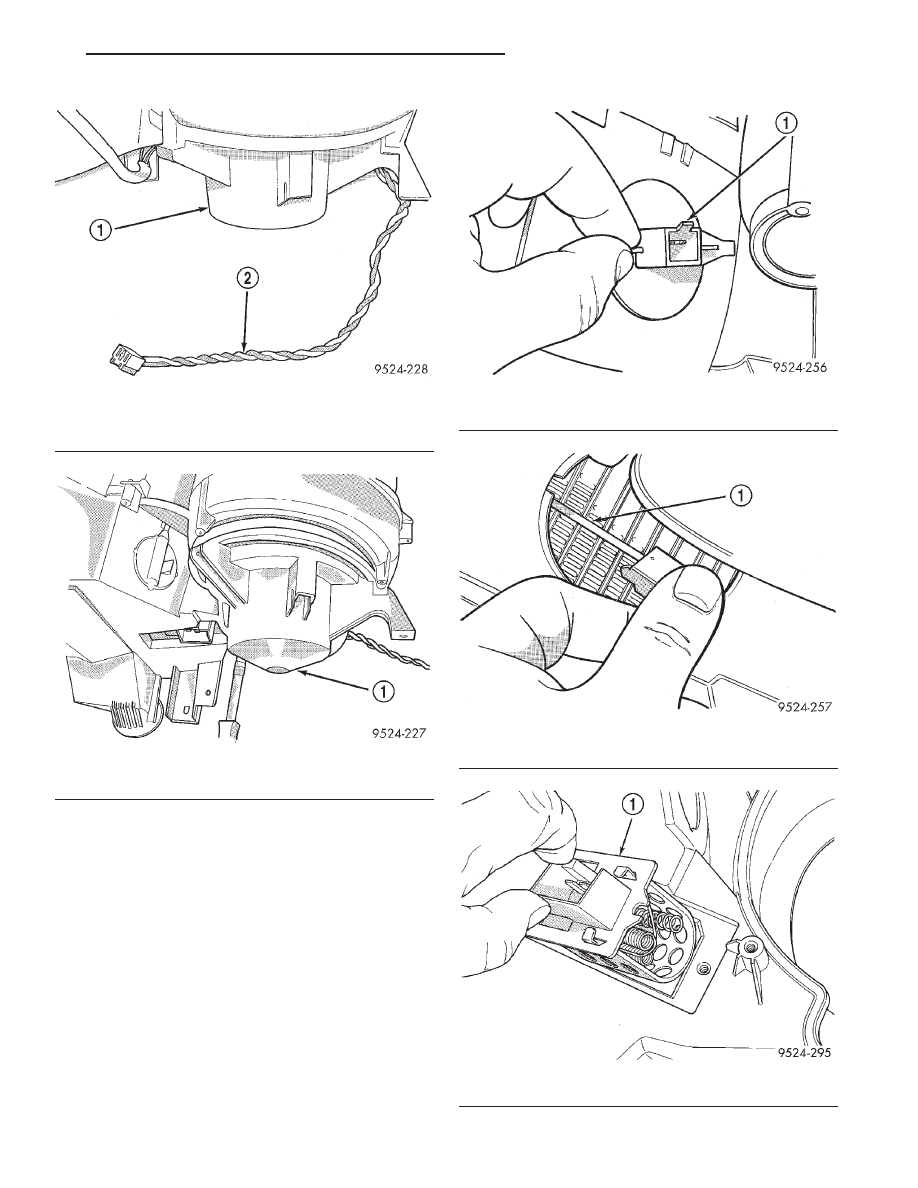

Fig. 82 Blower Motor Wiring

1 – BLOWER MOTOR
2 – BLOWER MOTOR WIRING

Fig. 83 Blower Motor

1 – BLOWER MOTOR

Fig. 84 Evaporator Probe

1 – EVAPORATOR PROBE

Fig. 85 Evaporator Probe Needle

1 – EVAPORATOR PROBE NEEDLE

Fig. 86 Blower Motor Resistor

1 – BLOWER RESISTOR

JX

HEATING AND AIR CONDITIONING

24 - 35

DISASSEMBLY AND ASSEMBLY (Continued)

(22) Remove styrofoam seal around evaporator.
(23) Remove lower heat/distribution housing clips.

Remove housing (Fig. 92).

(24) Remove heater core cover (Fig. 93) and

(Fig. 94).

(25) Slide

heater

core

out

of

heater

housing

(Fig. 95).

(26) Remove temperature door lever link retaining

screw (Fig. 96).

(27) Remove temperature door lever link (Fig. 97).
(28) From the panel door air opening, using a long

thin screwdriver, push in clip for floor door gear.
Remove floor door gear (Fig. 98).

(29) Turn floor door lever link until it aligns with

slots cut into it (Fig. 99). Remove floor door lever link
(Fig. 100).

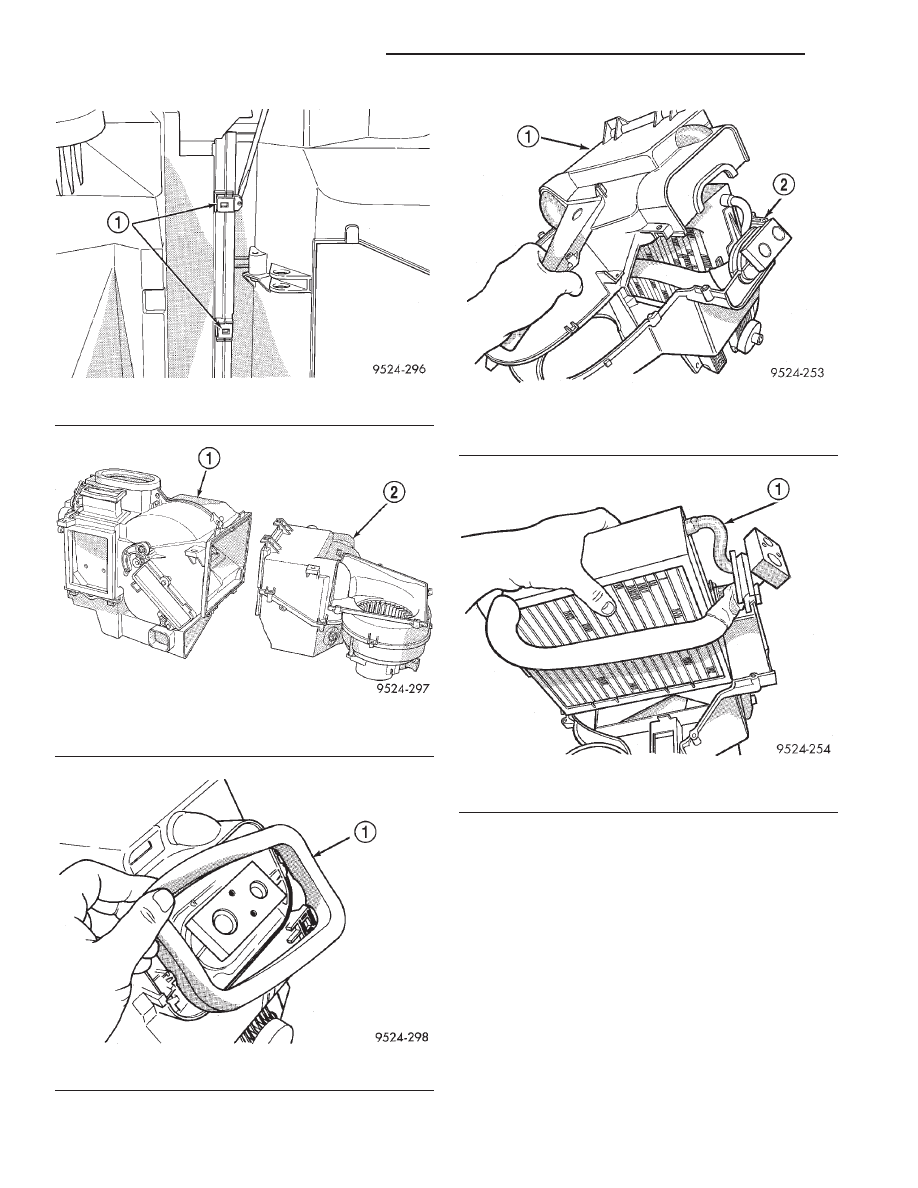

Fig. 87 Housing Clips

1 – MOUNTING CLIPS

Fig. 88 Separate Housings

1 – HEATER DISTRIBUTION HOUSING
2 – A/C EVAPORATOR HOUSING

Fig. 89 Evaporator Tube Inlet Seal

1 – EVAPORATOR CORE SEAL

Fig. 90 Evaporator Housing Upper Cover

1 – EVAPORATOR HOUSING COVER
2 – EVAPORATOR HOUSING

Fig. 91 Remove Evaporator From Housing

1 – EVAPORATOR

24 - 36

HEATING AND AIR CONDITIONING

JX

DISASSEMBLY AND ASSEMBLY (Continued)
