(32) Set up a dial indicator on the reverse clutch

pack as shown in (Fig. 283).

(33) Using moderate pressure, press down and

hold (near indicator) reverse clutch disc with screw-
driver or suitable tool and zero dial indicator (Fig.
284). When releasing pressure, indicator should
advance 0.005-0.010. as clutch pack relaxes.

(34) Apply 30 psi (206 kPa) air pressure to the

reverse clutch hose on Tool 8391. Measure and record
reverse clutch pack measurement in four (4) places,
90° apart.

(35) Take average of four measurements and com-

pare with reverse clutch pack clearance specification.
The reverse clutch pack clearance is 0.89-1.37
mm (0.035-0.054 in.). Select the proper reverse
clutch snap ring to achieve specifications:

(36) To complete the assembly, reverse clutch and

overdrive clutch must be removed.

(37) Install the #2 needle bearing (Fig. 285).

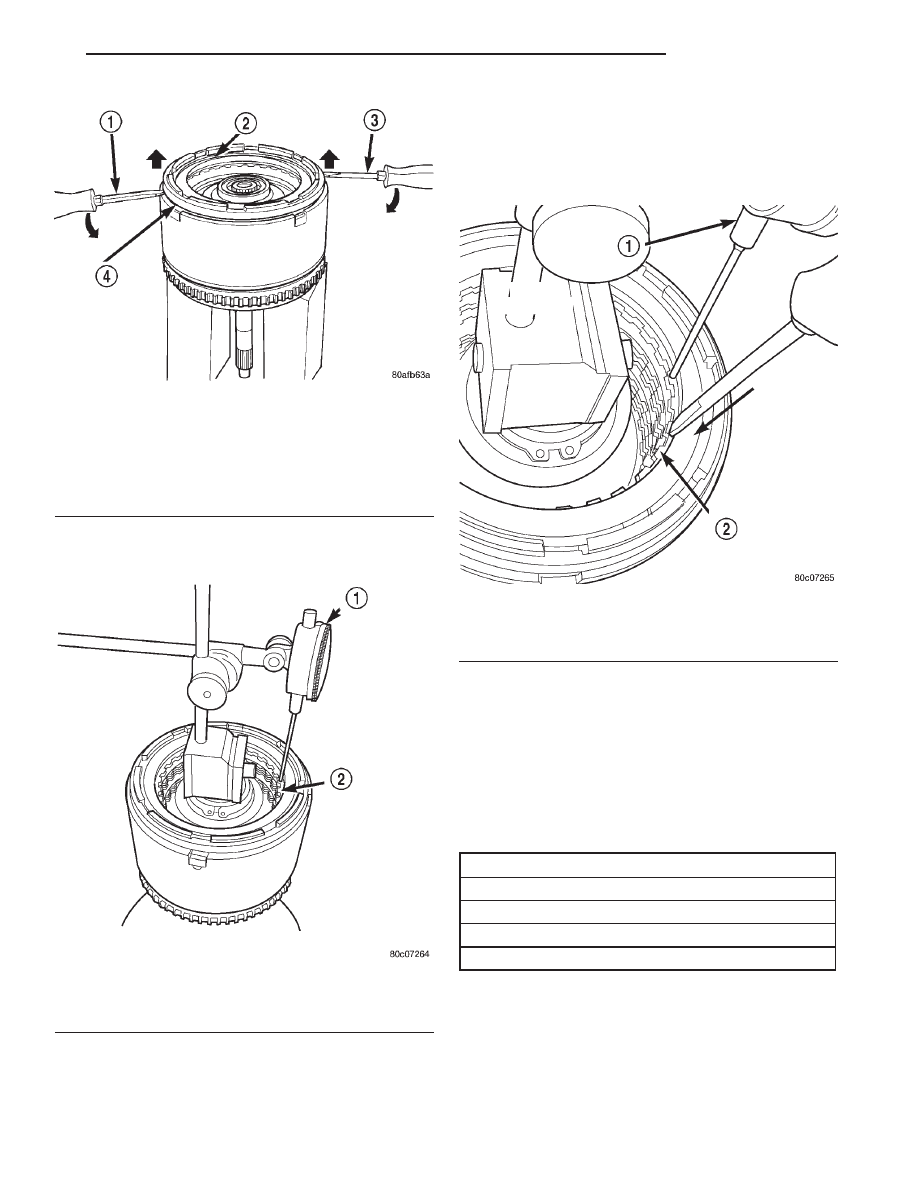

Fig. 282 Pry Up Reaction Plate to Seat Against Snap

Ring

1 – SCREWDRIVER
2 – SNAP RING
3 – SCREWDRIVER
4 – MUST RAISE REVERSE REACTION PLATE TO RAISE SNAP

RING

Fig. 283 Measure Reverse Clutch Pack Clearance

1 – DIAL INDICATOR
2 – REVERSE CLUTCH

Fig. 284 Press Down on Reverse Clutch and Zero

Indicator

1 – DIAL INDICATOR
2 – REVERSE CLUTCH

REVERSE CLUTCH SNAP RING THICKNESS

4377195

1.53-1.58 mm (0.060-0.062 in.)

4412871

1.77-1.83 mm (0.070-0.072 in.)

4412872

2.02-2.07 mm (0.080-0.082 in.)

4412873

2.27-2.32 mm (0.090-0.091 in.)

JX

TRANSAXLE

21 - 95

DISASSEMBLY AND ASSEMBLY (Continued)

(38) Install the underdrive shaft assembly (Fig.

286).

(39) Install the #3 thrust washer to the underdrive

shaft assembly. Be sure five tabs are seated properly
(Fig. 287).

(40) Install the #3 thrust plate to the bottom of the

overdrive shaft assembly. Retain with petrolatum or
transmission assembly gel (Fig. 288).

(41) Install the overdrive shaft assembly (Fig.

289).

Fig. 285 Install No. 2 Needle Bearing

1 – #2 NEEDLE BEARING (NOTE 3 SMALL TABS)
2 – TABS UP

Fig. 286 Install Underdrive Shaft Assembly

1 – UNDERDRIVE SHAFT ASSEMBLY
2 – #2 NEEDLE BEARING

Fig. 287 Install No. 3 Thrust Washer

1 – #3 THRUST WASHER (NOTE 5 TABS)
2 – UNDERDRIVE SHAFT ASSEMBLY

Fig. 288 Install No. 3 Thrust Plate

1 – OVERDRIVE SHAFT ASSEMBLY
2 – DABS OF PETROLATUM (FOR RETENTION)
3 – #3 THRUST PLATE (NOTE 3 TABS)

21 - 96

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

(42) Reinstall overdrive and reverse clutch as

shown. Rechecking these clutch clearances is
not necessary.

TRANSAXLE—ASSEMBLY

To assemble the transaxle centerline, refer to the

following procedures.

Fig. 289 Install Overdrive Shaft Assembly

1 – OVERDRIVE SHAFT ASSEMBLY
2 – #3 THRUST PLATE
3 – #3 THRUST WASHER

Fig. 290 Input Clutch Assembly

1 – INPUT CLUTCH ASSEMBLY
2 – OVERDRIVE SHAFT ASSEMBLY

Fig. 291 Install Both Output Bearing Cups

1 – OUTPUT BEARING CUPS
2 – WRENCHES
3 – TOOL 5050

Fig. 292 Install Piston Retainer Gasket

1 – GASKET HOLES MUST LINE UP
2 – LOW/REVERSE CLUTCH PISTON RETAINER GASKET

JX

TRANSAXLE

21 - 97

DISASSEMBLY AND ASSEMBLY (Continued)

Fig. 293 Install Piston Retainer

1 – LOW/REVERSE CLUTCH PISTON RETAINER
2 – GASKET

Fig. 294 Install Retainer Attaching Screws

1 – LOW/REVERSE CLUTCH PISTON RETAINER
2 – SCREWDRIVER
3 – TORX-LOC SCREWS

Fig. 295 Install Low/Reverse Clutch Piston

1 – LOW/REVERSE CLUTCH PISTON
2 – LIP SEAL
3 – LIP SEAL

Fig. 296 Guide Bracket Disassembled

1 – GUIDE BRACKET
2 – PAWL
3 – SPLIT SLEEVE
4 – SPACER
5 – STEPPED SPACER
6 – ANTIRATCHET SPRING

21 - 98

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
