(3) Install 8-way connector and torque screw to 4

N·m (35 in. lbs.).

(4) Uncap and install transmission oil cooler lines.
(5) Install input speed sensor (Fig. 65) and torque

to 27 N·m (20 ft. lbs.).

(6) Install Transmission Control Module (TCM)

(Fig. 64).

(7) Install air cleaner assembly.
(8) Connect battery negative cable.
(9) Perform Transaxle Quick Learn Procedure.

Refer to Service Procedures.

TRANSMISSION RANGE SENSOR

The valve body assembly must be removed to gain

access to and replace the transmission range sensor.

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove engine air cleaner assembly.
(3) Disconnect gearshift cable from manual valve

lever (Fig. 68).

(4) Remove manual valve lever.
(5) Disconnect transmission range sensor connec-

tor.

(6) Hoist vehicle.
(7) Remove oil pan bolts (Fig. 69).

(8) Remove oil pan (Fig. 70).
(9) Remove oil filter (Fig. 71).

Fig. 67 Solenoid/Pressure Switch Assembly and

Gasket

1 – SOLENOID/PRESSURE SWITCH ASSEMBLY
2 – GASKET

Fig. 68 Gearshift Cable at Lever

1 – SHIFT CABLE
2 – SHIFT LEVER

Fig. 69 Oil Pan Bolts

1 – OIL PAN BOLTS (USE RTV UNDER BOLT HEADS)

JX

TRANSAXLE

21 - 39

REMOVAL AND INSTALLATION (Continued)

(10) Remove the valve body-to-transaxle case bolts

(Fig. 72).

NOTE: To ease removal of the valve body, turn the
manual valve lever fully clockwise to low or first
gear.

(11) Remove park rod rollers from guide bracket

and remove valve body from transaxle (Fig. 73) (Fig.
74).

CAUTION: The valve body manual shaft pilot may
distort and bind the manual valve if the valve body
is mishandled or dropped.

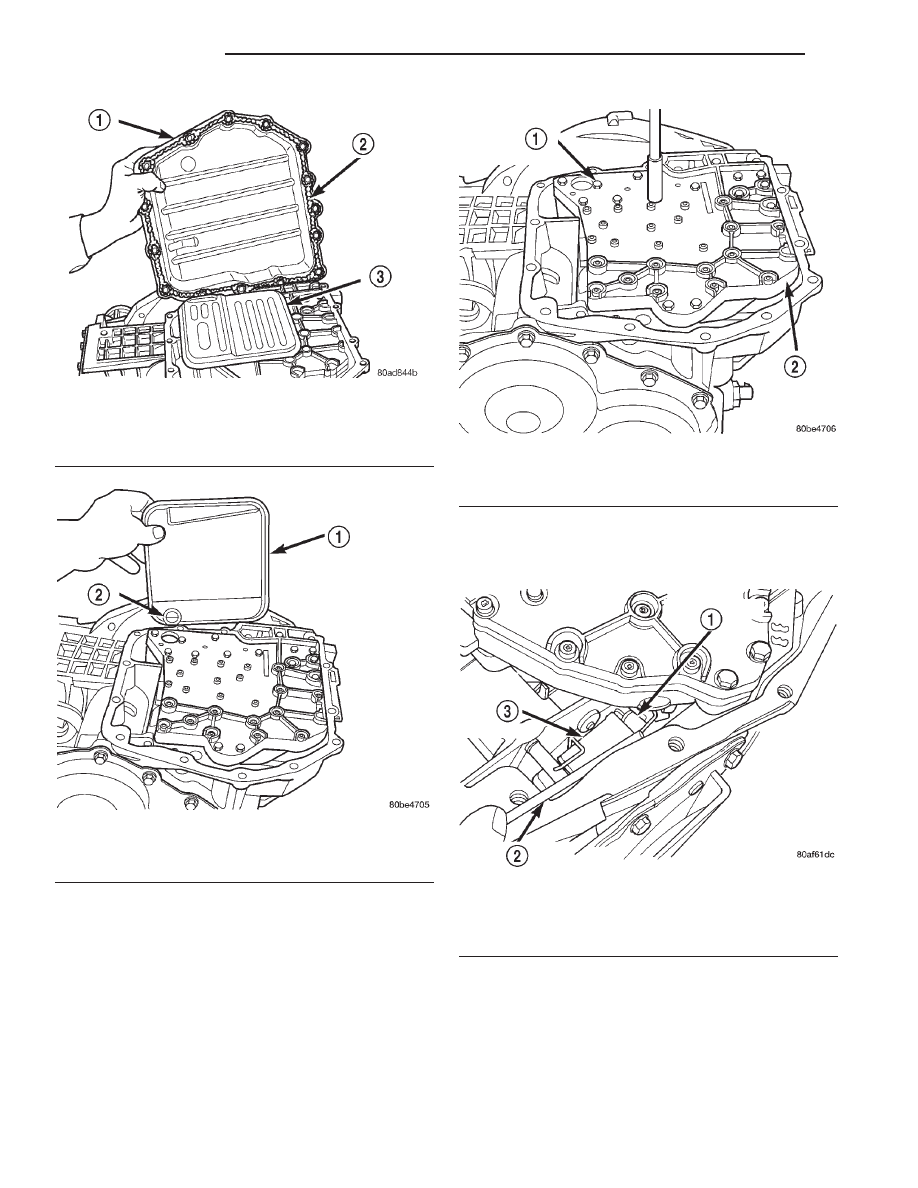

Fig. 70 Oil Pan

1 – OIL PAN
2 – 1/8 INCH BEAD OF RTV SEALANT
3 – OIL FILTER

Fig. 71 Oil Filter

1 – OIL FILTER
2 – O-RING

Fig. 72 Valve Body Attaching Bolts

1 – VALVE BODY ATTACHING BOLTS (18)
2 – VALVE BODY

Fig. 73 Push Park Rod Rollers from Guide Bracket

1 – PARK SPRAG ROLLERS
2 – SCREWDRIVER
3 – PARK SPRAG GUIDE BRACKET

21 - 40

TRANSAXLE

JX

REMOVAL AND INSTALLATION (Continued)

(12) Remove manual shaft seal (Fig. 75).

(13) Remove TRS retaining screw (Fig. 76).
(14) Slide Transmission Range Sensor up the man-

ual shaft and remove (Fig. 77).

INSTALLATION

(1) Install transmission range sensor (Fig. 77).
(2) Tighten retaining screw (Fig. 76) to 5 N·m (45

in. lbs.).

(3) Install manual shaft seal (Fig. 75).
(4) Guide park rod rollers into guide bracket while

installing valve body to the transaxle case (Fig. 73)
(Fig. 74).

(5) Install the valve body-to-case bolts (Fig. 72)

and torque to 12 N·m (105 in. lbs.).

(6) Install the oil filter (Fig. 71). Inspect the o-ring

for damage and replace as necessary.

(7) Install an 1/8’ bead of RTV as shown in (Fig.

70) and install pan to case.

(8) Install oil pan bolts (Fig. 69) and torque to 19

N·m (165 in. lbs.) torque.

(9) Lower vehicle.
(10) Connect transmission range sensor connector.
(11) Install manual valve lever to manual valve.
(12) Install gear shift cable to manual valve lever

(Fig. 68).

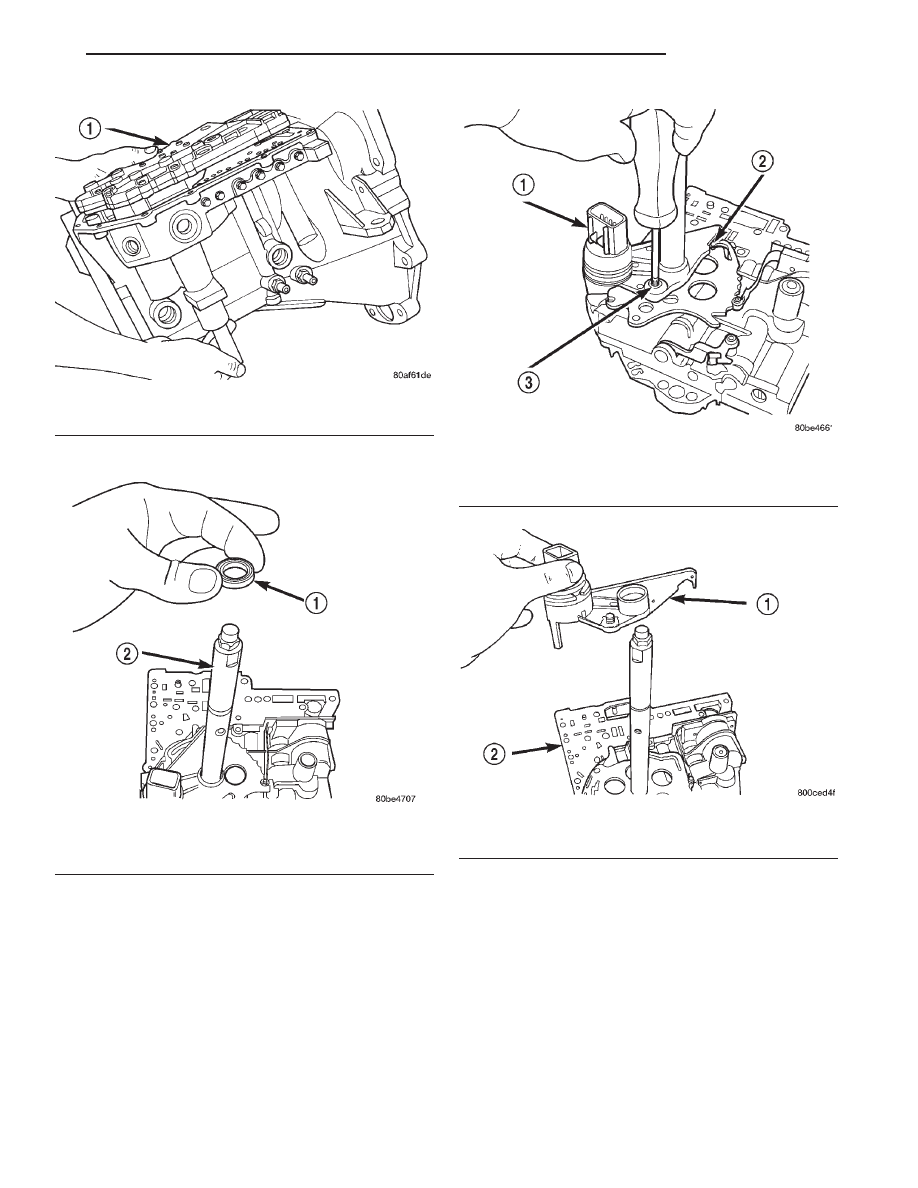

Fig. 74 Valve Body Removal/Installation

1 – VALVE BODY

Fig. 75 Remove Manual Shaft Seal

1 – SEAL
2 – MANUAL SHAFT

Fig. 76 Remove Retaining Screw

1 – TRANSMISSION RANGE SENSOR
2 – MANUAL VALVE CONTROL PIN
3 – RETAINING SCREW

Fig. 77 Remove Transmission Range Sensor

1 – TRANSMISSION RANGE SENSOR
2 – VALVE BODY

JX

TRANSAXLE

21 - 41

REMOVAL AND INSTALLATION (Continued)

(13) Install air cleaner assembly.
(14) Connect battery negative cable.
(15) Fill transaxle with ATF+4 (Automatic Trans-

mission Fluid–Type 9602). Refer to Fluid Level and
Condition in this Group.

INPUT SPEED SENSOR

CAUTION: When disconnecting speed sensor con-
nector, be sure that the connector weather seal
does not fall off or remain in old sensor.

REMOVAL

(1) Disconnect battery negative cable.
(2) If necessary, disconnect and cap off transmis-

sion oil cooler lines.

(3) Disconnect input speed sensor connector.
(4) Unscrew and remove input speed sensor (Fig.

78).

(5) Inspect speed sensor o-ring (Fig. 79) and

replace if necessary.

INSTALLATION

(1) Verify o-ring is installed into position.
(2) Install and tighten input speed sensor to 27

N·m (20 ft. lbs.).

(3) Connect speed sensor connector.
(4) Connect battery negative cable.

OUTPUT SPEED SENSOR

CAUTION: When disconnecting speed sensor con-
nector, be sure that the connector weather seal
does not fall off or remain in old sensor.

REMOVAL

(1) Disconnect battery negative cable.
(2) Disconnect input speed sensor connector.
(3) Unscrew and remove output speed sensor (Fig.

80).

(4) Inspect speed sensor o-ring (Fig. 81) and

replace if necessary.

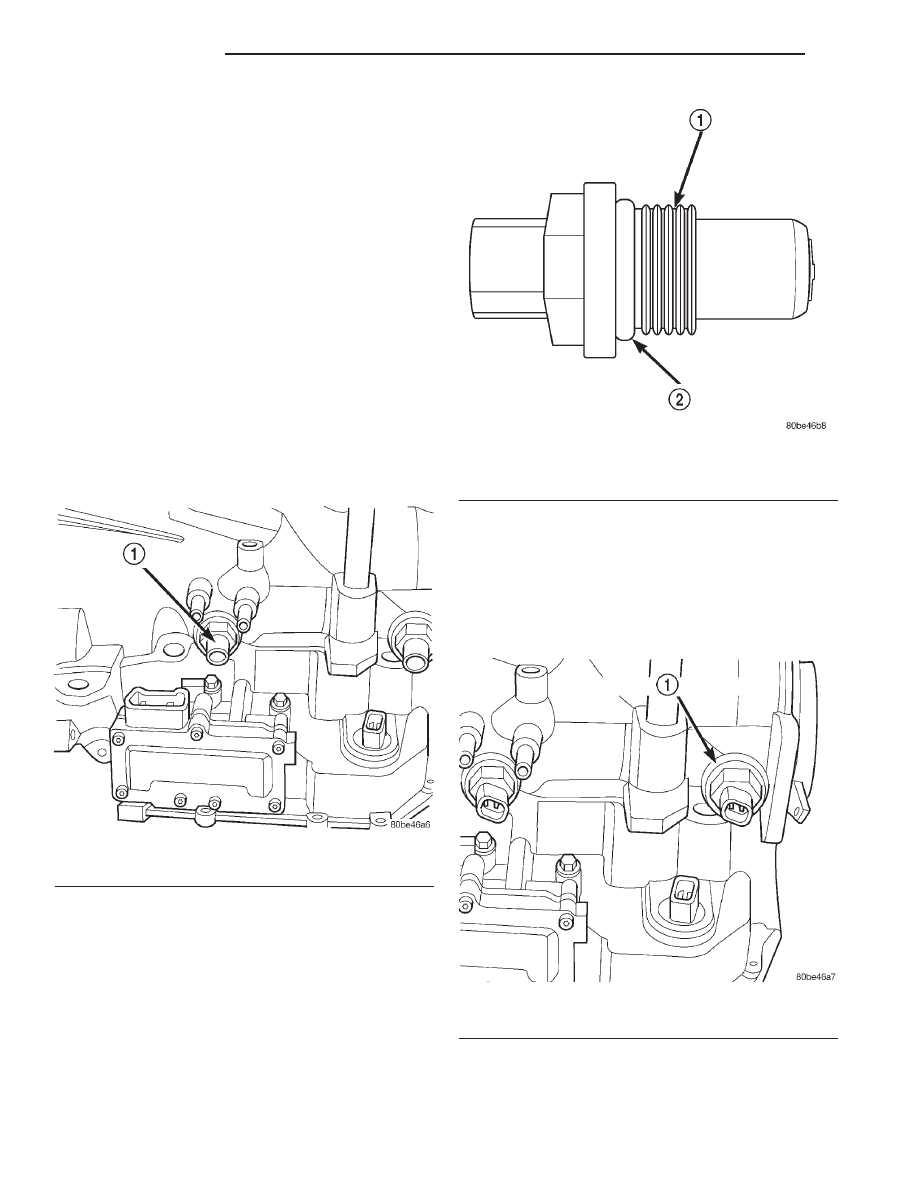

Fig. 78 Input (Turbine) Speed Sensor

1 – INPUT SPEED SENSOR

Fig. 79 O-ring Location

1 – INPUT SPEED SENSOR
2 – O-RING

Fig. 80 Output Speed Sensor

1 – OUTPUT SPEED SENSOR

21 - 42

TRANSAXLE

JX
