TEST VER 4A

VERIFICATION TEST - MEMORY SYSTEM

NOTES

V
E

R

I

F

I

C
A

T

I

O

N

T

E
S

T

738

8.0

MAINTENANCE AND SERVICE INFORMATION

8.1

Replacing Bulbs and Fuses

When replacing a blown fuse, it is important to use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated may result in a dangerous electrical system
overload. If a properly rated fuse continues to blow, it indicates a problem in the circuit that must
be corrected.

When replacing any bulbs, do not touch the new bulb with your fingers. Oil contamination will
severely shorten bulb life. If the new bulb comes in contact with an oily surface, clean the bulb with
rubbing alcohol.

Important Note:

If the Powertrain Control Module has been changed and the correct VIN and mileage have not
been programmed, a DTC will be set in the Airbag module. In addition, if the vehicle is equipped
with a Sentry Key Immobilizer Module (SKIM), Secret Key data must be updated to enable
starting. Refer to the Powertrain Diagnostic Procedures Manual for additional information.

For Airbag system:

ACTION:

1. Enter correct VIN and Mileage in PCM.
2. Erase codes in Airbag module.

9.0

SPECIFICATIONS

9.1

Setting the Compass

The compass in the OTIS module is self-calibrating and requires no manual adjustment. If
calibration is required, the word CAL will be displayed to indicate that the compass is in the fast
calibrating mode. ‘‘CAL’’ will turn off after the calibration is completed, only if the OTIS/HOMELINK
System is not located within a high strength magnetic field.

9.2

Setting the Compass Variance

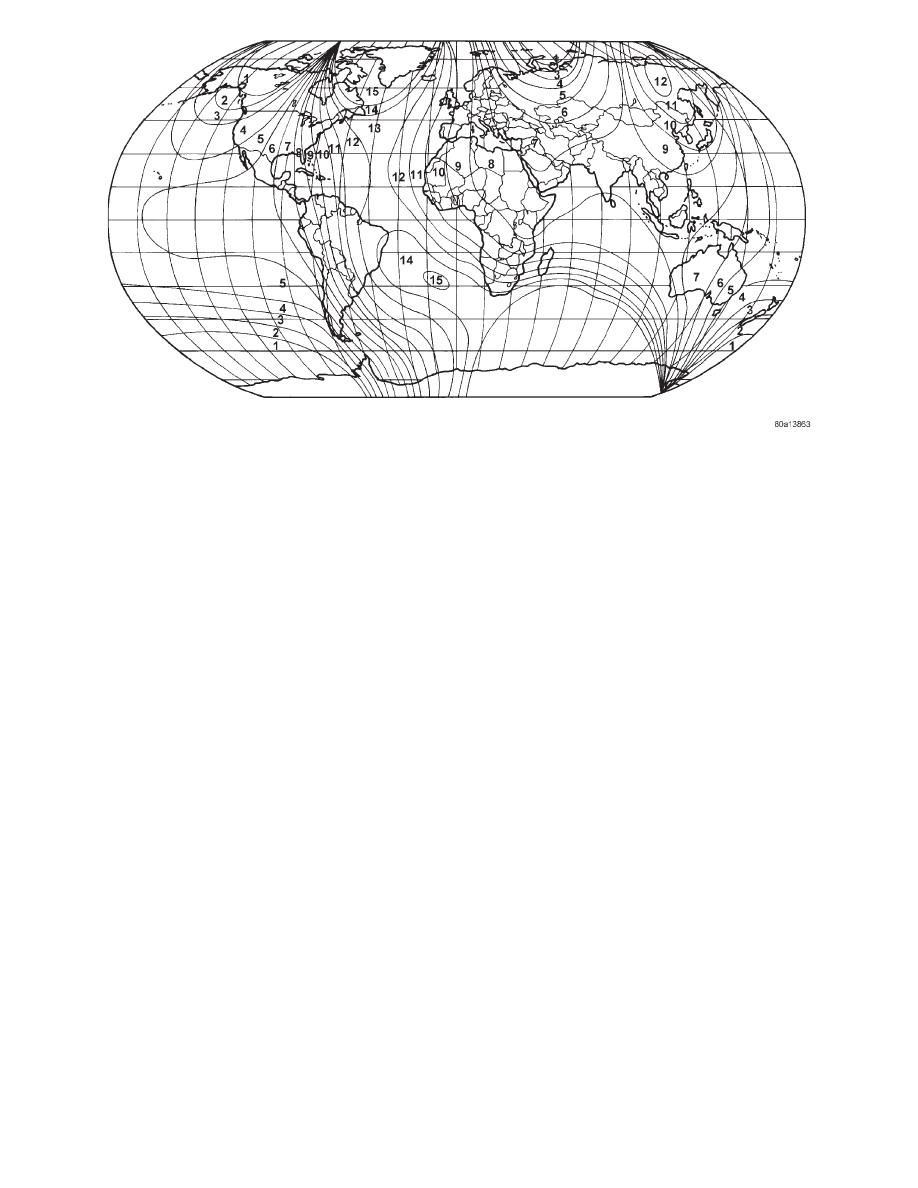

Variance is the difference between north and geographic north. To determine the variance for the
area you are in, refer to the zone map below and follow the instructions provided on the this page.
The number shown for your area is the variance number for your area.

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

739

1. With ignition on, use the C/T button to select the Compass/Temperature display.

2. Press and hold the RESET button for 5 seconds (but less than 10 seconds). OTIS

displays the last variance zone and the word VAR. All other display segments are off.

3. Use the STEP button to select the proper variance zone number (1-15). Each variance

zone represents a 4-degree shift in magnetic variation from central zone 8, which has
no variation from true north.

4. After selecting the proper variance zone number, press the RESET switch. The new

variance zone is then set and the OTIS will resume normal operation.

If further problems with the compass are encountered, see the appropriate service manual.

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

740

10.0

SCHEMATIC DIAGRAMS

10.1

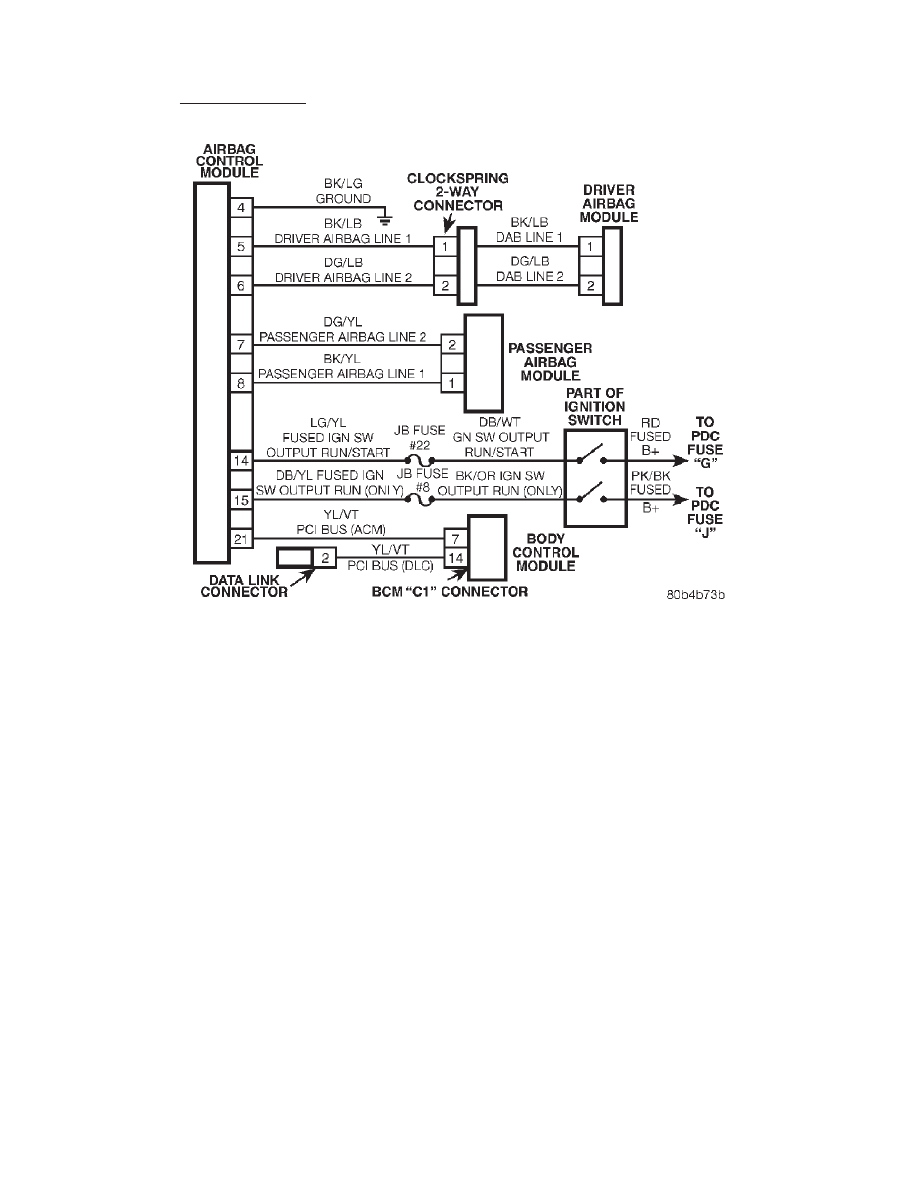

Airbag System

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

741
