TEST 5B

REPAIRING CONTROLLER ANTI-LOCK BRAKES MODULE

(

NO RESPONSE

(

Perform TEST 5A Before Proceeding

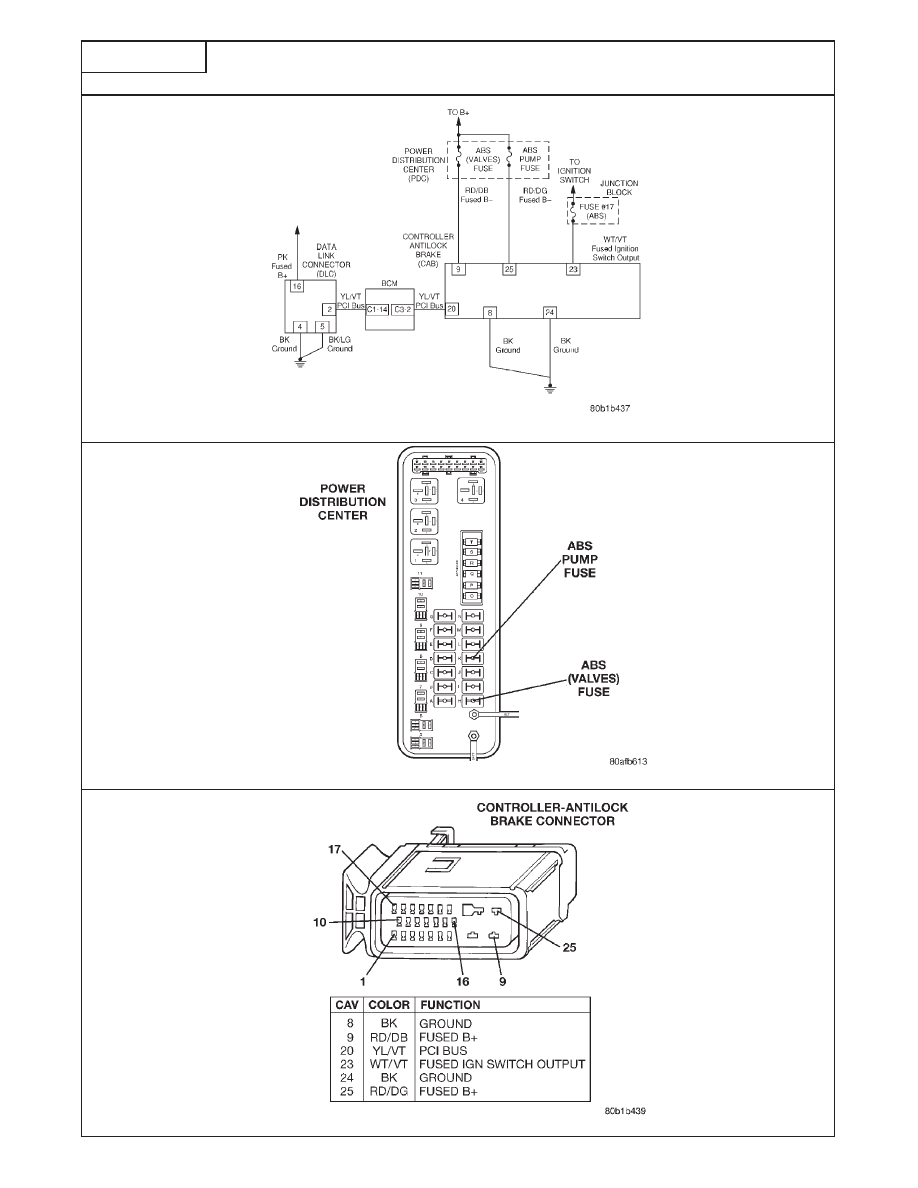

FIG. 1

FIG. 2

V
E

H

I

C

L

E

C

O

M
M

U
N

I

C
A

T

I

O

N

642

TEST 5B

REPAIRING CONTROLLER ANTI-LOCK BRAKES MODULE

(

NO RESPONSE

(

Perform TEST 5A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

REMOVE AND INSPECT

FUSE "H" IN THE

YES

REPAIR THE OPEN

START TEST 5B.

PDC.

IS THE FUSE OK?

FUSED B+ CIRCUIT.*

FIG. 1

NO

USING AN OHMMETER,

MEASURE BETWEEN

IS THE RESISTANCE

YES

REPAIR THE FUSED

GROUND AND THE

BELOW 5.0 OHMS?

B(+) CIRCUIT FOR A

FUSED B(+) CIRCUIT

SHORT TO GROUND.*

(CAV 9). FIG. 2

NO

REPLACE THE FUSE.*

V
E

H

I

C

L

E

C

O

M
M

U
N

I

C
A

T

I

O

N

643

TEST 6A

REPAIRING INSTRUMENT CLUSTER MODULE

(

NO RESPONSE

(

Perform TEST 1A Before Proceeding

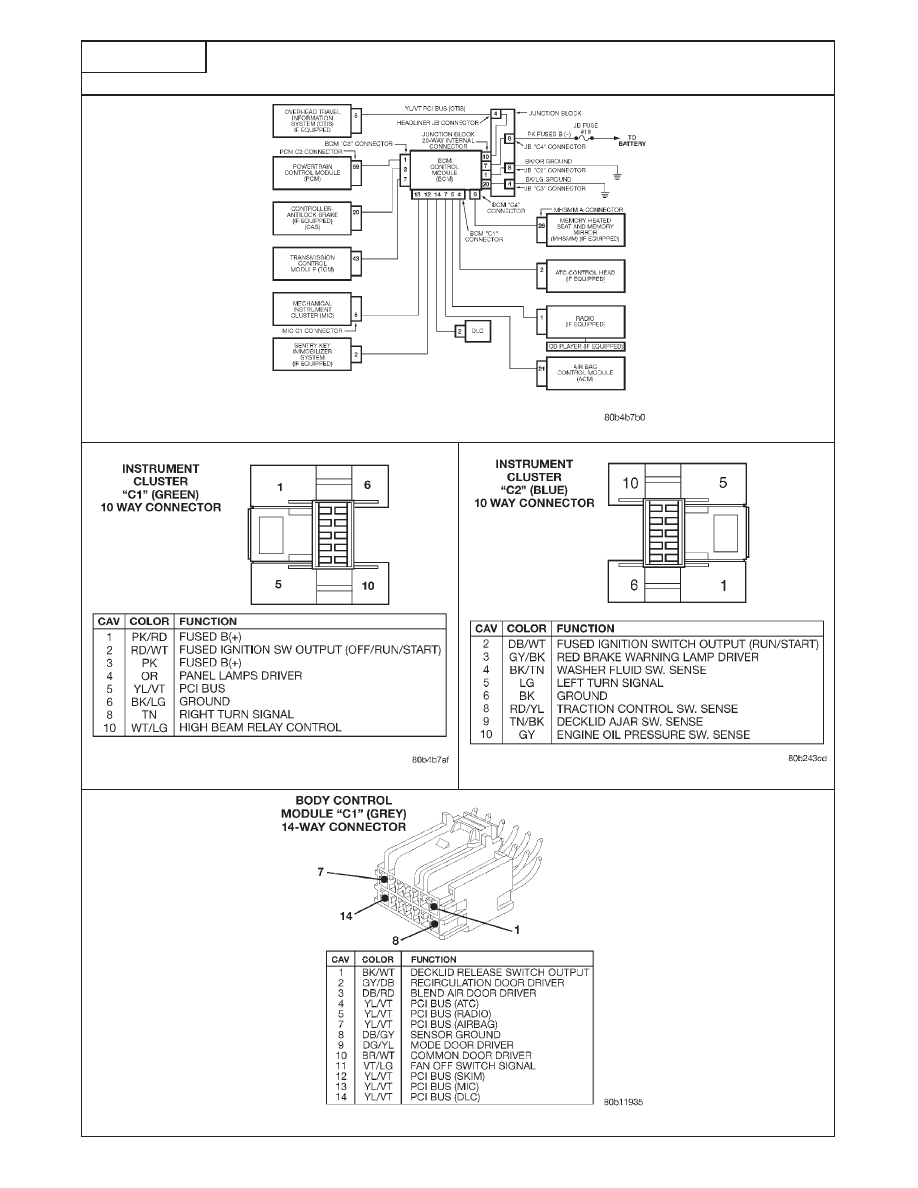

FIG. 1

FIG. 2

FIG. 3

V
E

H

I

C

L

E

C

O

M
M

U
N

I

C
A

T

I

O

N

644

TEST 6A

REPAIRING INSTRUMENT CLUSTER MODULE

(

NO RESPONSE

(

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

KEY OFF.

DISCONNECT THE

START TEST 6A

INSTRUMENT CLUSTER
C1 AND C2 HARNESS

CONNECTORS.**

KEY ON.

USING A VOLTMETER,

IS THE VOLTAGE

NO

REPAIR THE OPEN

MEASURE THE FUSED

ABOVE 10.0 VOLTS?

FUSED B(+)

B(+) CIRCUIT

CIRCUIT.*

(CAV 1). FIG. 1

YES

KEY OFF.

USING AN OHMMETER,

IS THE RESISTANCE

NO

REPAIR THE OPEN

MEASURE BETWEEN

BELOW 5.0 OHMS?

GROUND CIRCUIT.*

GROUND AND THE

GROUND CKT. FIG. 1

YES

USING AN OHMMETER,

MEASURE BETWEEN

IS

THE RESISTANCE NO REPAIR

THE OPEN

GROUND AND THE

BELOW 5.0 OHMS?

GROUND CIRCUIT.*

GROUND CIRCUIT.

FIG. 2

YES

DISCONNECT THE

USING AN OHMMETER,

BODY CONTROL

MEASURE THE PCI BUS

MODULE C1 HARNESS

CIRCUIT BETWEEN THE

CONNECTOR.** BCM C1

HARNESS

CONNECTOR...

AND THE INSTRUMENT
CLUSTER C1 HARNESS

IS THE RESISTANCE

NO

REPAIR THE OPEN

CONNECTOR. BELOW 5.0 OHMS?

PCI BUS CIRCUIT.*

FIGS. 1 AND 3

YES

REPLACE THE

INSTRUMENT
CLUSTER.*

V
E

H

I

C

L

E

C

O

M
M

U
N

I

C
A

T

I

O

N

645
