TEST 5A

REPAIRING OTIS SWITCHES

Perform TEST 1A Before Proceeding

NOTES

O

V
E

R
H

E

A
D

T

R
A

V
E

L

I

N

F

O

R

M

A

T

I

O

N

S
Y
S

T

E

M

558

TEST 5A

REPAIRING OTIS SWITCHES

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

NOTE: FOR LOCATION
OF ALL COMPONENTS.

TURN IGNITION OFF

START TEST 5A.

(LEAVE KEY IN

IGNITION).

SEE GENERAL INFO 4.0

OPEN THE DRIVER’S

DID THE CHIME

NO

PERFORM

FRONT DOOR.

SOUND? "CHIME

SYSTEM"

TEST 1A.

YES

PRESS EACH BUTTON ON

WAS A "BEEP" HEARD

REPLACE THE

TURN IGNITION ON.

THE "OTIS" AND

AT THE BODY

NO

OVERHEAD TRAVEL

CLOSE THE DRIVER’S LISTEN

FOR AN

CONTROL MODULE INFORMATION SYSTEM

FRONT DOOR.

AUDIBLE BEEP AT THE

EACH TIME A BUTTON

(OTIS) MODULE.*

BODY CONTROL MODULE.

WAS PRESSED?

YES

SWITCHES ARE

WORKING PROPERLY -

RETURN TO "OTIS"

MENU FOR SPECIFIC

PROBLEM.

O

V
E

R
H

E

A
D

T

R
A

V
E

L

I

N

F

O

R

M

A

T

I

O

N

S
Y
S

T

E

M

559

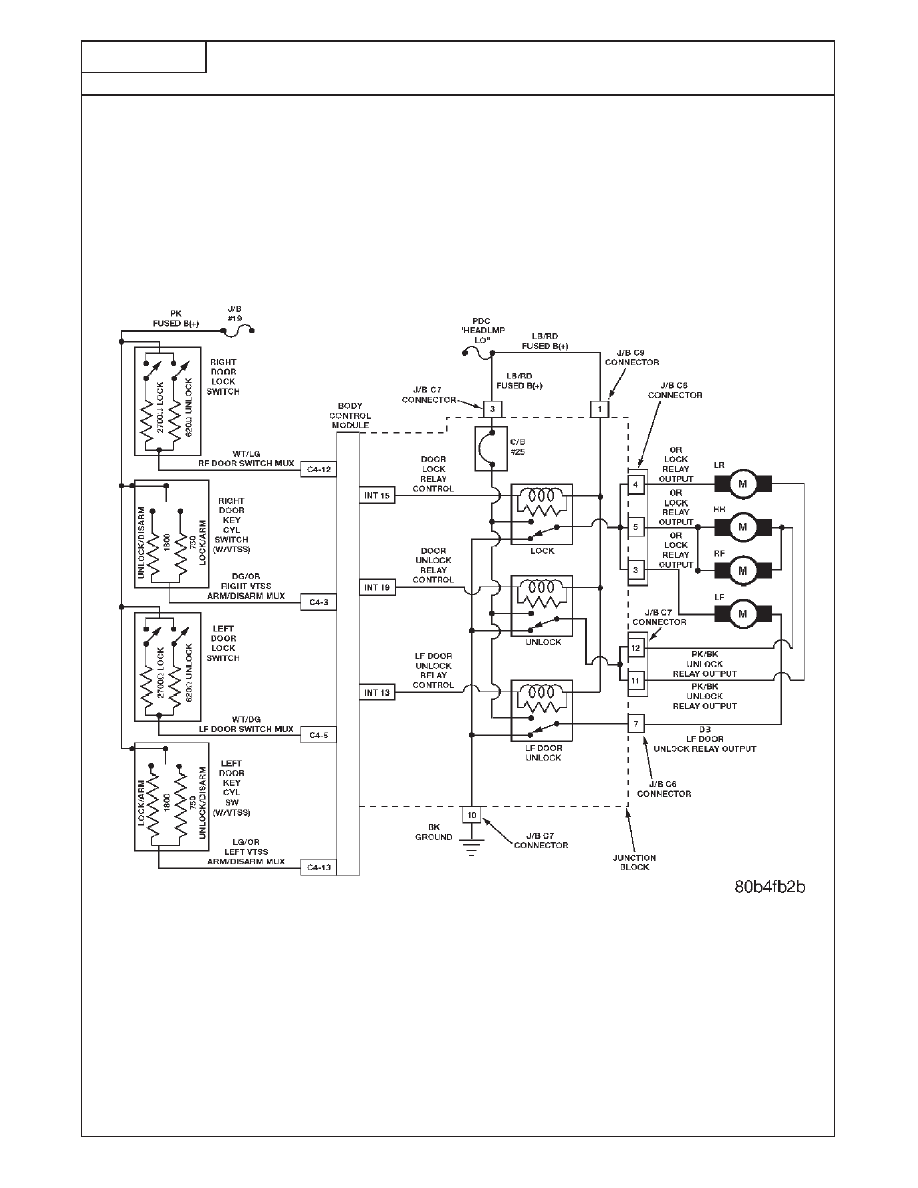

TEST 1A

IDENTIFYING POWER DOOR LOCK PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

P

O

W

E

R

D

O
O

R

L

O

C
K

S
Y
S

T

E

M

560

TEST 1A

IDENTIFYING POWER DOOR LOCK PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

1. To diagnose the power door lock system fully it is necessary to have communication between

the BCM, the PCM and the TCM. If there is a ‘‘No Response’’ from any of these modules or any
other communication problem . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

2. Using the DRB, select ‘‘Body’’ ‘‘Body Computer’’ ‘‘Read DTCs’’. If any of the following codes

appear and are relevant to the customers complaint perform the appropriate test.

TROUBLE CODE

PERFORM

* DR Door Central Lock (Arm)/Unlock (Disarm) Switch Failure . . . . . . . . . . . . . . . . . . . . .TEST 13A
* PASS Door Central Lock (Arm)/Unlock (Disarm) Switch Failure. . . . . . . . . . . . . . . . . . .TEST 14A
* RKE Unable to enter Program Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 15A
* RKE Program Mode Entered W/O Program Request . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 16A
* Decklid Release Switch Failure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 17A
* Decklid Release Solenoid Output Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 18A

PROBLEM WITH

PERFORM

All doors failing to lock and unlock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

One door failing to lock and unlock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

All doors failing to lock and unlock from one switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

All doors failing to lock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

Left front door failing to lock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

All doors failing to lock from one switch . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace defective switch

All doors failing to unlock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

Left front door failing to unlock from any switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 8A

All doors failing to unlock from one switch . . . . . . . . . . . . . . . . . . . . . . . . .Replace defective switch

Door lock inhibit inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 9A

Test automatic (rolling) door locks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 10A

Remote keyless entry problems and options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 11A

Decklid release inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 12A

P

O

W

E

R

D

O
O

R

L

O

C
K

S
Y
S

T

E

M
