TEST 18A

REPAIRING STORED TROUBLE CODES

Perform TEST 1A Before Proceeding

A

I

R
B
A

G

S
Y
S

T

E

M

90

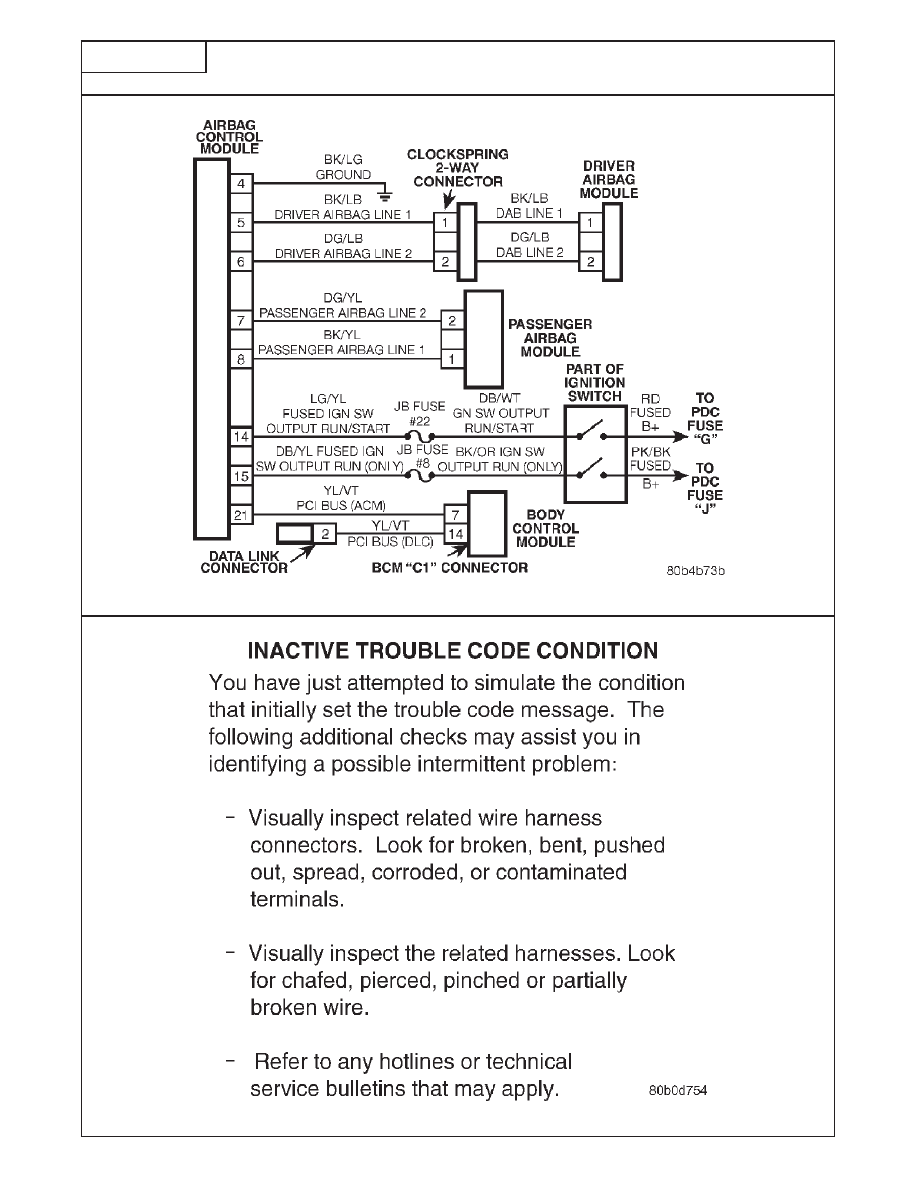

TEST 18A

REPAIRING STORED TROUBLE CODES

Perform TEST 1A Before Proceeding

1. Wiggle the wiring harness and connectors of the airbag system, and rotate the steering wheel

from stop to stop. Check for trouble codes as you work through the system. Refer to General
Information Section 4.0 for system component location and connector pinouts.

2. If a stored trouble code becomes active, perform TEST 1A.

3. If a stored code is reproducible:

- Repair or replace the wiring harness
- Repair or replace the harness connector or terminals
- Replace the component as necessary

Refer to the specific diagnostic tests for trouble code set parameters and possible causes.

A

I

R
B
A

G

S
Y
S

T

E

M

91

TEST 19A

AIRBAG CONTROL MODULE REPLACEMENT PROCEDURE

Perform TEST 1A Before Proceeding

A

I

R
B
A

G

S
Y
S

T

E

M

92

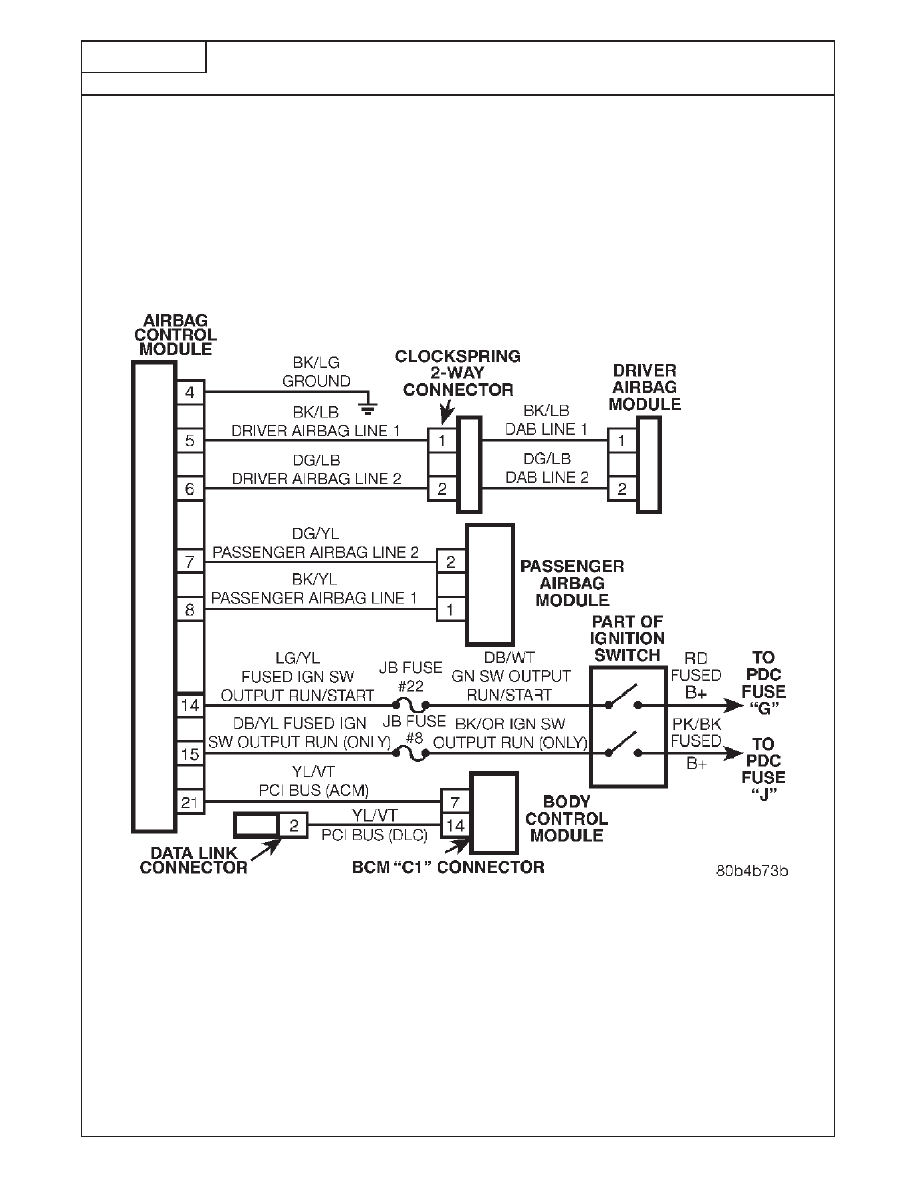

TEST 19A

AIRBAG CONTROL MODULE REPLACEMENT PROCEDURE

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-1A.

**Check connectors - Clean / repair as necessary.

WARNING: MAKE SURE

THE BATTERY IS

START TEST 19A.

DISCONNECTED AND

WAIT 2 MINUTES

BEFORE PROCEEDING.

WARNING: IF THE

REFER TO SECTION

AIRBAG CONTROL

"8M" OF THE

FOR REPLACEMENT OF

REPLACE THE AIRBAG

MODULE IS DROPPED

APPROPRIATE

THE AIRBAG CONTROL

CONTROL MODULE

AT ANY TIME,IT

SERVICE MANUAL...

MODULE.

(ACM).*

MUST BE REPLACED.

A

I

R
B
A

G

S
Y
S

T

E

M

93
