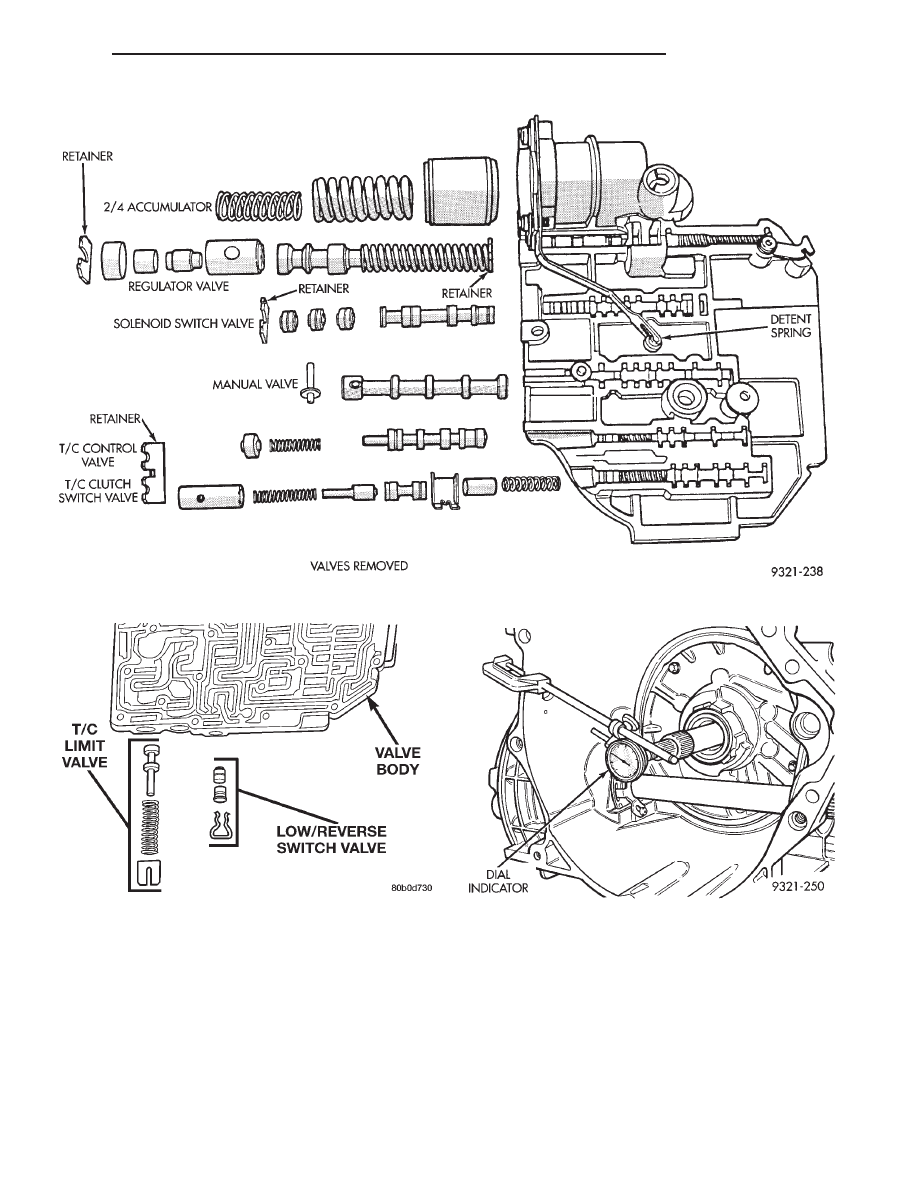

Fig. 66 Valve Body Components

Fig. 67 Low/Reverse Switch Valve And T/C Limit

Valve

Fig. 68 Measure Input Shaft End Play

300M

TRANSAXLE

21 - 33

DISASSEMBLY AND ASSEMBLY (Continued)

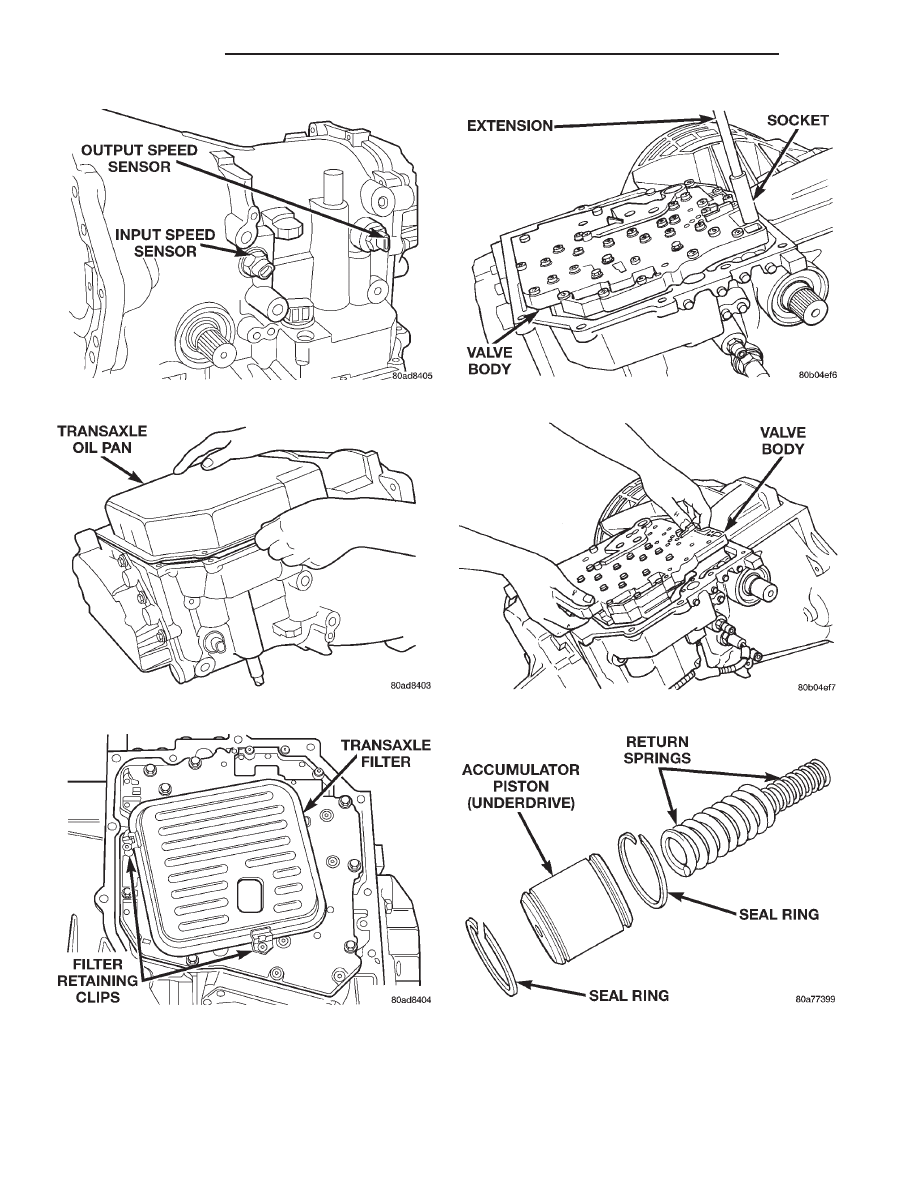

Fig. 69 Remove Input and Output Speed Sensor

Fig. 70 Remove Transaxle Oil Pan

Fig. 71 Remove Transaxle Oil Filter

Fig. 72 Remove Valve Body Bolts (17)

Fig. 73 Remove Valve Body From Transaxle

Fig. 74 Remove Underdrive Accumulator and Spring

21 - 34

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

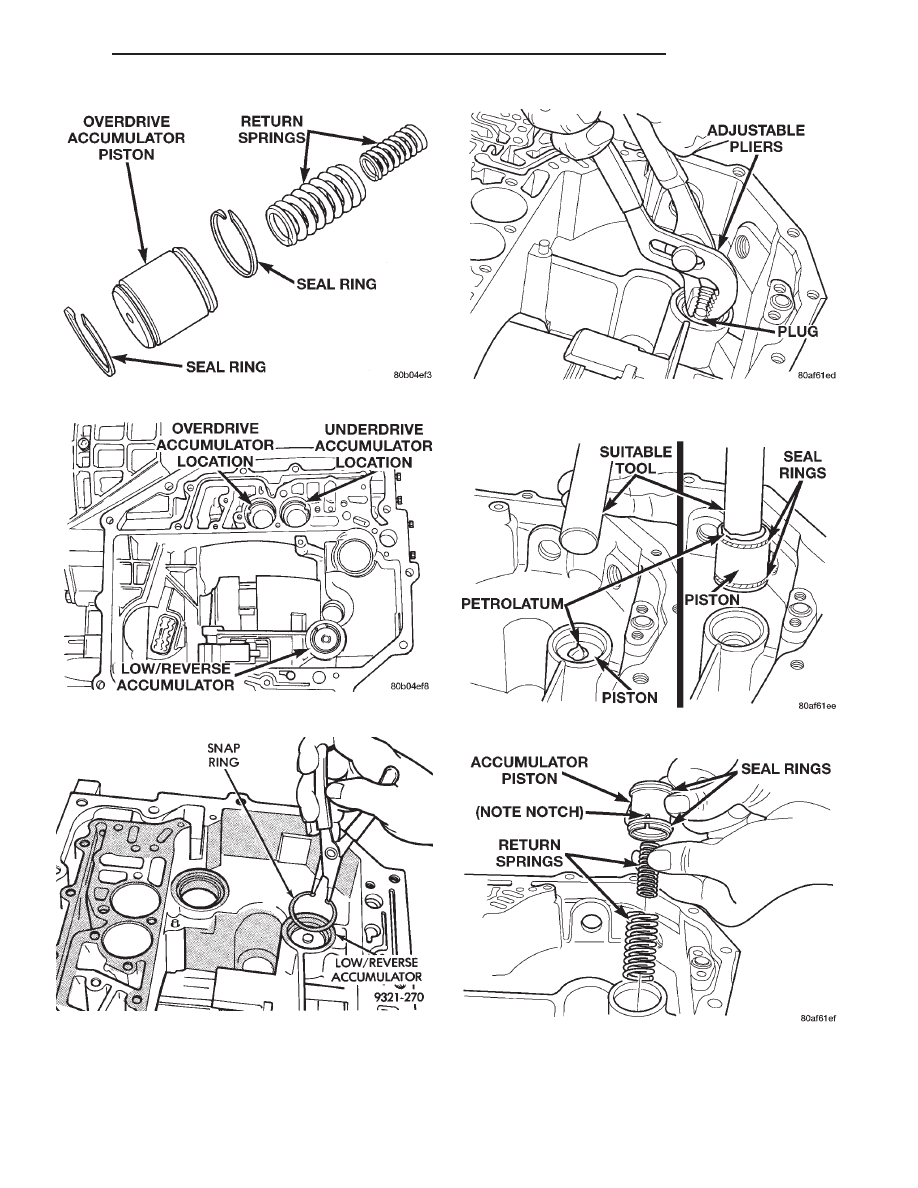

Fig. 75 Remove Overdrive Accumulator and Springs

Fig. 76 Accumulator Locations

Fig. 77 Remove Low/Reverse Accumulator

Fig. 78 Remove Low/Reverse Accumulator Plug

(Cover)

Fig. 79 Remove Low/Reverse Accumulator Piston

Fig. 80 Low/Reverse Accumulator

300M

TRANSAXLE

21 - 35

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Remove driveshaft retainer clips from drive-
shafts.

NOTE: To align oil pump during installation, use
threaded dowels or phillips screwdrivers.

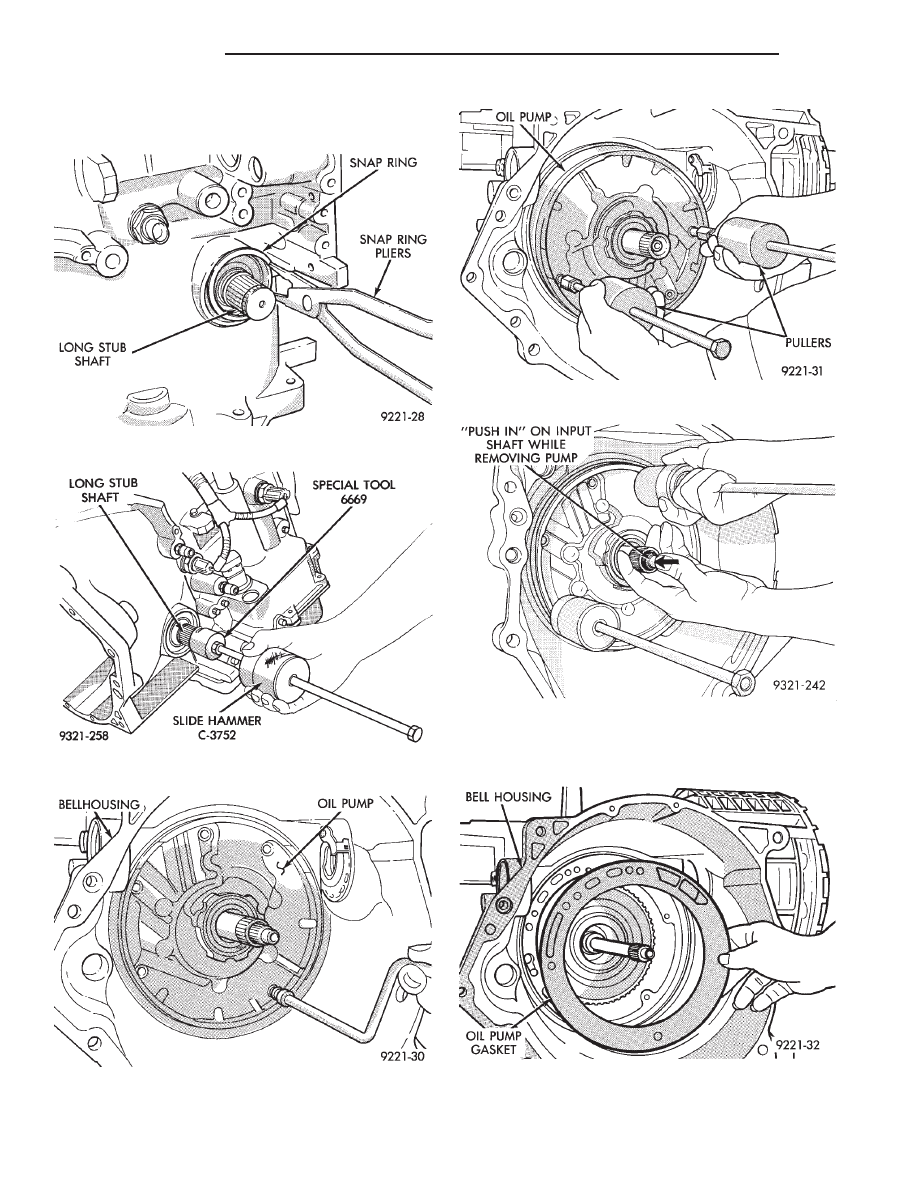

Fig. 81 Remove Long Stub Shaft Snap Ring

Fig. 82 Remove Long Stub Shaft From Bellhousing

Fig. 83 Remove Oil Pump Attaching Bolts

Fig. 84 Oil Pump Pullers

Fig. 85 Remove Oil Pump

Fig. 86 Remove Oil Pump Gasket
