REMOVE

(1) Remove the battery ground cable from the

ground stud on the shock tower and isolate the
ground cable by installing the cable isolator on the
ground stud (Fig. 3).

NOTE: The following step should be done to pre-
vent excessive spilling of power steering fluid when
the power steering fluid lines are removed from the
power steering pump.

(2) Using a siphon pump, remove as much power

steering fluid as possible from the power steering
fluid reservoir.

CAUTION: When removing the power steering fluid
supply hose from the nipple on the power steering
fluid reservoir, do not use excessive force. The will
result in the nipple being broken off of the power
steering fluid reservoir.

(3) Remove the power steering fluid return hose

(Fig. 4) from the power steering fluid reservoir.

(4) Let power steering fluid drain from the power

steering fluid reservoir and power steering pump.

(5) Install a cap on the open nipple of the power

steering fluid reservoir to prevent power steering fluid
from spilling when removing the power steering pump.

(6) Remove the power steering fluid pressure hose

(Fig. 5) from the pressure fitting on the power steer-
ing pump.

(7) Let remaining power steering fluid drain from

the power steering pump.

(8) Loosen the lock-nut (Fig. 6) on the front of the

pulley for the serpentine drive belt tensioner.

(9) Using the adjustment bolt (Fig. 6) remove the

tension from the drive belt for the power steering
pump.

(10) Remove the drive belt from the power steering

pump pulley.

NOTE: Access for the power steering pump mount-
ing bolts is through the holes in the face of the
power steering pump pulley.

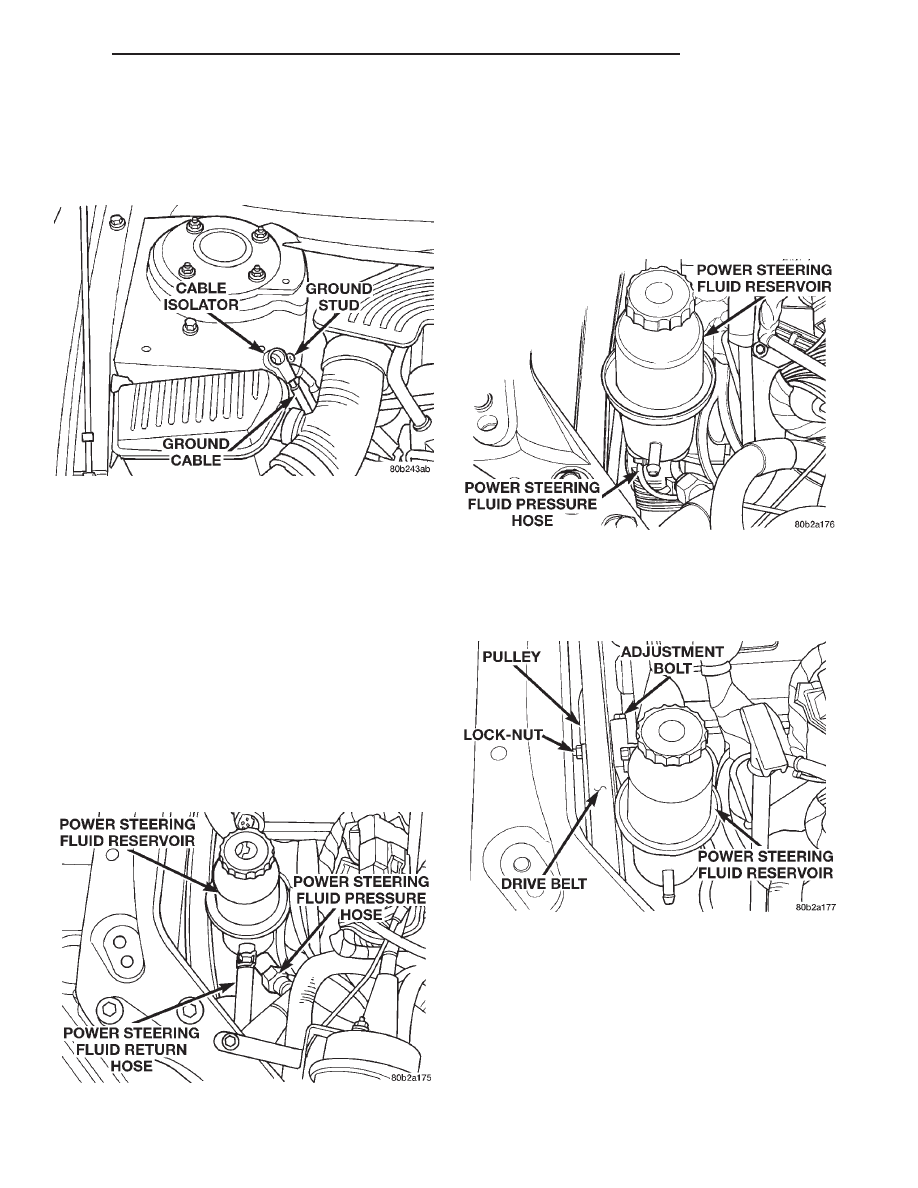

Fig. 3 Correctly Isolated Remote Ground Cable

Fig. 4 Return Hose At Power Steering Fluid

Reservoir

Fig. 5 Pressure Hose At Power Steering Pump

Fig. 6 Drive Belt Tensioner Lock-Nut And

Adjustment Bolt

300M

STEERING

19 - 21

REMOVAL AND INSTALLATION (Continued)

(11) Remove the 3 bolts attaching the power steer-

ing pump to the power steering pump mounting
bracket.

NOTE: The following step must be performed to
have the space necessary to remove the power
steering pump from the mounting bracket.

(12) Insert a screwdriver between the power steer-

ing pump and the sleeve in the tensioner bracket
(Fig. 7). Using the screwdriver push the sleeve for-
ward in the tensioner bracket until it is flush with
the back side of the tensioner bracket (Fig. 7).

(13) Remove the power steering pump, power

steering fluid reservoir and pulley as an assembly
from the engine. Power steering pump is removed
from the top of the engine.

(14) Transfer the required parts from the removed

power steering pump to the replacement power steer-
ing pump. See Disassembly and Assembly in this sec-
tion of this group in the service manual.

INSTALL

(1) Install the power steering pump back in the

mounting bracket using the reverse sequence of its
removal.

NOTE: The long mounting bolt for the power steer-
ing pump is installed in the location where the
sleeve is in the tensioner bracket.

(2) Loosely install the 3 bolts mounting the power

steering pump to the mounting bracket.

NOTE: When tightening the power steering pump
mounting bolt going through the sleeve (Fig. 7) be
sure the sleeve is fully seated against the power
steering pump.

(3) Tighten the power steering pump mounting

bolts to a torque of 28 N·m (250 in. lbs.).

(4) Install the drive belt on the power steering

pump pulley. Refer to Cooling, Group 7, for required
installation and tensioning procedure.

(5) Securely tighten the lock-nut on the pulley of

the drive belt tensioner (Fig. 6).

(6) Install the power steering pressure hose in the

pressure fitting of the power steering pump (Fig. 5).
Tighten the power steering fluid pressure hose tube
nut to a torque of 47 N·m (35 ft. lbs.).

(7) Install the power steering fluid return hose on

the power steering fluid reservoir. When installing
the hose clamp on the power steering fluid
return hose be sure the clamp is installed past
the upset bead on the nipple of the power steer-
ing fluid reservoir.

(8) Connect the battery ground cable onto the

ground stud located on the strut tower.

CAUTION: Do not use automatic transmission fluid
in this vehicles power steering system. Only use
Mopar Power Steering Fluid, or equivalent.

(9) Perform Power Steering Pump Initial Opera-

tion procedure which can be found in the Power
Steering Pump section of this group, to properly refill
and bleed power steering system.

POWER STEERING PUMP (3.2L/3.5L ENGINE)

Cap all open ends of the power steering fluid

hoses. This will prevent the entry of foreign material
into the components when power steering hoses are
removed.

WARNING: POWER

STEERING

FLUID,

ENGINE

COMPONENTS AND THE EXHAUST SYSTEM MAY
BE EXTREMELY HOT IF ENGINE HAS BEEN RUN-
NING. DO NOT START ENGINE WITH ANY LOOSE
OR DISCONNECTED HOSES OR DRIVE BELTS. DO
NOT ALLOW HOSES TO TOUCH HOT EXHAUST
MANIFOLD OR CATALYST.

REMOVE

(1) Remove the battery ground cable from the

ground stud on the shock tower and isolate the
ground cable by installing the cable isolator on the
ground stud (Fig. 8).

NOTE: The following step should be done to pre-
vent excessive spilling of power steering fluid when
the power steering fluid lines are removed from the
power steering pump.

(2) Using a siphon pump, remove as much power

steering fluid as possible from the power steering
fluid reservoir.

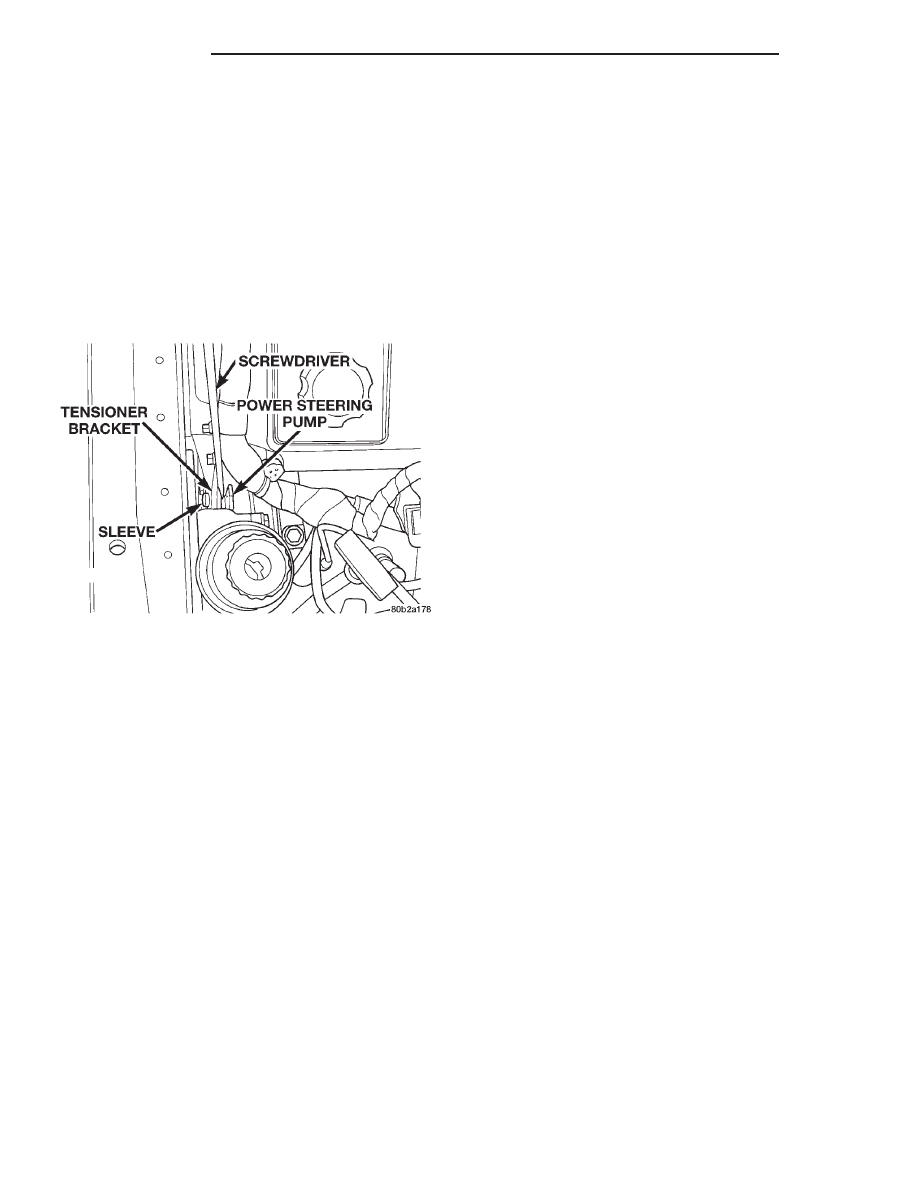

Fig. 7 Tensioner Bracket To Power Steering Pump

Sleeve

19 - 22

STEERING

300M

REMOVAL AND INSTALLATION (Continued)

(3) Raise vehicle.
(4) Remove the power steering fluid supply hose

(Fig. 9) from the supply fitting on the power steering
pump.

(5) Let power steering fluid drain from the power

steering fluid reservoir and power steering pump.

(6) Install a cap on the open nipple of the power

steering fluid reservoir to prevent power steering
fluid from spilling when removing the power steering
pump.

(7) Remove the power steering fluid pressure hose

(Fig. 10) from the pressure fitting on the power steer-
ing pump.

(8) Let remaining power steering fluid drain from

the power steering pump.

(9) Remove the wiring harness connector from the

power steering pressure switch located on the side of
the power steering pump.

(10) Loosen the lock-nut (Fig. 11) on the front of

the pulley for the serpentine drive belt tensioner.

(11) Using the adjustment bolt (Fig. 11) remove

the tension from the drive belt for the power steering
pump.

(12) Remove the drive belt from the power steering

pump pulley.

NOTE: Access for the power steering pump mount-
ing bolts is through the holes in the face of the
power steering pump pulley.

(13) Remove the 3 bolts attaching the power steer-

ing pump to the power steering pump mounting
bracket.

(14) Remove the power steering pump from the

engine. The power steering pump and pulley are
removed as an assembly from the engine. The power
steering pump is removed from the bottom of the
engine between the radiator lower support and the
cradle (Fig. 12).

(15) Transfer the required parts from the removed

power steering pump to the replacement power steer-

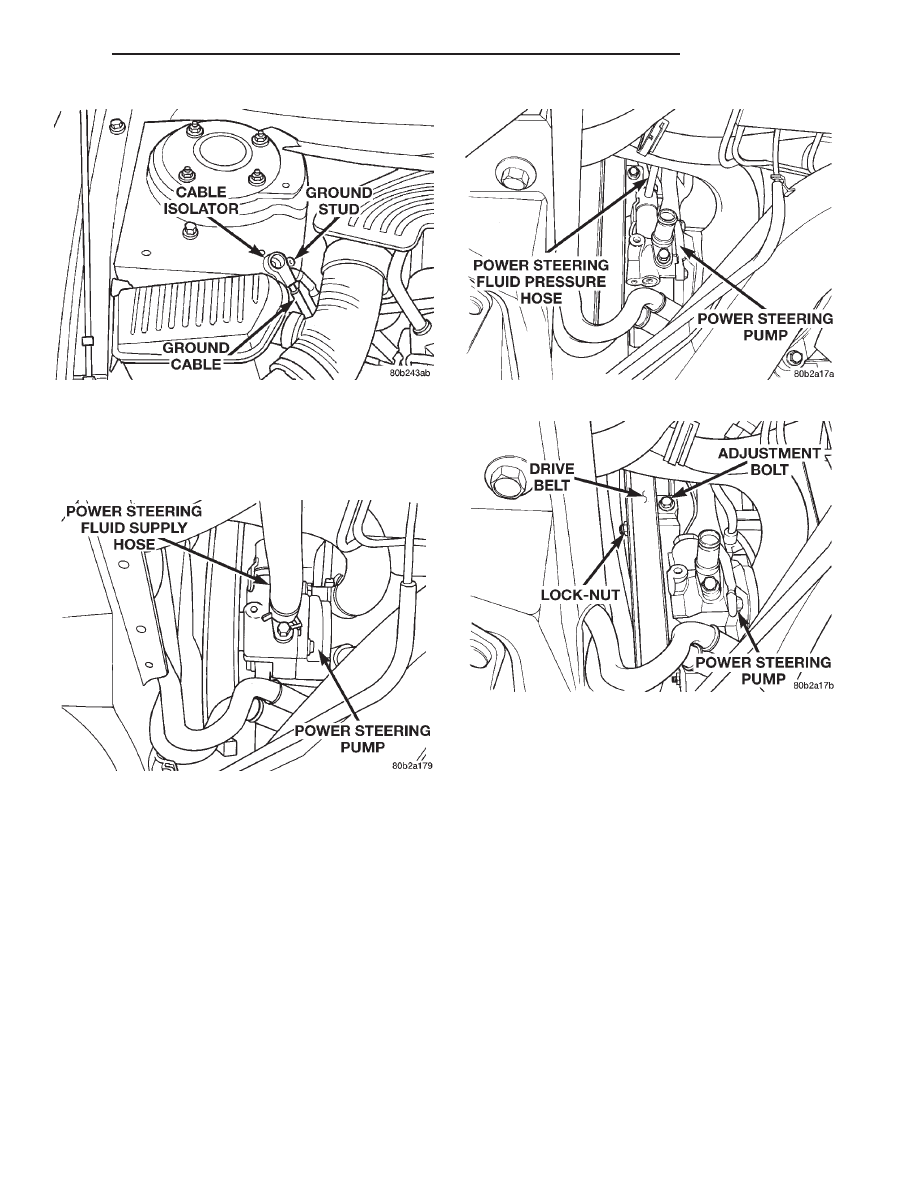

Fig. 10 Pressure Hose At Power Steering Pump

Fig. 11 Drive Belt Tensioner Lock-Nut And

Adjustment Bolt

Fig. 8 Correctly Isolated Remote Ground Cable

Fig. 9 Power Steering Fluid Supply Hose At Power

Steering Pump

300M

STEERING

19 - 23

REMOVAL AND INSTALLATION (Continued)

ing pump. See Disassembly and Assembly in this sec-
tion of this group of the service manual.

INSTALL

(1) Install the power steering pump back in the

mounting bracket using the reverse sequence of its
removal (Fig. 12).

(2) Loosely install all 3 bolts mounting the power

steering pump to the mounting bracket.

(3) Tighten the power steering pump mounting

bolts to a torque of 28 N·m (250 in. lbs.).

(4) Install the drive belt on the power steering

pump pulley. Refer to Cooling, Group 7, for required
installation and tensioning procedure.

(5) Securely tighten the lock-nut on the pulley of

the drive belt tensioner (Fig. 11).

(6) Install the wiring harness connector on the

power steering pressure switch.

(7) Install the power steering pressure hose on the

pressure fitting of the power steering pump (Fig. 10).
Tighten the power steering fluid pressure hose tube
nut to a torque of 47 N·m (35 ft. lbs.).

(8) Install the power steering fluid supply hose

onto the supply fitting on power steering pump (Fig.
9). When installing the hose clamp on the power
steering fluid return hose be sure the clamp is
installed past the upset bead on the nipple of
the power steering fluid reservoir.

(9) Lower vehicle.
(10) Connect the battery ground cable onto the

ground stud located on the strut tower.

CAUTION: Do not use automatic transmission fluid
in this vehicles power steering system. Only use
Mopar Power Steering Fluid, or equivalent.

(11) Perform Power Steering Pump Initial Opera-

tion procedure which can be found in the Power
Steering Pump section of this group, to properly refill
and bleed power steering system.

POWER STEERING FLUID RESERVOIR (3.2L/3.5L
Engine)

The power steering pump fluid reservoir on this

vehicle with these engine applications is remotely
mounted from the power steering pump (Fig. 13).
The reservoir is located on the left front frame rail.

REMOVE

(1) Raise vehicle on jackstands or centered on a

frame contact type hoist. See Hoisting in the Lubri-
cation and Maintenance section of this manual for
the required lifting procedure to be used for this
vehicle.

(2) Remove the power steering return hose from

the side of the power steering fluid reservoir. Remove
the power steering fluid supply hose going to the
power steering pump from the bottom of the power
steering fluid reservoir. Let power steering fluid
drain from hoses and reservoir.

(3) Lower the vehicle.
(4) Remove the power steering fluid reservoir from

the mounting bracket by rotating the rear of the res-
ervoir toward the engine and out of the bracket.

INSTALL

(1) Install the power steering fluid reservoir into

the mounting bracket. Be sure the retaining tab on
the bracket is holding the reservoir in the bracket.
Fasten screw to 12 N·m (105 in. lbs.).

(2) Raise vehicle.
(3) Install the power steering return hose onto the

nipple on the side of the power steering fluid reser-
voir. Install the power steering fluid supply hose
going to the power steering pump, on the bottom nip-
ple of the power steering fluid reservoir. Install the
hose clamps, being sure they are past the hose reten-
tion beads on reservoir nipples.

(4) Lower vehicle.

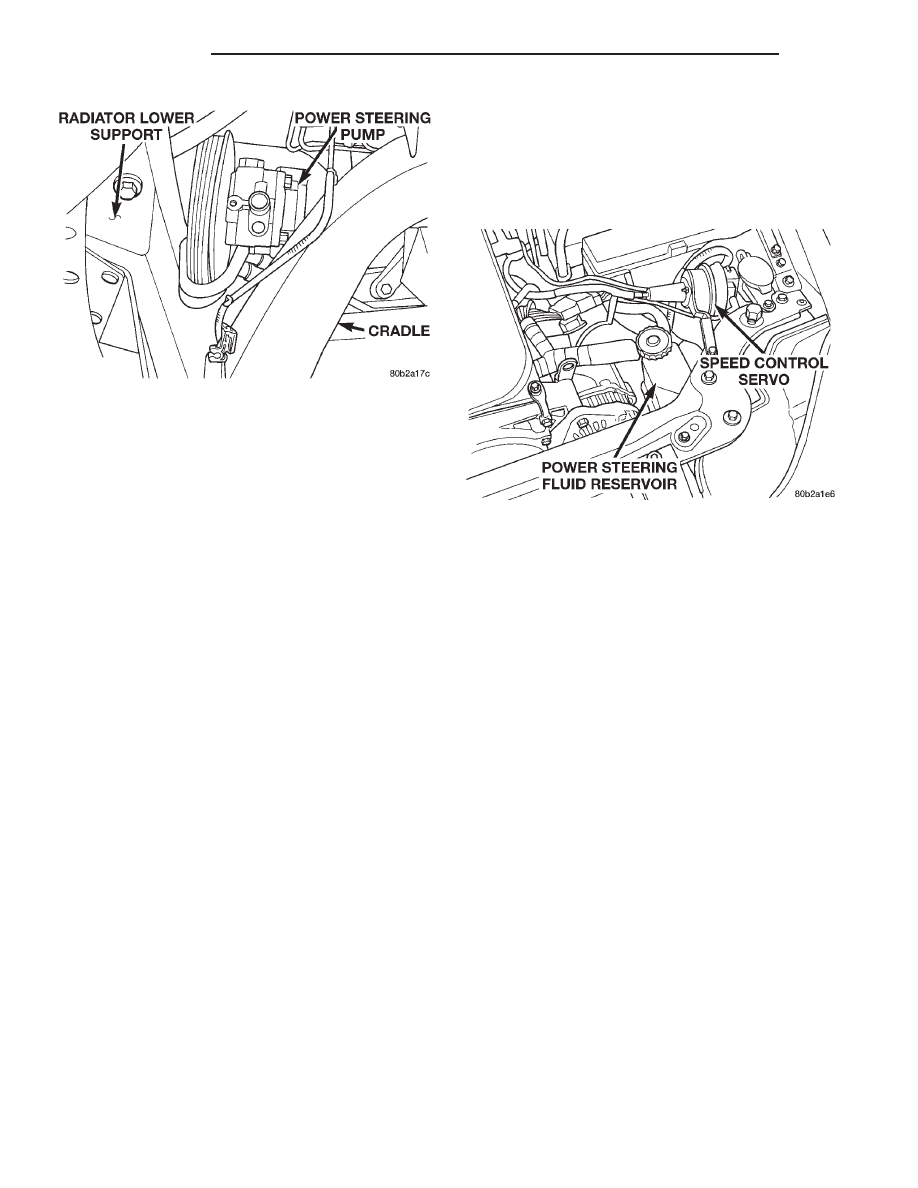

Fig. 12 Power Steering Pump Remove/Install

Fig. 13 Power Steering Fluid Reservoir Location

19 - 24

STEERING

300M

REMOVAL AND INSTALLATION (Continued)
