(3) Remove the tail lamp assembly from the vehi-

cle (Fig. 15).

(4) Disconnect the tail lamp assembly electrical

connector.

(5) Twist and remove the bulb socket from the tail

lamp assembly (Fig. 16) (Fig. 17).

(6) Pull the bulb from the socket.

Installation

(1) Push the bulb into the socket.
(2) Install the socket into the tail lamp assembly.
(3) Connect the tail lamp assembly electrical con-

nector.

(4) Install the tail lamp assembly into the vehicle.
(5) Install the tail lamp assembly attaching nuts.

REAR LICENSE PLATE LAMP BULB

Removal

(1) Remove the screws attaching the rear license

plate lamp to the rear bumper fascia.

(2) Remove the license plate lamp from the rear

bumper fascia (Fig. 10).

(3) Twist and remove the socket from the lamp

(Fig. 11).

(4) Pull the bulb from the socket.

Installation

(1) Push the bulb into the socket.
(2) Install the socket into the lamp.

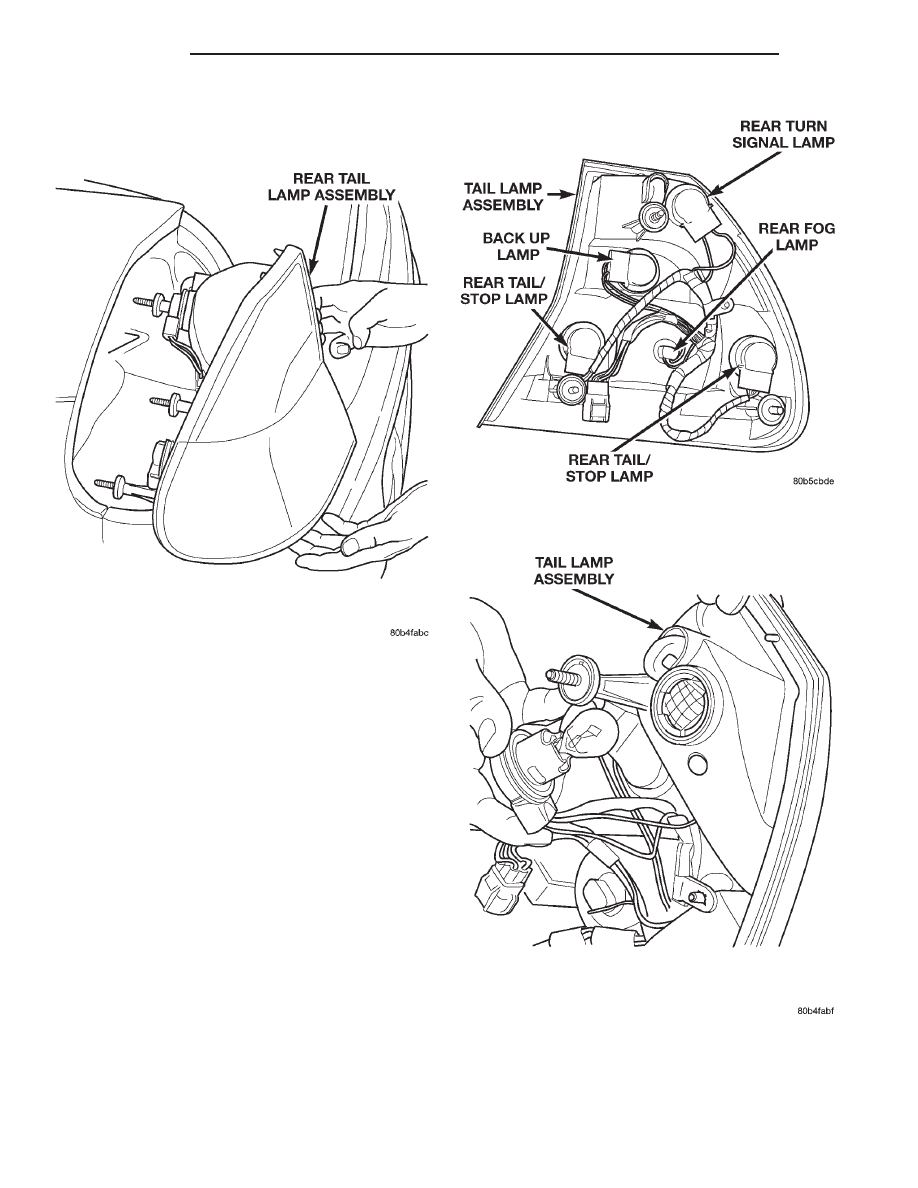

Fig. 15 Tail Lamp Assembly

Fig. 16 Tail Lamp Bulbs

Fig. 17 Tail Lamp Bulb Socket

8L - 12

LAMPS

300M

REMOVAL AND INSTALLATION (Continued)

(3) Place the license plate lamp in position in the

rear bumper fascia.

(4) Install the screws attaching the rear license

plate lamp to the rear bumper fascia.

CHMSL LAMP BULB

Removal

(1) Release the deck lid latch and open deck lid.
(2) Remove the trunk lid cover.
(3) Grasp the chmsl lamp socket and rotate coun-

terclockwise. Separate the bulb lamp socket from the
lamp assembly (Fig. 20).

(4) Remove the bulb from the socket.

Installation

(1) Install the bulb into the socket.
(2) Install the socket into the lamp assembly.
(3) Install the deck lid cover.

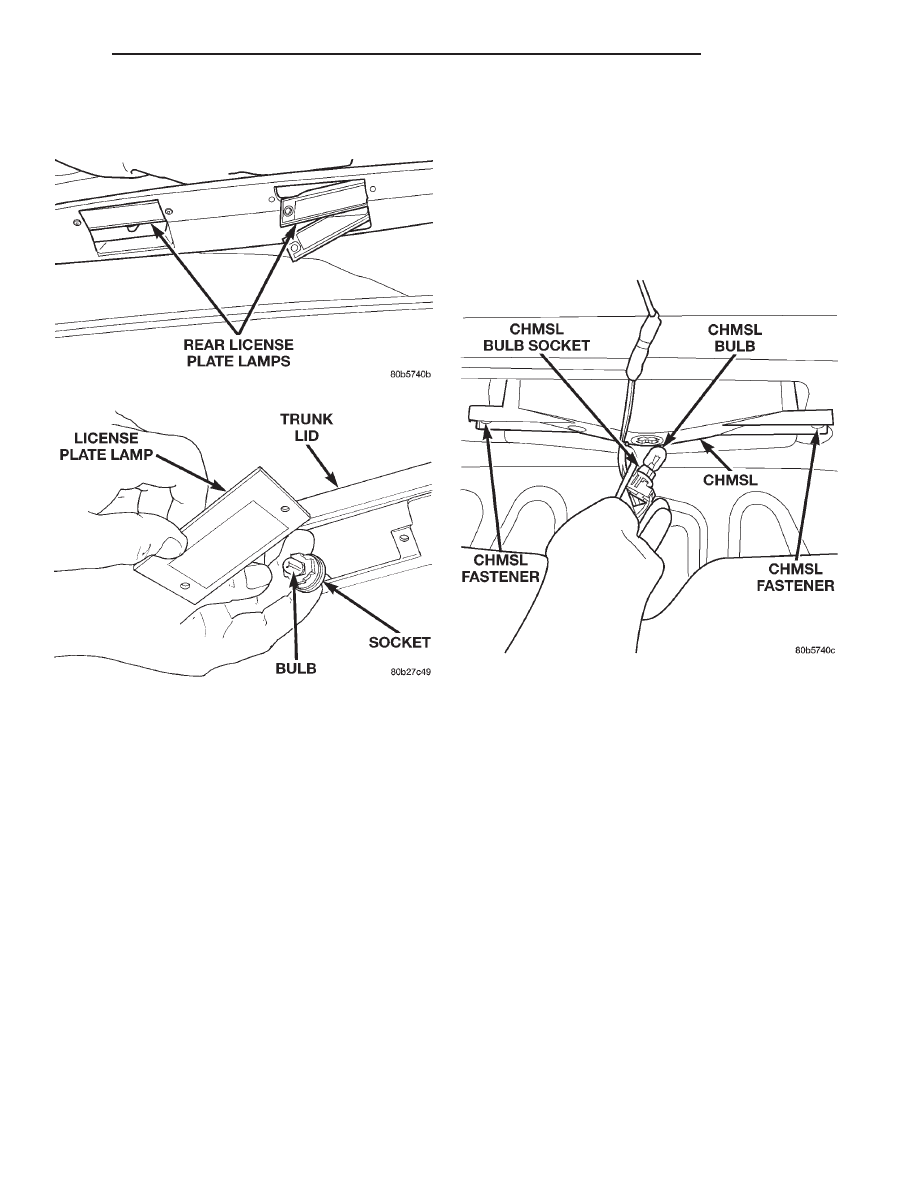

Fig. 18 Rear License Plate Lamp

Fig. 19 Rear License Plate Lamp Socket

Fig. 20 CHMSL

300M

LAMPS

8L - 13

REMOVAL AND INSTALLATION (Continued)

LAMP SERVICE

INDEX

page

page

GENERAL INFORMATION

HEADLAMP DIMMER SWITCH . . . . . . . . . . . . . . 14
HEADLAMP SWITCH . . . . . . . . . . . . . . . . . . . . . 14

REMOVAL AND INSTALLATION

CHMSL LAMP . . . . . . . . . . . . . . . . . . . . . . . . . . 17
FRONT FOG LAMP . . . . . . . . . . . . . . . . . . . . . . 15

HEADLAMP ASSEMBLY . . . . . . . . . . . . . . . . . . . 14
HEADLAMP LEVELING MOTOR . . . . . . . . . . . . . 15
REAR LICENSE PLATE LAMP . . . . . . . . . . . . . . 17
SIDE REPEATER LAMP . . . . . . . . . . . . . . . . . . . 15
TAIL LAMP ASSEMBLY . . . . . . . . . . . . . . . . . . . . 16

GENERAL INFORMATION

HEADLAMP SWITCH

Service procedures for the headlamp switch can be

found in Group 8E, Instrument Panel and Gauges.
More information can be found in Group 8W, Wiring
Diagrams.

HEADLAMP DIMMER SWITCH

The headlamp dimmer switch is incorporated into

the multi-function (turn signal) switch. Proper proce-
dures can be found in Group 8J, Turn Signal and
Flashers. More information can be found in Group
8W, Wiring Diagrams.

REMOVAL AND INSTALLATION

HEADLAMP ASSEMBLY

Removal

(1) Hoist Vehicle.
(2) Partially remove the front fascia to gain access

to the headlamp assembly. Refer to Group 13, Frame
and Bumpers for Removal and Installation proce-
dures.

(3) Remove the jackscrews attaching the headlamp

assembly to the crossmember (Fig. 1).

(4) Pull the headlamp assembly out and disconnect

the electrical connectors (Fig. 2).

Installation

CAUTION: Do not touch the bulb glass with fingers
or other oily surfaces. Reduced bulb life will result.

(1) Reconnect the headlamp assembly electrical

connectors and slide the headlamp assembly back
into the crossmember.

(2) Install the headlamp jackscrews (Fig. 1).

(3) Reinstall the front fascia. Refer to Group 13,

Frame and Bumpers for Removal and Installation
procedures.

(4) Lower vehicle from hoist.

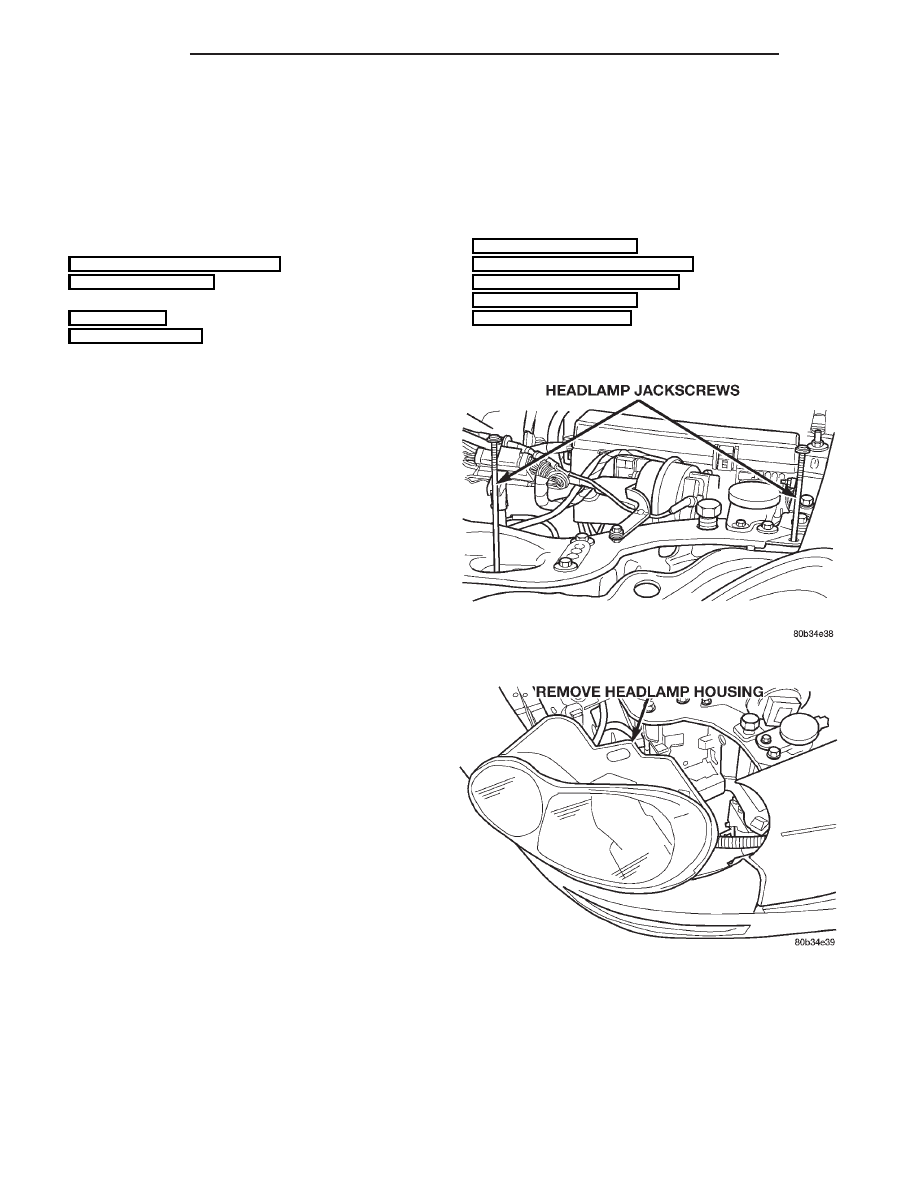

Fig. 1 Headlamp Jackscrews

Fig. 2 Headlamp Assembly Removal

8L - 14

LAMPS

300M

HEADLAMP LEVELING MOTOR

NOTE: If the headlamp leveling motor becomes
inoperative

the

headlamp

assembly

must

be

replaced. The headlamp leveling motor is not ser-
viced separately.

FRONT FOG LAMP

Removal

(1) Remove the front fog lamp attaching screws

(Fig. 3).

(2) Pull the fog lamp assembly from the bumper

fascia and disconnect the electrical connector (Fig. 4).

Installation

(1) Connect the electrical connector and place the

fog lamp assembly into the front bumper fascia.

(2) Install the fog lamp assembly attaching screws.

SIDE REPEATER LAMP

Removal

(1) Insert a small flat screwdriver between the

lamp and the body panel. Disengage the lamp retain-
ing tabs (Fig. 6) (Fig. 5).

(2) Pull lamp from fender.
(3) Twist bulb socket 1/4 turn and separate the

bulb socket from the lamp (Fig. 7).

Installation

(1) Position the socket in the lamp and twist the

socket 1/4 turn.

(2) Position the lamp into the body opening and

push into place.

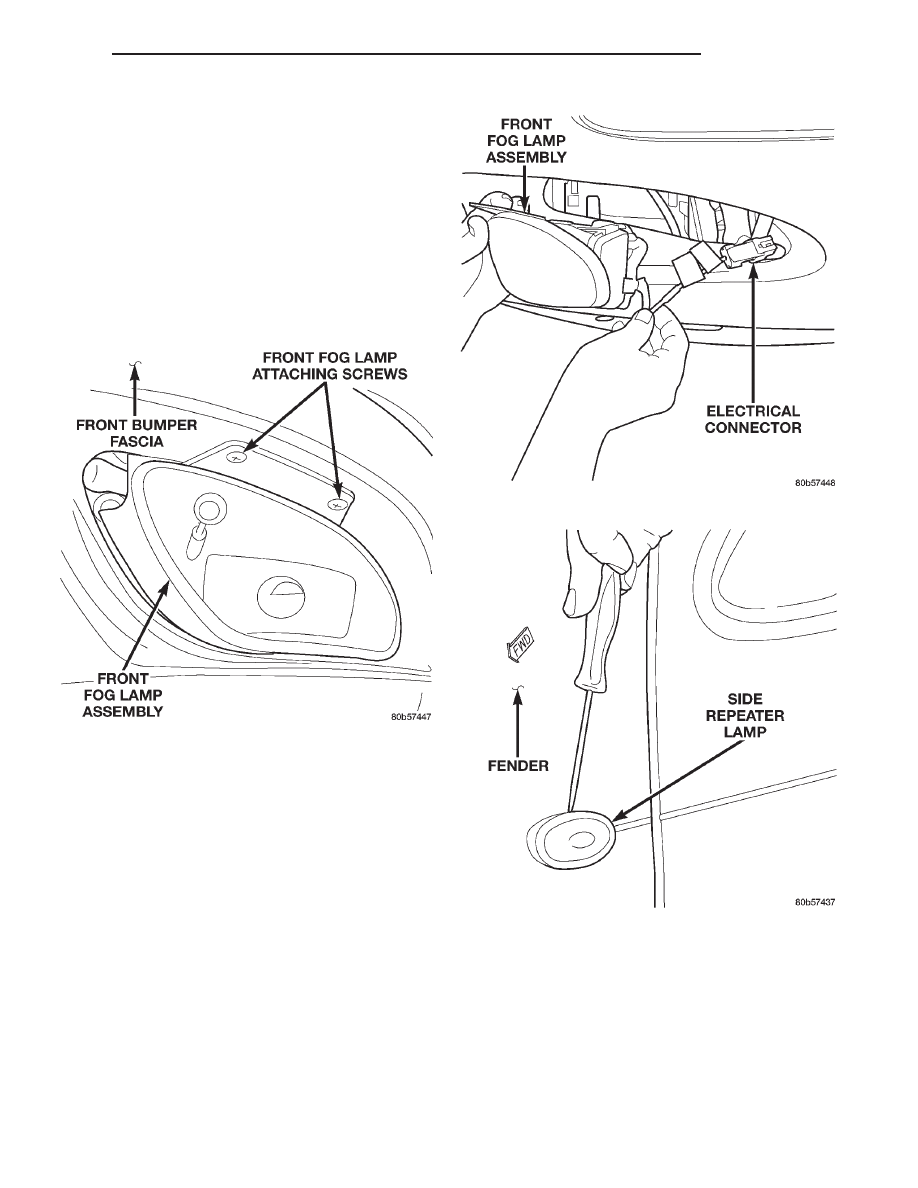

Fig. 3 Front Fog Lamp

Fig. 4 Front Fog Lamp Electrical Connector

Fig. 5 Side Repeater Lamp

300M

LAMPS

8L - 15

REMOVAL AND INSTALLATION (Continued)
