Using an ohmmeter, test for continuity (no resis-
tance) between the terminals of the switch as shown

in the Turn Signal and Hazard Switch Continuity
and Beam Select Switch Continuity tables.

COMBINATION FLASHER DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

SYSTEM DOES NOT
FLASH ON ONE SIDE,
INDICATOR LAMP
FLASHES AT DOUBLE
NORMAL RATE

1. FAULTY EXTERNAL LAMP.
2. POOR GROUND AT LAMP.
3. OPEN CIRCUIT IN WIRING TO
EXTERNAL LAMP.
4. FAULTY CONTACT IN SWITCH.

1. REPLACE LAMP.
2. CHECK AND/OR REPLACE WIRING.
3. REPLACE WIRING HARNESS.
CHECK CONNECTIONS.
4. REPLACE MULTIFUNCTION SWITCH.

INDICATOR LAMP
FLASHES AT DOUBLE
NORMAL RATE.
EXTERNAL LAMP-DIM
AND FLASHES RAPIDLY
OR NO FLASH

1. LOOSE OR CORRODED EXTERNAL
LAMP CONNECTION.
2. POOR GROUND CIRCUIT AT
EXTERNAL LAMP.

1. REPLACE SOCKET/HARNESS.
2. REPLACE WIRING HARNESS.
CHECK CONNECTORS.

HAZARD WARNING
MALFUNCTION/SYSTEM
DOES NOT FLASH

1. FAULTY FUSE.
2. FAULTY FLASHER UNIT.
3. OPEN CIRCUIT IN FEED WIRE TO
SWITCH.
4. FAULTY CONTACT IN SWITCH.
5. OPEN OR GROUNDED CIRCUIT IN
WIRING TO EXTERNAL LAMPS.

1. REPLACE FUSE.
2. REPLACE FLASHER UNIT.
3. REPLACE WIRING HARNESS.
CHECK CONNECTORS.
4. REPLACE MULTIFUNCTION
SWITCH.
5. REPLACE WIRING HARNESS.

INDICATOR LAMP
FLASHES AT DOUBLE
NORMAL RATE.
EXTERNAL LAMP DOES
NOT LIGHT

1. OPEN CIRCUIT IN WIRE TO
EXTERNAL LAMP.
2. BURNED OUT LAMP.

1. REPLACE WIRING HARNESS.
2. REPLACE LAMP.

SYSTEM DOES NOT
FLASH ON EITHER SIDE

1. FAULTY FUSE.
2. FAULTY FLASHER UNIT.
3. LOOSE BULKHEAD CONNECTOR.
4. LOOSE OR FAULTY REAR WIRING
HARNESS OR TERMINALS.
5. OPEN CIRCUIT TO FLASHER UNIT.
6. OPEN CIRCUIT IN FEED WIRE TO
TURN SIGNAL SWITCH.
7. FAULTY SWITCH CONNECTION IN
SWITCH.
8. OPEN OR GROUNDED CIRCUIT IN
WIRING TO EXTERNAL LAMPS.
9. BURNED OUT LAMPS.

1. REPLACE FUSE.
2. REPLACE FLASHER UNIT.
3. TIGHTEN CONNECTOR.
4. REPLACE WIRING HARNESS.
5. CHECK CONNECTORS, REPLACE
WIRING HARNESS.
6. CHECK CONNECTORS, REPLACE
WIRING HARNESS.
7. REPLACE SWITCH.
8. REPLACE WIRING HARNESS.
9. REPLACE LAMPS.

SYSTEM DOES NOT
CANCEL AFTER
COMPLETION OF TURN

1. BROKEN CANCELLING FINGER ON
SWITCH.
2. BROKEN OR MISSING
CANCELLING CAM ON
CLOCKSPRING.
3. STICKING CANCELLING FINGER
ON MULTIFUNCTION SWITCH.

1. REPLACE MULTIFUNCTION
SWITCH.
2. REPLACE CLOCKSPRING.
3. REPLACE MULTIFUNCTION
SWITCH.

EXTERNAL LAMPS
OPERATE PROPERLY,
NO INDICATOR LAMP
OPERATION

1. FAULTY INDICATOR LAMP IN
INSTRUMENT CLUSTER.

1. REPLACE LAMP.

8J - 2

TURN SIGNAL AND FLASHERS

300M

DIAGNOSIS AND TESTING (Continued)

REMOVAL AND INSTALLATION

MULTI-FUNCTION SWITCH

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 3).

(2) Remove tilt lever.
(3) Remove both upper and lower steering column

shrouds.

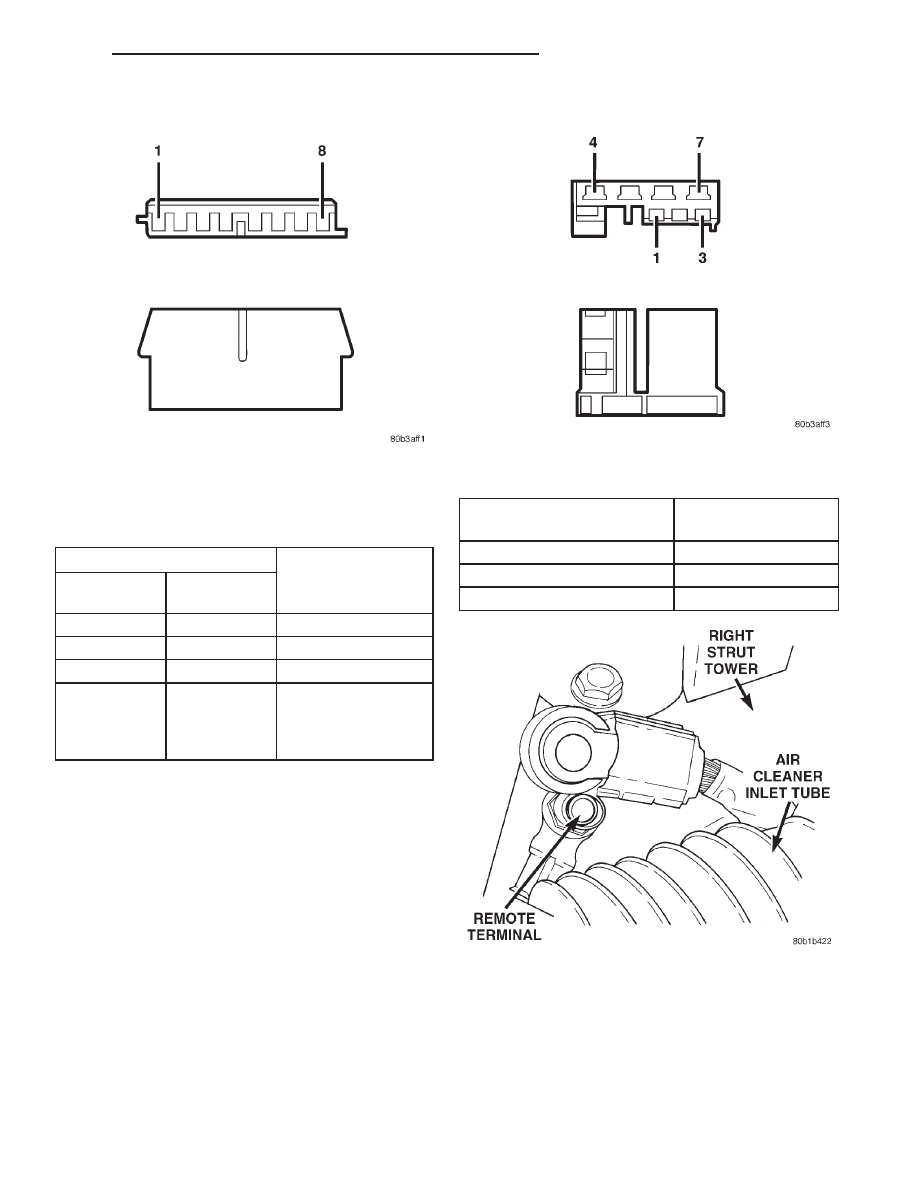

Fig. 1 Turn Signal and Hazard Switch Connector Pin

Call-Out

TURN SIGNAL AND HAZARD SWITCH

CONTINUITY

SWITCH POSITION

CONTINUITY

BETWEEN

TURN

SIGNAL

HAZARD

WARNING

NEUTRAL

OFF

1 AND 2

LEFT

OFF

7 AND 6

RIGHT

OFF

7 AND 8

NEUTRAL

ON

2 AND 3
7 AND 8
7 AND 6
4 AND 5

Fig. 2 Beam Select Switch Connector Pin Call-Out

BEAM SELECT SWITCH CONTINUITY

SWITCH POSITION

CONTINUITY

BETWEEN

LOW BEAM

7 AND 5

HIGH BEAM

7 AND 4

OPTICAL HORN

6 AND 4

Fig. 3 Negative Battery Cable Remote Terminal

300M

TURN SIGNAL AND FLASHERS

8J - 3

DIAGNOSIS AND TESTING (Continued)

(4) Remove multi-function switch mounting screws

and connectors.

INSTALLATION

For installation, reverse the above procedures.
(1) Tighten multi-function switch retaining screws

to 17 in. lbs. (2 N·m) torque.

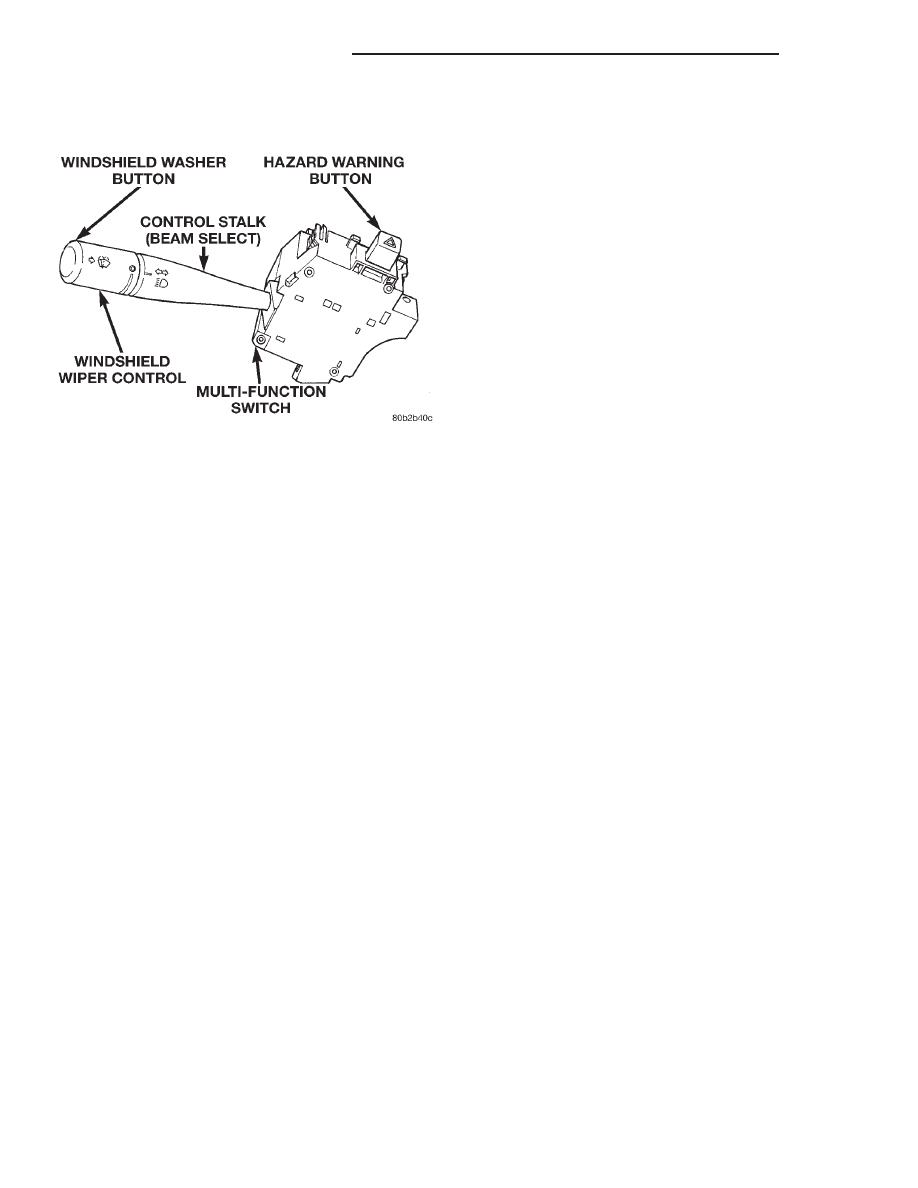

Fig. 4 Multi-Function Switch

8J - 4

TURN SIGNAL AND FLASHERS

300M

REMOVAL AND INSTALLATION (Continued)

WINDSHIELD WIPERS AND WASHERS

CONTENTS

page

page

GENERAL INFORMATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

WINDSHIELD WASHERS . . . . . . . . . . . . . . . . . . 1
WIPER BLADES . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

INTERMITTENT WIPER FUNCTION . . . . . . . . . . 2
MULTI-FUNCTION WIPER SWITCH . . . . . . . . . . 2
WINDSHIELD WASHERS . . . . . . . . . . . . . . . . . . 3
WINDSHIELD WIPER SYSTEM CONDITIONS . . 6
WIPER MOTOR SYSTEM . . . . . . . . . . . . . . . . . . 8

REMOVAL AND INSTALLATION

MULTI-FUNCTION WIPER SWITCH . . . . . . . . . 12
WASHER FLUID LEVEL SENSOR . . . . . . . . . . . 13
WASHER HOSE . . . . . . . . . . . . . . . . . . . . . . . . 13

WASHER RESERVOIR . . . . . . . . . . . . . . . . . . . 14
WASHER RESERVOIR FILLER TUBE . . . . . . . . 15
WASHER RESERVOIR PUMP . . . . . . . . . . . . . . 15
WINDSHIELD WASHERS NOZZLES . . . . . . . . . 14
WIPER ARM AND BLADE . . . . . . . . . . . . . . . . . 16
WIPER BLADE . . . . . . . . . . . . . . . . . . . . . . . . . 16
WIPER BLADE ELEMENT . . . . . . . . . . . . . . . . . 16
WIPER FRAME ASSEMBLY . . . . . . . . . . . . . . . 16
WIPER LINK ARMS . . . . . . . . . . . . . . . . . . . . . 17
WIPER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . 18

CLEANING AND INSPECTION

WIPER BLADES . . . . . . . . . . . . . . . . . . . . . . . . 18

ADJUSTMENTS

WASHER NOZZLE . . . . . . . . . . . . . . . . . . . . . . . 18
WIPER ARM ADJUSTMENT . . . . . . . . . . . . . . . 19

GENERAL INFORMATION

INTRODUCTION

WARNING:

VEHICLES ARE EQUIPPED WITH AN

AIRBAG, REFER TO GROUP 8M, RESTRAINT SYS-
TEMS FOR STEERING WHEEL OR COLUMN SER-
VICE PROCEDURES.

The windshield wipers will operate when the igni-

tion switch is in the ACCESSORY or IGNITION ON
position. The windshield wipers will return to the
parked position when the ignition switch is turned to
the OFF position. Fuses, located in the Junction
Block and Power Distribution Center protects the cir-
cuitry of the wiper system and the vehicle.

The wiper motor has permanent magnet fields. The

speeds are determined by current flow to the appro-
priate set of brushes.

The intermittent wiper system, in addition to low

and high speed, has a delay mode. The delay mode
has a range of 1/2 to 18 seconds. The wiper delay
times will double to a range of 1 to 36 seconds when
the vehicle speed is less than 10 mph. The delay is
controlled by a variable resistor in the wiper switch
and the Body Control Module (BCM). The BCM con-
trols the timing for the wiper ON/OFF, as well as the
wiper HI/LO relay.

The wiper system completes the wipe cycle when

the switch is turned OFF. The blades park in the
lowest portion of the wipe pattern.

When using the scan tool (DRB), refer to the Body

Chassis Diagnostic Manual for the procedures.

DESCRIPTION AND OPERATION

WINDSHIELD WASHERS

All models are equipped with electric operated

windshield washer pumps.

The wash function can be accessed in the OFF

position of the wiper control switch. Wash switch
must be pressed for at least 0.5 second to get the
wipe after wash. Holding the wash button depressed
when the switch is in the OFF position will operate
the wipers and washer motor pump continuously
until the washer button is released. Releasing the
button will stop the washer pump but the wipers will
complete the current wipe cycle, followed by an aver-
age of two more wipe cycles (

61) before the wipers

park and the module turns off. If the wash switch is
pressed momentarily with the wipers in the OFF or
INTERMITTENT position, a pulse wipe cycle consist-
ing of two wipes will occur.

The electric pump assembly is mounted with a

grommet directly to the reservoir. Fluid is gravity fed
from the reservoir to the motor. The fluid is forced by
the pump through rubber hoses to the hood mounted
nozzles which direct the fluid streams to the wind-
