(5) Pull speaker away from door and disconnect

wiring.

INSTALLATION

For installation, reverse the above procedures.

REMOVAL – 2.5 INCH LOWER FRONT WINDOW
CORNER SPEAKERS (INFINITY)

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Open drivers door.
(3) Remove two speaker enclosure attachment

screws holding the enclosure ring and grill to the
door (Fig. 10).

(4) Remove two speaker retaining screws.
(5) Pull speaker away from door and disconnect

wiring.

INSTALLATION

For installation, reverse the above procedures.

FIXED MAST ANTENNA (INTREPID ONLY)

REMOVE

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Inside trunk, pull passenger side trunk liner

aside.

(3) Unplug antenna lead from base of antenna

mast.

(4) Remove antenna mast by unscrewing mast

from antenna body.

(5) Remove screw from mounting bracket.
(6) Pull antenna body down through the rubber

grommet.

INSTALLATION

For installation, reverse the above procedures.

INSTRUMENT PANEL SPEAKER

CAUTION:

Do not operate the radio with speaker

leads detached. Damage to the output devices may
result.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Remove instrument panel top cover: Refer to

Group 8E, Instrument Panel Systems for Removal
and Installation procedures.

(3) Remove two retaining screws to center speaker,

remove plastic retainer and disconnect wire.

(4) Remove speaker.

INSTALLATION

For installation, reverse the above procedures.

RADIO/TAPE/CD PLAYER

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Remove instrument panel center trim bezel.

Refer to Group 8E, Instrument Panel and Systems
for Removal and Installation procedures.

(3) Remove four radio mounting screws.
(4) Pull radio from panel and disconnect wiring,

ground strap, wires and antenna lead from radio.

(5) Remove radio from vehicle.

INSTALLATION

For installation, reverse the above procedures.

REAR DOOR SPEAKER

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Open rear door.
(3) Using a trim stick (special tool #C-4755), care-

fully pry speaker grille away from door trim panel.

(4) Remove two speaker retaining screws.
(5) Pull speaker away from door and disconnect

wiring.

INSTALLATION

For installation, reverse the above procedures.

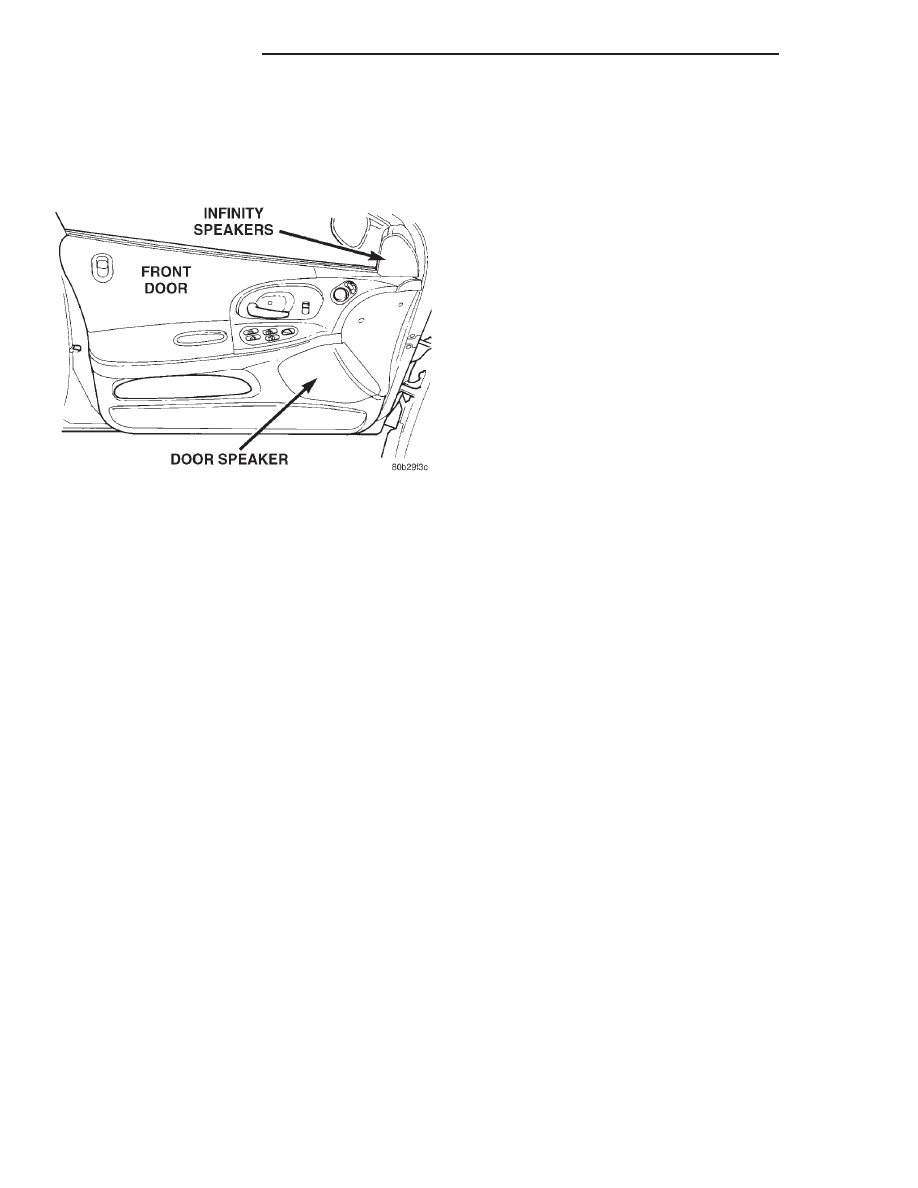

Fig. 10 Door Mounted Speakers

8F - 16

AUDIO SYSTEMS

300M

REMOVAL AND INSTALLATION (Continued)

REAR SHELF SPEAKER

CAUTION:

Do not operate the radio with speaker

leads detached. Damage to the output devices may
result.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Remove rear shelf panel, refer to Group 23,

Body for Removal and Installation procedures.

(3) Remove four retaining screws.
(4) Remove speaker and disconnect wire connector.
The wire connectors can be accessed through the

trunk.

INSTALLATION

For installation, reverse the above procedures. Be

sure that the wire connectors are facing forward in
vehicle.

REAR WINDOW ANTENNA

To replace the rear window antenna the rear back-

lite has to be replaced. Refer to Group 23, Body for
proper procedures.

REAR WINDOW ANTENNA MODULE

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Remove right upper quarter trim panel. Refer

to Group 23, Body for Removal and Installation pro-
cedures.

(3) Remove attaching screws from module.
(4) Disconnect wire connectors and radio coaxial

cable (Fig. 7).

(5) Remove module from vehicle.

INSTALLATION

For installation, reverse the above procedures.

REMOTE AMPLIFIER

REMOVAL - MIDLINE AND INFINITY l SYSTEM

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Remove right under panel silencer/duct. Refer

to Group 8E, Instrument Panel and Systems for
Removal and Installation procedures.

(3) Remove two retaining nuts to remote amplifier.
(4) Pull amplifier inboard and then pull downward

to remove from upper retaining clips.

(5) Disconnect two wiring connectors.
(6) Remove remote amplifier from vehicle.

INSTALLATION

For installation, reverse the above procedures.

REMOVAL - INFINITY ll SYSTEM

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 9).

(2) Inside trunk, pull the trunk liner aside (right

quarter panel passenger side).

(3) Remove three retaining screws.
(4) Disconnect two wire connectors.
(5) Remove remote amplifier from vehicle.

INSTALLATION

For installation, reverse the above procedures.

300M

AUDIO SYSTEMS

8F - 17

REMOVAL AND INSTALLATION (Continued)

HORNS

CONTENTS

page

page

DESCRIPTION AND OPERATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

HORN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
HORN RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . 2

SYSTEM TEST . . . . . . . . . . . . . . . . . . . . . . . . . . 2

REMOVAL AND INSTALLATION

HORN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
HORN RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
HORN SWITCHES . . . . . . . . . . . . . . . . . . . . . . . . 4

DESCRIPTION AND OPERATION

INTRODUCTION

WARNING:

ON VEHICLES EQUIPPED WITH AIR-

BAG, SEE GROUP 8M, RESTRAINT SYSTEMS FOR
STEERING WHEEL OR COLUMN REMOVAL PROCE-
DURES.

The horn circuit consists of a horn switch, horn

relay, and horns. The horn circuit feed is from the
fuse to the horn relay in the Junction Block. When
the horn switch is depressed, it completes the ground
circuit. Then the horn relay coil closes a set of con-
tacts which allows current to flow to the horns. Refer
to Horn System Schematic.

DIAGNOSIS AND TESTING

HORN

(1) Disconnect wire connector at each horn.
(2) Using a voltmeter, connect one lead to body

ground and the other lead to the positive wire termi-
nal of the horn connector (Fig. 2).

The right horn is grounded on the front outboard

side of the right frame rail. The left horn is grounded
on the left front fender apron.

(3) When the horn switch is depressed, battery

voltage should be present. Repeat for the other horn.

(4) If no voltage, repair as necessary. If battery

voltage is present, go to next step.

(5) Using an ohmmeter, test the negative terminal

of the connector for continuity to ground. Repeat for
the other horn.

(6) If no ground, repair as necessary.
(7) If wires test OK and horn(s) does not sound,

replace horn(s).

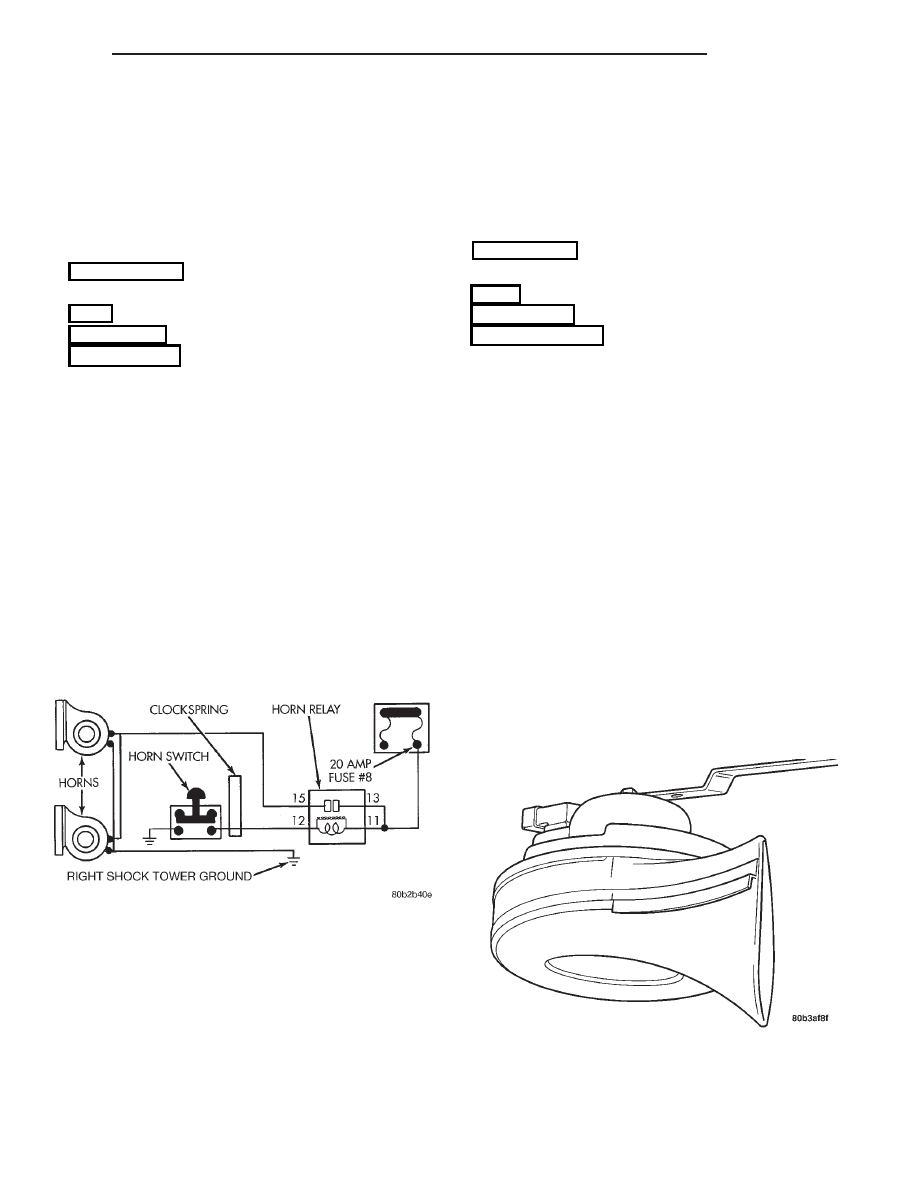

Fig. 1 Horn System

Fig. 2 Horn

300M
