(4) Slide failed sealing boot off interconnecting

shaft.

(5) Thoroughly clean and inspect outer C/V joint

assembly and interconnecting joint for any signs of
excessive wear. If any parts show signs of exces-
sive wear, the driveshaft assembly will require
replacement. Component parts of the LH plat-
form driveshaft assemblies are not serviceable.

INSTALLATION

(1) Slide a new seal boot to interconnecting shaft

retaining clamp, onto the interconnecting shaft. Then
slide the replacement outer C/V joint assembly seal-
ing boot onto the interconnecting shaft.

(2) Install outer C/V joint assembly onto intercon-

necting shaft. Joint is installed on interconnecting
shaft, by pushing interconnecting shaft into outer
C/V joint, until retaining snap ring is seated in
groove on interconnecting shaft (Fig. 34). Verify the
snap ring is fully seated into groove on interconnect-
ing shaft.

(3) Distribute 1/2 the amount of grease provided in

seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into outer C/V joint
assembly housing. Put the remaining amount into
the sealing boot.

(4) Install outer C/V joint seal boot retaining

clamp, onto interconnecting shaft. Install replace-
ment outer C/V joint sealing boot onto interconnect-
ing shaft. Outer C/V joint seal boot MUST be
positioned on interconnecting shaft, so only the
thinnest (sight) groove on interconnecting shaft
is visible (Fig. 35).

(5) Clamp sealing boot on interconnecting shaft

using Crimper, Special Tool C-4975 and the following
procedure. Place crimping tool C- 4975 over bridge of
clamp (Fig. 36). Tighten nut on crimping tool C- 4975

until jaws on tool are closed completely together, face
to face (Fig. 37).

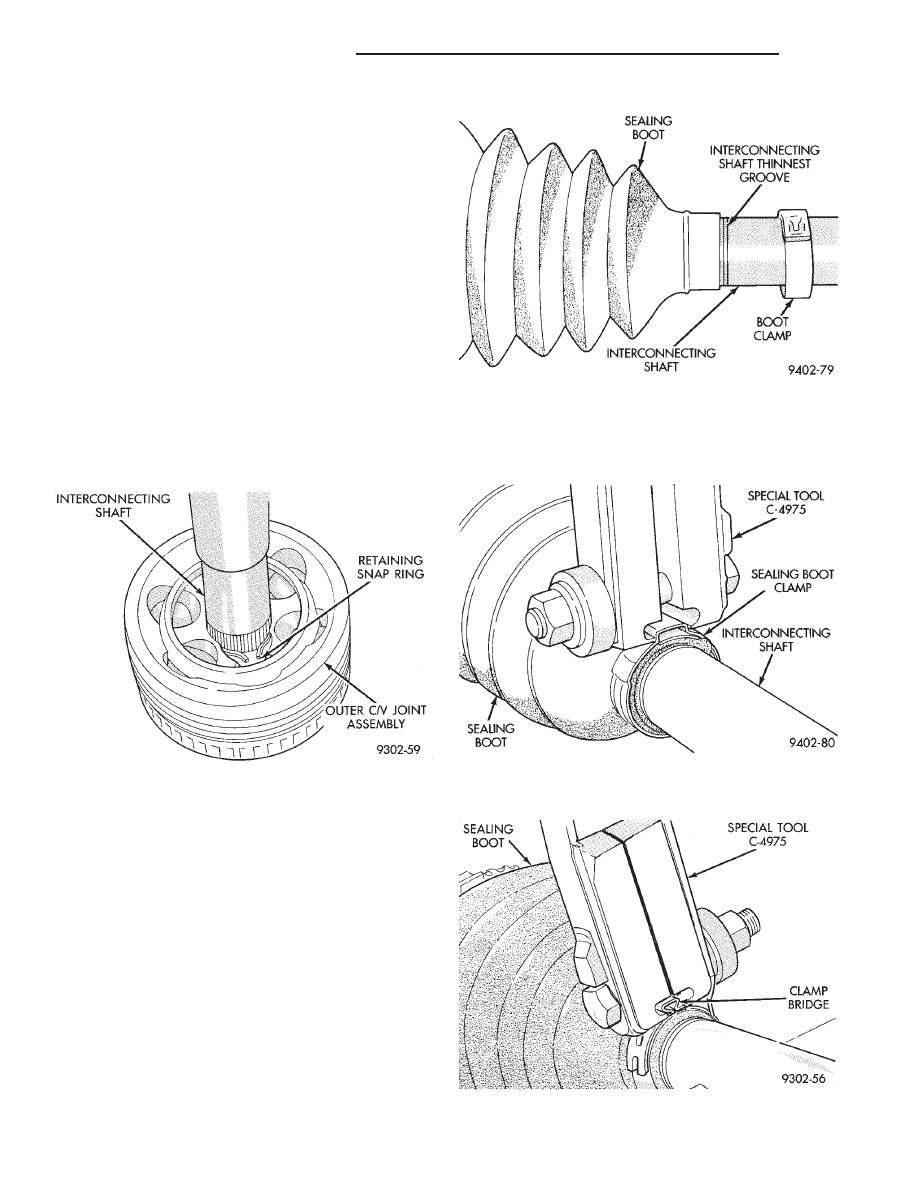

Fig. 34 Outer C/V Joint Installed On Interconnecting

Shaft

Fig. 35 Seal Boot Correctly Positioned On

Interconnecting Shaft

Fig. 36 Crimping Tool Installed On Sealing Boot

Clamp

Fig. 37 Sealing Boot Retaining Clamp Installed

3 - 12

DIFFERENTIAL AND DRIVELINE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

CAUTION:

Seal must not be dimpled, stretched or

out of shape in any way. If seal is NOT shaped cor-
rectly, equalize pressure in seal and shape it by
hand.

(6) Position outer C/V joint seal boot, into boot

retaining groove on outer C/V joint housing. Install
seal boot to outer C/V joint retaining clamp evenly on
sealing boot.

(7) Clamp sealing boot onto outer C/V joint hous-

ing using Crimper, Special Tool C-4975 and the fol-
lowing procedure. Place crimping tool C- 4975 over
bridge of clamp (Fig. 38). Tighten nut on crimping
tool C-4975 until jaws on tool are closed completely
together, face to face (Fig. 39).

(8) Install the driveshaft requiring boot replace-

ment back on the vehicle. See Servicing Driveshaft in
this section of the service manual for the required
driveshaft installation procedure.

SPECIFICATIONS

TORQUE SPECIFICATIONS

DESCRIPTION

TORQUE

Caliper To Knuckle Bolts . . . . . 19 N·m (168 in. lbs.)
Driveshaft Nut . . . . . . . . . . . . 163 N·m (120 ft. lbs.)
Front Wheel Lug Nuts . . . . . . 135 N·m (100 ft. lbs.)
Knuckle To Strut Bolt Nuts . . 169 N·m (125 ft. lbs.)
Tie Rod End To Knuckle . . . . . . . 61 N·m (45 ft. lbs.)

SPECIAL TOOLS

DIFFERENTIAL AND DRIVELINE

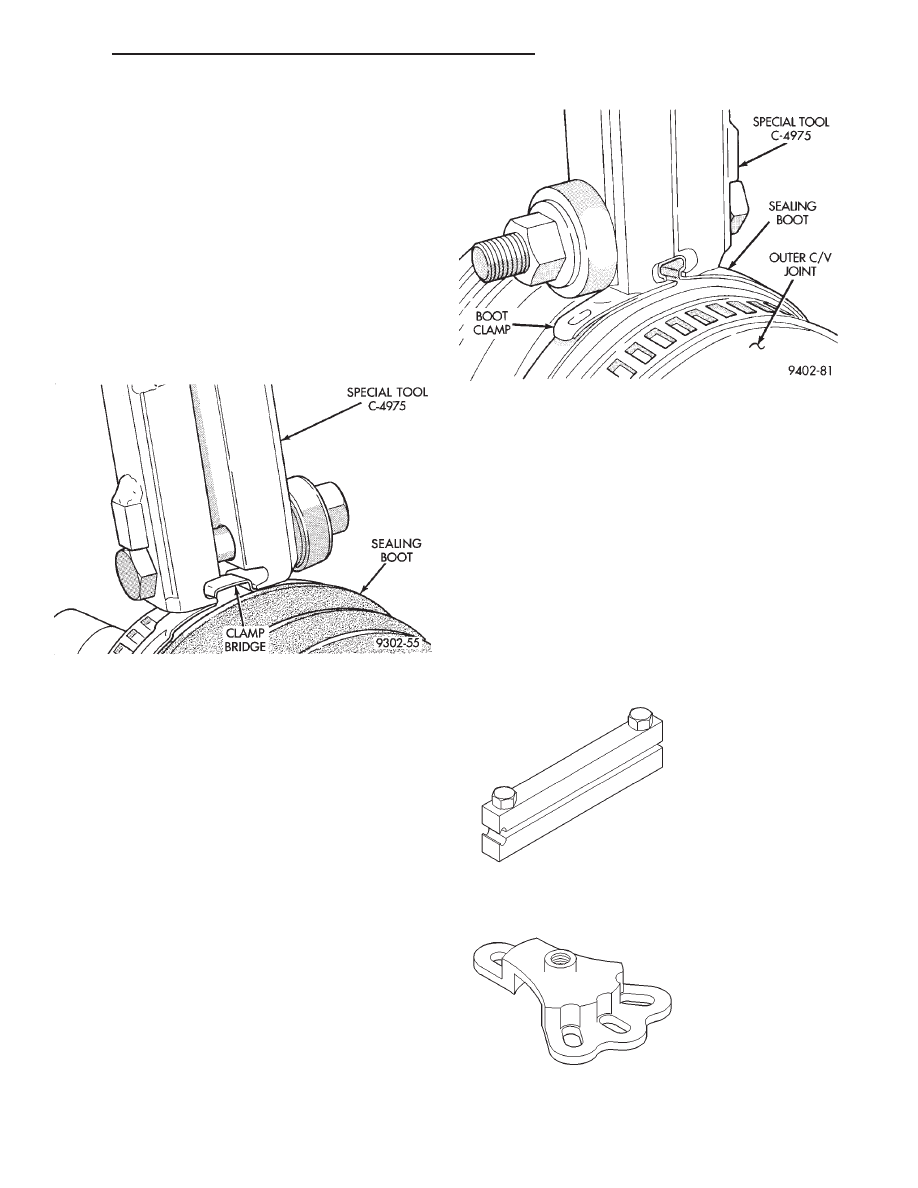

Fig. 38 Crimping Tool Installed On Sealing Boot

Clamp

Fig. 39 Sealing Boot Retaining Clamp Installed

Boot Clamp Installer C-4975A

Puller 6790

300M

DIFFERENTIAL AND DRIVELINE

3 - 13

DISASSEMBLY AND ASSEMBLY (Continued)

BRAKES

CONTENTS

page

page

ANTILOCK BRAKE SYSTEM–MARK 20 . . . . . . . 51
BASE BRAKE SYSTEM . . . . . . . . . . . . . . . . . . . . . 3

BRAKE INFORMATION . . . . . . . . . . . . . . . . . . . . . 1

BRAKE INFORMATION

INDEX

page

GENERAL INFORMATION

BASE BRAKE SYSTEM COMPONENTS . . . . . . . . 1

GENERAL INFORMATION

BASE BRAKE SYSTEM COMPONENTS

The vehicle is available with 3 different types of

brake systems. The standard brake system has front
and rear disc brakes without antilock brakes. The
second brake system has front and rear disc brakes
with antilock brakes. The third brake system has
front and rear disc brakes with antilock brakes and
traction control. The traction control system is depen-
dent on the antilock brake system and is not avail-
able without antilock brakes.

Standard brake equipment consists of the following

major components:

• Master Cylinder.

• Junction Block.

• Proportioning valves.

• Double-pin-floating Caliper Front and Rear Disc

Brakes.

• Vacuum operated Brake Booster.

• Brake Pedal.
The antilock brake system uses the standard

power brake system caliper assemblies, braking
discs, brake lines and hoses. The unique parts of the

antilock brake system consists of the following com-
ponents:

• Integrated Control Unit (ICU) containing both a

hydraulic and an electrical control unit. This compo-
nent replaces the Junction Block in the hydraulic
system.

• Wheel Speed Sensors.

• Tone Wheels.
These components will be described in detail in the

antilock brake section in this group of the service
manual.

The hydraulic brake system is diagonally split on

both the Non-ABS and ABS braking systems (Fig. 1).
The left front and right rear brakes are on one
hydraulic circuit and the right front and left rear are
on the other.

All available brake systems on this vehicle use the

same type of brake line fittings and tubing flares. The
brake line fittings used are double wall ISO style tub-
ing flares and fittings at all tubing joint locations.
Only the outlets of the proportioning valves and the
rear flex hoses threading into them have non-ISO
style flares. They are double inverted style flares. See
(Fig. 1) for specific joint locations and tube fitting size.
