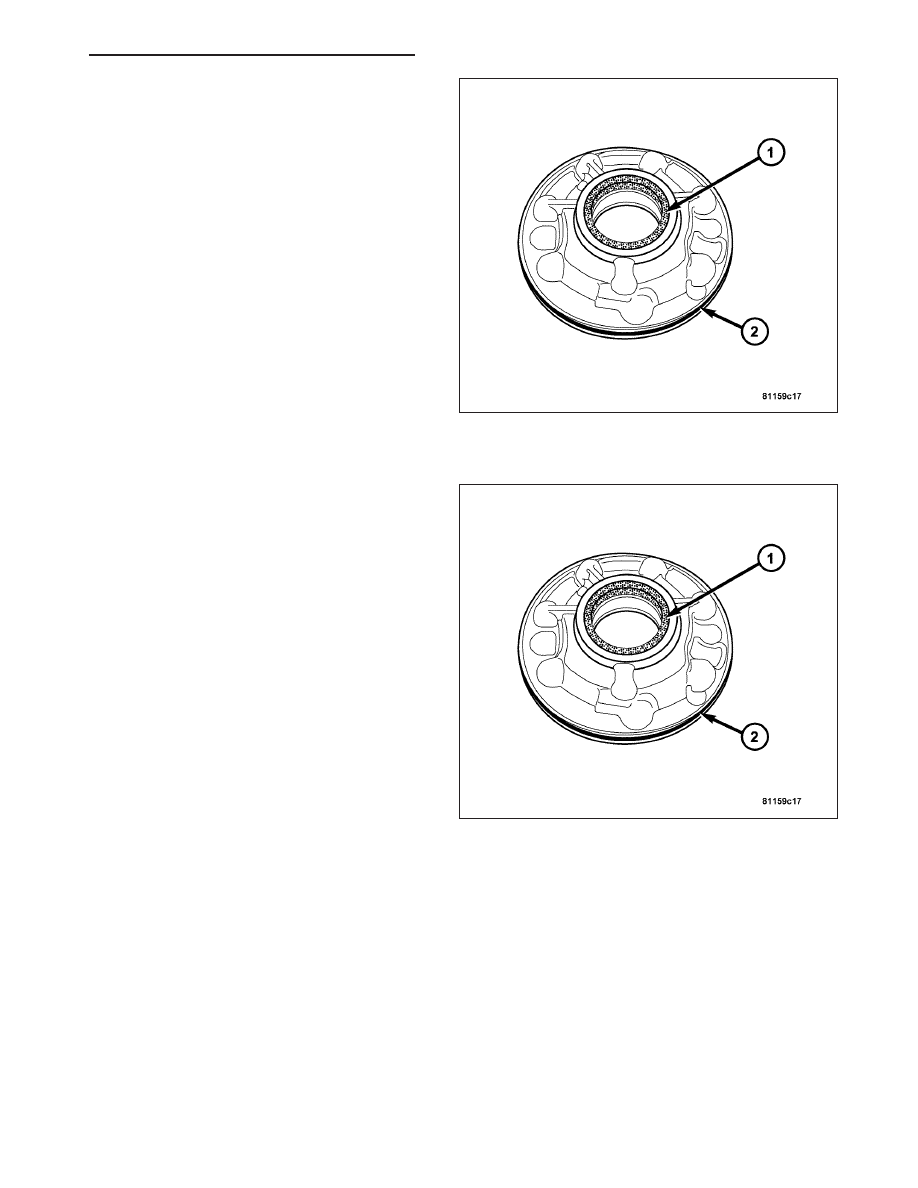

2. Remove the inner oil pump seal (1).

3. Remove the outer oil pump o-ring (2).

ASSEMBLY

1. Install a new inner oil pump seal (1) with Special

Tool 8902-A.

2. Replace the outer oil pump o-ring (2).

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 325

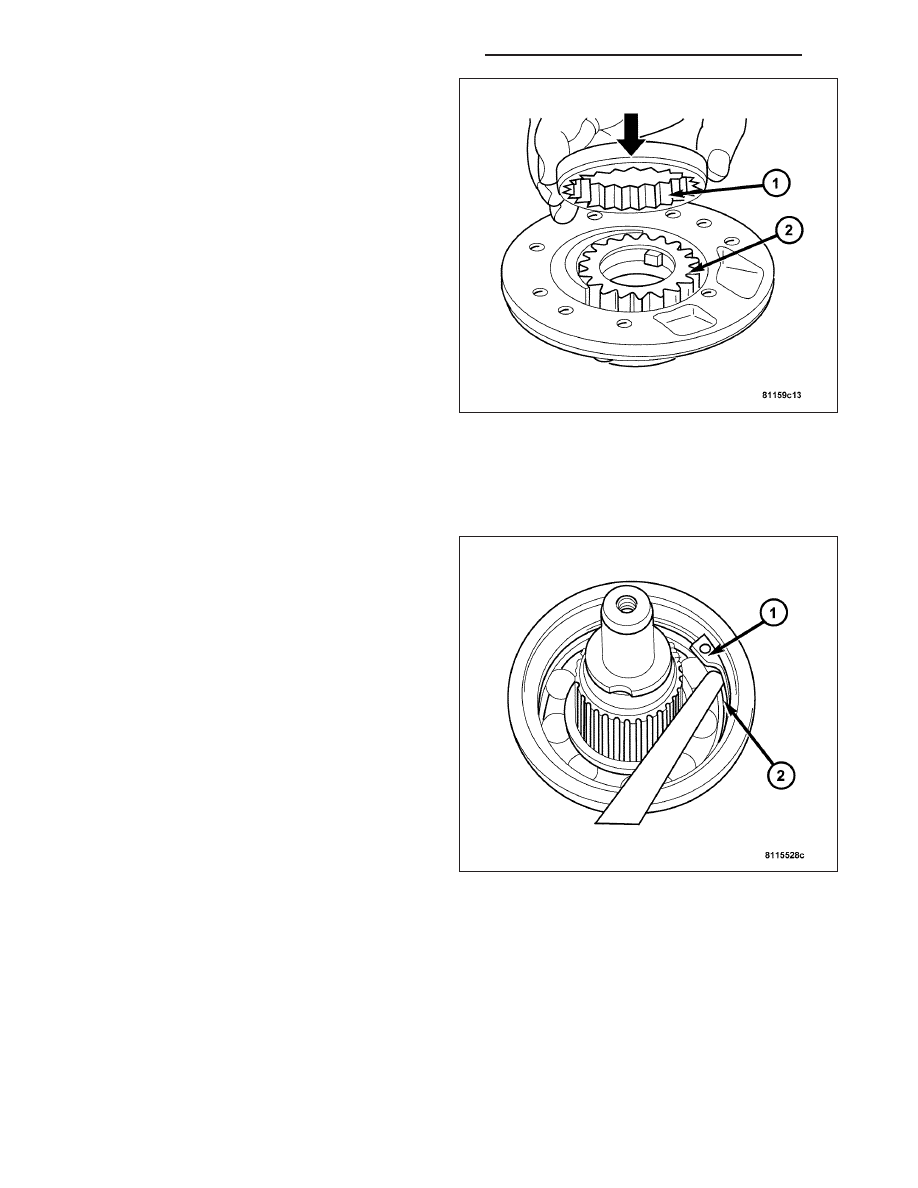

3. Lubricate the pump gears with transmission fluid

and place in the pump housing. Insert the pump
gear (1) so that the chamfer (arrow) points towards
the pump housing.

OUTPUT SHAFT BEARING

REMOVAL

1. Raise and support vehicle.

2. Remove the propeller shaft. (Refer to 3 - DIFFER-

ENTIAL

&

DRIVELINE/PROPELLER

SHAFT

-

REMOVAL).

3. Place the transmission in the PARK position before

attempting to remove the output shaft nut.

4. Remove the output shaft nut holding the propeller

shaft flange to the output shaft.

5. Remove the propeller shaft flange.

6. Remove the transmission rear oil seal with a suit-

able slide hammer and screw.

7. Remove the transmission output shaft washer. Be

sure to tag the washer since it is very similar to the
geartrain end-play shim and they must not be inter-
changed.

8. Remove the transmission rear output shaft bearing

retaining ring (1).

21 - 326

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH

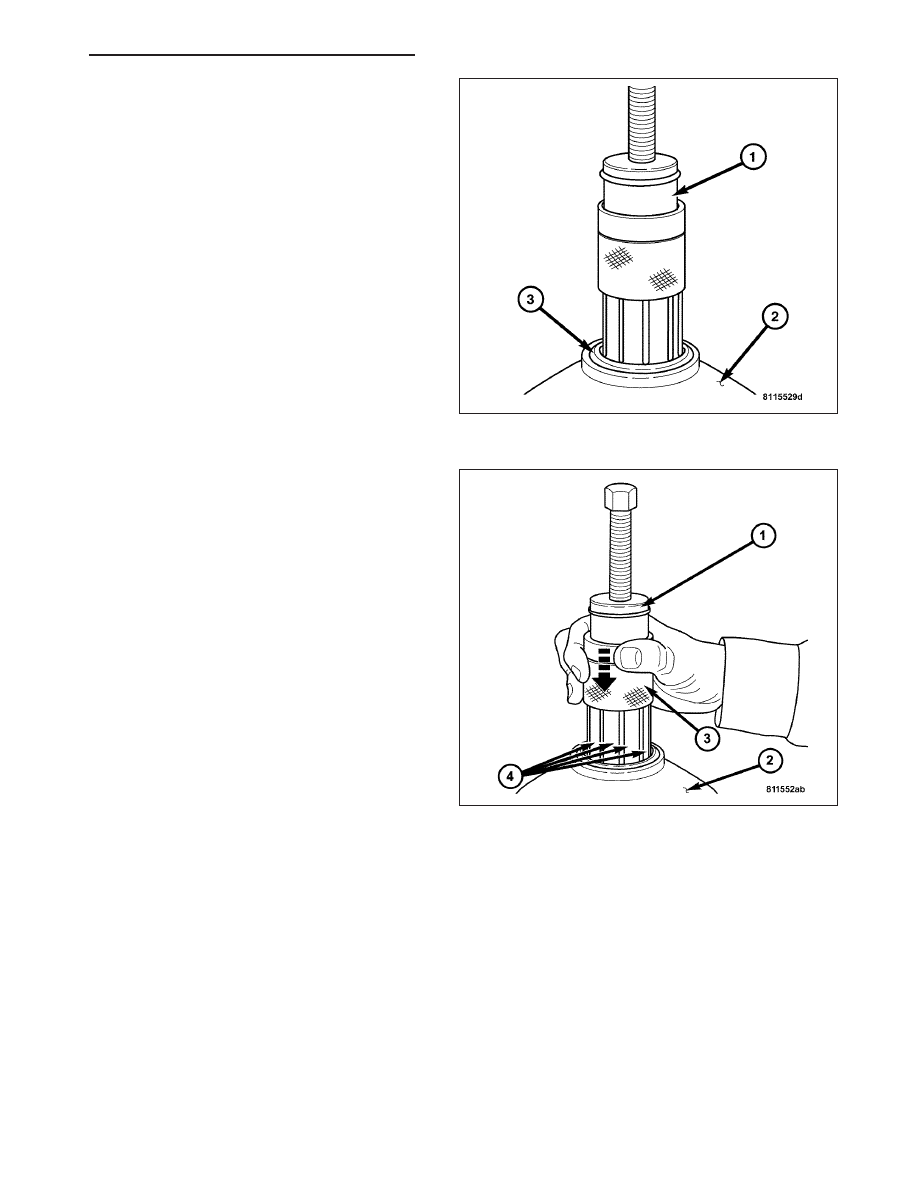

9. Position Special Tool 9082 (1) over the inner race

of the output shaft bearing (3).

10. Slide the collar (3) on the Special Tool 9082 (1)

downward over the fingers (4) of the tool.

ZH

AUTOMATIC - NAG1 SERVICE INFORMATION

21 - 327

11. Remove the output shaft bearing (3).

CAUTION: Verify that the geartrain end-play shim
has remained on the output shaft and against the
park gear. The shim may be adhered to the bear-
ing inner race. Retrieve the shim from the bearing
and install over the output shaft and against the
park gear.

INSTALLATION

CAUTION: Verify that the geartrain end-play shim is properly installed over the output shaft and against the
park gear.

1. Install the output shaft bearing in the rear transmission housing.

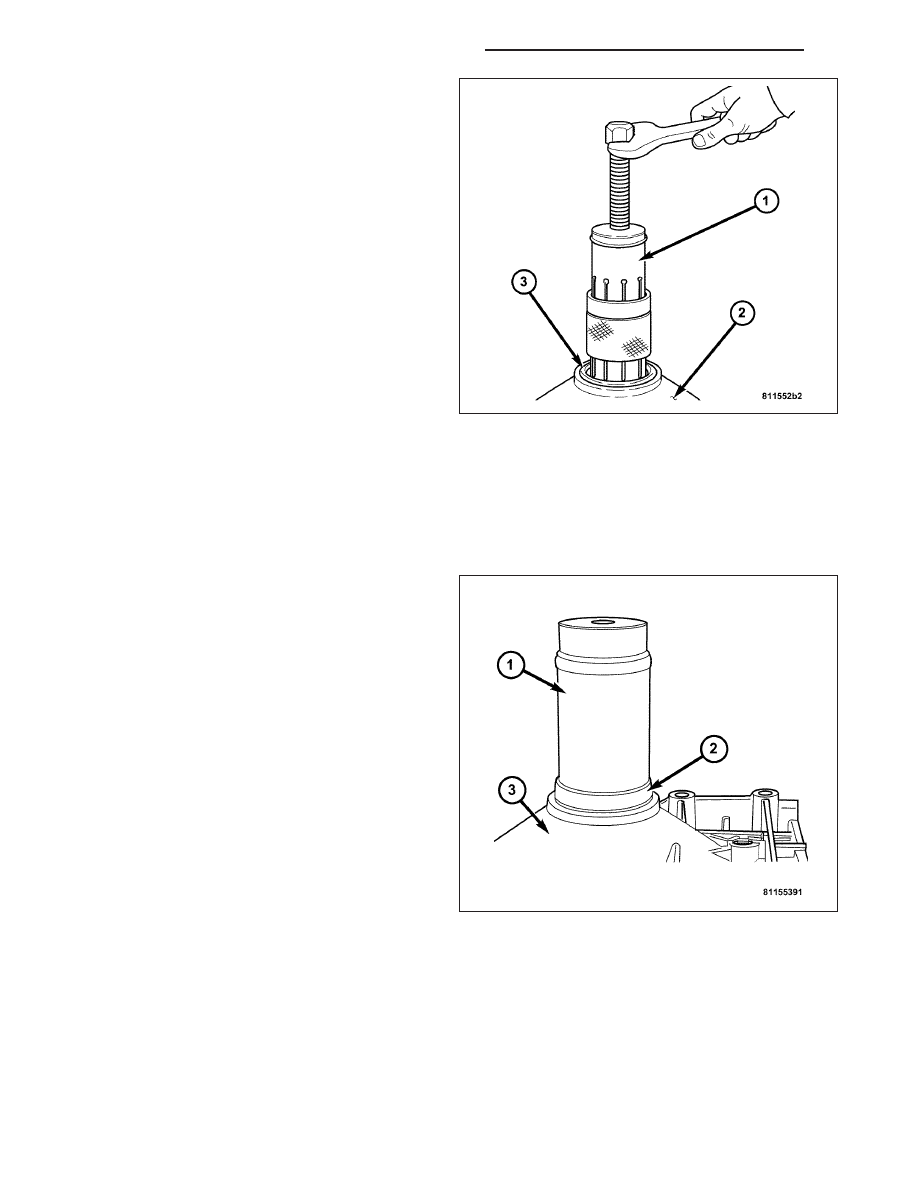

a. Using Special Tool 9287 (1), install the output

shaft bearing (2) into the transmission housing
(3). The closed side of the plastic cage

21 - 328

AUTOMATIC - NAG1 SERVICE INFORMATION

ZH
