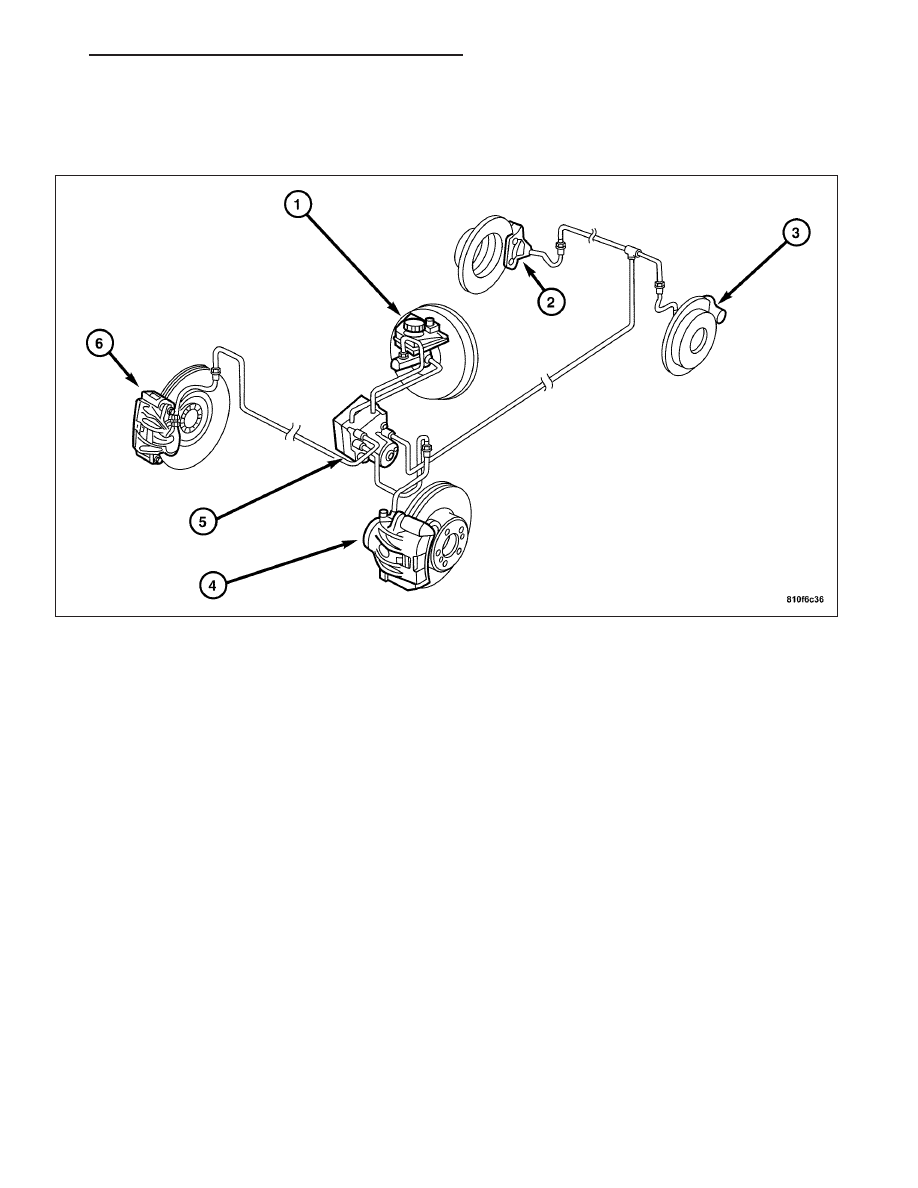

REAR WHEEL SPEED SENSOR

DESCRIPTION

A wheel speed sensor is used at each rear wheel. The gear type tone wheel serves as the trigger mechanism for
each of the front wheel speed sensors.

OPERATION

The sensors convert wheel speed into a digital signal. The CAB sends 12 volts to the sensors. The sensor has an
internal magneto resistance bridge that alters the voltage and amperage of the signal circuit. This voltage and
amperage is changed by magnetic induction when the toothed tone wheel passes the wheel speed sensor. This
digital signal is sent to the CAB. The CAB measures the voltage and amperage of the digital signal for each wheel.

ZH

BRAKES - ABS SERVICE INFORMATION

5 - 253

REMOVAL

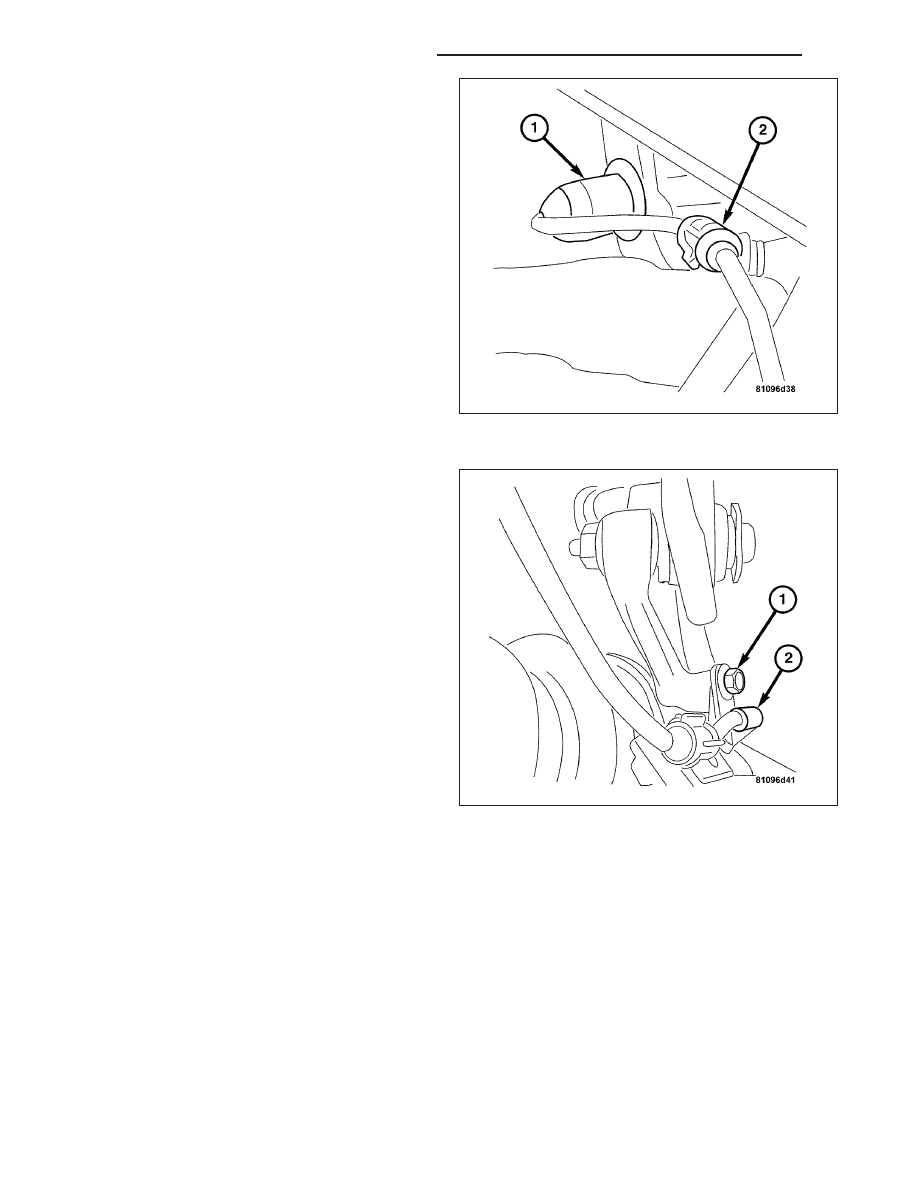

1. Remove the bolt (1) attaching the wheel speed

sensor to the rear knuckle.

2. Remove the rear wheel speed sensor (2) from the

knuckle.

3. Pull the rubber grommet (1) out of the body.

Unhook the wheel speed sensor wire harness from
the mount (2).

5 - 254

BRAKES - ABS SERVICE INFORMATION

ZH

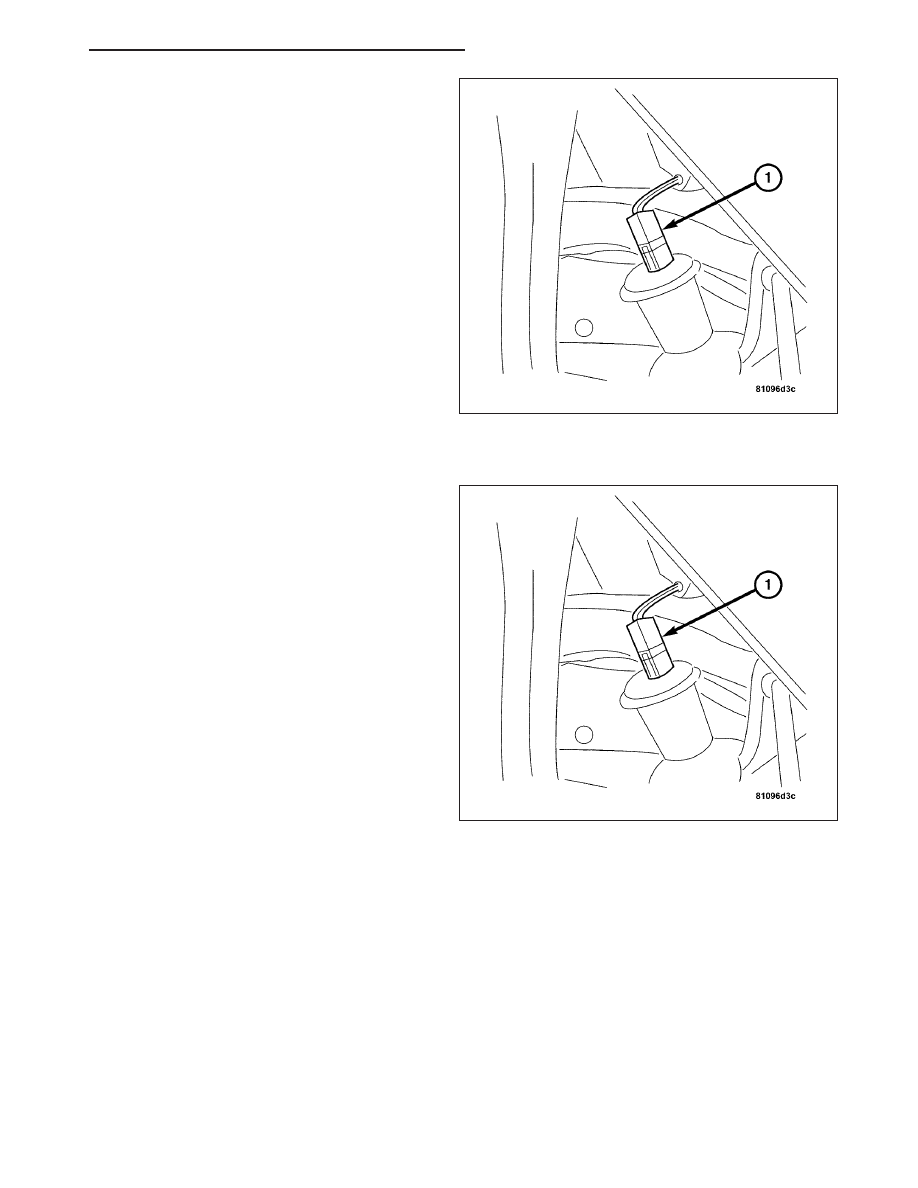

4. Disconnect the wheel speed sensor harness con-

nector (1).

INSTALLATION

1. Connect the wheel speed sensor wire harness con-

nector (1).

ZH

BRAKES - ABS SERVICE INFORMATION

5 - 255

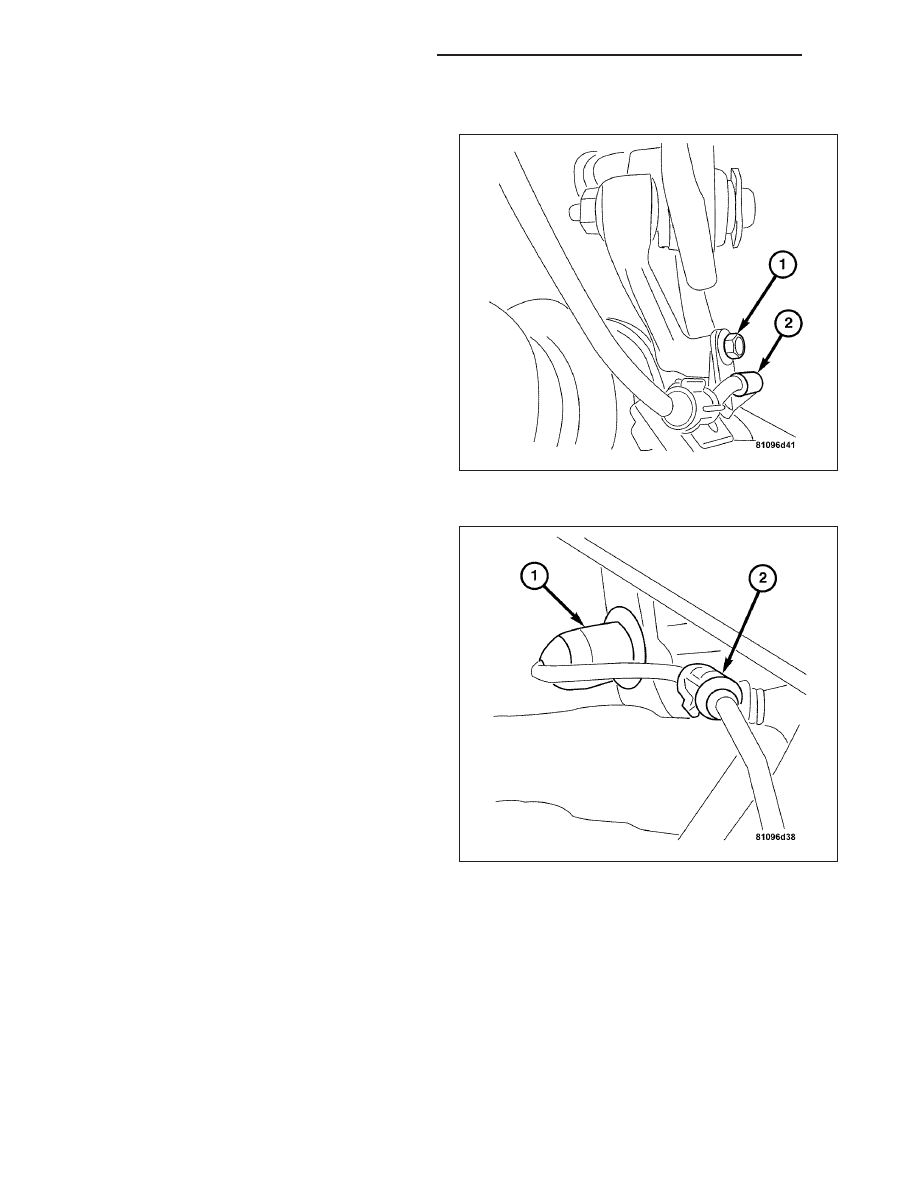

2. Install the rubber grommet (1) to the body and then

hook the wheel speed sensor wire harness to the
mount (2).

3. Install the wheel speed sensor (2) to the knuckle.

4. Install the bolt (1) attaching the wheel speed sen-

sor to the knuckle. Tighten to 12 N·m (106 in. lbs.).
