SENSOR-POST-CATALYST EXHAUST GAS TEMPERATURE (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K915 20BR/WT

POST-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR GROUND

2

K353 20YL/WT

POST-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR SIGNAL

SENSOR-PRE-CATALYST EXHAUST GAS TEMPERATURE (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K916 20BR/WT

PRE-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR GROUND

2

K352 20YL

PRE-CATALYST EXHAUST GAS TEMPERATURE SEN-
SOR SIGNAL

SENSOR-RAIN (AUTO WIPERS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

F880 20BK/PK

FUSED ACCESSORY DELAY RELAY OUTPUT

2

Z909 20BK/LG

GROUND

3

D55 20BK/WT

CAN B BUS (+)

4

D54 20BK

CAN B BUS (-)

SENSOR-SEAT TRACK POSITION-DRIVER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

2

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

SENSOR-SEAT WEIGHT-LEFT FRONT (EXCEPT EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

8W - 80 - 138

8W-80 CONNECTOR PIN-OUTS

LX

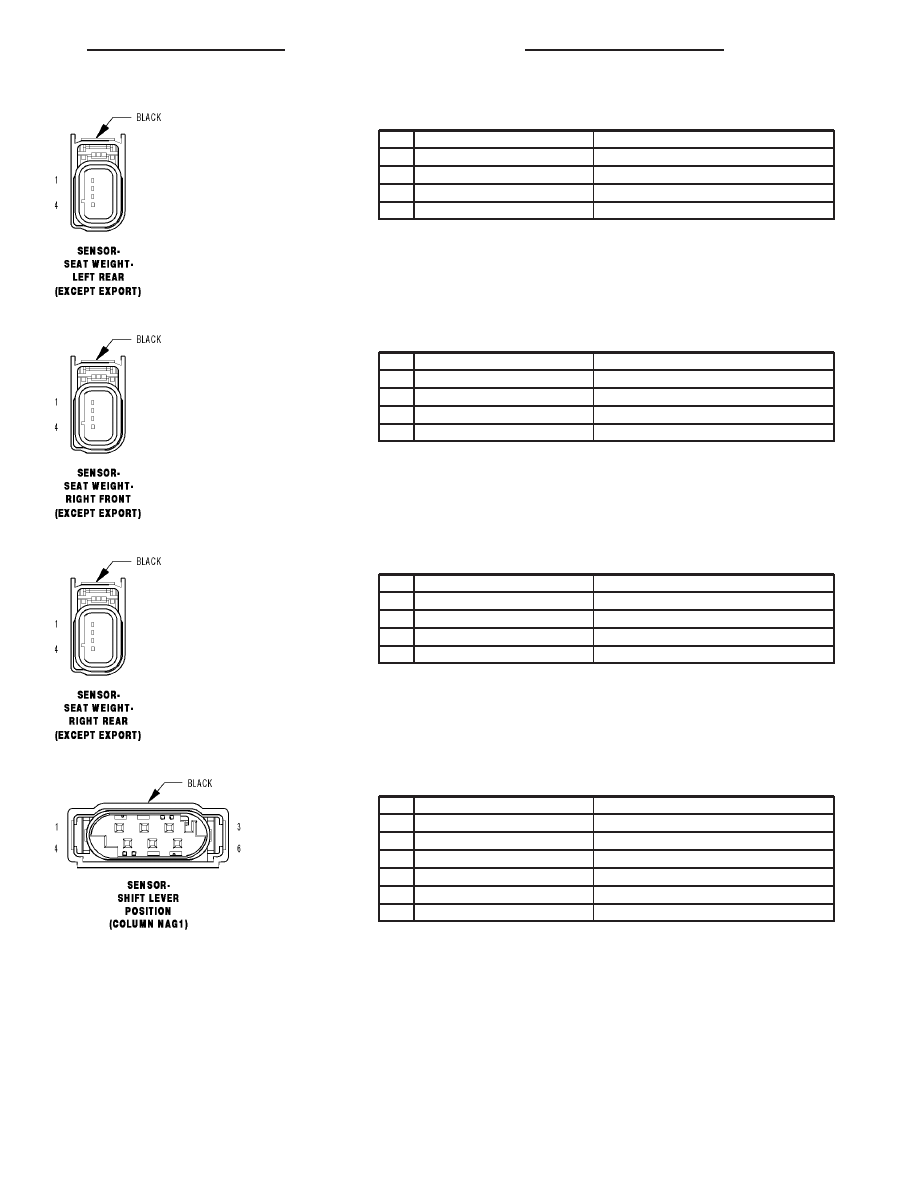

SENSOR-SEAT WEIGHT-LEFT REAR (EXCEPT EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

SENSOR-SEAT WEIGHT-RIGHT FRONT (EXCEPT EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

SENSOR-SEAT WEIGHT-RIGHT REAR (EXCEPT EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

SENSOR-SHIFT LEVER POSITION (COLUMN NAG1) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

22BK

SHIFT LEVER POSITION SENSOR GROUND

2

22LG/BK

SHIFT LEVER POSITION SENSOR SUPPLY

3

-

-

4

22LB

SHIFT LEVER POSITION SENSOR SIGNAL

5

-

-

6

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 139

SENSOR-SIDE IMPACT-LEFT 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-LEFT 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 20LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 20LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

8W - 80 - 140

8W-80 CONNECTOR PIN-OUTS

LX

SENSOR-SUN (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G39 20VT/LB

SUN SENSOR NO. 1 SIGNAL

2

G939 20VT/DB

SUN SENSOR RETURN

3

L24 20WT/VT

AUTO HEADLAMPS SIGNAL

4

G139 20VT/OR

SUN SENSOR NO. 2 SIGNAL

SENSOR-TRANSMISSION RANGE (RLE) - LT. GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K900 20DB/DG

SENSOR GROUND

4

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

-

-

7

T1 20DG/LB

TRS T1 SENSE

8

T3 20DG/DB

TRS T3 SENSE

9

T42 20DG/YL

TRS T42 SENSE

10

T41 20YL/DB

TRS T41 SENSE (P/N SENSE)

SENSOR-WASHER FLUID LEVEL-FRONT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z901 20BK/DG

GROUND

2

W1 20BR/TN

WASHER FLUID LEVEL SWITCH SENSE

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

4

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LX

8W-80 CONNECTOR PIN-OUTS
