MODULE-INTRUSION TRANSCEIVER (RHD) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

A23 20RD/YL

FUSED B(+) (I.O.D.)

2

-

-

3

A645 20RD/VT

INTRUSION TRANSMITTER SENSOR SIGNAL

4

G460 20DG/VT

INTRUSION RECEIVER SENSOR SIGNAL

5

D96 20WT/LB

SIREN SIGNAL CONTROL

6

D55 20WT/OR

CAN B BUS (+)

7

Z910 20BK/TN

GROUND

8

-

-

9

G945 20VT/DG

INTRUSION TRANSMITTER SENSOR GROUND

10

G946 20LG/VT

INTRUSION RECEIVER SENSOR GROUND

11

-

-

12

D54 20WT

CAN B BUS (-)

MODULE-MEMORY SEAT C1 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

P205 16LG/WT (LHD ADJUSTABLE
PEDALS)

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 16LG/LB (LHD ADJUSTABLE
PEDALS)

ADJUSTABLE PEDALS MOTOR REARWARD

3

P153 16TN/DG (LHD)

TILT STEERING MOTOR UP/DOWN DRIVER

4

P157 16LB/TN (LHD)

TELESCOPE STEERING MOTOR FORWARD/REAR-
WARD DRIVER

5

D54 20WT

CAN B BUS (-)

6

P953 16DG/TN (LHD)

STEERING MOTOR COMMON

7

D55 20WT/OR

CAN B BUS (+)

8

A110 12OR/RD

FUSED B(+)

9

G13 18VT/LB (LHD ADJUSTABLE PED-
ALS)

ADJUSTABLE PEDALS SENSOR SUPPLY

10

Z912 12BK/OR

GROUND

11

P152 20TN/LB (LHD)

TELESCOPE STEERING FORWARD/REARWARD POSI-
TION SENSE

12

G914 20VT/GY (LHD)

SENSOR RETURN

13

P151 20TN/OR (LHD)

TILT STEERING UP/DOWN POSITION SENSE

14

G14 18VT/DB (LHD ADJUSTABLE PED-
ALS)

ADJUSTABLE PEDALS SENSOR SIGNAL

MODULE-MEMORY SEAT C2 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

2

P141 18LG/BR

DRIVER SEAT RECLINER UP DRIVER

3

-

-

4

P143 18LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

5

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

6

-

-

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-MEMORY SEAT C3 - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

G404 20VT/YL

DRIVER SEAT FRONT VERTICAL POSITION SENSE

2

G402 20VT/DB

DRIVER SEAT REAR VERTICAL POSITION SENSE

3

G401 20VT/LG

DRIVER SEAT HORIZONTAL POSITION SENSE

4

G494 20YL/VT

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

5

G492 20LB/VT

DRIVER SEAT REAR VERTICAL SENSOR GROUND

6

G491 20VT/GY

DRIVER SEAT HORIZONTAL SENSOR GROUND

7

-

-

8

P115 16LG

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P117 16LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

10

P113 18LG/WT

DRIVER SEAT REAR VERTICAL DOWN DRIVER

11

-

-

12

P111 18LG/YL

DRIVER SEAT REAR VERTICAL UP DRIVER

13

P121 18LG/DB

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

14

P119 18LG/DG

DRIVER SEAT FRONT VERTICAL UP DRIVER

MODULE-MEMORY SEAT C4 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P599 20LG/TN

DRIVER SEAT SWITCH MUX RETURN

2

P239 20LG/WT

DRIVER SEAT SWITCH REAR VERTICAL/HORIZONTAL
SWITCH MUX

3

P339 20LG/DB

DRIVER SEAT SWITCH FRONT VERTICAL/RECLINER
SWITCH MUX

4

-

-

5

-

-

6

P9 20LG/OR

DRIVER SEAT SWITCH SUPPLY

MODULE-MEMORY SEAT C5 (ADJUSTABLE PEDALS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Q102 20OR/LB

ADJUSTABLE PEDALS SWITCH FORWARD

5

Q103 20OR/LG

ADJUSTABLE PEDALS SWITCH REARWARD

6

Q101 20OR/LB

ADJUSTABLE PEDALS SWITCH GROUND

MODULE-OCCUPANT CLASSIFICATION C1 (EXCEPT EXPORT) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A106 20LB/RD

FUSED B(+)

2

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

D55 20WT/OR

CAN B BUS (+)

5

D54 20WT

CAN B BUS (-)

6

-

-

7

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

8

-

-

9

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

10

Z911 18BK/WT

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107

MODULE-OCCUPANT CLASSIFICATION C2 (EXCEPT EXPORT) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

-

-

3

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

4

-

-

5

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

6

-

-

7

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8

-

-

9

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

10

-

-

11

-

-

12

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

R261 20LB/WT (EXPORT)

DRIVER SEAT POSITION SENSOR DATA

14

-

-

15

R13 20LG/TN (SIDE AIRBAGS)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG (SIDE AIRBAGS)

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

R263 20LB/VT (EXPORT)

DRIVER SEAT POSITION SENSOR VOLTAGE

18

-

-

19

R15 20LG/BR (SIDE AIRBAGS)

LEFT SIDE IMPACT SENSOR 1 GROUND

20

R19 20LG/WT (SIDE AIRBAGS)

LEFT SIDE IMPACT SENSOR 2 GROUND

21

R20 20WT/LG (SIDE AIRBAGS)

RIGHT SIDE IMPACT SENSOR 2 GROUND

22

R17 20LG (SIDE AIRBAGS)

LEFT SIDE IMPACT SENSOR 2 SIGNAL

23

R18 20LB (SIDE AIRBAGS)

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

24

R14 20TN/LG (SIDE AIRBAGS)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/WT (SIDE AIRBAGS)

LEFT CURTAIN SQUIB 1 LINE 2

26

R3 20LB/OR (SIDE AIRBAGS)

LEFT CURTAIN SQUIB 1 LINE 1

27

R4 20OR/LB (SIDE AIRBAGS)

RIGHT CURTAIN SQUIB 1 LINE 1

28

R2 20WT/LB (SIDE AIRBAGS)

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

8W - 80 - 108

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

4

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

5

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

6

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

7

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

8

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

9

G104 20VT/GY (EARLY BUILD)

PASSENGER AIRBAG INDICATOR DRIVER

10

-

-

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

-

-

15

D55 20WT/OR

CAN B BUS (+)

16

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

-

-

18

-

-

19

-

-

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

Z913 18BK/LG

GROUND

23

D54 20WT

CAN B BUS (-)

24

F214 20PK/LG

FUSED RUN RELAY OUTPUT

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

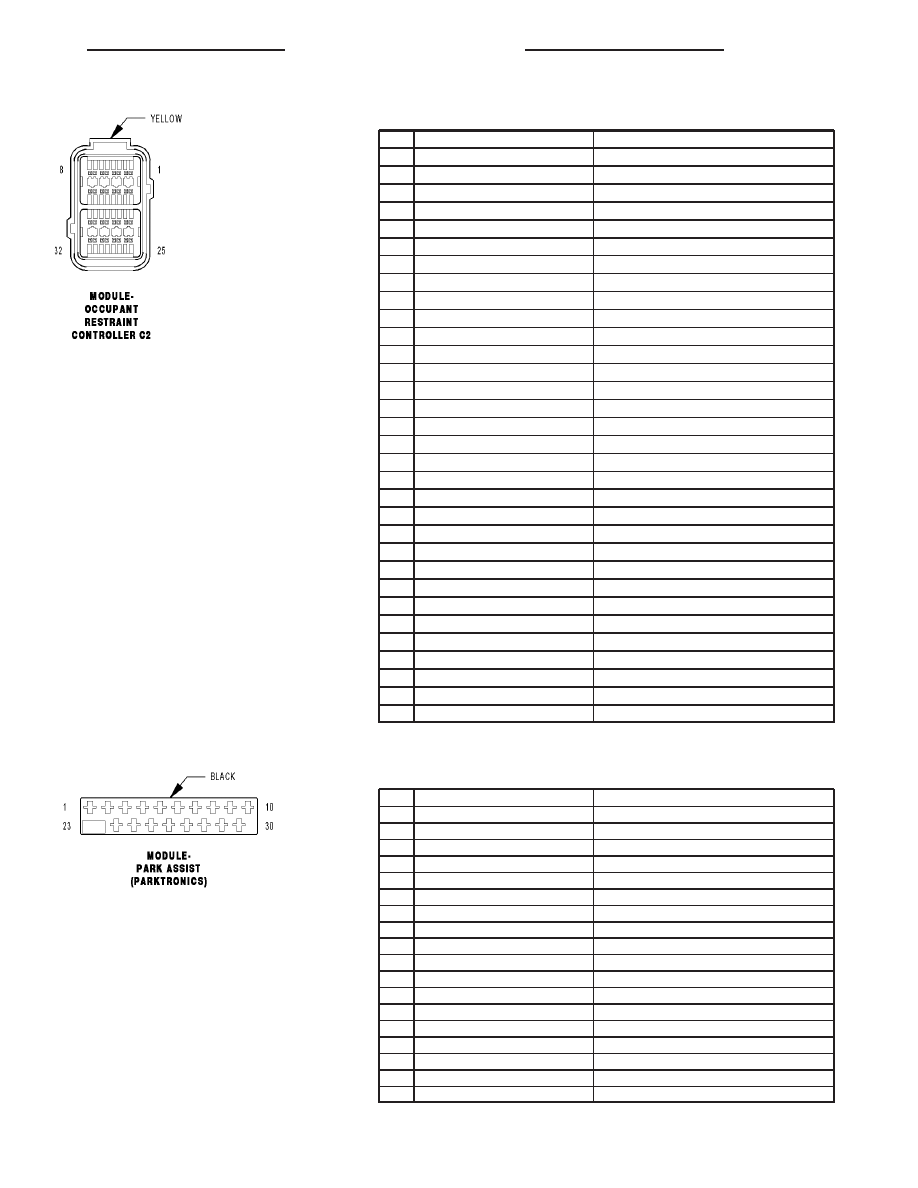

MODULE-PARK ASSIST (PARKTRONICS) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D703 20WT/BK

PARK ASSIST SENSOR NO. 9 SIGNAL

4

D700 20WT/GY

PARK ASSIST SENSOR NO. 7 SIGNAL

5

D54 20WT

CAN B BUS (-)

6

D55 20WT/OR

CAN B BUS (+)

7

-

-

8

X750 20GY/LB

PARK ASSIST SENSOR GROUND

9

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

10

Z914 20BK/GY

GROUND

23

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

24

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

25

D777 20WT/DG

PARK ASSIST DISPLAY SIGNAL

26

-

-

27

-

-

28

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

29

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

30

F500 20DG/PK

FUSED RUN RELAY OUTPUT
