NONDEPLOYED PASSENGER AIRBAG

1. Maneuver the passenger airbag up into the instru-

ment panel in a way to clear any obstacles that
may impede the installation of the airbag.

2. Place the passenger into the cavity of the passen-

ger airbag door.

8O - 410

RESTRAINTS - SERVICE INFORMATION

LX

3. Install the two passenger airbag mounting bolts (2)

to the crosscar beam. Torque bolts to 11.6 N·m
(103 in. lbs.).

4. Connect the passenger airbag electrical connector

(3).

5. Install the two inboard mounting screws (2) to the

passenger airbag just below the distribution duct
(1) and to the left of the distribution housing.
Torque screws to 2.8 N·m (25 in. lbs.).

6. Install the two outboard mounting screws (1) to the

passenger airbag just below the distribution duct.
Torque screws to 2.8 N·m (25 in. lbs.).

LX

RESTRAINTS - SERVICE INFORMATION

8O - 411

7. Install the glove box assembly (Refer to 23 -

BODY/INSTRUMENT

PANEL/GLOVE

BOX

-

INSTALLATION).

8. Install the right side silencer pad (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL SILENCER - INSTALLATION).

WARNING: Do not connect the battery negative
cable (Refer to 8 - ELECTRICAL/RESTRAINTS -
DIAGNOSIS AND TESTING - AIRBAG SYSTEM).
Personal injury or death may result if the system
test is not performed first.

8O - 412

RESTRAINTS - SERVICE INFORMATION

LX

SEAT BELT AND RETRACTOR

REMOVAL

FRONT

1. Disconnect and isolate the battery negative cable.

WARNING: Wait two minutes for the airbag system
reserve capacitor to discharge before beginning
any airbag system or component service. Failure
to do so may result in accidental airbag deploy-
ment, personal injury or death.

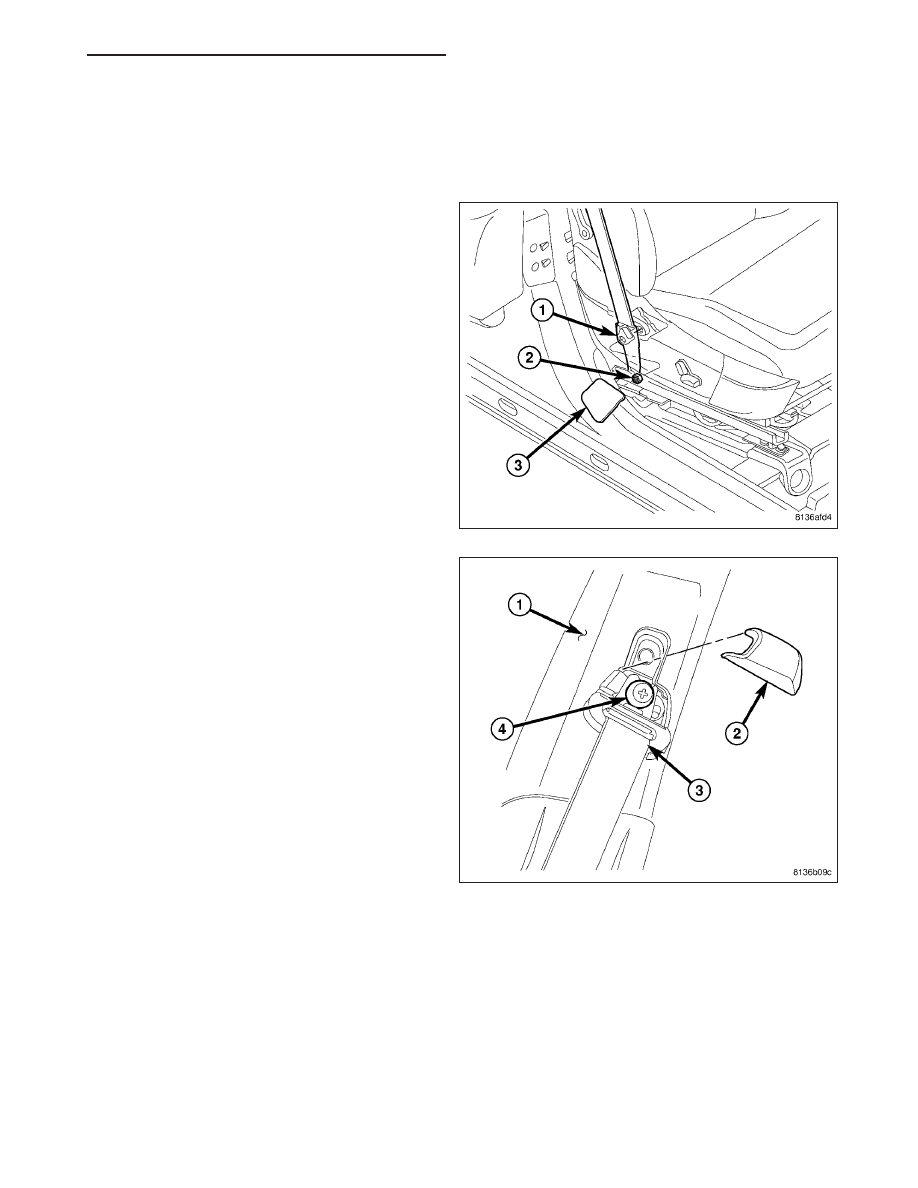

2. Remove trim cover (3) from the seat cushion out-

board trim cover.

3. Remove seat belt (1) lower anchor nut (2) from

seat cushion frame.

4. Remove the upper turning loop (3) trim cover (2).

5. Remove the upper turning loop retaining bolt (4).

LX

RESTRAINTS - SERVICE INFORMATION

8O - 413
