CENTER HIGH MOUNTED STOP LAMP

REMOVAL

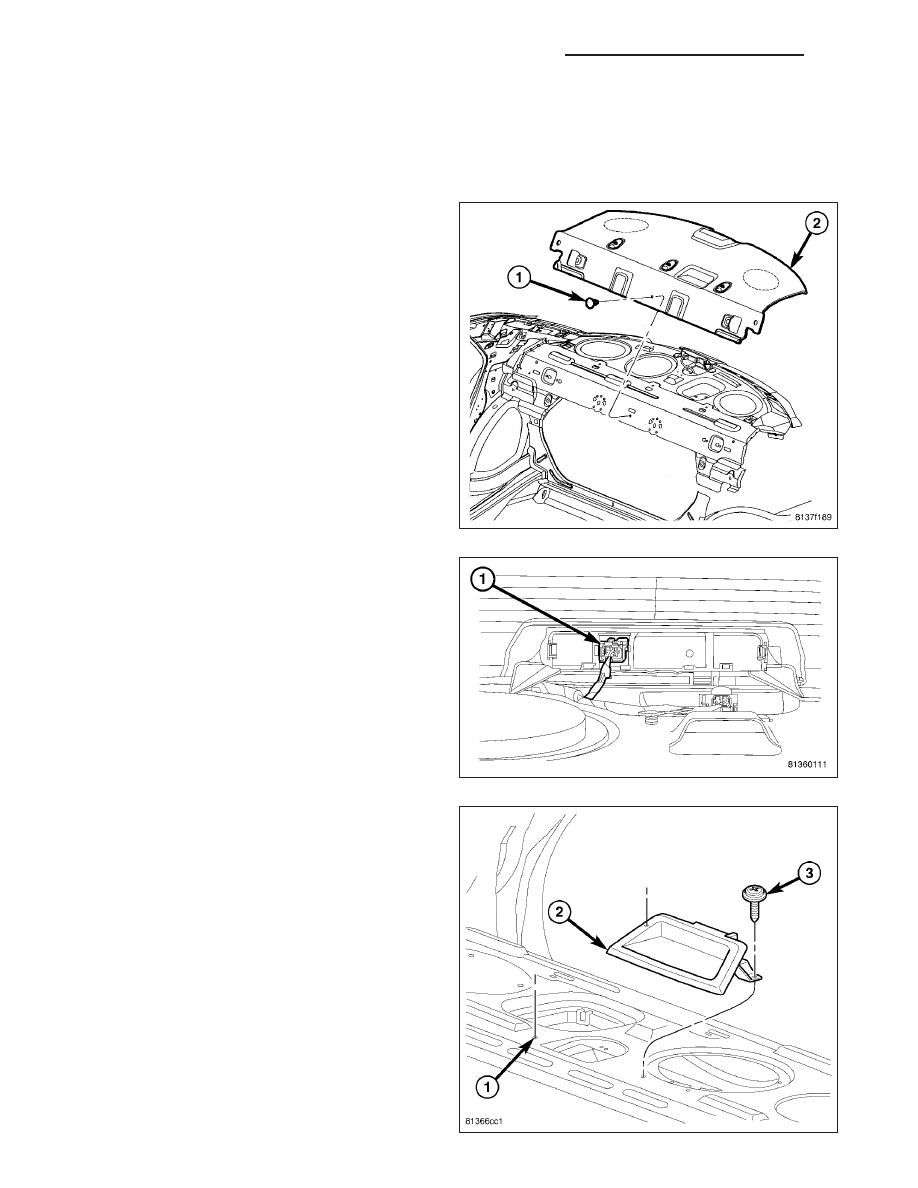

SEDAN

1. Disconnect and isolate the battery negative cable.

2. Remove the rear shelf trim panel (Refer to 23 -

BODY/INTERIOR/REAR SHELF TRIM PANEL -
REMOVAL).

3. Disconnect the CHMSL electrical connector (1).

4. Remove the two mounting fasteners (3) to the

CHMSL (2).

8L - 82

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

WAGON

1. Remove the rear spoiler (Refer to 23 - BODY/EX-

TERIOR/SPOILER - REMOVAL).

2. With the rear spoiler on bench, remove the fasten-

ers and electrical connector from the CHMSL.

INSTALLATION

SEDAN

1. Place the center high mounted stop lamp (2) into

position at the bottom of the backlite.

2. Install and tighten the mounting fasteners (3).

3. Connect the electrical connector (1).

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 83

4. Install the rear shelf trim (Refer to 23 - BODY/IN-

TERIOR/REAR SHELF TRIM PANEL - INSTALLA-
TION).

5. Connect the battery negative cable.

WAGON

1. Place the CHMSL on the spoiler (1) and install and

tighten the mounting fasteners.

2. Install the spoiler (Refer to 23 - BODY/EXTERIOR/

SPOILER - INSTALLATION).

8L - 84

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

FOG LAMP UNIT

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Open hood and remove the upper radiator closeout

panel (2 and 4).

3. Remove the six upper fascia retaining fasteners

(Refer to 13 - FRAME & BUMPERS/BUMPERS/
FRONT FASCIA - REMOVAL).

4. Remove the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - REMOVAL).

5. From behind the bumper fascia, disconnect the

harness connector.

6. Remove two fog lamp unit mounting fasteners.

7. Remove fog lamp unit (1).

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 85
