4. Connect electrical connector and lock.

5. Connect negative battery cable.

3.5L

1. Install new spacer to sensor if installing the old

sensor

or

new

sensor

will

have

the

spacer

installed.

8I - 38

IGNITION SYSTEM - SERVICE INFORMATION

LX

2. Install sensor and insert until sensor makes contact

with tone wheel.

3. Install mounting bolt.

4. Tighten mounting bolt to 12 N·m (105 in. lbs.).

5. Install electrical connector.

6. Lock connector.

7. Connect negative battery cable.

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 39

5.7L

1. Clean out machined hole in timing chain cover.

2. Apply a small amount of engine oil to sensor

o-ring.

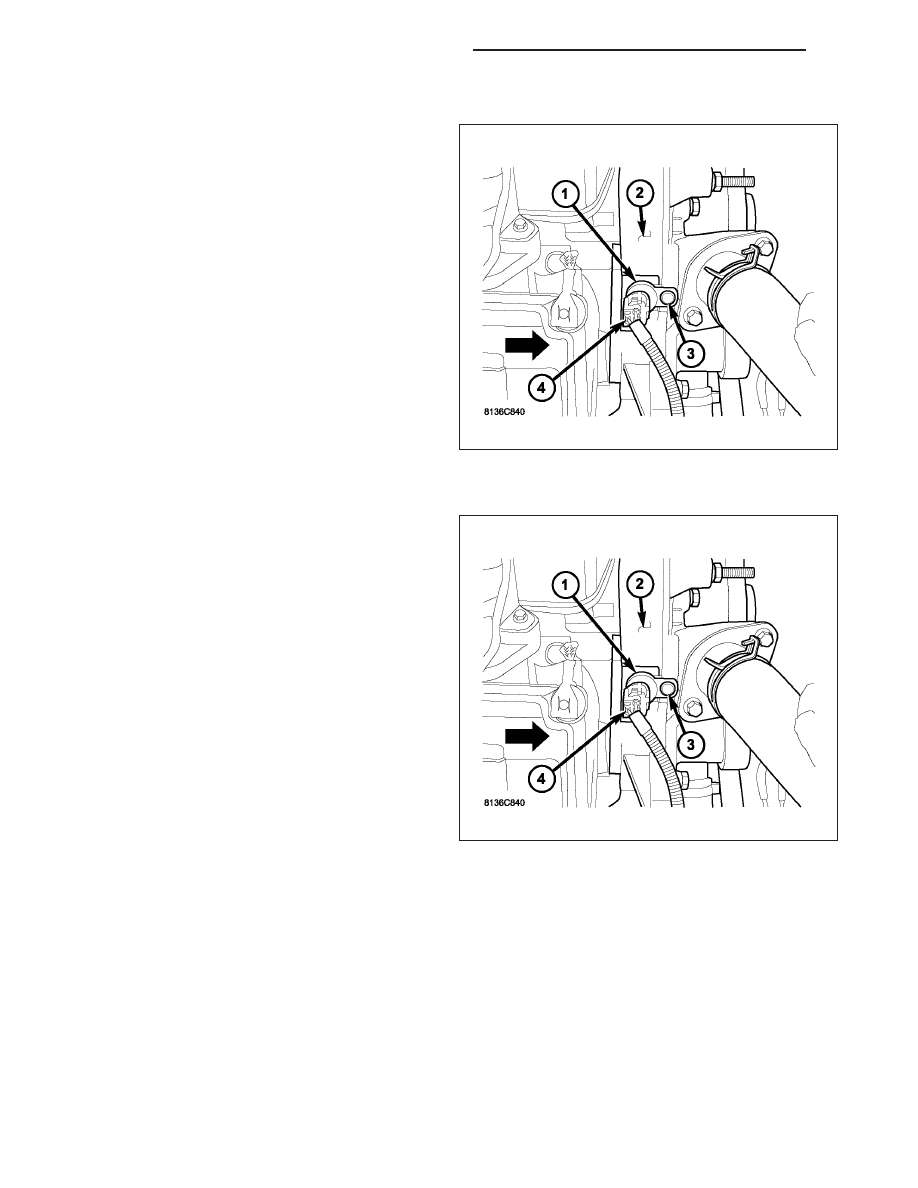

3. Install sensor (1) into timing chain cover (2) with a

slight rocking action. Do not twist sensor into posi-
tion as damage to o-ring may result.

CAUTION: Before tightening sensor mounting bolt,
be sure sensor is completely flush to timing chain
cover. If sensor is not flush, damage to sensor
mounting tang may result.

4. Install mounting bolt (3) and tighten to 12 N·m (105

in. lbs.)

5. Connect electrical connector (4) to sensor.

6.1L

1. Clean out machined hole in timing chain cover.

2. Apply a small amount of engine oil to sensor

o-ring.

3. Install sensor (1) into timing chain cover (2) with a

slight rocking action. Do not twist sensor into posi-
tion as damage to o-ring may result.

CAUTION: Before tightening sensor mounting bolt,
be sure sensor is completely flush to timing chain
cover. If sensor is not flush, damage to sensor
mounting tang may result.

4. Install mounting bolt (3) and tighten to 12 N·m (105

in. lbs.)

5. Connect electrical connector (4) to sensor.

8I - 40

IGNITION SYSTEM - SERVICE INFORMATION

LX

COIL-IGNITION

REMOVAL

2.7L

1. Disconnect negative battery cable.

2. Remove the intake manifold, (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE MANIFOLD - REMOVAL)

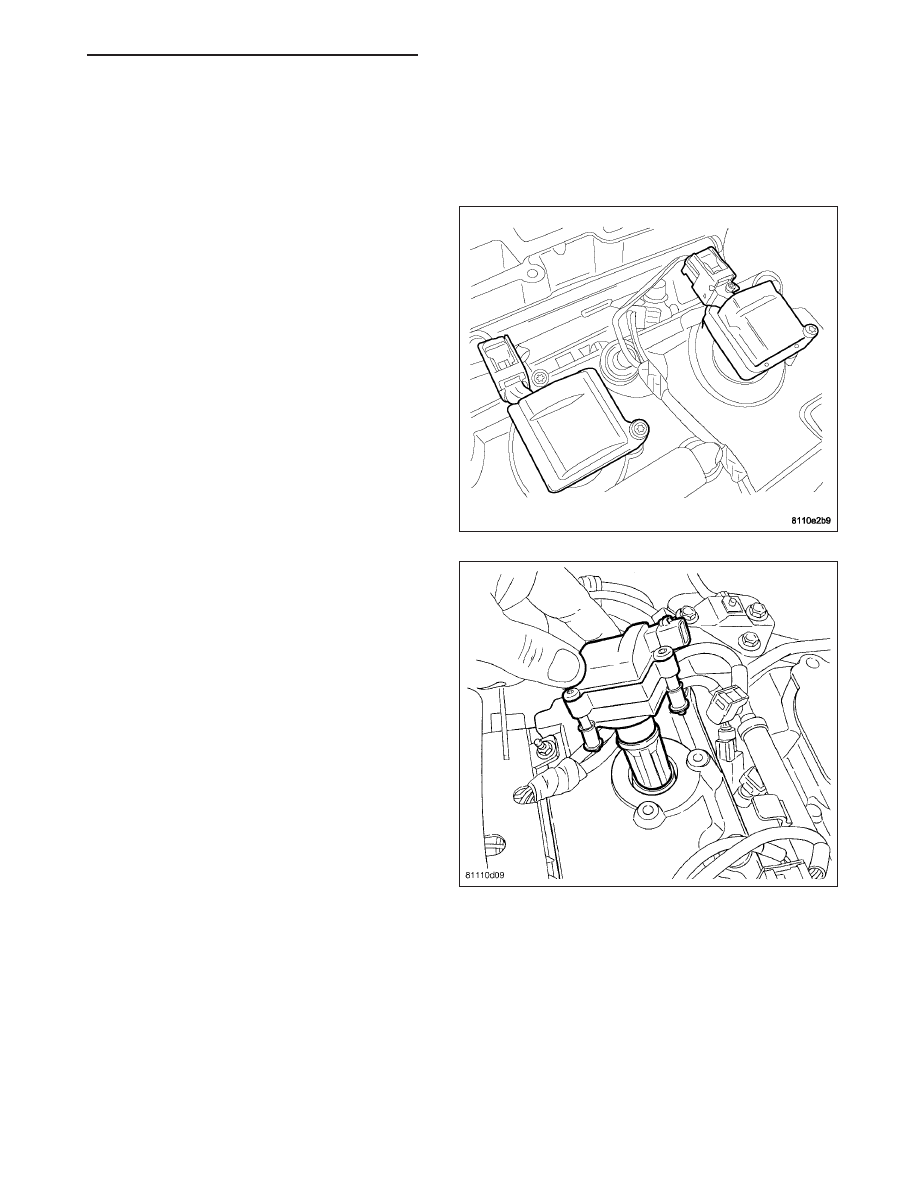

3. Prior to removing the ignition coils, spray com-

pressed air around the coil area and spark plug.

4. Remove electrical connector from ignition coil.

5. Remove 2 fasteners from ignition coil assembly.

6. Remove ignition coil assembly.

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 41
