6.

STEERING COLUMN CONTROL MODULE (SCCM)

View repair.

Repair

Replace the Steering Column Control Module (SCCM) in accordance with the Service Information.

7.

INTERMITTENT HORN SWITCH INPUT CIRCUIT/PERFORMANCE DTC

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

No

>> Test complete.

8H - 6

HORN - ELECTRICAL DIAGNOSTICS

LX

B2336–HORN CONTROL CIRCUIT LOW – FCM

For a complete wiring diagram Refer to Section 8W.

LX

HORN - ELECTRICAL DIAGNOSTICS

8H - 7

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects a shorted low condition on the Horn Relay Control circuit this DTC will
set.

Possible Causes

HORN FUSE

(A905) FUSED B(+) OPEN

RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

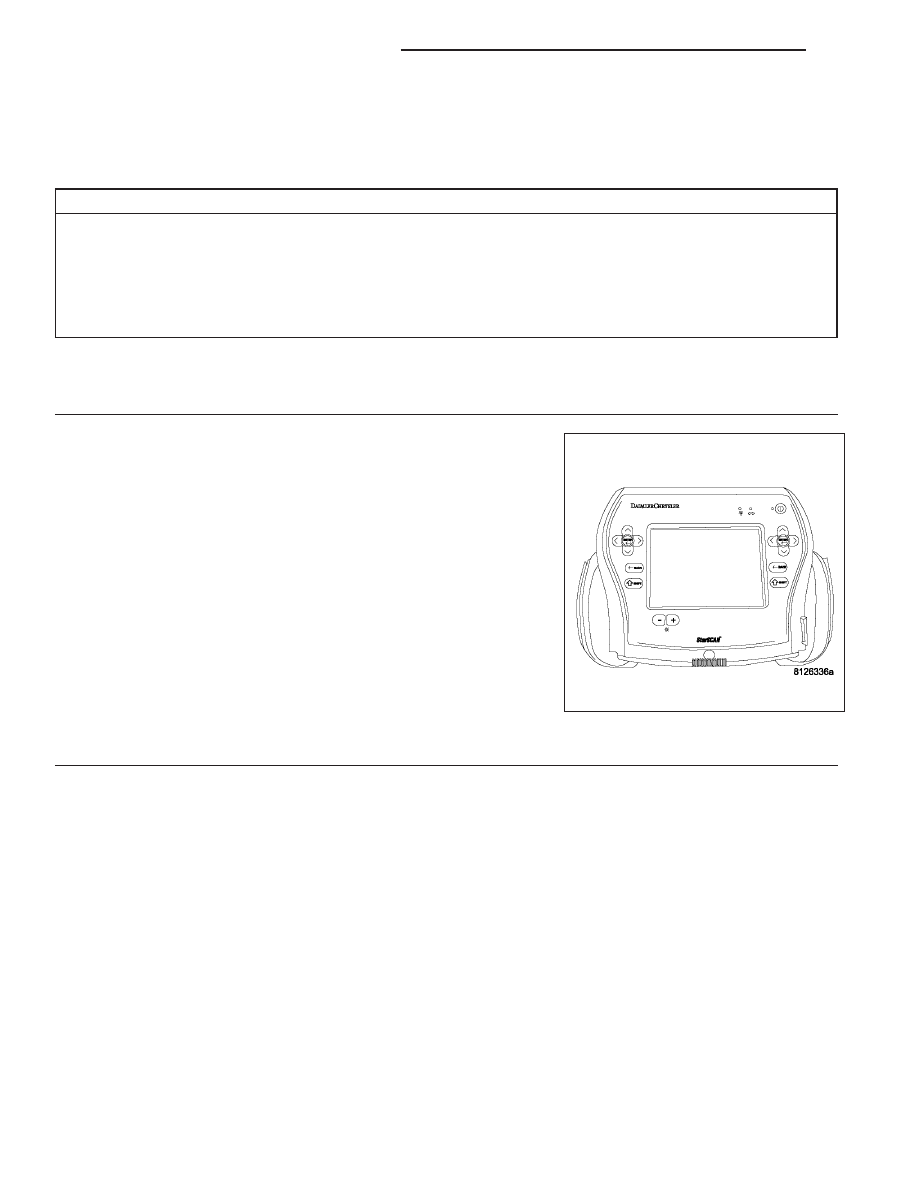

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B2336 – HORN CONTROL CIRCUIT
LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

2.

HORN FUSE

Using a 12-volt test light connected to ground, check the Horn fuse.

Does the test light illuminate and was the fuse OK?

No

>> Replace the horn fuse if open and check for a short to ground on the Horn Relay Output circuit or

correct the open B(+) circuit to the fuse.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 3

8H - 8

HORN - ELECTRICAL DIAGNOSTICS

LX

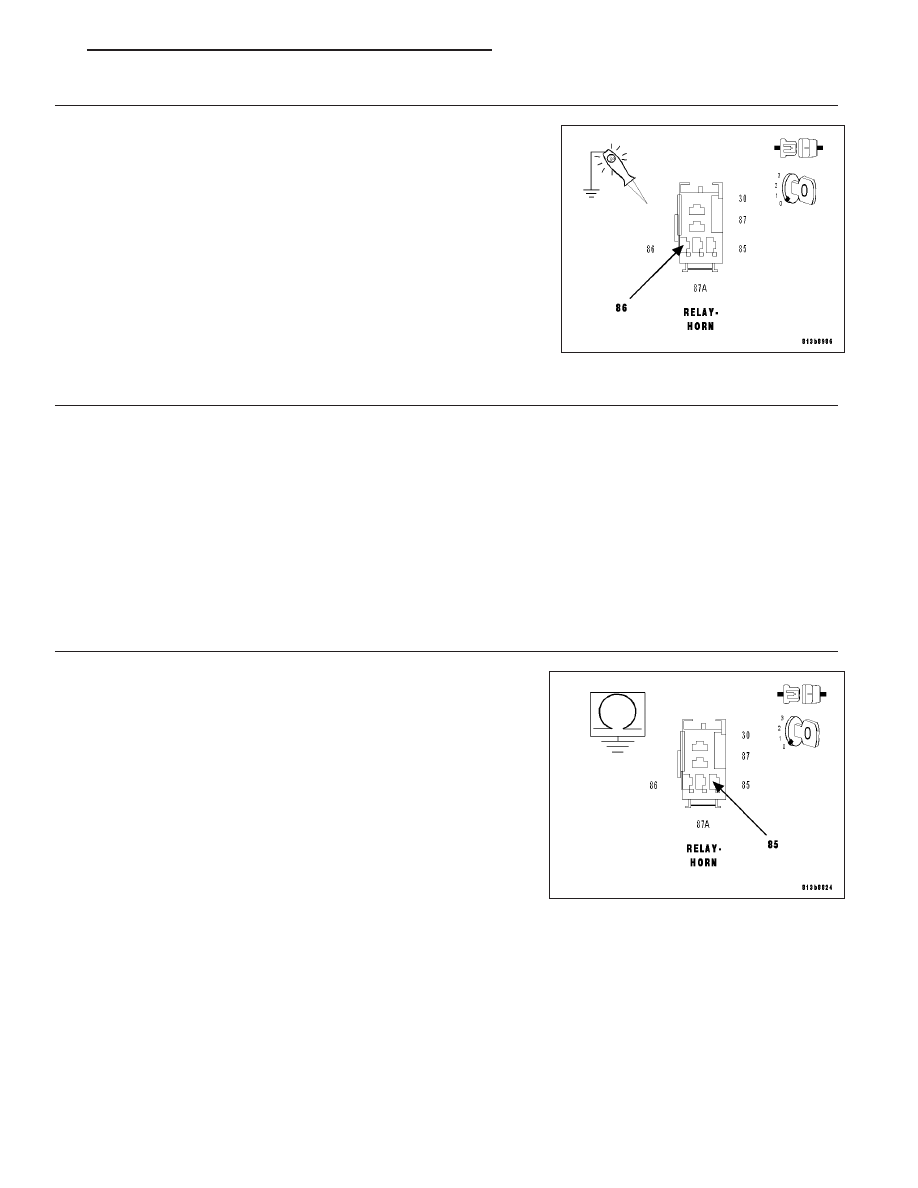

3.

OPEN (A905) FUSED B(+) TO RELAY

Remove the Horn Relay from the PDC.

Using a 12-volt test light connected to ground, check the Fused B(+)
circuit at the relay connector.

Does the test light illuminate?

No

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 4

4.

HORN RELAY

Install a known good relay in place of the Horn Relay.

With the scan tool erase DTC’s

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B2336 – HORN CONTROL CIRCUIT LOW?

No

>> Replace the original Horn Relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 5

5.

(X4) HORN RELAY CONTROL SHORTED

Remove the Horn Relay.

Disconnect the Front Control Module from the PDC 49 – way connec-
tor.

Measure the resistance between ground and the (X4) Horn Relay
Control circuit at the relay.

Is the resistance below 1000.0 ohms?

Yes

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

LX

HORN - ELECTRICAL DIAGNOSTICS

8H - 9
