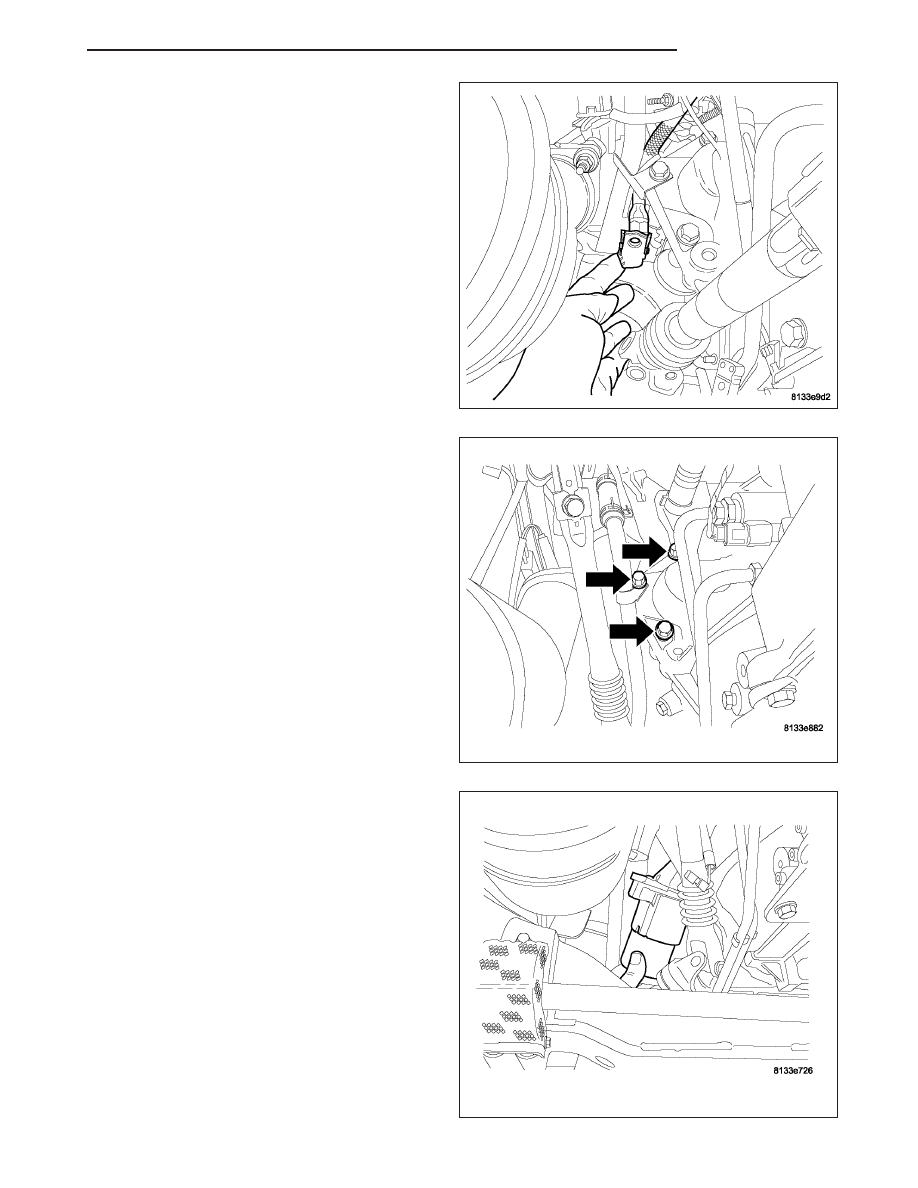

6. Remove the intermediate steering shaft center bolt.

7. Bolt removed.

8. Separate the intermediate steering shaft upper and

lower shaft.

8F - 86

STARTING

LX

9. Disconnect

the

electrical

connection

from

the

starter.

10. Remove the 3 starter mounting bolts and wiring

clip.

11. Pull starter forward and down.

LX

STARTING

8F - 87

12. Work starter up and around exhaust.

13. Work starter past the intermediate steering shaft.

14. Remove starter from vehicle.

8F - 88

STARTING

LX

5.7L

REAR WHEEL DRIVE (RWD)

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

3. Remove three starter mounting bolts (1).

4. Move starter motor (2) towards front of vehicle far

enough for nose of starter to clear. Always support
starter motor (2) during this process. Do not let
starter motor hang from wire harness.

5. Remove battery cable-to-solenoid nut.

6. Remove solenoid wire from solenoid stud.

7. Remove starter motor.

ALL WHEEL DRIVE (AWD)

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

The steering gear assembly must be partially lowered to gain access to starter. Do not disconnect any hydraulic
hoses or remove any steering linkage. Proceed.

3. Remove coupling bolt (pinch bolt) securing steering gear to steering column.

4. Remove three steering gear mounting bolts and slightly lower gear. Temporarily support the steering gear.

5. Remove steering gear heat-shield.

6. Remove two starter mounting bolts (2).

7. Move starter motor (1) towards front of vehicle far

enough for nose of starter to clear. Always support
starter motor (1) during this process. Do not let
starter motor hang from wire harness.

8. Remove battery cable-to-solenoid nut.

9. Remove solenoid wire from solenoid stud.

10. Remove starter motor.
