Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2372

11. Install purge solenoid to bracket.

12. Connect negative battery cable.

25 - 46

EXHAUST GAS RECIRCULATION

LX

ASSEMBLY-EXHAUST GAS RECIRC VALVE

DESCRIPTION

The EGR valve consists of three major components. First there is the pintle, valve seat, and housing which contains
and regulates the gas flow. Second there is the armature, return spring, and solenoid coil to provide the operating
force to regulate the flow by changing the pintle position. The solenoid coil assembly is in parallel with a diode and
connects to the two connectors in the connector assembly. The third major component which senses pintle position
and is connected to the three connectors in the electrical connector.

OPERATION

The exhaust gas recirculation flow is determined by the engine controller. For a given set of conditions, the engine
controller knows the ideal exhaust gas recirculation flow to optimize NOx and fuel economy as a function of the
pintle position. Pintle position is obtained from the position sensor. The engine controller adjusts the duty cycle of
128 Hz power supplied to the solenoid coil to obtain the correct position.

REMOVAL

2.7L

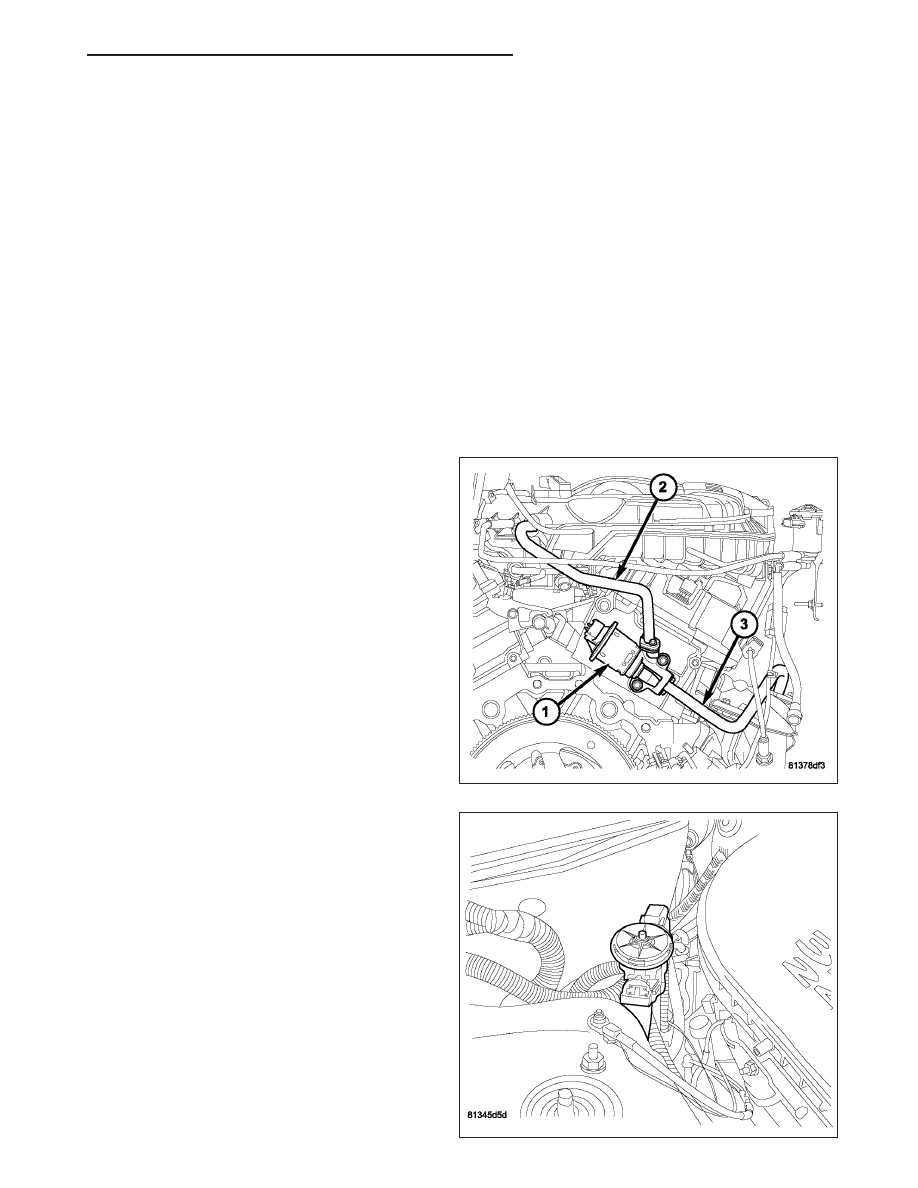

1. EGR system components and location. Upper tube

(2), EGR valve (1), and Lower tube (3).

2. Disconnect negative battery cable.

3. Remove purge solenoid from bracket.

LX

EXHAUST GAS RECIRCULATION

25 - 47

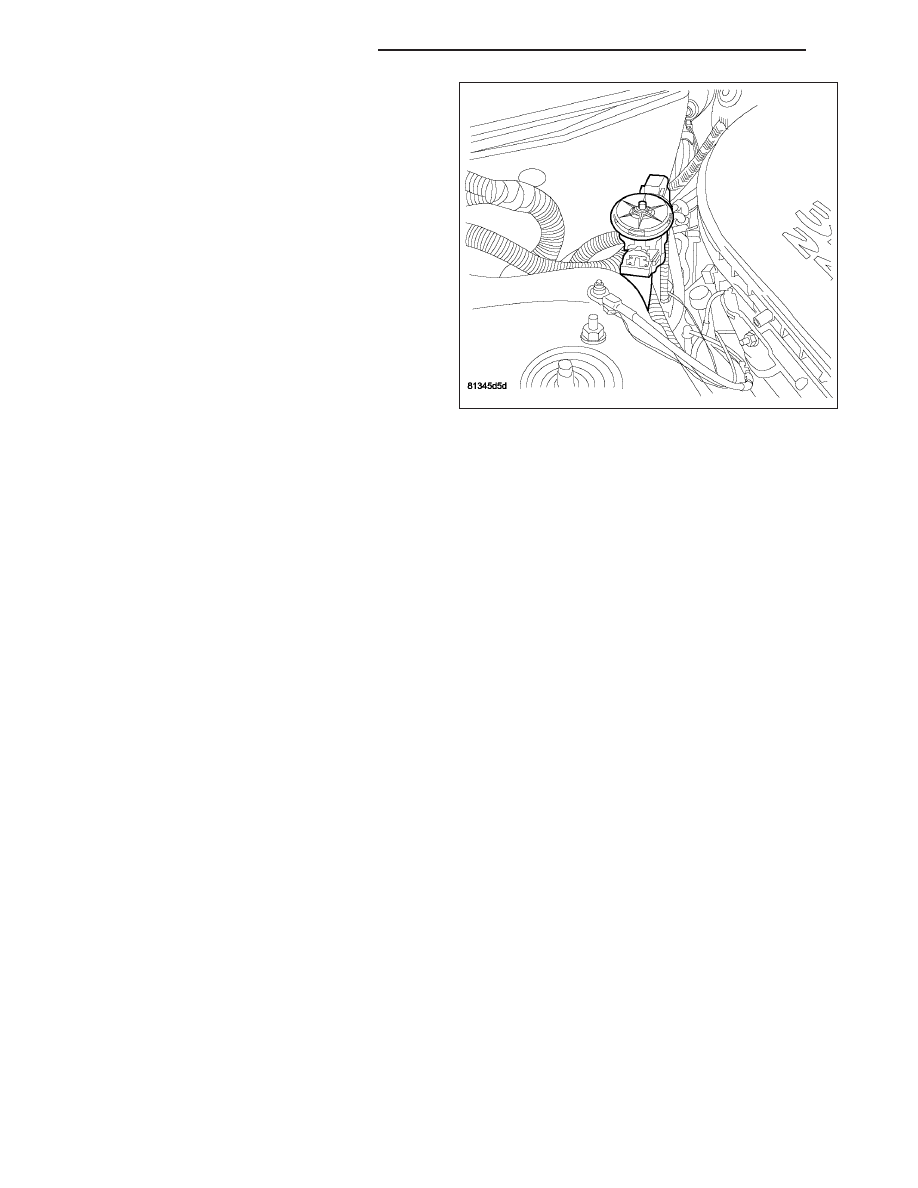

4. Relocate the purge solenoid.

5. Unlock and disconnect the electrical connector

from EGR valve.

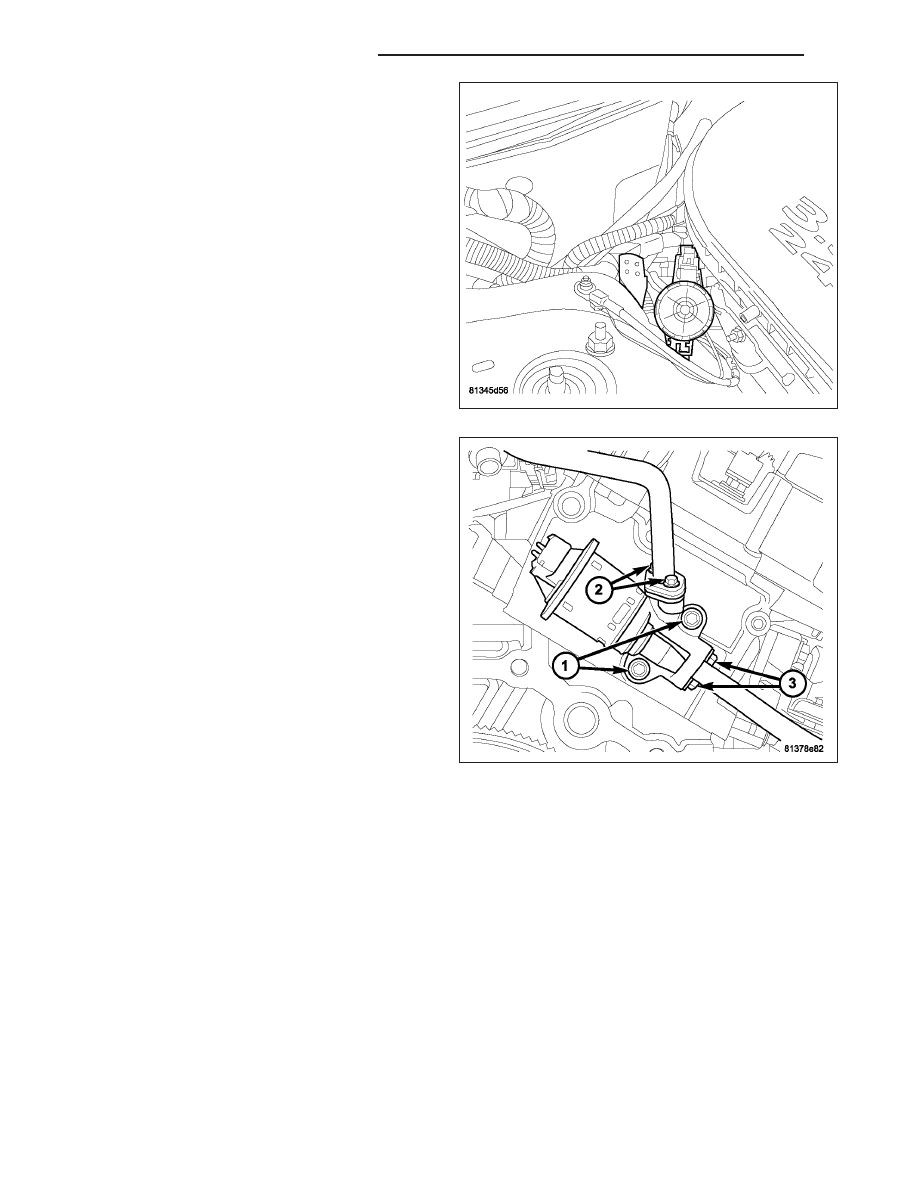

6. Remove the bolts from the EGR tube to exhaust

manifold.

7. Remove the lower tube bolts to EGR valve and

remove tube(3).

8. Remove upper tube bolts to EGR valve (2).

9. Remove the EGR valve mounting bolts (1).

10. Remove valve from vehicle.

11. Clean mounting surface.

25 - 48

EXHAUST GAS RECIRCULATION

LX

3.5L

1. Disconnect negative battery cable.

2. Remove purge solenoid from bracket.

3. Relocate the purge solenoid.

LX

EXHAUST GAS RECIRCULATION

25 - 49
