Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2365

1. Location for 2.7 and 3.5L engines.

2. Location for 5.7L engine.

3. Install solenoid on bracket.

4. Connect vacuum tube to solenoid.

5. Connect electrical connector to solenoid.

25 - 18

EVAPORATIVE EMISSIONS

LX

ASSEMBLY-NATURAL VAC LEAK DETECTION

REMOVAL

1. Disconnect negative battery cable.

2. Raise and support vehicle.

3. Remove the right rear tire.

4. Remove the inner splash shield.

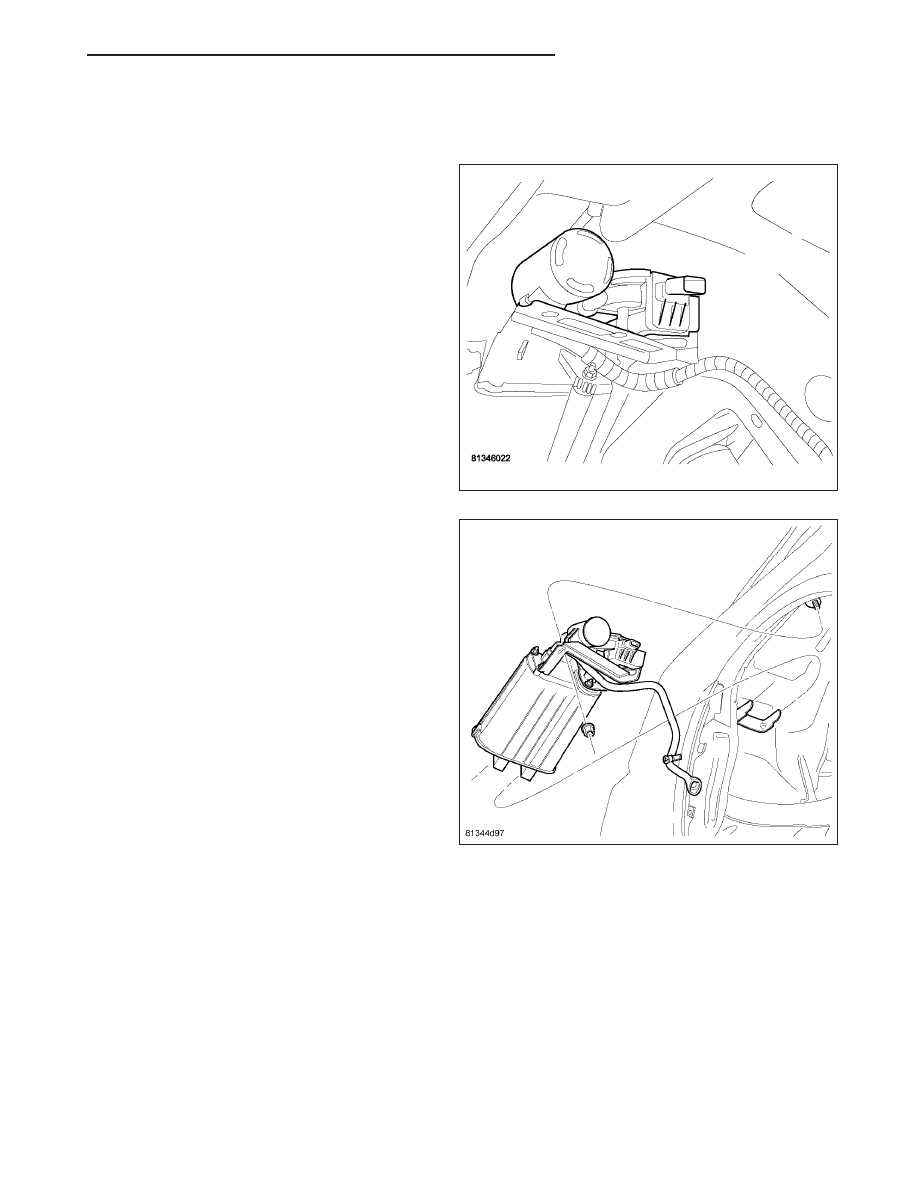

5. Natural Vacuum Leak Detection Pump (NVLD)

location.

6. Remove vapor canister and NVLD pump assembly

from vehicle.

LX

EVAPORATIVE EMISSIONS

25 - 19

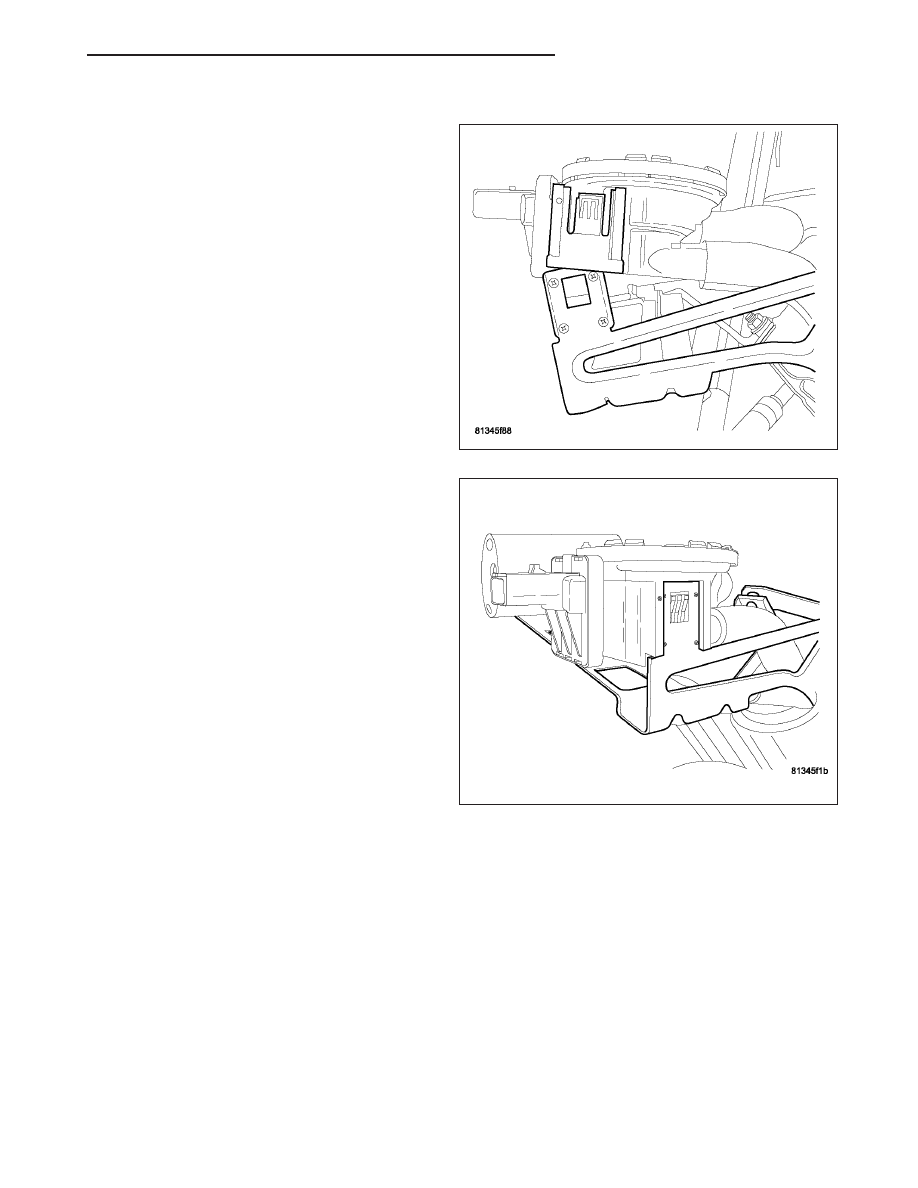

7. Squeeze tab and pull pump from bracket.

8. Remove hoses from pump assembly and remove

pump.

25 - 20

EVAPORATIVE EMISSIONS

LX

INSTALLATION

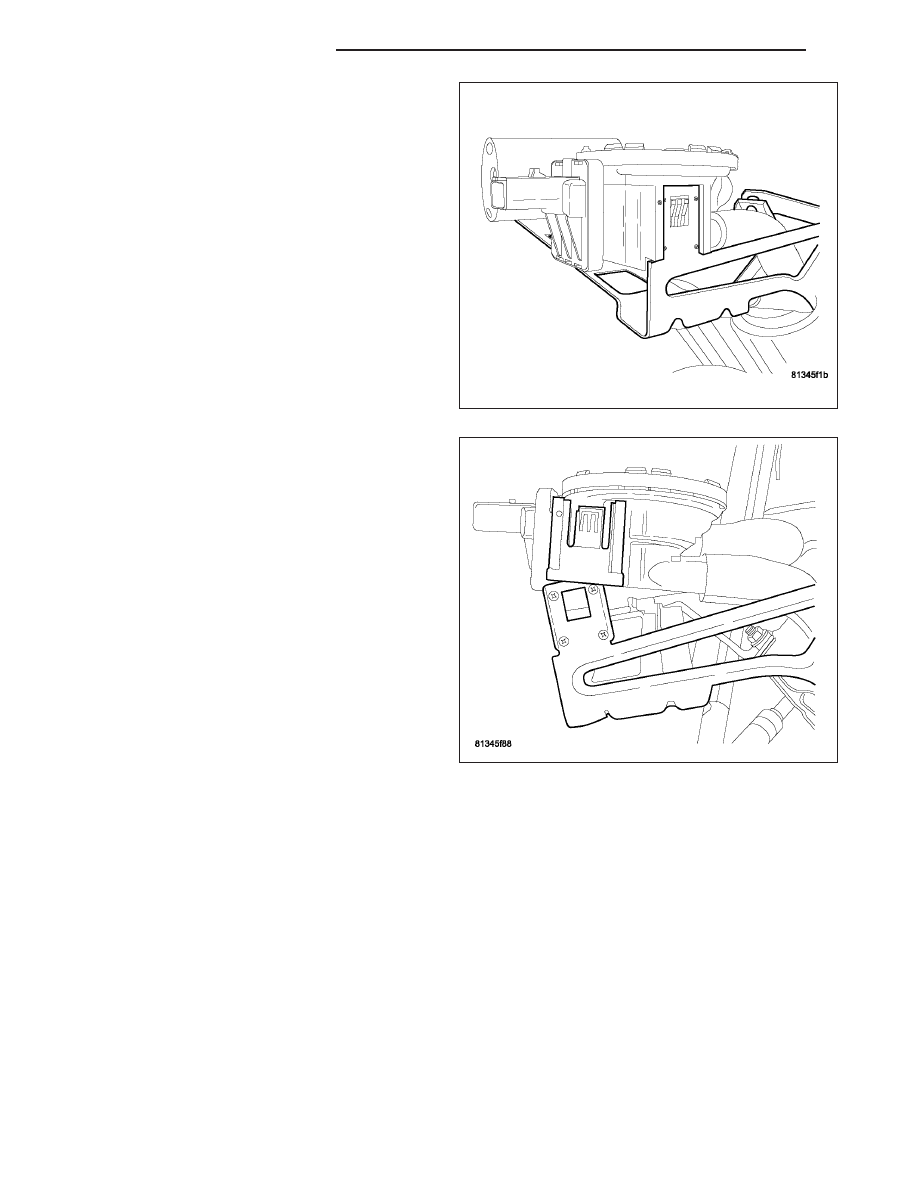

1. Install pump assembly to hoses.

2. Install pump assembly to bracket.

LX

EVAPORATIVE EMISSIONS

25 - 21
