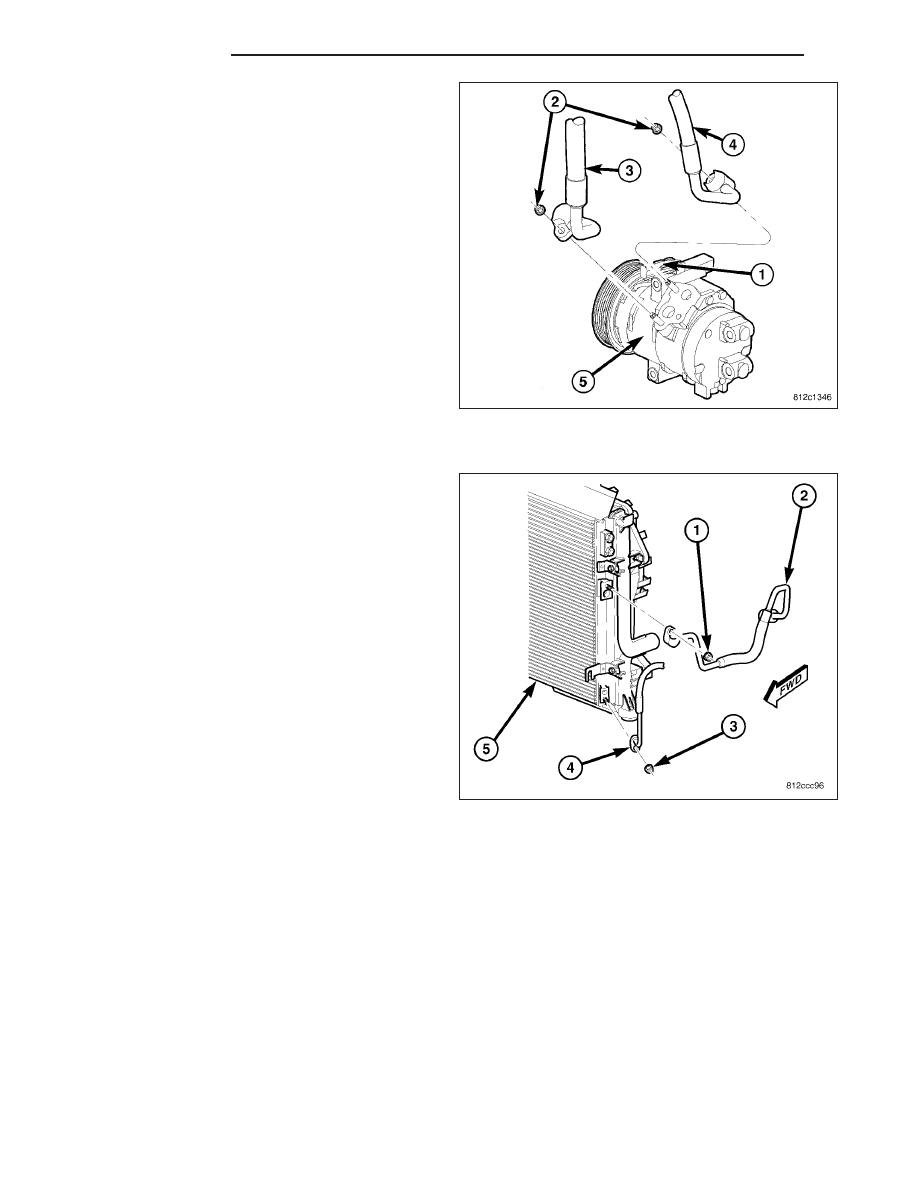

7. Remove the nut (2) that secures the A/C discharge

line (4) to the A/C compressor (5).

8. Disconnect the A/C discharge line from the A/C

compressor and remove and discard the dual plane
seal.

9. Install plugs in, or tape over the opened refrigerant

line fitting and the compressor port.

10. Remove the A/C discharge line from the engine

compartment.

INSTALLATION

1. Position the A/C discharge line (2) into the engine

compartment.

2. Remove the tape or plugs from the opened dis-

charge line fitting and the inlet port on the A/C con-
denser (5).

3. Lubricate a new dual plane seal with clean refrig-

erant oil and install it onto the discharge line fitting.
Use only the specified seal as it is made of a spe-
cial material for the R-134a system. Use only
refrigerant oil of the type recommended for the A/C
compressor in the vehicle.

4. Install the A/C discharge line onto the A/C con-

denser.

5. Reach through the headlamp opening in the upper

radiator support and install the nut (1) that secures
the A/C discharge line to the A/C condenser.
Tighten the nut to 22 N·m (16 ft. lbs.).

24 - 450

PLUMBING

LX

6. Remove the tape or plugs from the opened fitting

on the A/C discharge line (4) and the outlet port on
the A/C compressor (5).

7. Lubricate a new dual plane seal with clean refrig-

erant oil and install it onto the discharge line fitting.
Use only the specified seal as it is made of a spe-
cial material for the R-134a system. Use only
refrigerant oil of the type recommended for the A/C
compressor in the vehicle.

8. Install the A/C discharge line onto the A/C com-

pressor.

9. Install the nut (2) that secures the A/C discharge

line to the A/C compressor. Tighten the nut to 23
N·m (17 ft. lbs.).

10. Install the air cleaner housing (Refer to 9 -

ENGINE/AIR INTAKE SYSTEM/AIR CLEANER
HOUSING - INSTALLATION).

11. Reconnect the negative battery cable.

12. Evacuate the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD

PROCEDURE - REFRIGERANT SYSTEM EVACUATE).

13. Charge the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD PRO-

CEDURE - REFRIGERANT SYSTEM CHARGE).

LX

PLUMBING

24 - 451

LINE-A/C LIQUID

DESCRIPTION

NOTE: LHD model shown. RHD model similar.

The A/C liquid line is the refrigerant line that carries
refrigerant from the A/C condenser to the A/C evapo-
rator. The A/C liquid line is serviced in two sections.
The front section of the liquid line (1) connects to the
rear section of the liquid line (5) with a nut (2) and
includes the high side service port (8). The rear sec-
tion of the A/C liquid line includes the fitting for the
A/C pressure transducer (6) and a mounting bracket
(7) and is secured to the A/C expansion valve by a
tapping plate (4). The rear section of the A/C liquid
line is serviced as an assembly with the rear section
of the A/C suction line (3).

CAUTION: Use only seals specified for the vehicle.
Failure to use the correct seals will cause the
refrigerant system connections to leak.

The A/C liquid line has no serviceable parts except for the dual plane seals, high-side service port valve and it’s
protective cap. The seals used on the connections are made from a special type of rubber not affected by R-134a
refrigerant. The seals must be replaced whenever the A/C liquid line is removed and installed.

If either section of the A/C liquid line is found to be leaking or damaged, it must be replaced.

REMOVAL

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNINGS) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - CAUTIONS). Failure to follow the warnings and cautions could result
in possible personal injury or death.

NOTE: The A/C liquid line is serviced in two sections. The rear section of the liquid line is serviced as an
assembly with the rear section of the A/C suction line.

24 - 452

PLUMBING

LX

FRONT SECTION

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

3. Remove the air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL).

4. Raise and support the vehicle.

5. Remove the front end splash shields (Refer to 23 -

BODY/EXTERIOR/FRONT

END

SPLASH

SHIELDS - REMOVAL).

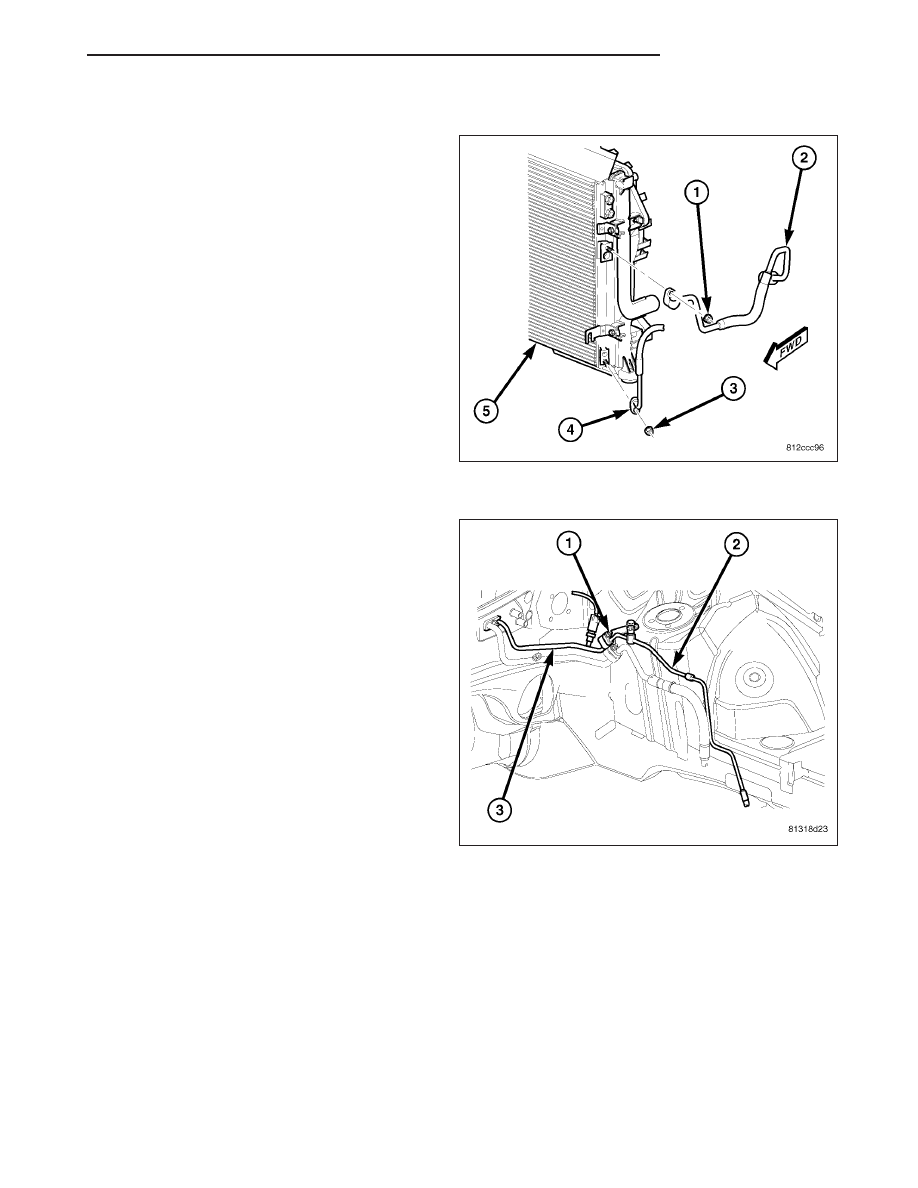

6. Remove the nut (3) that secures the front section

of the A/C liquid line (4) to the A/C condenser (5).

7. Disconnect the A/C liquid line from the A/C con-

denser and remove and discard the dual plane
seal.

8. Install plugs in, or tape over the opened liquid line

fitting and condenser outlet port.

NOTE: LHD model shown. RHD model similar.

9. Lower the vehicle.

10. Remove the nut (1) that secures the front section

of the A/C liquid line (2) to the rear section of the
liquid line (3).

11. Disconnect the front section of the A/C liquid line

from the rear section of the liquid line and remove
and discard the dual plane seal.

12. Install plugs in, or tape over the opened liquid line

fittings.

13. Remove the front section of the A/C liquid line

from the engine compartment.
