MOTOR

DESCRIPTION

For service information refer to (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - DIAGNOSIS AND TESTING).

23 - 312

SUNROOF - SERVICE INFORMATION

LX

SUNSHADE

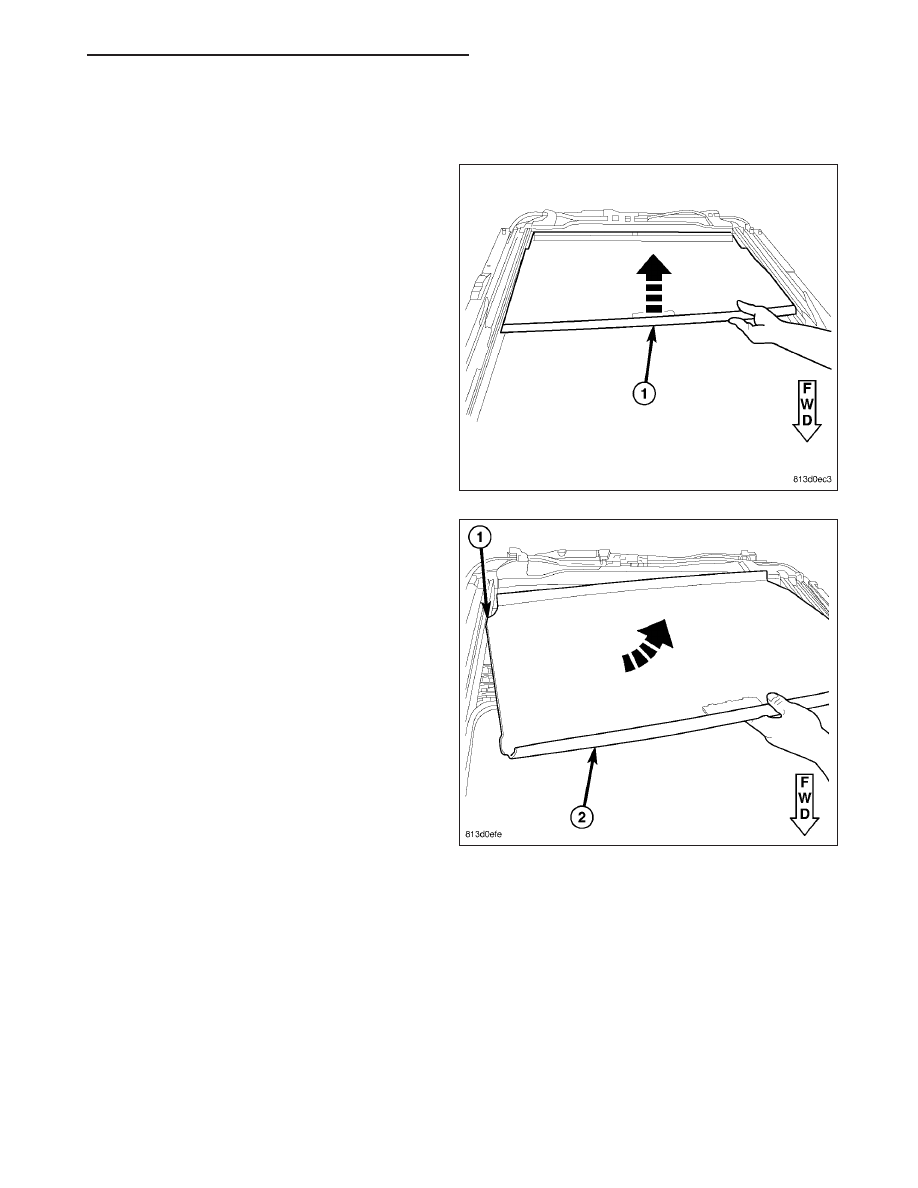

REMOVAL

1. Remove the drain channel. (Refer to 23 - BODY/

SUNROOF/CHANNEL-DRAIN - REMOVAL)

2. Push up the front center of the sunshade (1) to pop

out the front two feet.

3. Rotate the sunshade (2) so that the other feet (1)

are removed from the guide track.

LX

SUNROOF - SERVICE INFORMATION

23 - 313

INSTALLATION

1. Verify the sunshade track is free of obstructions

like the trim lace.

2. Start with sunshade (2) at an angle with one foot

(1) in the track.

3. Rotate the sunshade so the other rear foot is in the

track as well as the 2 other feet (3) on the same
side as the first foot.

4. To insert the remaining two feet (2) apply force to

the middle front of sunshade (3) and guide them
into the track.

5. Check that all the feet are in the right track and

verify sunshade operation.

6. Install the drain channel. (Refer to 23 - BODY/

SUNROOF/CHANNEL-DRAIN - INSTALLATION)

23 - 314

SUNROOF - SERVICE INFORMATION

LX

SWITCH-SUNROOF

DESCRIPTION

For service information refer to (Refer to 8 - ELECTRICAL/POWER TOP/SWITCH - DIAGNOSIS AND TESTING).

LX

SUNROOF - SERVICE INFORMATION

23 - 315
