STRIKER-LATCH-GLOVE BOX

REMOVAL

1. Open the glove box door (1).

2. Remove the two screws (2) that secure the glove

box latch striker (3) to the instrument panel (4).

3. Remove the glove box latch striker from the instru-

ment panel.

INSTALLATION

1. Position the glove box latch striker (3) onto the

instrument panel (4).

2. Install the two screws (2) that secure the glove box

latch striker onto the instrument panel. Tighten the
screws securely.

3. Close glove box door (1).

23 - 164

INSTRUMENT PANEL

LX

INTERIOR

TABLE OF CONTENTS

page

page

A-PILLAR TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

B-PILLAR TRIM

REMOVAL

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

INSTALLATION

LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

C-PILLAR TRIM

REMOVAL

UPPER - SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . 171
LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
UPPER - WAGON . . . . . . . . . . . . . . . . . . . . . . . . . . 172

INSTALLATION

UPPER - SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . 172
LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
UPPER - WAGON . . . . . . . . . . . . . . . . . . . . . . . . . . 174

CARPET

REMOVAL

FRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
REAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
TRUNK - SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . 176
CARGO AREA - WAGON . . . . . . . . . . . . . . . . . . . 177

INSTALLATION

FRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
REAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
TRUNK - SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . 179
CARGO AREA - WAGON . . . . . . . . . . . . . . . . . . . 179

CONSOLE-FLOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

COWL TRIM

REMOVAL

UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

INSTALLATION

UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

D-PILLAR TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

FRONT FLOOR FOOT REST

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

HEADLINER

REMOVAL

SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
WAGON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

INSTALLATION

SEDAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
WAGON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

LIFTGATE OPENING UPPER TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

LIFTGATE SCUFF PLATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

QUARTER TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

QUARTER TRIM SPEAKER BEZEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

REAR DOOR SILL SCUFF PLATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

REAR SHELF TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

MIRROR-INSIDE REARVIEW

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
INSTALLATION

MIRROR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
SUPPORT BRACKET . . . . . . . . . . . . . . . . . . . . . . 201

TRUNK LINING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

TRUNK REAR TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

LX

INTERIOR

23 - 165

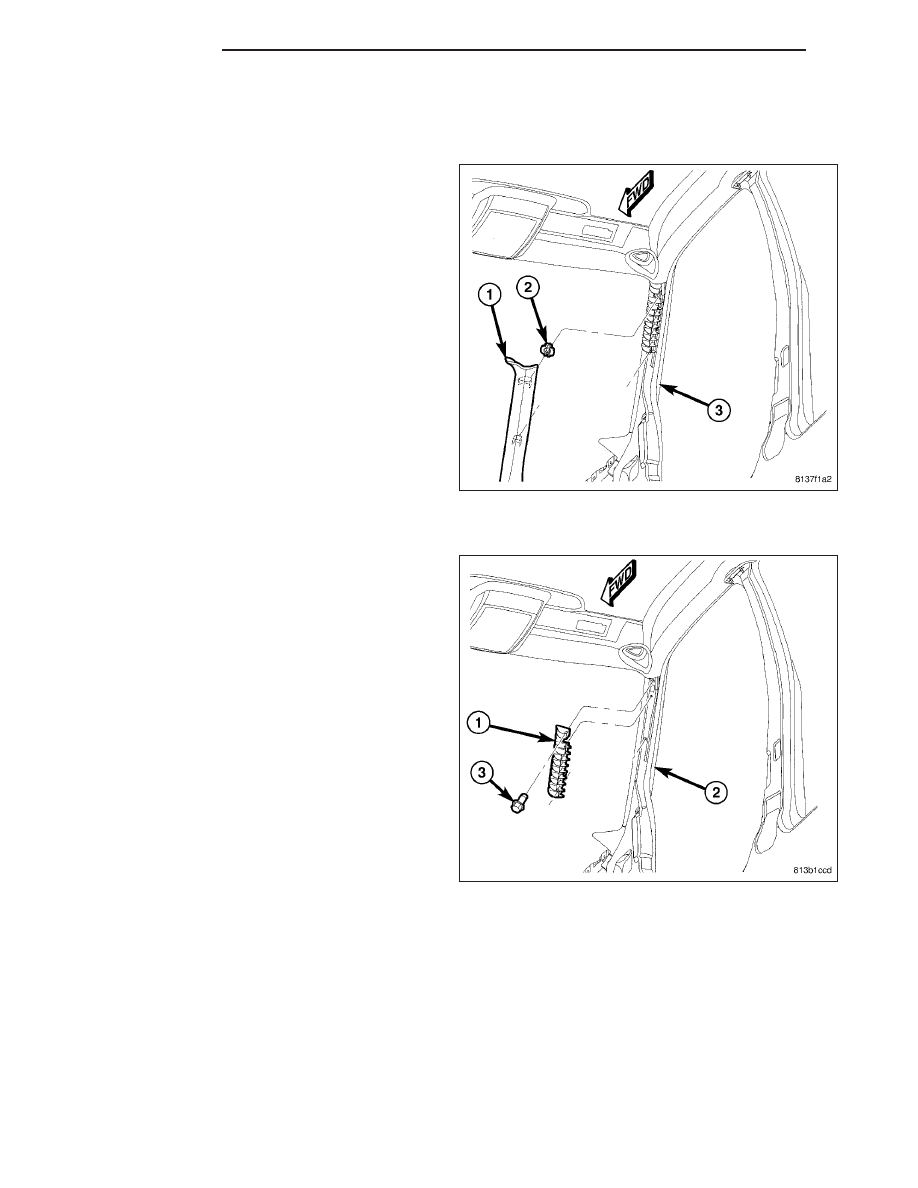

A-PILLAR TRIM

REMOVAL

1. Using a trim stick or another suitable wide flat-

bladed tool, carefully pry the upper end of the A-pil-
lar trim (1) rearward from the inside of the A-pillar
(3) far enough to disengage the two spring clip
retainers that secure the trim to the slots in the pil-
lar.

2. Disengage the base of the A-pillar trim from the

end of the instrument panel top cover.

3. Remove the A-pillar trim from the vehicle.

INSTALLATION

1. Check to be certain that the energy absorbing car-

tridge (1) is properly installed and in good condition
on the inside of the A-pillar (2). Replace the car-
tridge if any damage is evident. Tighten the screws
(3) to 3 N·m (25 in. lbs.).

23 - 166

INTERIOR

LX

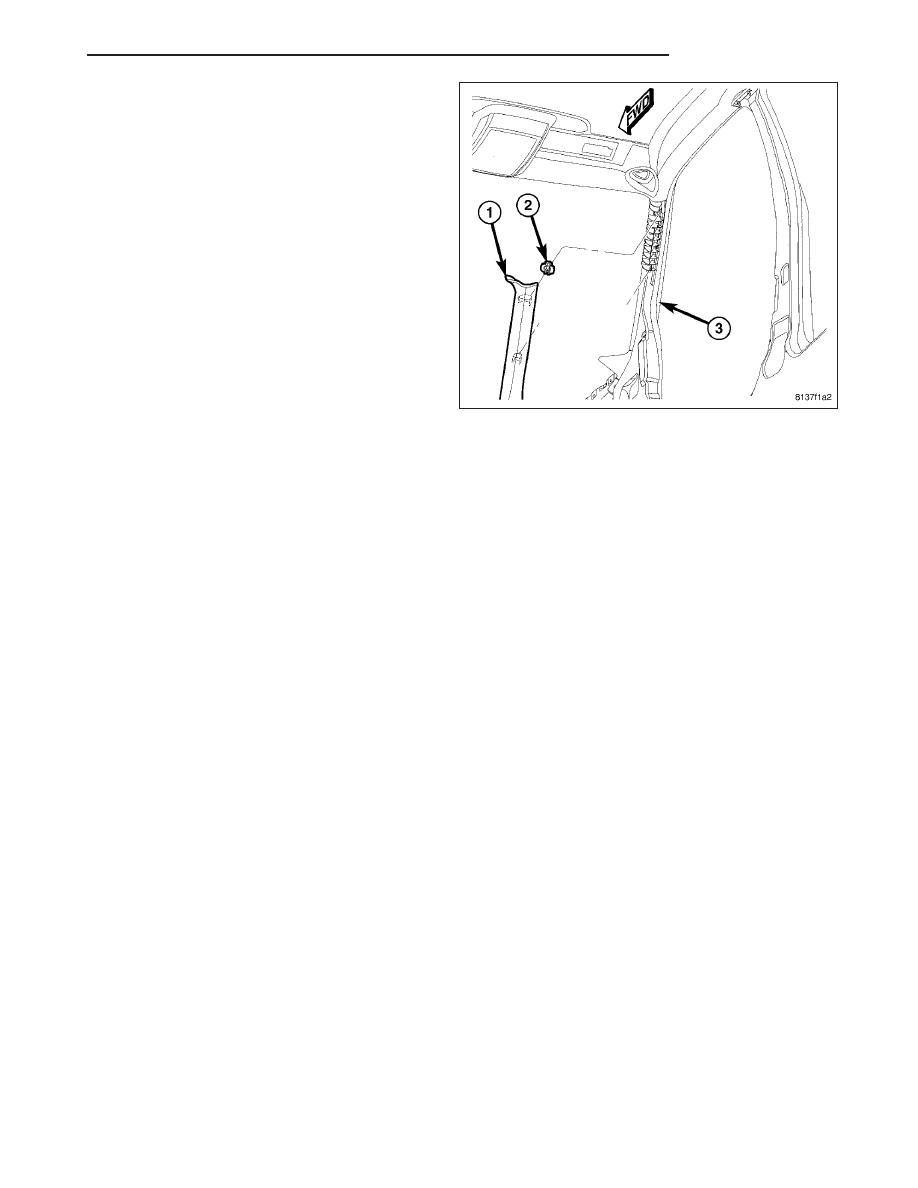

2. Check to be certain that the grommet (2) for the

front tether of the side curtain airbag is properly
installed and in good condition. Replace the grom-
met if any damage is evident. (Refer to 8 - ELEC-
TRICAL/RESTRAINTS/CURTAIN

AIRBAG

-

REMOVAL).

3. Engage the base of the A-pillar trim (1) to the end

of the instrument panel top cover.

4. Align the two spring clip retainers on the trim with

the slots in the inner A-pillar (3).

5. Using hand pressure, press firmly and evenly for-

ward on the trim over each of the spring clip loca-
tions until the retainers snap into place.
