GLASS

REMOVAL

1. Remove the trim panel from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - REMOVAL).

2. Remove the inner belt weatherstrip from the rear

door.

(Refer

to

23

-

BODY/WEATHERSTRIP/

SEALS/DOOR INNER BELT WEATHERSTRIP -
REMOVAL-REAR).

3. Remove the watershield from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - REMOVAL).

4. Remove the glass channel and bracket from the

inside of the rear door. (Refer to 23 - BODY/DOOR
- REAR/GLASS RUN CHANNEL - REMOVAL).

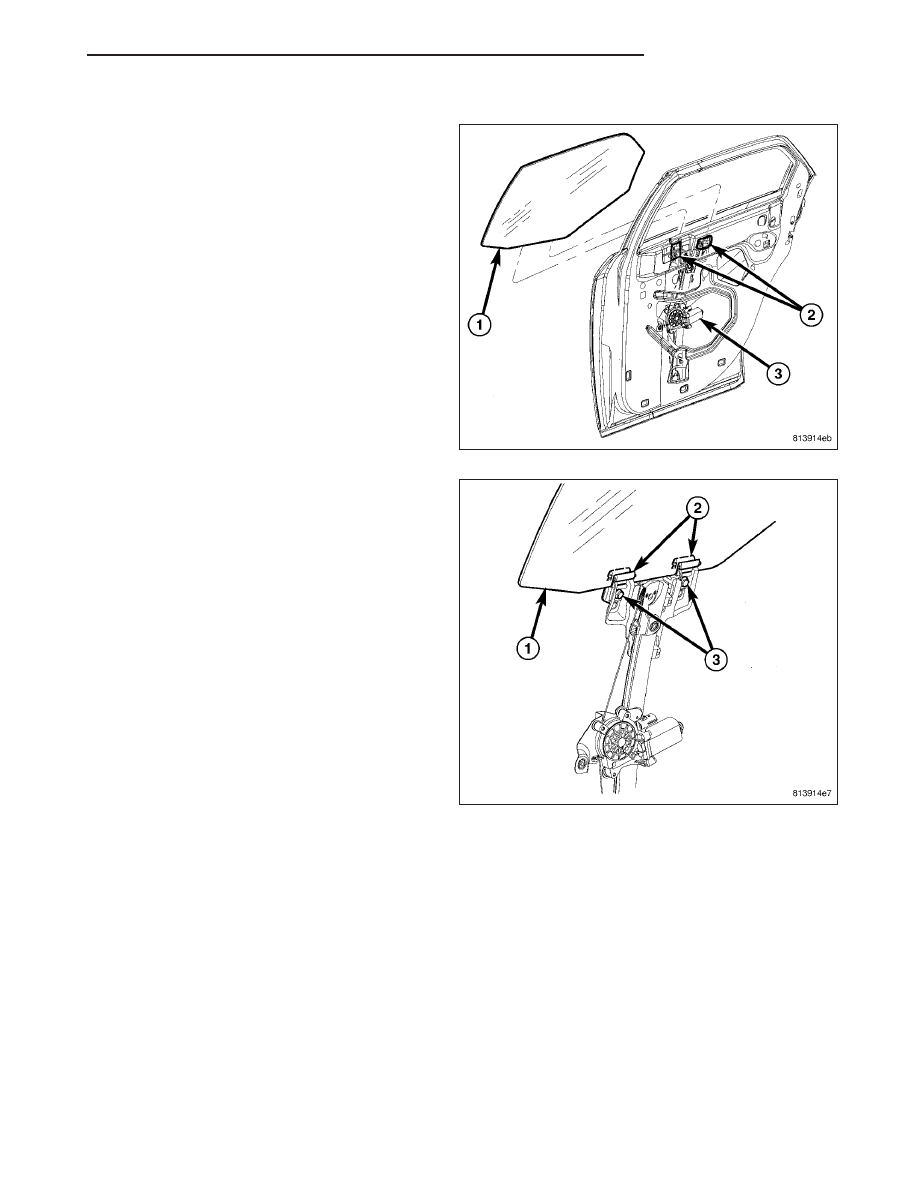

5. Using the regulator, adjust the rear door glass (1)

position up or down as required for access to the
two window regulator glass clamps (2).

6. Loosen the screw (2) in each of the glass clamps

far enough to release the glass.

7. From the outside of the rear door, lift the glass (1)

upward far enough to disengage it from the two
glass clamps (2).

8. Lift the glass upward and out from the top of the

door shell to unload the glass from the door.

23 - 68

DOOR - REAR

LX

INSTALLATION

1. From the outside of the rear door, insert the rear

door glass (1) into the top of the door shell to load
the glass into the door.

2. Engage the glass into the two window regulator

glass clamps (2).

3. Using the regulator, lower the window as required

for access to the two window regulator glass clamp
screws (3).

4. Tighten the screw in each of the glass clamps.

Tighten the screws to 10 N·m (90 in. lbs.).

5. Reinstall the glass channel and bracket onto the

inside of the rear door. (Refer to 23 - BODY/
DOORS

-

REAR/GLASS

RUN

CHANNEL

-

INSTALLATION).

6. Reinstall the watershield onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - INSTALLATION).

7. Reinstall the inner belt weatherstrip onto the rear

door.

(Refer

to

23

-

BODY/WEATHERSTRIP/

SEALS/DOOR INNER BELT WEATHERSTRIP -
INSTALLATION-REAR).

8. Reinstall the trim panel onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - INSTALLATION).

LX

DOOR - REAR

23 - 69

GLASS RUN CHANNEL

REMOVAL

1. Remove the trim panel from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - REMOVAL).

2. Remove the watershield from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - REMOVAL).

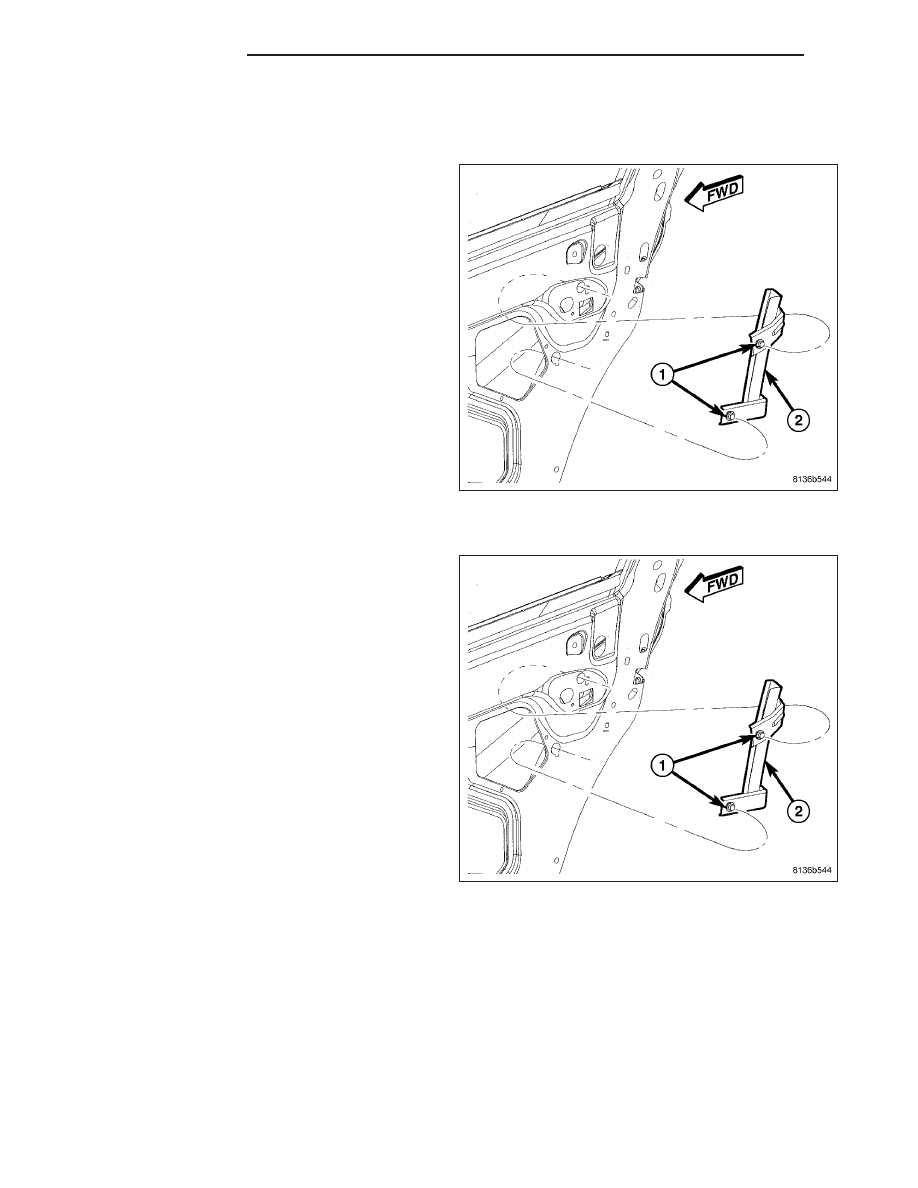

3. Loosen the two screws (1) that secure the rear

door glass channel and bracket (2) to the inside of
the rear door.

4. Disengage the two screws from the keyed holes

near the back of the inner door panel and remove
the channel and bracket from the interior of the
rear door.

INSTALLATION

1. Position the rear door glass channel and bracket

(2) into the interior of the rear door.

2. Engage the two screws (1) into the keyed holes

near the back of the inner door panel.

3. Tighten the two screws that secure the channel

and bracket to the inside of the rear door. Tighten
the screws to 10 N·m (90 in. lbs.).

4. Reinstall the watershield onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/WATER-
SHIELD - INSTALLATION).

5. Reinstall the trim panel onto the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - INSTALLATION).

23 - 70

DOOR - REAR

LX

HINGE

REMOVAL

1. Remove the rear door from the vehicle. (Refer to

23 - BODY/DOOR - REAR/DOOR - REMOVAL).

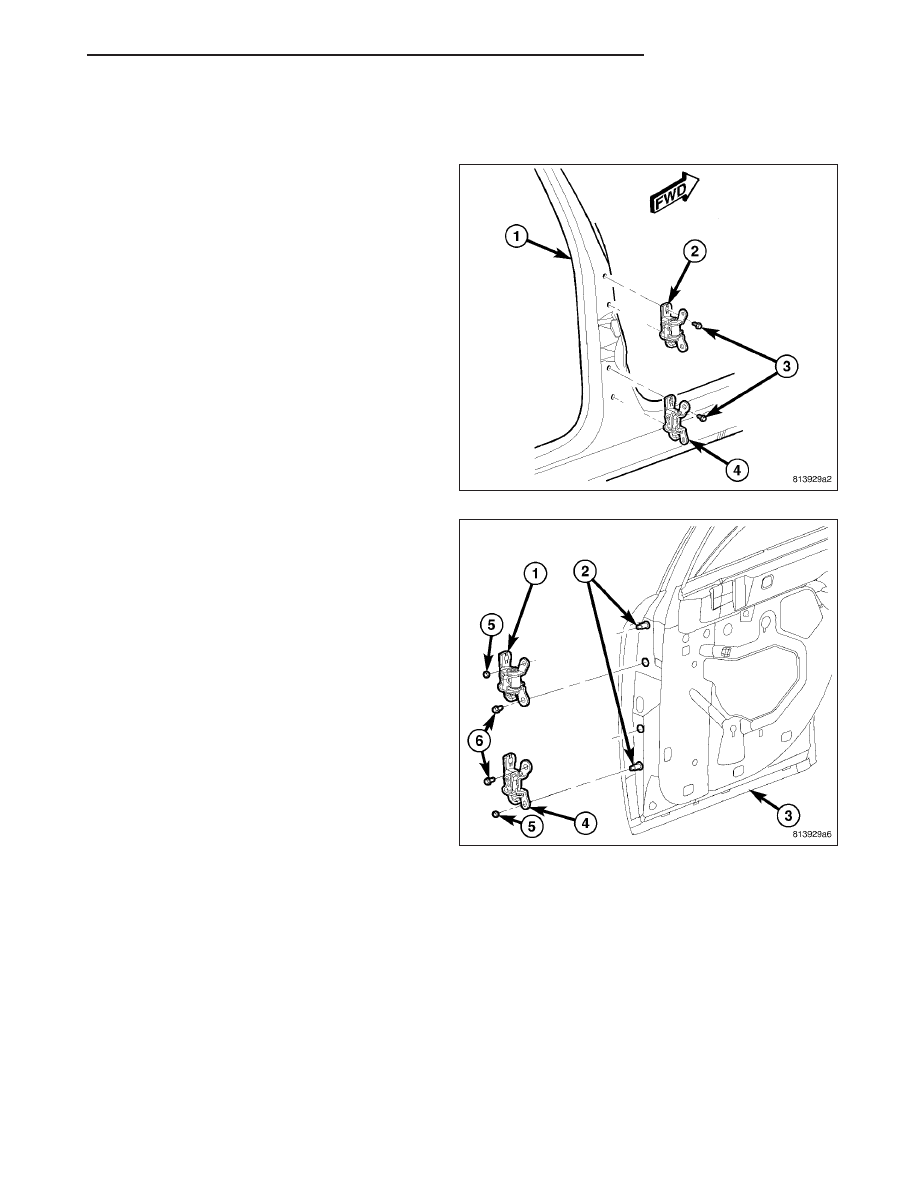

2. Mark the upper (2) or lower (4) hinge bracket loca-

tion on the outside of the lower B-pillar (1) to aid
reinstallation.

3. Remove the two screws (3) that secure the hinge

bracket to the outside of the lower B-pillar.

4. Remove the hinge bracket from the B-pillar.

5. Mark the upper (1) or lower (4) door hinge location

on the hinge face of the rear door (3) to aid rein-
stallation.

6. Remove the screw (6) that secures the hinge to the

door.

7. Remove the nut (5) that secures the hinge to the

stud (2) on the door.

8. Remove the upper or lower hinge from the hinge

face of the door.
