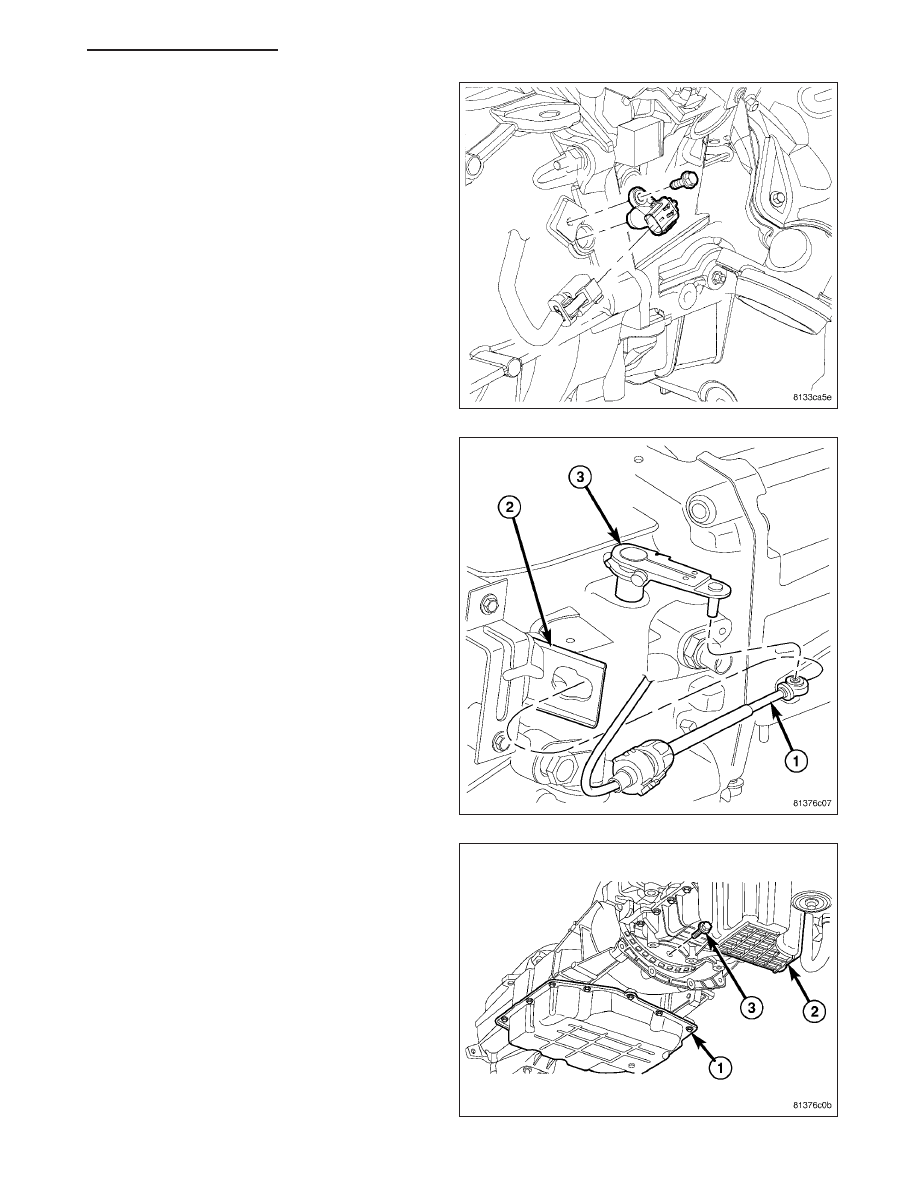

21. Install the transmission (3) to engine oil pan (2)

bolts (1). Tighten to 39 N·m (29 ft.lbs.).

22. Connect input (1) and output (2) speed sensor

wires and the transmission range sensor (3).

23. Connect wires to the solenoid/pressure switch

assembly (1).

21 - 718

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

24. Install the crankshaft position sensor. (Refer to 14

-

FUEL

SYSTEM/FUEL

INJECTION/CRANK-

SHAFT POSITION SENSOR - INSTALLATION)

25. Connect the gearshift cable (1) to the transmis-

sion manual shift lever (3).

CAUTION: It is essential that correct length bolts
be used to attach the converter to the driveplate.
Bolts that are too long will damage the clutch sur-
face inside the converter.

26. Install all torque converter-to-driveplate bolts (1)

by hand.

27. Verify that the torque converter is pulled flush to

the driveplate. Tighten bolts to 42 N·m (30.5 ft.
lbs.).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 719

28. Install the torque converter bolt access cover (1)

onto the transmission, for vehicles equipped with
3.5L engines. Install the access cover bolt (2) and
tighten to 11 N·m (8 ft.lbs.).

29. Install the structural collar (2) and bolts (3, 4) for

vehicles equipped with a 2.7L engine. (Refer to 9
- ENGINE - 2.7L/ENGINE BLOCK/STRUCTURAL
COVER - INSTALLATION)

30. Install starter motor (1). (Refer to 8 - ELECTRI-

CAL/STARTING/STARTER

MOTOR

-

INSTALLATION)

21 - 720

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

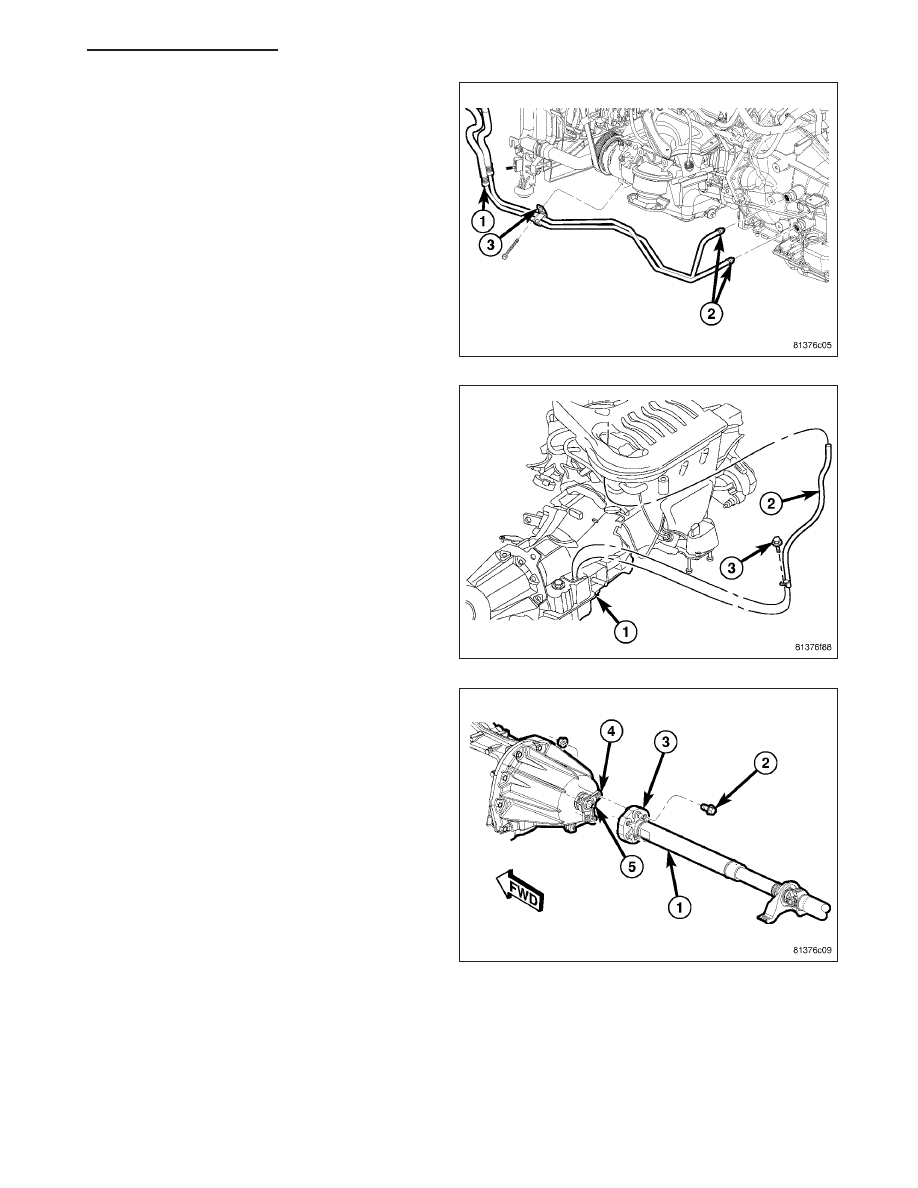

31. Connect the cooler line fittings (2) and cooler lines

(1) to the transmission.

NOTE: Inspect the fill tube grommet to determine
if the grommet is new or used. If a new fill tube
grommet is in the transmission case, pierce the
center of the grommet with a ballpoint pen, or sim-
ilar instrument, to prepare the grommet for the fill
tube installation.

32. Install the transmission fill tube (2).

33. Install exhaust components.

34. Align and connect the propeller shaft (1). (Refer to

3 - DIFFERENTIAL & DRIVELINE/PROPELLER
SHAFT - INSTALLATION)

35. Adjust gearshift cable if necessary.

36. Lower vehicle.

37. Connect negative battery cable.

38. Fill transmission with appropriate transmission

fluid (Refer to LUBRICATION & MAINTENANCE/
FLUID TYPES - DESCRIPTION) according to the
standard procedure (Refer to 21 - TRANSMIS-
SION/AUTOMATIC - NAG1/FILTER - STANDARD
PROCEDURE).

39. Verify proper operation.
