54. Use special tool 6497 (1) and 6498A (2) to

remove the output shaft nut.

55. Remove the output shaft (1) from case (3) using a

shop press (2).

56. Use special tool 6596 (2) with a shop press (1) to

remove the front output shaft bearing cup.

21 - 690

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

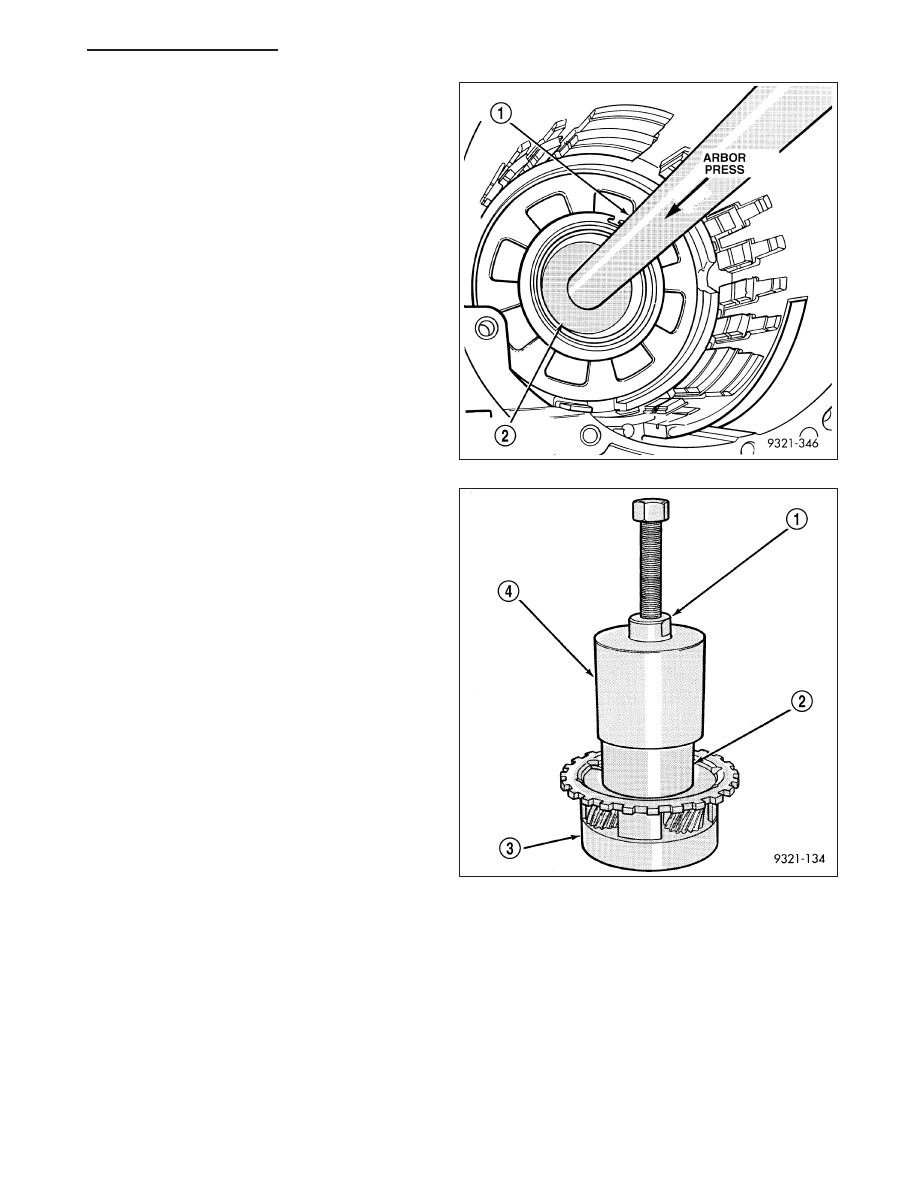

57. Use special tool 6597 (2) and handle C-4171 (1)

and C-4171-2 to press the rear output shaft bear-
ing cup rearward.

58. Remove the rear carrier front bearing cone (3).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 691

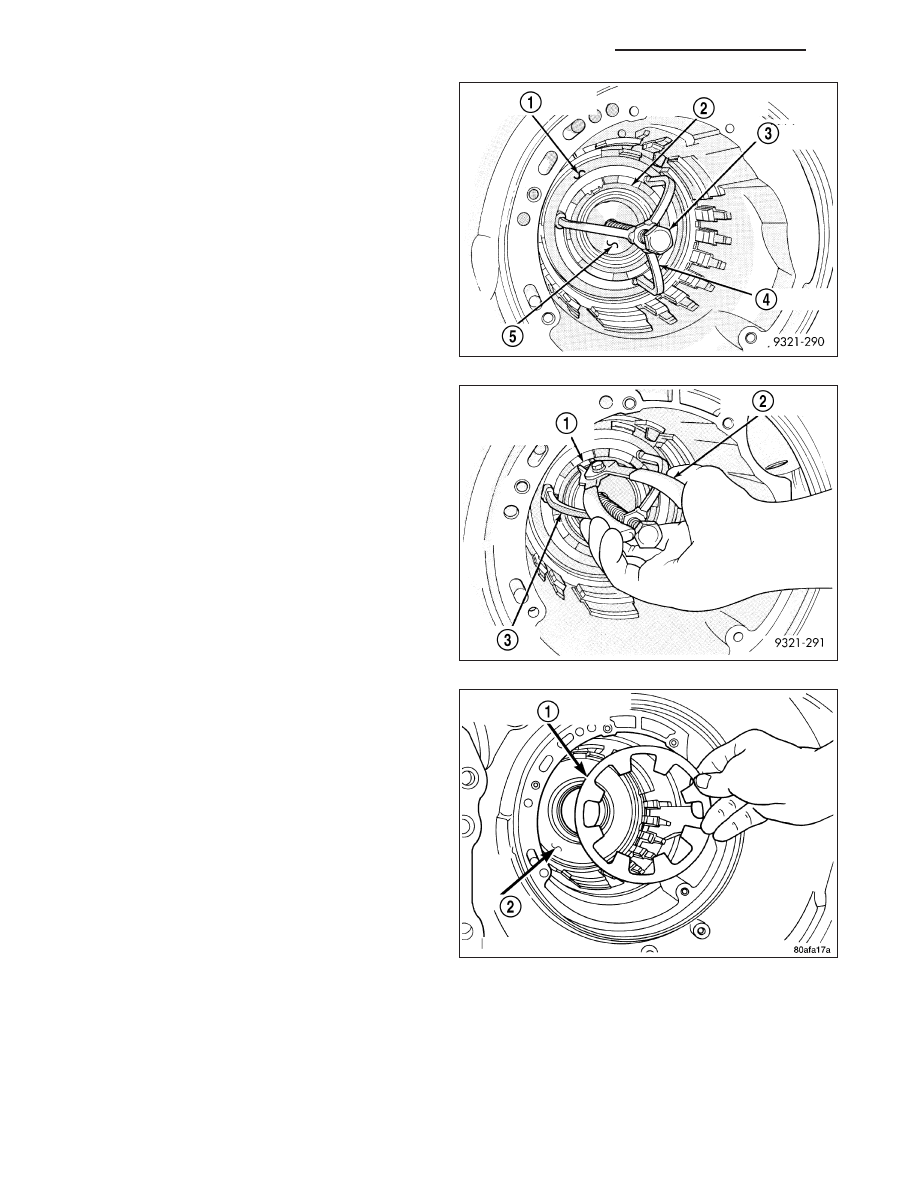

59. Install and load compressor 5059A (4) as shown.

60. Remove the low/reverse belleville spring snap ring

(1).

61. Remove the low/reverse piston belleville spring

(1).

21 - 692

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

62. Remove the park sprag pivot retaining screw.

63. Drive out the anchor shaft using suitable punch

(1).

64. Remove the guide bracket pivot pin (1). Inspect

all components for wear and replace if necessary.

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

65. Remove the low/reverse clutch piston (1).

66. Remove the low/reverse piston retainer screws.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 693
