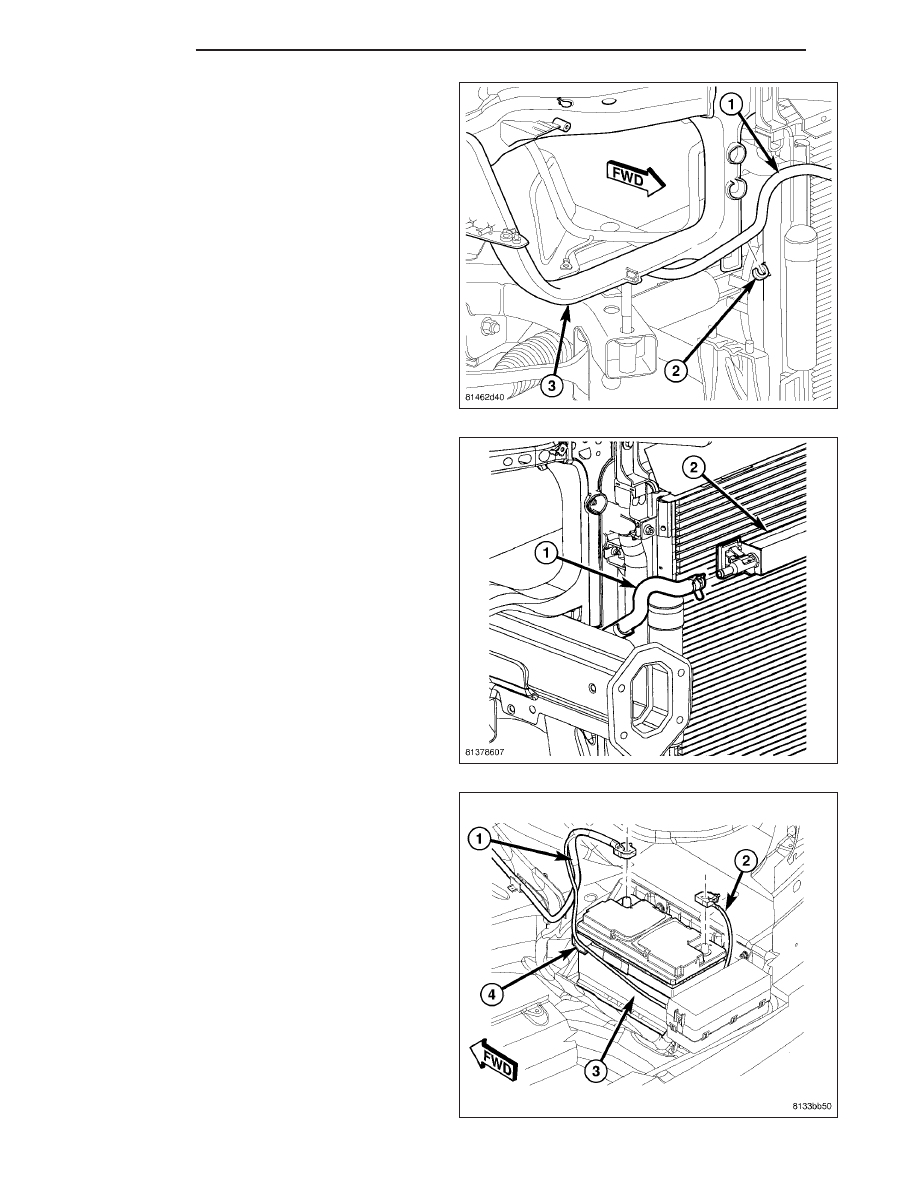

6. Route cooler end of return hose (1) under head-

lamp mounting crossmember (3) as shown.

7. Place hose in routing clip (2) on cooling module.

8. Slide return hose (1) onto end of cooler (2). Install

clamp securing hose in place.

9. Install belly pan. (Refer to 23 - BODY/EXTERIOR/

BELLY PAN - INSTALLATION)

10. Lower vehicle.

11. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

12. Fill pump reservoir with fluid and perform pump

initial operation procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

19 - 274

PUMP

LX

HOSE - SUPPLY

REMOVAL

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Remove air cleaner housing and inlet tube to throt-

tle body. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - REMOVAL)

4. 2.7L/3.5L Engines – Remove hose clamp (2), then

supply hose (3) from pump (1).

LX

PUMP

19 - 275

5. 5.7L/6.1L Engines – Remove hose clamp, then

supply hose (3) from pump (1).

6. 3.0L Diesel Engine – Remove hose clamp (2), then

supply hose (3) from pump (1).

7. Remove hose clamp, then supply hose (3) at res-

ervoir (2).

8. Remove supply hose from vehicle.

19 - 276

PUMP

LX

INSTALLATION

1. Install reservoir end of supply hose (3) on reservoir

hose fitting. Install clamp securing hose in place.

2. 2.7L/3.5L Engines – Install supply hose (3) on

pump. Install clamp (2) securing hose in place.

LX

PUMP
