6. Remove screw (4) fastening routing clamps secur-

ing pressure (1) and return (2) hoses to right side
of engine cradle (3).

7. Unthread return hose tube nut (3) from steering

gear (1).

8. Remove return hose (1) from routing clip (2) on

cooling module.

9. Remove return hose from vehicle.

19 - 262

PUMP

LX

GEAR TO COOLER - RHD

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Raise and support vehicle. (Refer to LUBRICATION

& MAINTENANCE/HOISTING - STANDARD PRO-
CEDURE)

4. Remove belly pan. (Refer to 23 - BODY/EXTERI-

OR/BELLY PAN - REMOVAL)

5. Remove hose clamp, then return hose (1) at cooler

(2).

LX

PUMP

19 - 263

6. Remove screw (3) fastening return hose (4) routing

clamp to right side of engine cradle.

7. Unthread return hose tube nut (6) from steering

gear.

8. Remove return hose (1) from routing clip (2) on

cooling module.

9. Remove return hose from vehicle.

19 - 264

PUMP

LX

INSTALLATION

COOLER TO RESERVOIR

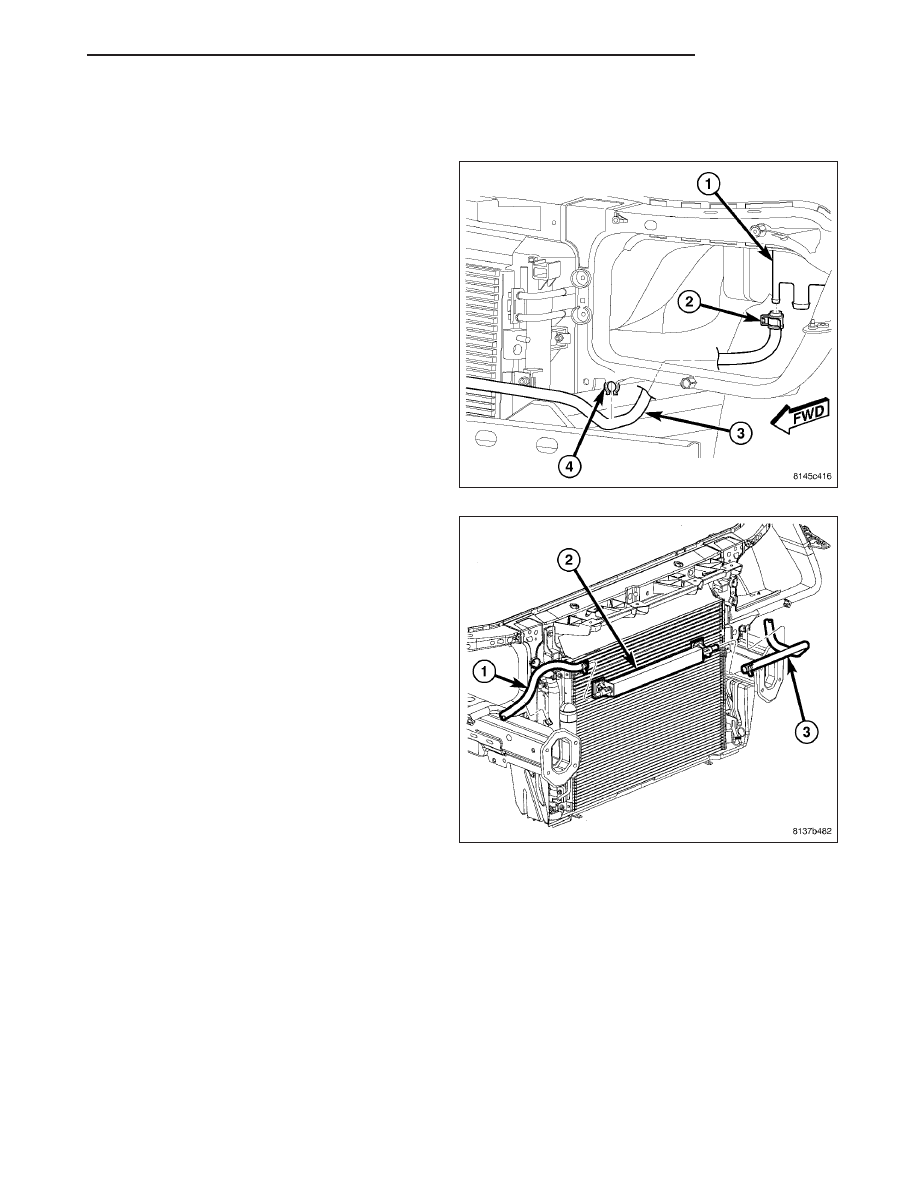

1. Install cooler end of return hose (3) from engine

compartment

side,

under

headlamp

mounting

crossmember as shown.

2. Place hose in routing clip (4) on headlamp mount-

ing crossmember.

NOTE: If a lengthwise paint stripe appears on the
return hose (3) near the end, position that paint
stripe at the top (12 O’clock position) when
installed on the cooler. This positioning must be
done to ensure proper hose routing.

3. Slide return hose (3) onto end of cooler (1). Install

clamp securing hose in place.

LX

PUMP

19 - 265
