Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1783

6.1L

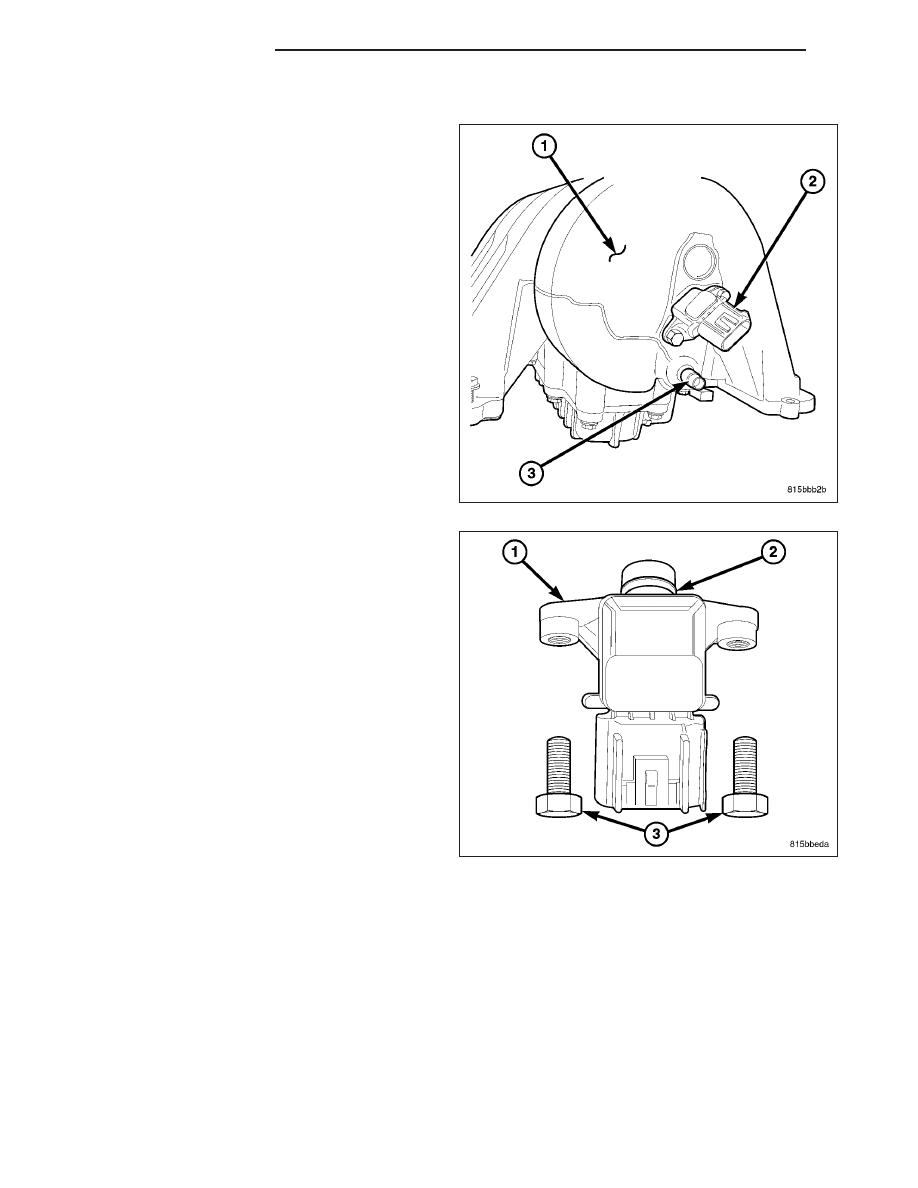

The Manifold Absolute Pressure (MAP) sensor (2) is
located at the rear of the intake manifold (1).

1. Disconnect electrical connector at sensor.

2. Remove two sensor mounting bolts (3).

3. Check condition of sensor o-ring (2).

14 - 206

FUEL INJECTION

LX

INSTALLATION

2.7L

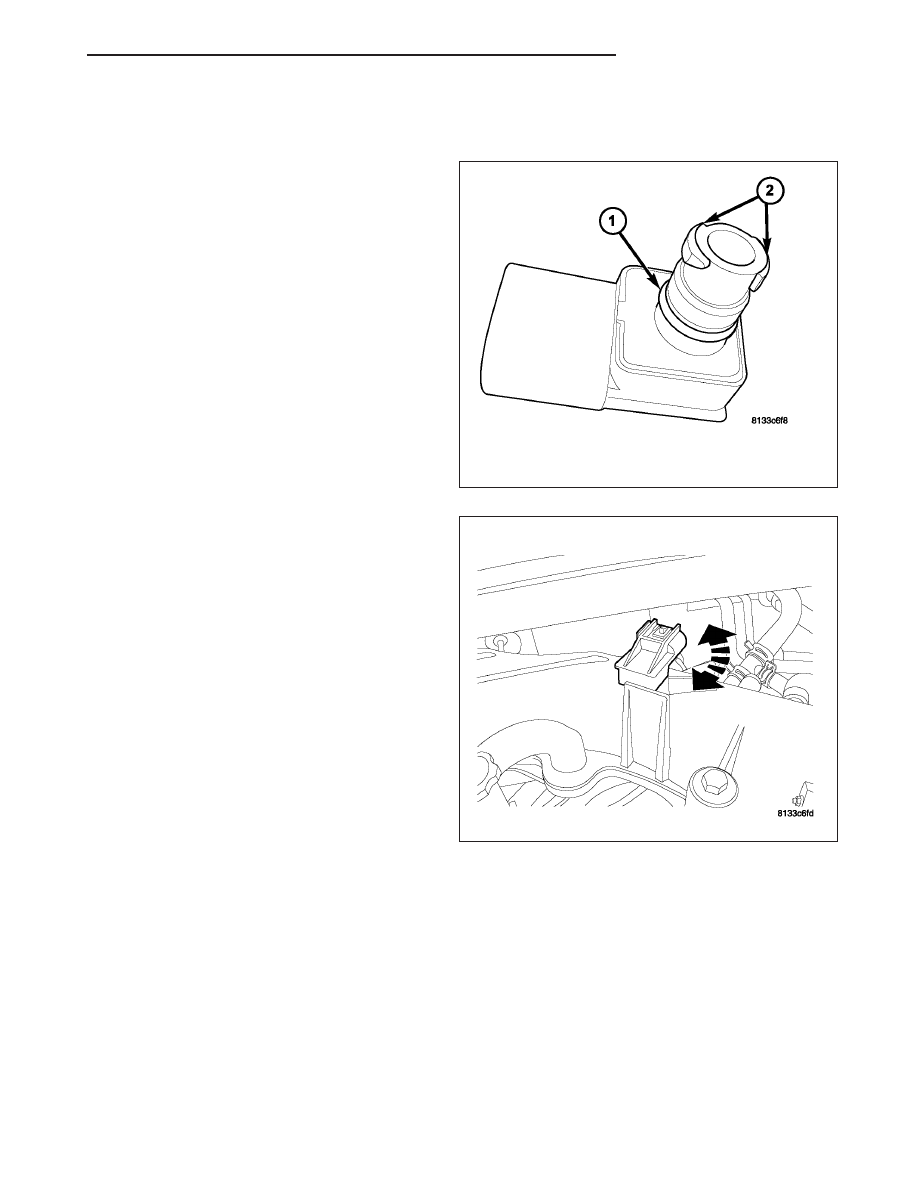

1. Clean MAP sensor mounting hole at intake mani-

fold.

2. Check MAP sensor o-ring seal for cuts or tears.

3. Position sensor into intake manifold.

LX

FUEL INJECTION

14 - 207

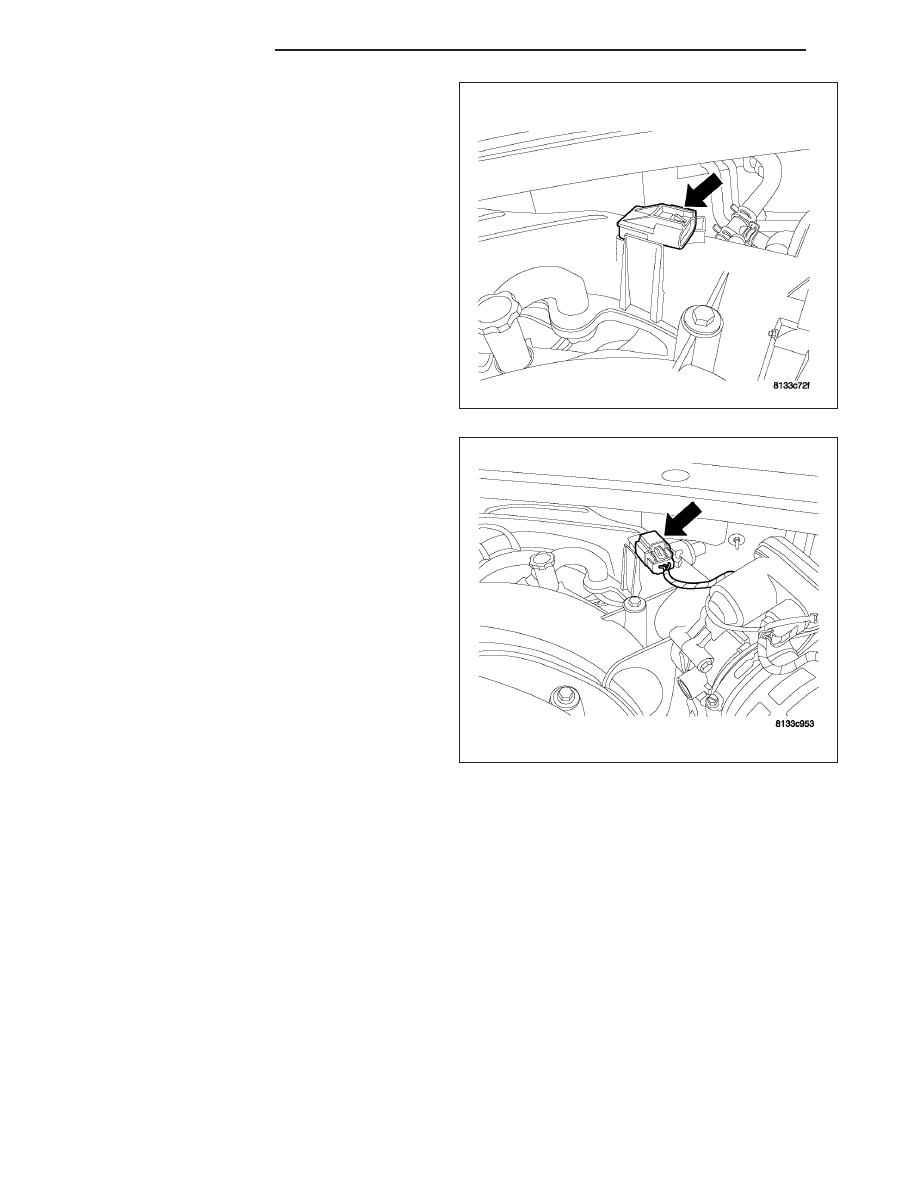

4. Rotate sensor 1/4 turn clockwise for installation.

5. Connect electrical connector to sensor.

6. Lock electrical connector.

7. Connect negative battery cable.

14 - 208

FUEL INJECTION

LX

3.5L

1. Clean MAP sensor mounting hole at intake mani-

fold.

2. Check MAP sensor o-ring seal for cuts or tears.

3. Position sensor into intake manifold.

LX

FUEL INJECTION

14 - 209
