6. Lower the vehicle and install the oil level indicator

tube.

7. Fill the oil pan to the appropriate level with the cor-

rect viscosity engine oil.

8. Connect the negative battery cable.

9. Start the engine, allow to warm.

10. Turn engine off and inspect for leaks.

11. Install the skid plate.

9 - 2752

ENGINE - 3.0L TD SERVICE INFORMATION

LX

OIL PRESSURE RELIEF VALVE

DESCRIPTION

The oil pressure relief valve is integral to the oil pump and is not serviceable.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2753

OIL PRESSURE SENDING UNIT

DESCRIPTION

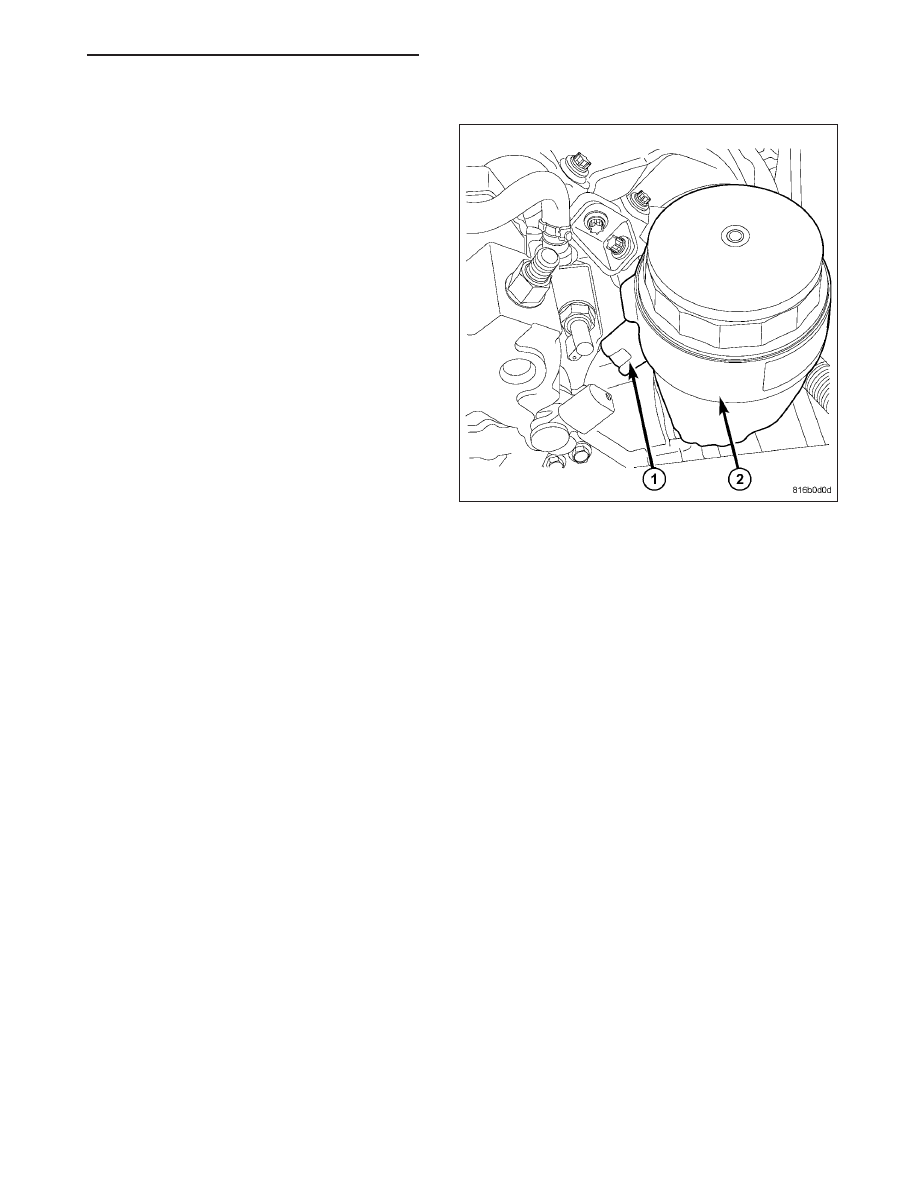

The engine oil pressure sensor is mounted on the
front of the oil filter housing. The sensor provides an
output voltage to the ECM that corresponds to the
engine oil pressure. Under certain operating condi-
tions, for example low oil pressure, it may be neces-
sary for the ECM to increase the engine idle speed to
ensue adequate engine lubrication.

The engine oil pressure sensor is a three wire sensor
with a threaded pressure port. The pressure port is
mounted to the oil filter housing through an access
hole. An aluminium seal ring seals the engine oil pres-
sure sensor to the oil filter housing.

OPERATION

The engine oil pressure sensor receives a 5- volt reference from the ECM. The sensor ground is also provided by
the ECM. The sensor output voltage varies from 0.5 to 4.5 volts depending on engine oil pressure.

REMOVAL

1. Open hood and disconnect negative battery cable.

2. Disconnect engine oil pressure sensor connector.

3. Remove engine oil pressure sensor from the

engine.

9 - 2754

ENGINE - 3.0L TD SERVICE INFORMATION

LX

INSTALLATION

1. Install the engine oil pressure sensor to the engine.

Torque sensor to 15 N·m (11 ft. lbs.).

2. Connect engine oil pressure sensor electrical con-

nector to the sensor.

3. Add engine oil and check engine oil level as

needed.

4. Connect the negative battery cable.

5. Start vehicle and inspect for leaks.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2755
