30. Install the accessory belt.

31. Install the charge air resonator.

32. Install the coolant bypass hose.

33. Install the upper radiator hose.

9 - 2620

ENGINE - 3.0L TD SERVICE INFORMATION

LX

34. Connect the EGR valve connector.

35. Install the clamp (1) on the exhaust elbow.

Tighten the clamp to 20 N·m (15 in. lbs.).

36. Discard the old gasket and clean the EGR tube

sealing surfaces.

37. Install a new gasket on the EGR tube (3).

38. Install the EGR tube (3) and tighten the bolts to 9

N·m (79 in. lbs.)

39. Discard the old gasket and clean the exhaust pipe

and turbocharger sealing surfaces.

40. Install a new gasket between the exhaust pipe

and turbocharger.

41. Install the exhaust pipe (2) to the turbocharger

and tighten the bolts to 20 N·m (15 in. lbs.) and
then an additional 90°.

42. Install the turbocharger heat shield.

43. Install the strut tower support.

44. Install the engine cowl. (Refer to 23 - BODY/EX-

TERIOR/COWL GRILLE - INSTALLATION)

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2621

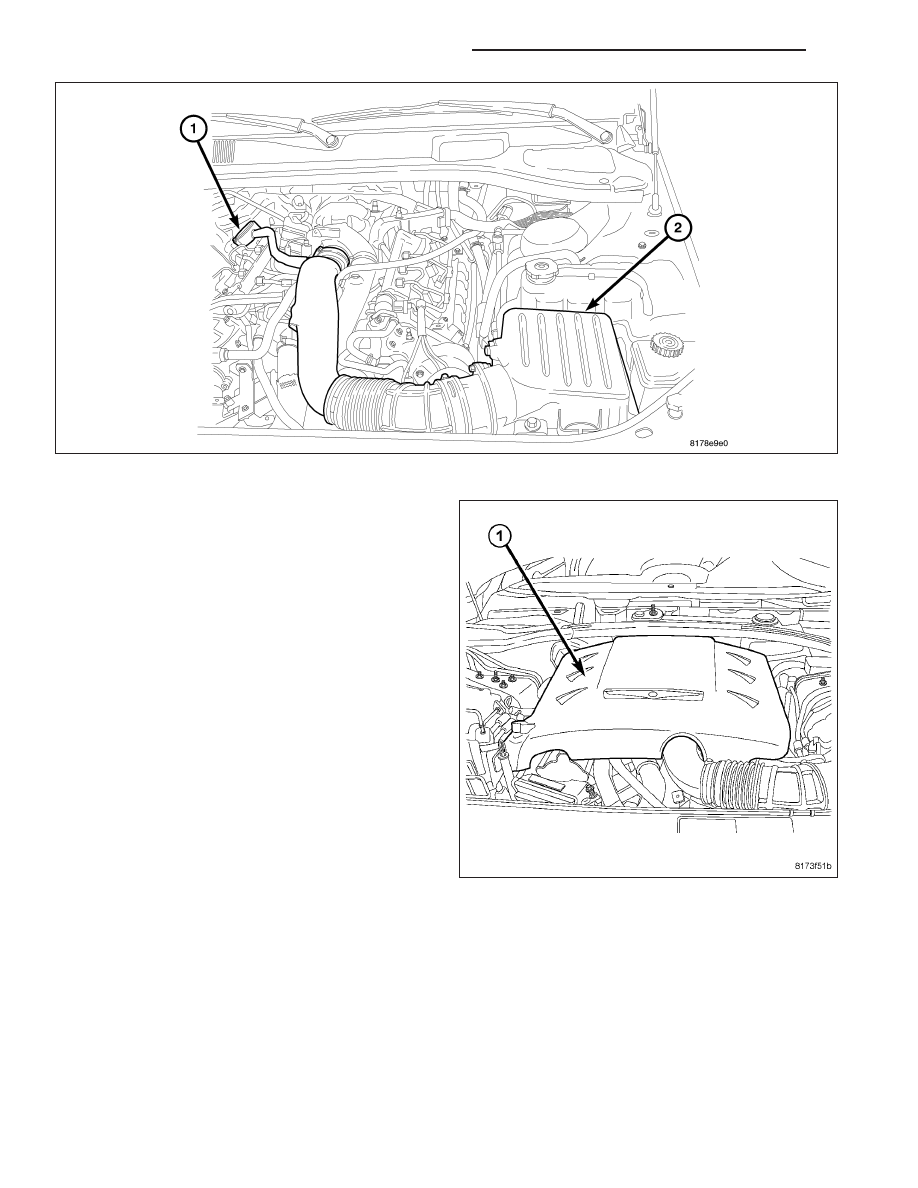

45. Install the air cleaner housing.

46. Install the engine cover.

47. Fill the cooling system. (Refer to 7 - COOLING -

STANDARD PROCEDURE)

48. Connect the negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

INSTALLATION)

9 - 2622

ENGINE - 3.0L TD SERVICE INFORMATION

LX

ENGINE COVER

1. Align the rear of the engine cover (1) with the rear

mounting bracket slots and seat the cover into the
bracket.

2. Push down on the cover (1) and install the fasten-

ers.

3. Tighten fasteners to 5 N·m (44 in. lbs.).

4. Install the oil cap.

SPECIFICATIONS

ENGINE SPECIFICATIONS

GENERAL DESCRIPTION

DESCRIPTION

SPECIFICATION

Displacement 3.0L

3.0L (2985 cc) (182 CID)

Bore

83 mm

Stroke

92 mm

Compression Ratio

18 :1

Weight

215Kg (474 Lbs.)

Power

160Kw (215 HP) @ 4200 RPM

Torque

510 N·m (376 Ft. Lbs.) @ 1800 RPM

Idle Speed - Warm

620 RPM

Belt Tension

Automatic Belt Tensioner

Thermostat Opening

80°C ± 2°C

Cooling System Capacity

13.3 Liters (14 qts.)

Engine Oil Capacity

9.5L (10 Qt.) W/Filter Change

Timing System

Chain Driven Dual Overhead Camshafts

Air Intake

Dry Filter With Turbocharger and Charge Air Cooler

Fuel Supply

Electric Pump In The Fuel Tank

Fuel System

Direct Fuel Injection Common Rail System

Combustion Cycle

4 Stroke

Cylinder Compression Difference Between Cylinders

5 Bar (72.5 psi.)

Cooling System

Water Cooling

Injection Pump

CP3 2nd. Generation Common Rail System

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2623
