Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1580

9 - 2344

ENGINE - 5.7L SERVICE INFORMATION

LX

7. Remove

cylinder

head

cover

(1)

using

the

sequence shown (Refer to 9 - ENGINE/CYLINDER
HEAD/CYLINDER HEAD COVER(S) - REMOVAL).

CAUTION: The piston must be at TDC, and both
valves closed on the cylinder to be serviced.

NOTE: If removing intake valve spring, install spe-
cial tool# 9070, pushrod retaining plate (1), to
retain the intake pushrods (2).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2345

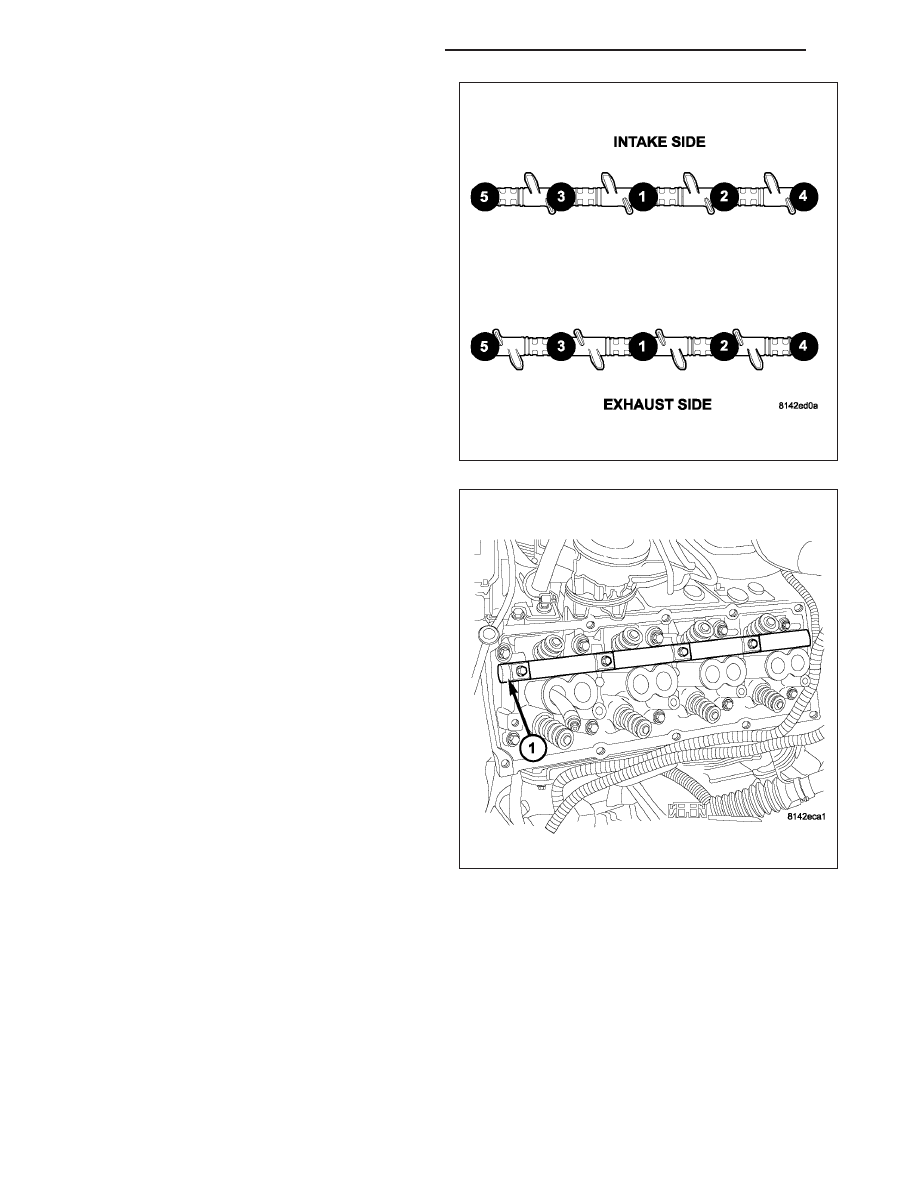

8. Remove exhaust/intake rocker arm shafts using the

sequence shown.

9. Install rocker arm shaft (1) special tool# 9065.

9 - 2346

ENGINE - 5.7L SERVICE INFORMATION

LX

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2347
